Типичные ошибки при реконструкции зданий: проектирование доступной среды

Реконструкция здания не сводится к установке пандуса у входа или нанесению контрастной разметки. Доступность — это возможность безопасно и самостоятельно пройти от территории общего пользования (или предусмотренного способа прибытия посетителей) до места предоставления услуги, получить необходимую информацию и воспользоваться услугой в пределах, предусмотренных проектом и обязательными требованиями нормативных документов.

При проектировании необходимо учитывать потребности разных маломобильных групп населения (МГН): людей, использующих кресла‑коляски и другие средства передвижения, людей с нарушениями функций зрения и слуха, пожилых людей, родителей с детскими колясками и других посетителей.

Статья 15 Федерального закона № 181‑ФЗ предусматривает обеспечение беспрепятственного доступа людей с инвалидностью к объектам социальной, инженерной и транспортной инфраструктуры, возможность самостоятельно передвигаться, получать услуги и необходимую информацию, а также обращаться за помощью. Конкретные решения зависят от типа объекта, состава работ, границ проектирования и применимых нормативных документов.

Нормативная база

При реконструкции здания область применения каждого документа определяется отдельно. Проектные решения должны проверяться проектировщиком по назначению объекта, заданию на проектирование и действующей нормативной базе.

• СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» применяется при разработке решений по доступности зданий и сооружений. При подготовке проекта следует использовать действующую редакцию с актуальными изменениями, включая Изменение № 4, утвержденное приказом Минстроя России от 27.12.2024 № 938/пр и введенное в действие с 25.02.2025.
• СП 136.13330.2012 содержит общие положения проектирования с учетом доступности для МГН.
• СП 138.13330.2012 применяется при проектировании и реконструкции общественных зданий и сооружений, доступных для посетителей, с учетом действующих изменений.
• СП 140.13330.2024 «Городская среда. Правила проектирования для маломобильных групп населения» устанавливает правила проектирования доступной городской среды прежде всего на территориях общего пользования в городских населенных пунктах (новое строительство и реконструкция ТОП). Оценка качества доступности городской среды выполняется в границах действия СП 140.
• ГОСТ Р 58178‑2018 применяется к проектированию доступности объектов культурного наследия при одновременном соблюдении требований по сохранению объекта и предмета охраны. Это не универсальная замена профильным требованиям по охране ОКН.
• ГОСТ Р 59812‑2021 устанавливает общие требования, показатели и критерии оценки доступности объектов городской инфраструктуры. Стандарт может применяться для оценки доступности, экспертизы и сертификации в пределах установленной области применения. Он не заменяет обязательные требования СП к проектированию конкретного здания. Требования ГОСТ Р 59812‑2021 не распространяются на жилые и производственные здания, специализированные учреждения для детей‑инвалидов младшего возраста; в полном объеме они применяются к зданиям, спроектированным/построенным/реконструированным/капитально отремонтированным после 01.07.2016 — в пределах границ здания.

Также могут применяться специальные нормативные документы для медицинских, образовательных, спортивных, культурных и других объектов, а также требования пожарной безопасности (включая требования к эвакуационным путям и выходам), санитарные нормы и требования к инженерным системам. Решения по доступности не должны ухудшать требования пожарной безопасности.

Ошибка 1. Проектирование без обследования

Одна из основных ошибок — начало проектирования без обследования здания, земельного участка, прилегающей территории и существующих маршрутов движения.

Пример проектного решения. При обследовании административного здания выявлено: ширина дверного проема главного входа — 0,75 м (требуется не менее 0,9 м по СП 59), перепад высот у входа — 0,18 м, уклон прилегающего тротуара — 12%. Проектное решение: расширение дверного проема до 0,95 м, устройство входного пандуса с уклоном 1:20 (5%) и горизонтальными площадками 1,5×1,5 м, корректировка уклона тротуара до 4–5% на участке 3 м перед входом.

До разработки решений необходимо проверить:

• возможность устройства доступного входа;
• состояние и геометрию тротуаров, пешеходных путей и площадок;
• продольные и поперечные уклоны (для пешеходных путей — по СП 59 и СП 140);
• перепады высот;
• ширину проходов и дверных проемов (ширина прохожей части пешеходного пути для МГН — не менее 2,0 м, в стесненных условиях — не менее 1,2 м с «карманами» для разъезда не реже чем через каждые 25 м: длина кармана ≥ 2,5 м, общая ширина ≥ 2,0 м);
• наличие препятствий, люков, выступающих конструкций и участков с недостаточной шириной;
• доступность помещений, в которых предоставляются услуги;
• возможность размещения санитарно‑гигиенических помещений;
• параметры лестниц, пандусов, подъемных платформ и лифтов (уклон пандуса зависит от перепада высот и длины марша: рекомендуемый уклон — 1:20 (5%), допустимый — до 1:12,5 (8%) при перепаде до 0,5 м; ширина марша пандуса (расстояние между поручнями) при одностороннем движении — 0,9–1,0 м, при встречном — не менее 1,8 м; горизонтальные площадки в начале/конце — не менее 1,5×1,5 м; промежуточные площадки — через каждые 9 м при уклоне 1:20 или 6 м при уклоне 1:12);
• условия визуального, тактильного и звукового ориентирования;
• возможность безопасной эвакуации или организованного выхода с учетом требований пожарной безопасности (эвакуационные пути и выходы не должны сужаться или блокироваться элементами доступной среды).

Обследование должно учитывать не только строительные параметры, но и полный сценарий получения услуги: от доступной территории общего пользования, остановки общественного транспорта или парковочного места до стойки обслуживания, кабинета, санитарного помещения и выхода.

Если парковка, зона высадки или подъездные пути входят в границы проектирования либо используются как предусмотренный способ прибытия посетителей, необходимо проверить их связь с доступным входом.

Результаты обследования следует фиксировать в планах, фотографиях, ведомостях дефектов и измерениях. Это позволяет обосновать проектные решения и подтвердить существующие ограничения.

Ошибка 2. Формальный доступ вместо маршрута

Распространенная ошибка — создание отдельного входа для людей с инвалидностью без обеспечения непрерывного и понятного маршрута.

Доступный маршрут должен связывать территорию общего пользования, вход, помещения и зоны предоставления услуг. На нем не должно быть препятствий, разрывов и перепадов, которые не имеют проектного решения или мешают безопасному самостоятельному движению.

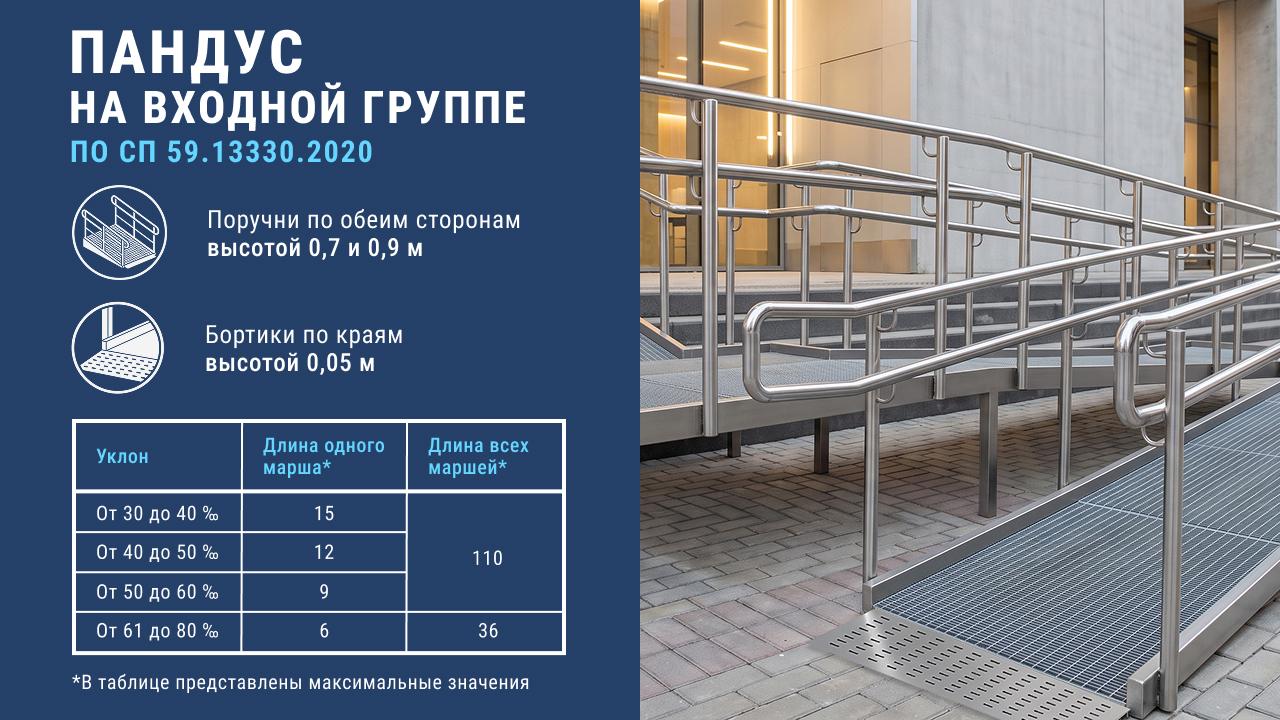

При проектировании пандуса необходимо проверить:

• уклон и длину маршей (уклон зависит от перепада высот: 1:20 (5%) — рекомендуемый, 1:12,5 (8%) — допустимый при перепаде до 0,5 м);
• наличие горизонтальных площадок в предусмотренных местах (в начале и в конце пандуса — не менее 1,5×1,5 м; промежуточные площадки — через каждые 9 м при уклоне 1:20 или 6 м при уклоне 1:12);
• размеры площадок для остановки и разворота кресла‑коляски (не менее 1,5×1,5 м);
• поручни, ограждения и защитные элементы (двухуровневые поручни на высотах 0,7 и 0,9 м, расстояние между поручнями при одностороннем движении — 0,9–1,0 м);
• ровность и противоскользящие свойства покрытия;
• сопряжение с тротуаром и другими участками пути;
• расположение водоотвода вне траектории движения;
• отсутствие опасного пересечения с транспортным потоком.

Предпочтение следует отдавать общему входу, доступному для всех посетителей. Если особенности существующего здания не позволяют это сделать, альтернативный вход не должен ухудшать условия получения услуги. Он должен обеспечивать сопоставимый уровень обслуживания, доступ к необходимым помещениям, понятную навигацию и удобный режим работы.

Ошибка 3. Игнорирование ограничений здания

При реконструкции нельзя автоматически переносить решения для нового строительства на существующее здание. Нельзя и снижать уровень требований только со ссылкой на ограниченные габариты.

Проектное решение должно учитывать:

• фактическое состояние объекта;
• объем реконструкции;
• конструктивные и планировочные ограничения;
• требования пожарной безопасности;
• градостроительные ограничения;
• возможность технического выполнения мероприятий;
• границы проектирования.

Ограничения должны быть подтверждены обследованием и отражены в проектной документации.

Если комплексное приспособление существующего объекта невозможно, собственник при документально подтвержденных ограничениях принимает предусмотренные статьей 15 Федерального закона № 181‑ФЗ меры для обеспечения доступа к месту предоставления услуги. В зависимости от ситуации это может включать предоставление услуги в другом доступном месте, по месту жительства или дистанционно.

Альтернативный порядок обслуживания не заменяет анализ возможности полноценной реконструкции. Это мера компенсации доступа, применяемая при документально подтвержденной невозможности обеспечить доступность объекта в необходимом объеме.

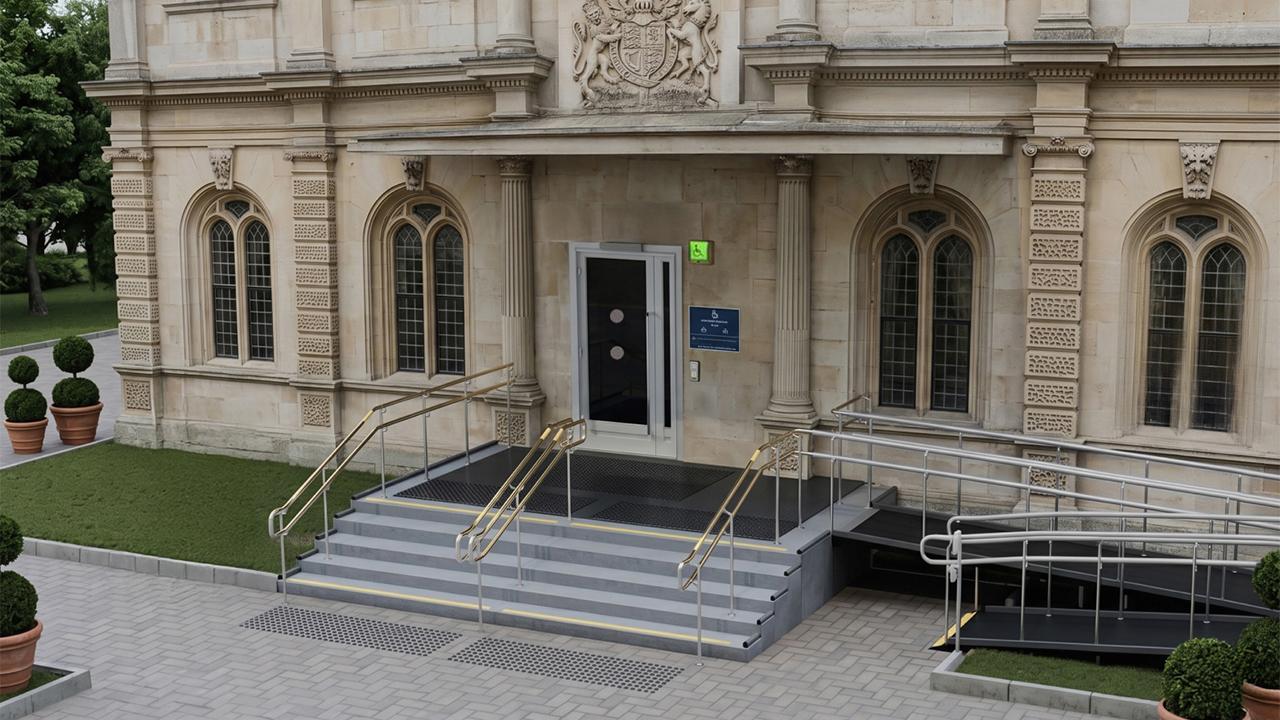

Ошибка 4. Неправильная входная группа

Входную группу нельзя оценивать только с точки зрения преодоления перепада высот. Необходимо проверить весь узел:

• подход к зданию;
• площадку перед входом;
• дверь и тамбур;
• порог;
• покрытие;
• навигацию;
• освещение;
• защиту от осадков;
• визуальное, тактильное и, при необходимости, звуковое обозначение входа.

Пример оценки входной группы. Входная площадка с пандусом 1,8×1,8 м (требуется не менее 2,2×2,2 м по СП 59 п. 6.1.4), дверь с усилием открывания 4,5 кгс (норма — до 2,5 кгс), порог высотой 3 см без съезда. Проектное решение: расширение площадки до 2,2×2,2 м, замена дверного доводчика, устройство бордюрного съезда с уклоном 1:10.

Типичные ошибки:

• недостаточные размеры площадки перед дверью для остановки и маневрирования;
• дверь, открывание которой блокирует движение или уменьшает полезную ширину прохода;
• высокий порог без безопасного решения для его преодоления;
• чрезмерное усилие открывания двери или неправильно отрегулированный доводчик;
• прозрачные полотна без контрастных обозначений;
• урны, рекламные конструкции, стойки и оборудование на пути движения;
• тактильные указатели, не связанные с фактическим маршрутом;
• недостаточное освещение, при котором трудно распознать препятствия и навигационные элементы.

Доступность входа следует оценивать в составе непрерывного маршрута, а не как отдельный элемент.

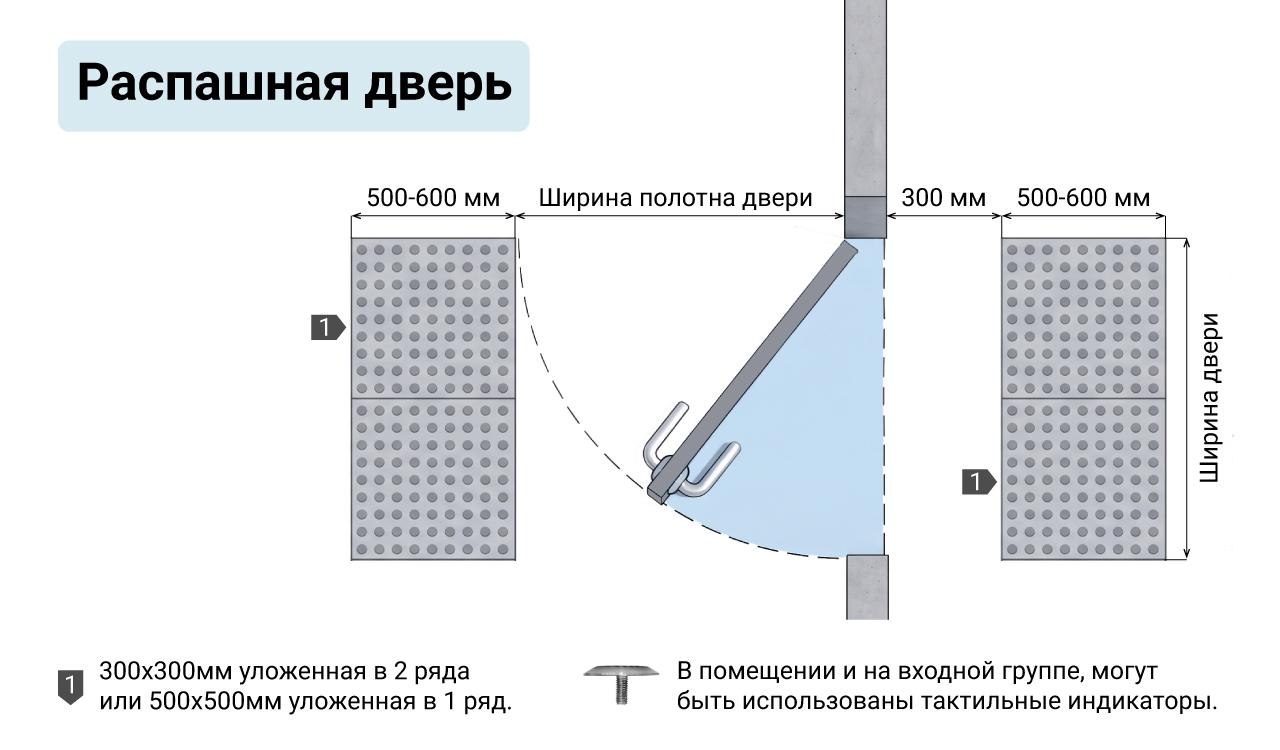

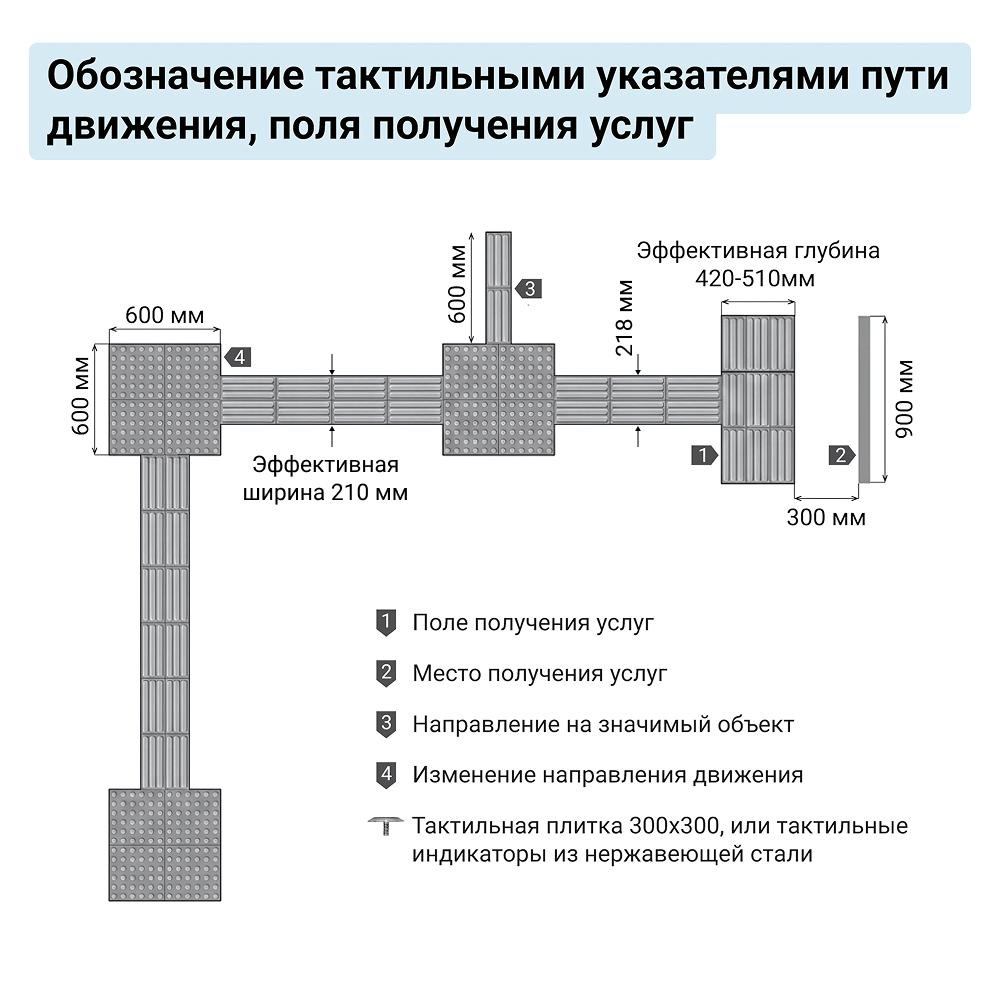

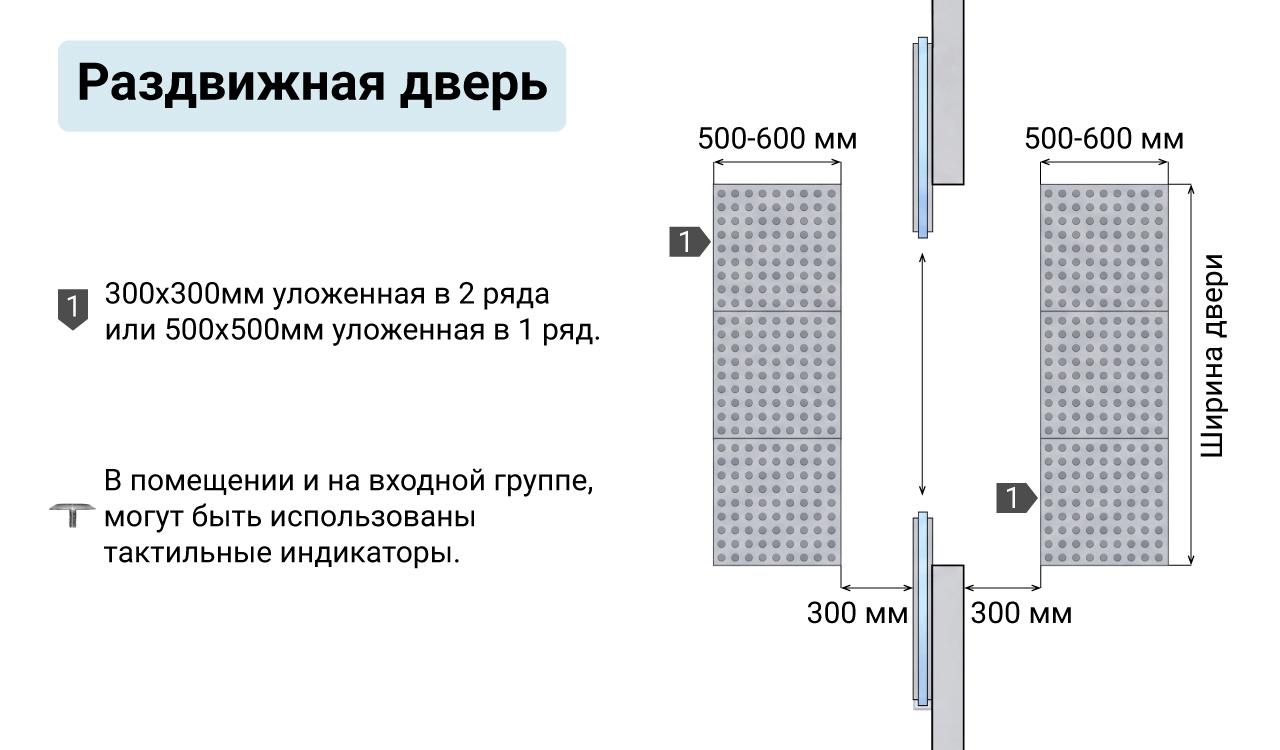

Ошибка 5. Формальное применение тактильных средств

Тактильные покрытия и указатели должны помогать ориентироваться и принимать решения, а не использоваться как декоративная маркировка. Требования к тактильно‑контрастным указателям (предупреждающим, направляющим, полям) и их размещению установлены в СП 59.13330.2020 (в т.ч. п. 5.1.10: глубина предупреждающего указателя 0,5–0,6 м, размещение на расстоянии 0,8–0,9 м до препятствия, указатель заканчивается за 0,3 м до препятствия, высота рифов 5 мм; п. 6.2.3: использование направляющих на широких и протяженных коммуникационных путях при отсутствии иных ориентиров — стен, поручней, ограждений).

К типичным ошибкам относятся:

• непрерывная укладка направляющих элементов там, где они не нужны (направляющие применяются на широких и протяженных путях при отсутствии иных ориентиров; конкретные параметры — по проекту и СП 59);
• отсутствие предупреждающих элементов в местах, где они предусмотрены нормативными требованиями и логикой маршрута (перед лестницами, пандусами, дверными проемами, опасными участками);
• неверное направление тактильной полосы;
• размещение указателей вплотную к препятствиям;
• недостаточный контраст;
• покрытие, создающее риск спотыкания;
• несогласованность тактильной и визуальной навигации;
• отсутствие рельефно‑точечной информации в предусмотренных местах (тактильные таблички с рельефно‑линейным шрифтом и шрифтом Брайля размещаются рядом с дверью со стороны ручки на высоте 1,2–1,6 м);
• конфликт тактильных элементов с маршрутом движения кресел‑колясок.

Тактильная система должна быть логичной, понятной и связанной с архитектурной навигацией. Она не заменяет безопасное проектирование маршрута.

Ошибка 6. Недостаток информации

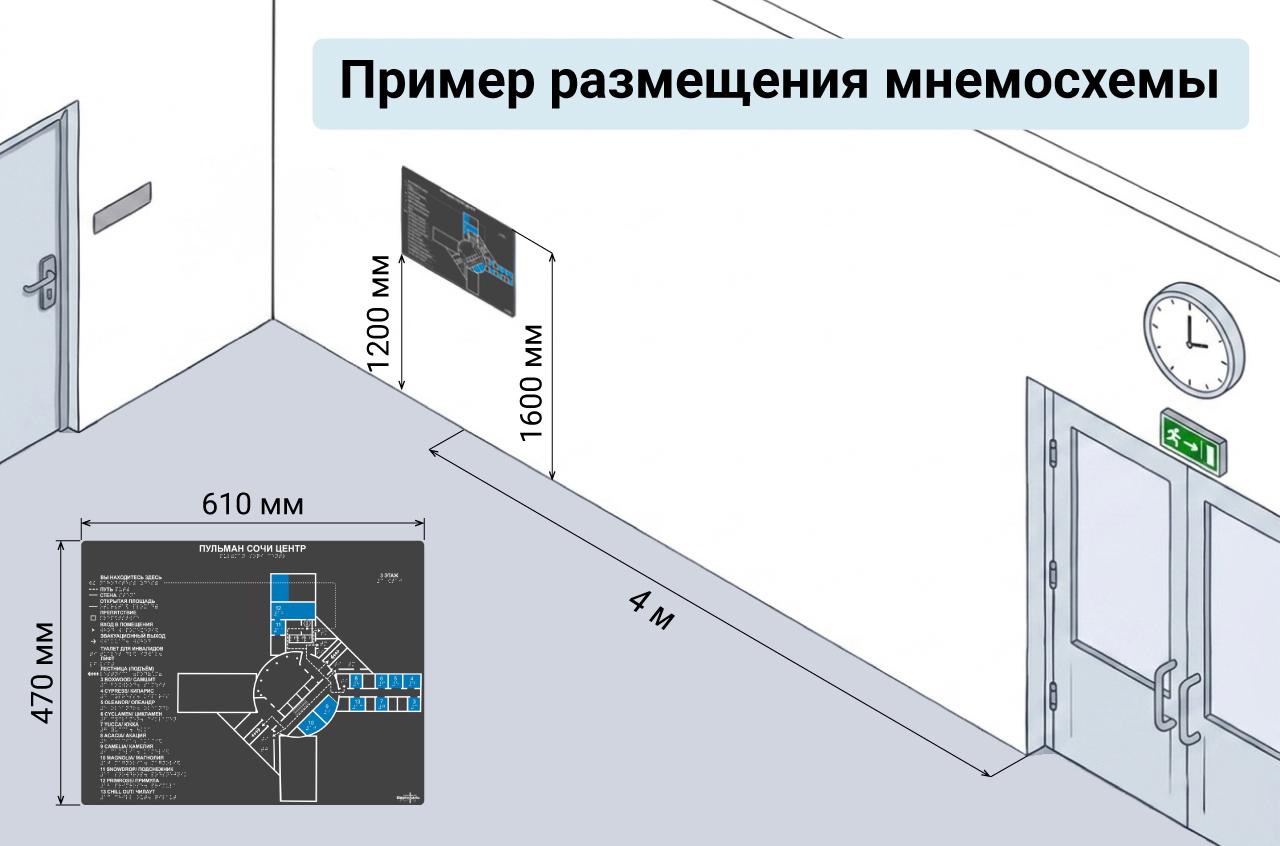

Одна текстовая табличка не всегда обеспечивает доступность информации для разных пользователей.

При проектировании необходимо проверить:

• контраст текста и фона;
• размер и читаемость шрифта;
• отсутствие бликов;
• размещение указателей в зоне визуального восприятия;
• последовательность нумерации помещений;
• наличие информации о доступном маршруте;
• недопустимость использования только цветовой маркировки без дополнительных признаков;
• визуальные сигналы в системах вызова и оповещения;
• возможность использования переговорных устройств человеком на кресле‑коляске и человеком с нарушением слуха;
• применение звуковых, визуальных и тактильных средств в случаях, когда такое дублирование предусмотрено нормативными требованиями.

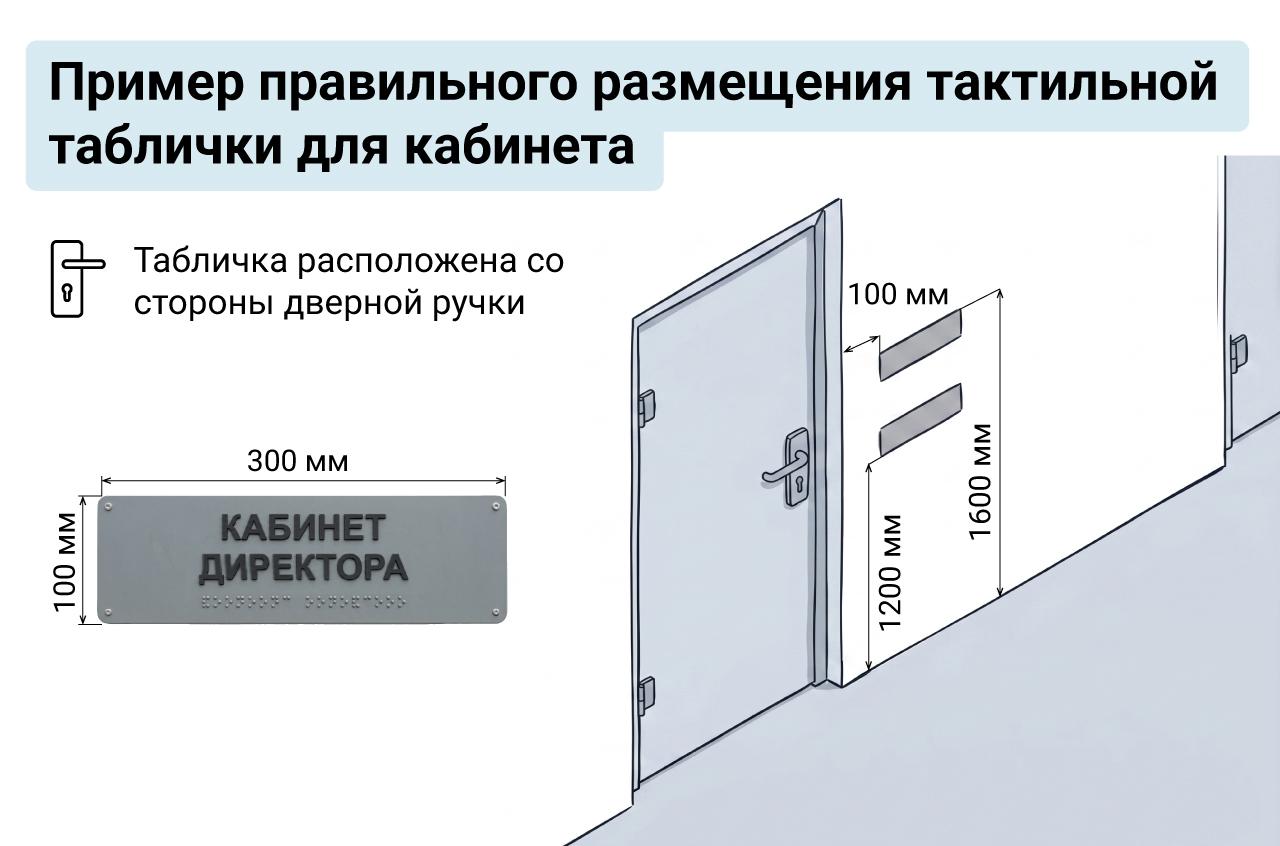

В предусмотренных местах могут применяться рельефные обозначения и рельефно‑точечный шрифт Брайля. Брайль не следует устанавливать механически на всех информационных поверхностях: необходимость, содержание и место размещения определяются назначением таблички и нормативными требованиями.

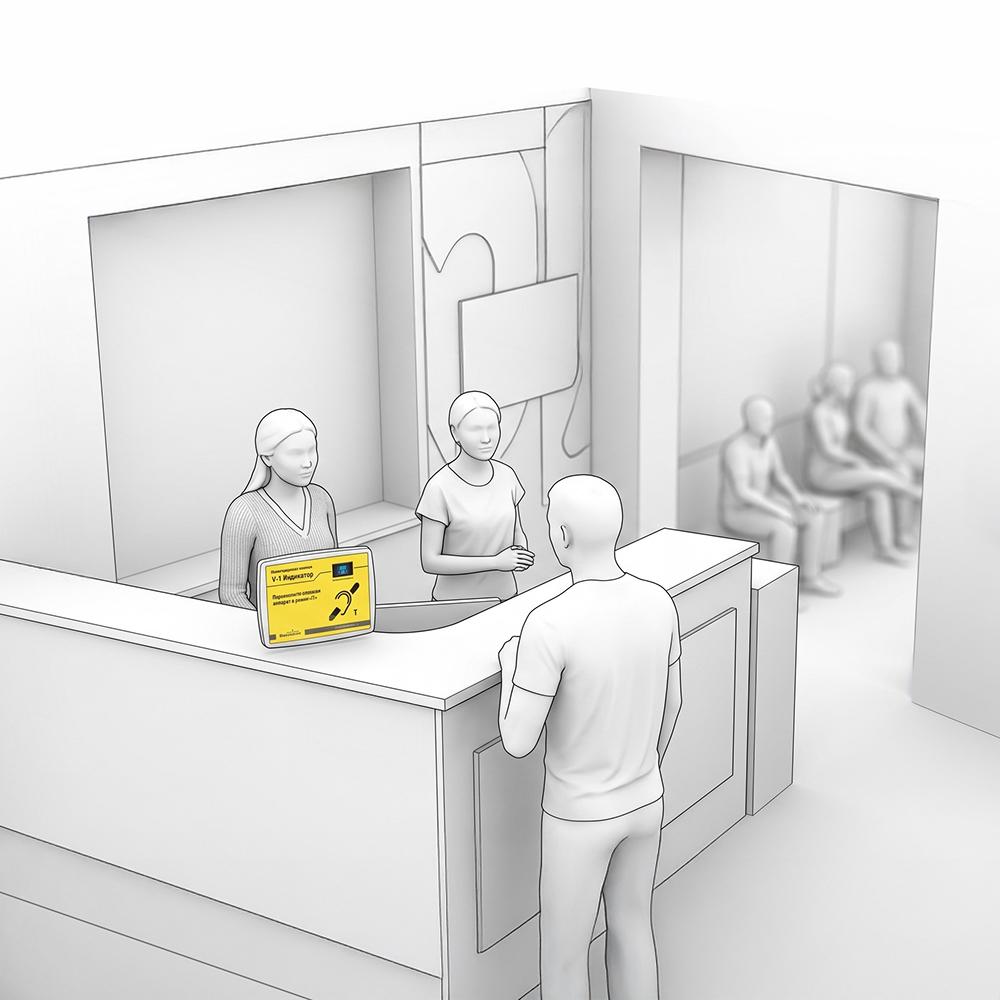

Ошибка 7. Доступный вход без доступной услуги

Адаптированный вход не решает задачу, если посетитель не может попасть в помещение, где предоставляется услуга.

Пример. В здании банка после реконструкции выполнен доступный вход, но к стойке обслуживания ведет проем шириной 0,7 м, а санитарное помещение — на втором этаже без лифта. Проектное решение: расширение проема до 0,95 м, устройство доступного маршрута к стойке, перенос части услуг на первый этаж или установка подъемной платформы.

При реконструкции необходимо проверить полный сценарий получения услуги — от входа на территорию до завершения обслуживания и выхода:

• маршрут от входа до зоны обслуживания;
• доступность стойки регистрации, обслуживания и ожидания;
• возможность подъезда к рабочему месту или месту ожидания;
• ширину проходов между мебелью;
• доступность кабинетов;
• возможность пользования санитарным помещением;
• возможность совместного обслуживания посетителя и сопровождающего, если это необходимо по сценарию услуги;
• доступность терминалов, кнопок вызова и информационных стоек;
• возможность получить услугу без перемещения в недоступную зону.

Если на других этажах расположены кабинеты, необходимые для получения услуги, нужно предусмотреть доступный маршрут к ним либо определить место и порядок предоставления услуги в доступной зоне.

Такое решение следует закрепить в проектной и эксплуатационной документации и довести до сотрудников.

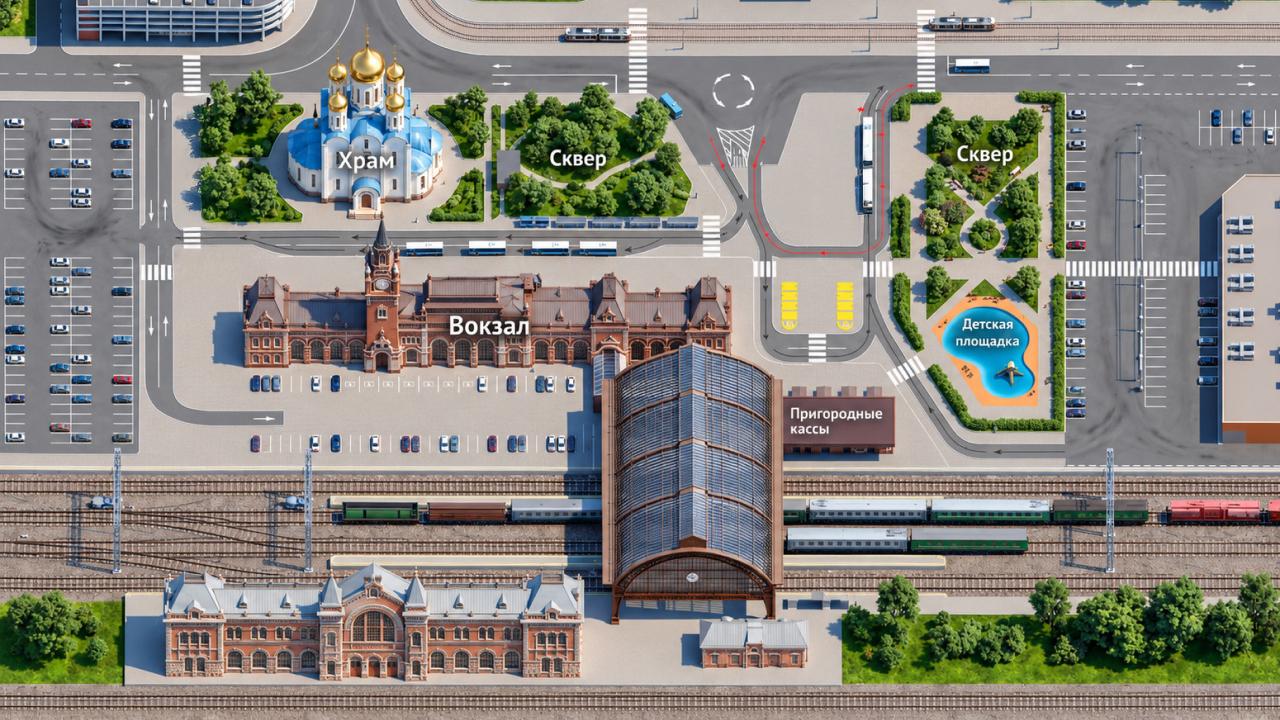

Ошибка 8. Игнорирование городской территории

СП 140.13330.2024 применяется к проектированию доступной городской среды прежде всего на территориях общего пользования в границах городских населенных пунктов (новое строительство и реконструкция ТОП). Его применение к конкретному объекту зависит от границ проектирования и состава работ.

Если проект затрагивает подходы и прилегающую территорию, необходимо проверить связь объекта с:

• пешеходными тротуарами;
• остановками общественного транспорта;
• наземными переходами;
• доступными парковочными местами;
• соседними объектами;
• входами на территорию;
• зонами посадки и высадки пассажиров.

Типичная ошибка — проектирование доступного входа, к которому невозможно безопасно подойти по существующему тротуару. Другой пример — доступное парковочное место без непрерывного и безопасного маршрута ко входу.

Доступность следует оценивать как связанную систему маршрутов, а не как характеристику отдельной двери.

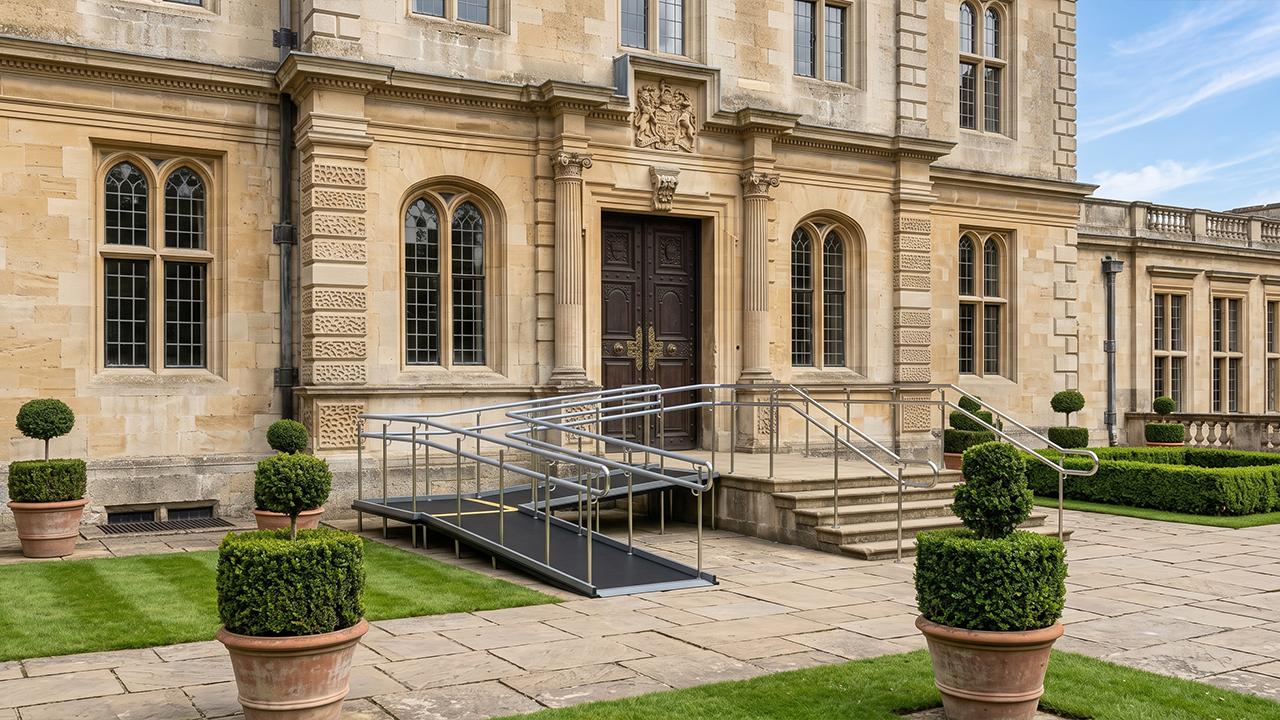

Ошибка 9. Неправильная работа с объектами культурного наследия

Для объекта культурного наследия необходимо одновременно учитывать требования доступности и требования сохранения историко‑культурной ценности.

ГОСТ Р 58178‑2018 применяется к объектам культурного наследия, включенным в единый государственный реестр и используемым для культурной, образовательной, туристической, религиозной или иной общественно значимой деятельности, при одновременном соблюдении требований по сохранению объекта и предмета охраны.

До разработки решений необходимо определить:

• наличие объекта в едином государственном реестре объектов культурного наследия;
• категорию объекта;
• предмет охраны;
• допустимые виды работ;
• необходимость согласования с уполномоченным органом.

Типичные ошибки возникают в двух случаях:

• элементы доступной среды устанавливаются без учета предмета охраны и исторической ткани здания;
• статус объекта культурного наследия используется как основание для полного отказа от адаптации.

Следует рассмотреть несколько вариантов, выбрать решение с минимальным воздействием на сохраняемые элементы и обосновать его в проектной документации.

Ошибка 10. Отсутствие измеримой оценки

Еще одна ошибка — отсутствие критериев, по которым можно определить, достигнута ли доступность после реконструкции.

ГОСТ Р 59812‑2021 может использоваться для оценки доступности объектов городской инфраструктуры в пределах своей области применения. При этом он не заменяет требования профильных СП к конкретному зданию или сооружению.

Оценка должна учитывать не только наличие оборудования, но и результат его применения:

• может ли посетитель безопасно попасть на объект;
• может ли пройти по маршруту;
• может ли получить услугу;
• может ли воспользоваться необходимой информацией;
• предусмотрен ли безопасный выход или организованная эвакуация;
• есть ли действия персонала при частичной недоступности;
• сохраняется ли доступность в процессе эксплуатации.

Наличие пандуса, поручней или табличек само по себе не подтверждает доступность объекта.

Ошибка 11. Отсутствие эксплуатационных решений

Даже правильно выполненные строительные решения могут потерять функциональность при эксплуатации.

В проекте и организационной документации необходимо предусмотреть:

• запрет на загромождение доступного маршрута;
• содержание и ремонт тактильных покрытий;
• исправность подъемных устройств;
• контроль состояния дверей и доводчиков;
• сохранение контрастной маркировки;
• порядок использования доступных парковочных мест;
• действия сотрудников при обращении посетителя;
• порядок предоставления услуги при временной неисправности оборудования;
• обучение или инструктирование работников по вопросам доступности.

Статья 15 Федерального закона № 181‑ФЗ предусматривает оказание работниками организаций помощи людям с инвалидностью в преодолении барьеров, мешающих получить услуги наравне с другими лицами. Поэтому доступная среда включает не только архитектурные решения, но и понятный порядок эксплуатации объекта.

Проверка доступности после монтажа и ввода в эксплуатацию

Доступность должна проверяться не только на чертежах, но и после монтажа и ввода объекта в эксплуатацию. Рекомендуется:

• провести инструментальный контроль уклонов, ширин, высот поручней и тактильных элементов;
• проверить работу дверей, доводчиков, подъемных платформ и лифтов;
• оценить читаемость навигации при разном освещении;
• протестировать маршрут с участием представителей МГН;
• зафиксировать результаты в акте приемки и передать эксплуатирующей организации.

Как снизить риск ошибок

Рекомендуемый алгоритм:

1. Провести обследование здания, участка и внешних подходов.
2. Определить категории пользователей и полный сценарий получения услуги.
3. Зафиксировать барьеры с привязкой к планам, фотографиям и измерениям.
4. Определить границы проектирования и применимые нормативные документы (СП 59.13330.2020 с Изменением № 4 от 27.12.2024, введенным с 25.02.2025; СП 136, СП 138, СП 140.13330.2024 — для территорий общего пользования; ГОСТ Р 58178, ГОСТ Р 59812 — в пределах их области применения).
5. Разработать несколько вариантов адаптации с учетом конструктивных, противопожарных, градостроительных и охранных ограничений.
6. Проверить непрерывность маршрута от территории общего пользования до места предоставления услуги.
7. Предусмотреть визуальные, тактильные и звуковые средства ориентирования в соответствии с нормативными требованиями и логикой маршрута (в т.ч. требования СП 59 к тактильно‑контрастным указателям и тактильным табличкам).
8. Выполнить оценку доступности по измеримым показателям (с учетом области применения ГОСТ Р 59812‑2021).
9. Подготовить эксплуатационные регламенты и порядок действий персонала.
10. Провести итоговую проверку с участием представителей общественных объединений людей с инвалидностью и, по возможности, представителей целевых групп пользователей объекта.

Заключение

При реконструкции доступной среды целесообразно начинать не с выбора оборудования, а с анализа маршрута, услуги и реальных ограничений здания.

Проектные решения должны обеспечивать возможность безопасного и равного пользования объектом с учетом типа здания, состава работ, действующих нормативных документов и условий эксплуатации.

Конкретные проектные решения следует проверять по действующей редакции применимых СП и ГОСТ Р, требованиям пожарной безопасности, законодательству об охране объектов культурного наследия и заданию на проектирование.
