Тактильные пиктограммы в проектировании: от нормативных требований к эстетике доступности
При реализации программы «Доступная среда» проектировщики часто сталкиваются с дилеммой: как соблюсти строгие государственные нормативы и при этом сохранить эстетическую привлекательность интерьера. Традиционные информационные знаки нередко выглядят чужеродными элементами, а их низкое качество исполнения сводит на нет все усилия по созданию комфортной навигации для людей с ограниченными возможностями здоровья. Ошибки в подборе материалов и несоблюдение правил монтажа приводят к тому, что среда остается доступной лишь «на бумаге».
Проектное бюро Тифлоцентра «Вертикаль» представляет новое поколение модульных тактильных пиктограмм, которые позволяют интегрировать систему навигации в современную архитектуру без нарушения действующих стандартов.
Технологические инновации и эргономика

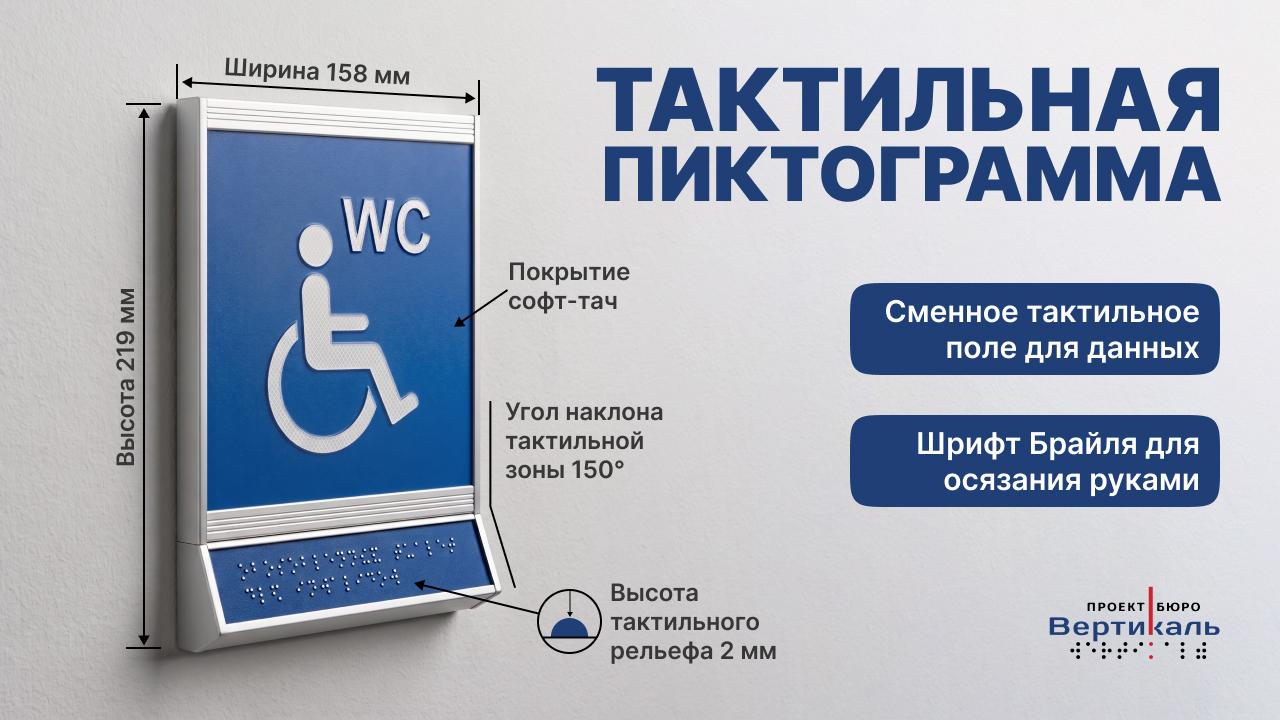

Согласно ГОСТ Р 52131–2019(пункт4.3.2-4.3.6 и приложение Б), тактильные знаки должны обеспечивать комфортное считывание информации. В наших новых разработках это реализовано через внедрение наклонного информационного поля под углом 150 градусов. Такое решениепозволяет незрячему человеку воспринимать тактильный текст в естественном положении кисти, что значительно повышает инклюзивный статус объекта.
Важным параметром является и качество тактильного слоя. Высота рельефного изображения в наших изделиях составляет от2до 2,5мм (ГОСТ Р 52131–2019, пункт4.3.6.1), что гарантирует уверенное распознавание символов даже людьми с низким уровнем сенсорной чувствительности. Для объектов с повышенными требованиями к комфорту мы предлагаем пиктограмму с матовым покрытием софт–тач, которое исключает скольжение пальцев при осязании.
Нормативные требования к контрастности и материалам
Проектировщику важно учитывать коэффициент контрастности (Кк) визуальной информации. Согласно СП 59.13330(пункт 6.1.10), Кк должен составлять не менее 40%, а для зон потенциальной опасности – не менее 70%. Мы используем выверенные цветовые сочетания (синий на белом, черный на желтом), обеспечивающие максимальную видимость для слабовидящих групп населения.
Для тактильных пиктограмм, содержащих рельефно-точечный шрифт Брайля, ГОСТ Р 52131–2019 (пункт 4.3.2) дополнительно предъявляет требования к контрастности фона и символа для слабовидящих. Это требование распространяется также на цветовой контраст самой таблички и поверхности стены, на которой она закреплена. Рекомендуемое значение контрастности между знаком и стеной – не менее 40% для обеспечения уверенного зрительного восприятия.
Особое внимание уделяется долговечности. Все указатели изготавливаются из антибактерицидных и гипоаллергенных полимеров с твердостью не менее 80 единиц по Шору (ГОСТ Р 52131–2019, пункт4.3.6.3). Это гарантирует, что тактильные элементы не деформируются при интенсивной эксплуатации в общественных местах.
Требования к освещению
Важным параметром, который необходимо учитывать при проектировании, является освещенность в месте установки знака. Согласно СП 59.13330 (пункт6.5.4), уровень освещенности на поверхности тактильной пиктограммы должен составлятьот 100 до 300 лк. Это требование напрямую влияет на размещение табличек относительно светильников и должно учитываться на стадии разработки проектной документации раздела ОДИ. Недостаточная освещенность снижает эффективность навигации для слабовидящих людей, поэтому рекомендуется предусматривать дополнительные источники света в зонах размещения знаков.

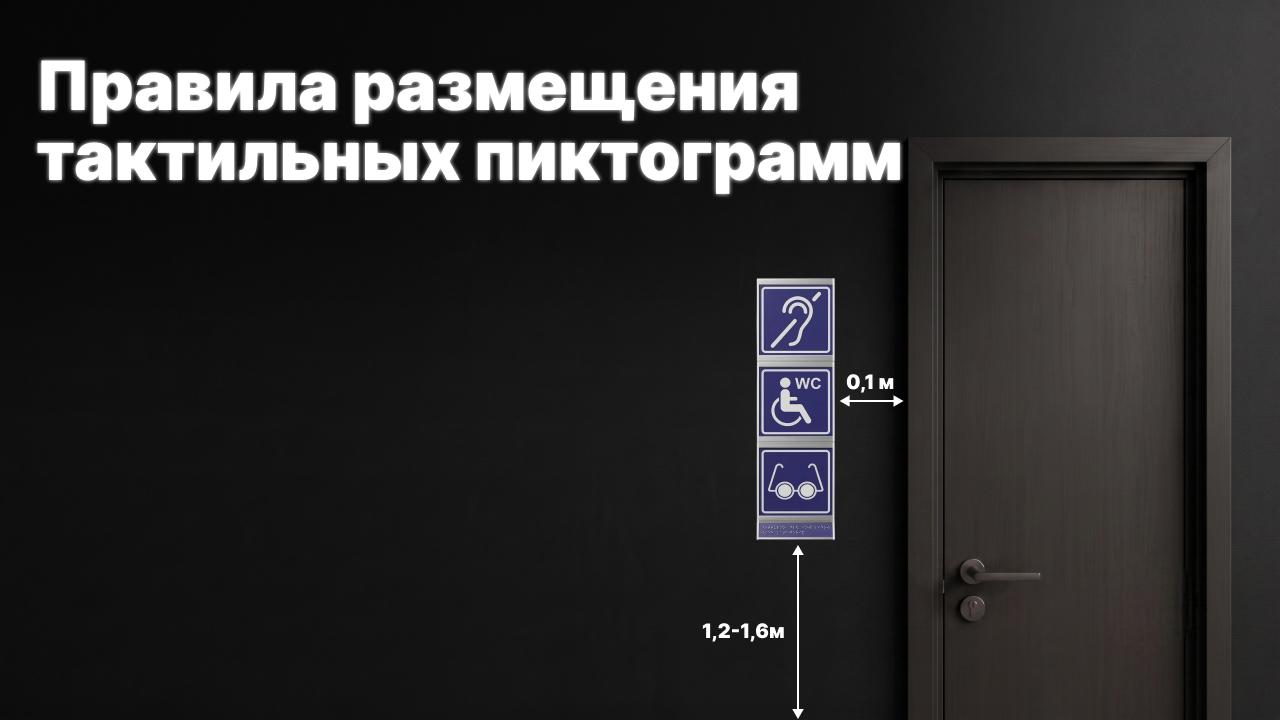

Правила размещения в проектной документации
Грамотное проектирование раздела ОДИ требует соблюдения точных дистанций монтажа по СП 59.13330 (пункт6.5.9):
- 1.Высота установки: от 1,2 до 1,6 м от уровня пола до центра знака. Для знаков доступности перед входом соблюдается диапазон 1,3–1,5 м по нижнему краю.
- 2.Дистанция: строго со стороны дверной ручки на расстоянии 0,1 м от наличника.
- Модульность: при необходимости размещения информации для нескольких нозологий (например, зрение + слух + коляска) используются двухсекционныеили трехсекционныемодели, что позволяет избежать визуального нагромождения.
Сводная таблица модульных тактильных пиктограмм
|
Артикул |
Назначение |
Габариты (В×Ш) |
Цвет |
Покрытие |
Кол-во секций |
|
Санузел |
219×158 мм |
Синий |
Софт-тач |
1 |
|
|
Санузел (контраст) |
219×158 мм |
Белый |
Стандарт |
1 |
|
|
Вход/универсал |
219×316 мм |
Черный |
Стандарт |
2 |
|
|
Универсал (3 нозологии) |
219×474 мм |
Черный |
Стандарт |
3 |
Проверьте цифры

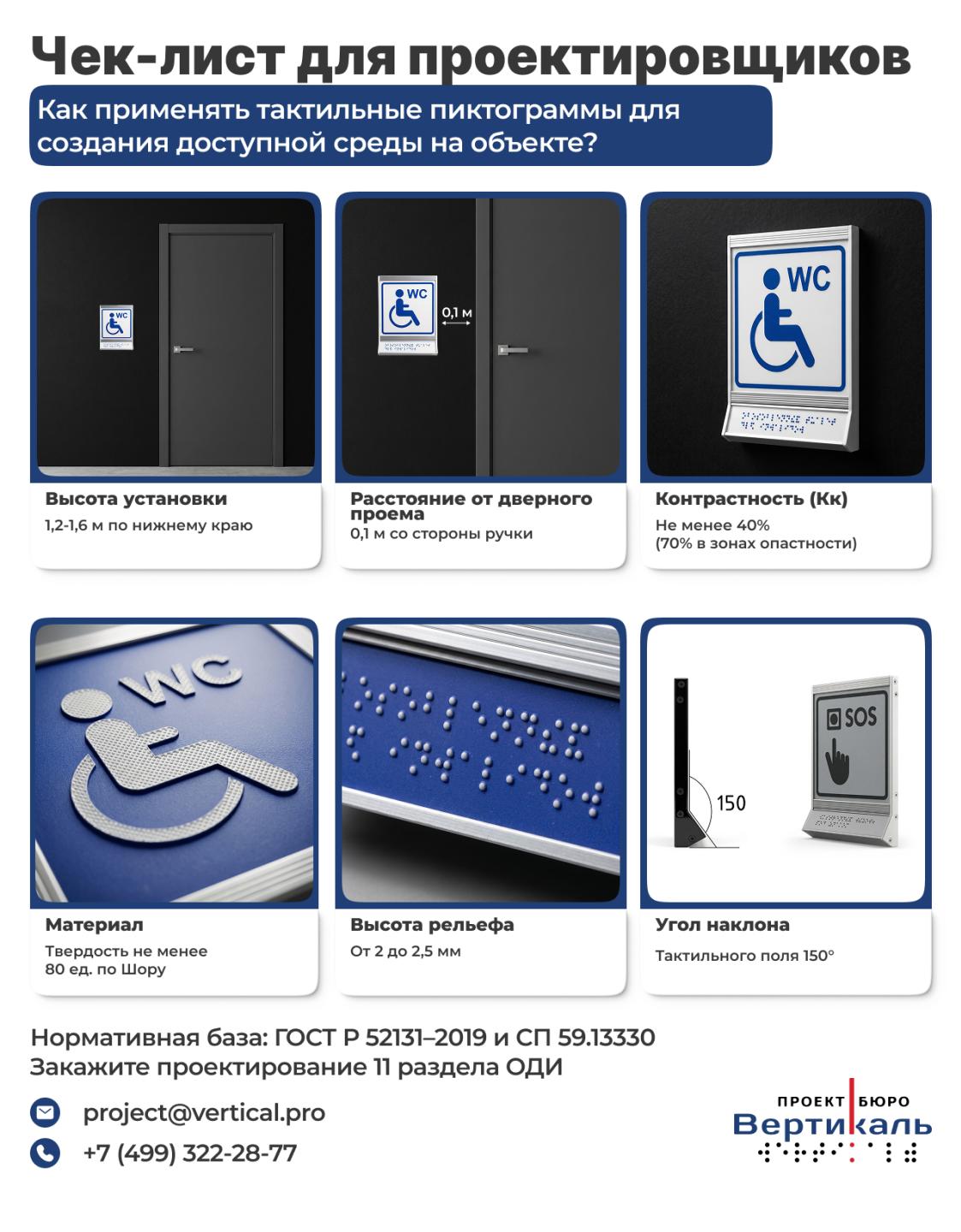

Интеграция тактильных пиктограмм в раздел ОДИ требует скрупулезного подхода к каждому параметру. Проектировщику недостаточно просто указать наличие знаков – важно зафиксировать конкретные числовые значения, которые обеспечат реальную доступность объекта для людей с инвалидностью. Именно эти цифры станут предметом проверки при экспертизе проектной документации. Несоответствие хотя бы одному из регламентируемых показателей может стать основанием для возврата проекта на доработку. Ниже приведены ключевые параметры, которые должны найти отражение в вашем проекте.
Зафиксируйте эти значения в пояснительной записке к разделу ОДИ и на монтажных схемах. Все перечисленные параметры должны быть проверены на стадии рабочего проектирования и подтверждены соответствующими сертификатами на используемые материалы.
Проектное бюро Тифлоцентра «Вертикаль» готово оказать комплексную поддержку архитекторам: от предоставления базы технических решений в формате DWG и 3D–моделей до проведения полной экспертизы 11–го раздела ОДИ. Наши специалисты помогут адаптировать ваш объект так, чтобы он успешно прошел проверку и стал по–настоящему удобным для всех граждан.
Закажите разработку проекта на нашем сайте по форме ниже. Создавайте доступную среду профессионально!
