Самопроверка проектной документации: как учесть все требования к доступной среде?
Развитие социальной инфраструктуры невозможно без качественного согласования проектной документации. Замечания экспертов Мосгосэкспертизы и Главгосэкспертизы по разделу «Доступная среда» — одна из самых частых причин возврата материалов на доработку.
Чтобы избежать задержек, проведите самопроверку проектных решений еще до отправки на экспертизу. На основе анализа типовых ошибок мы подготовили статью с ключевыми параметрами, на которые стоит обратить внимание в первую очередь.
Важно: актуализированный СП 59.13330.2020«Доступность зданий и сооружений для маломобильных групп населения» действует в редакции с учетом внесенных изменений, которые необходимо применять при проектировании.
Территория и парковка
При проектировании прилегающей территории важно обеспечить альтернативный путь движения для МГН между объектами — его максимальная протяженность не должна превышать 300 м. Что касается парковки, расстояние от места стоянки до входа в здание не должно быть более 50 м.
В случае реконструкции или сложной конфигурации земельного участка допускается увеличение расстояния от парковки до входа до 150 м, а для жилых зон — до 200 м. При перепаде высот до 0,2 м пешеходные и транспортные пути необходимо обустраивать бордюрными пандусами или искусственными неровностями.
Пандусы

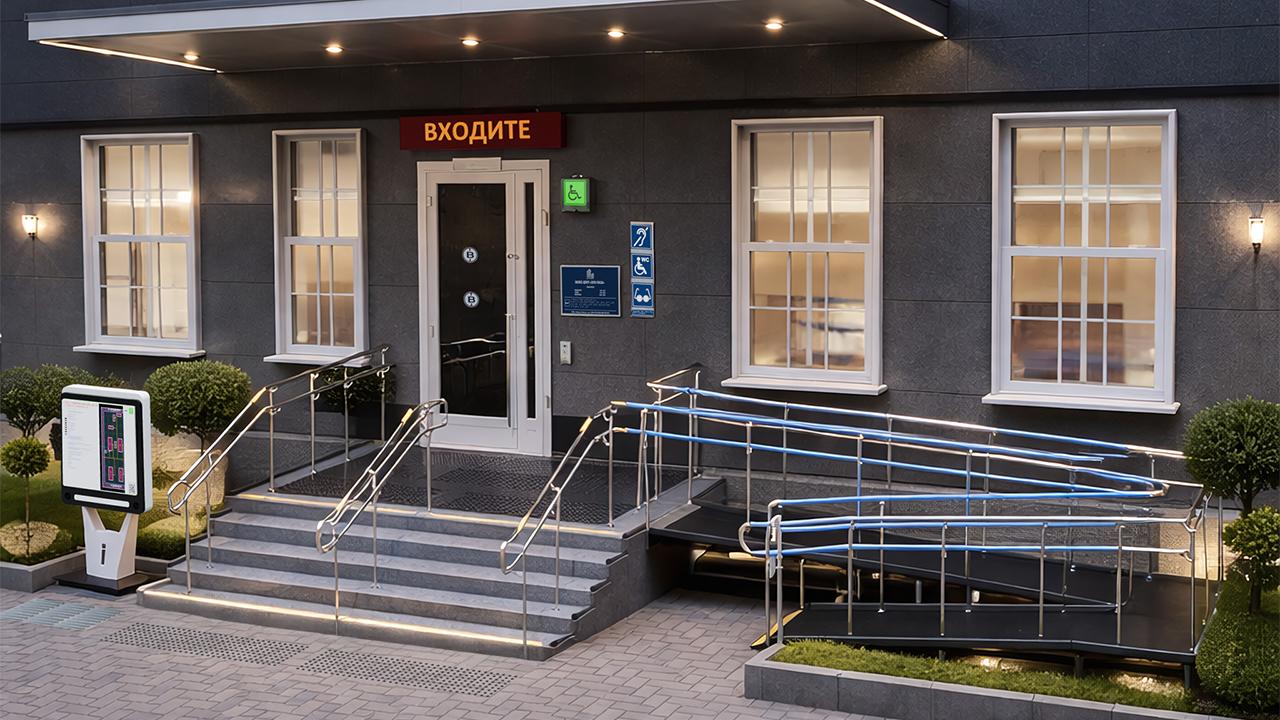

Пандусы — один из самых частых объектов замечаний экспертизы. Уклон пандуса не должен превышать 1:20 (5 %) при перепаде высот до 0,8 м. При перепаде высот свыше 0,8 м необходимо предусматривать лифт или подъемник. При перепаде до 0,2 м в стесненных условиях допускается уклон до 1:10 (10 %), но только при длине наклонной плоскости до 5,0 м и при условии, что передвижение людей на кресле-коляске осуществляется с помощью сопровождающих. При новом строительстве или реконструкции уклон 1:10, как правило, недопустим.
Максимальная высота подъема одного марша пандуса при уклоне 1:20 — 0,45 м (длина марша 9 м), при уклоне 1:12,5 — 0,48 м (длина марша 6 м). Ширина пандуса в свету — не более 0,9–1,0 м при одностороннем движении и 1,8 м при двустороннем. По обеим сторонам пандуса предусматривают поручни на высоте 0,7 и 0,9 м, которые выступают за пределы пандуса не менее чем на 0,3 м и имеют горизонтальные окончания.
Поверхность пандуса должна быть нескользкой. Верхние и нижние площадки пандуса должны иметь горизонтальные участки длиной не менее 1,5 м. Края пандуса (если он не примыкает к стене) оснащают бортиками высотой не менее 0,05 м для предотвращения соскальзывания коляски.
Лестницы
Наружные и внутренние лестницы на путях движения МГН оснащают поручнями с обеих сторон. Поручни устанавливают на высоте 0,7 м (нижний) и 0,9 м (верхний) от уровня проступи. Они должны быть непрерывными по всей длине лестничного марша и выступать за пределы первой и последней ступени не менее чем на 0,3 м с горизонтальными окончаниями.
Края ступеней маркируют контрастной полосой шириной 0,08–0,1 м. Сами ступени должны быть сплошными, ровными, без выступающих ребер. Не следует применять ступени без подступенка — это создает травмоопасную ситуацию для людей с нарушениями опорно-двигательного аппарата.
Санузел для МГН: пространство и оборудование

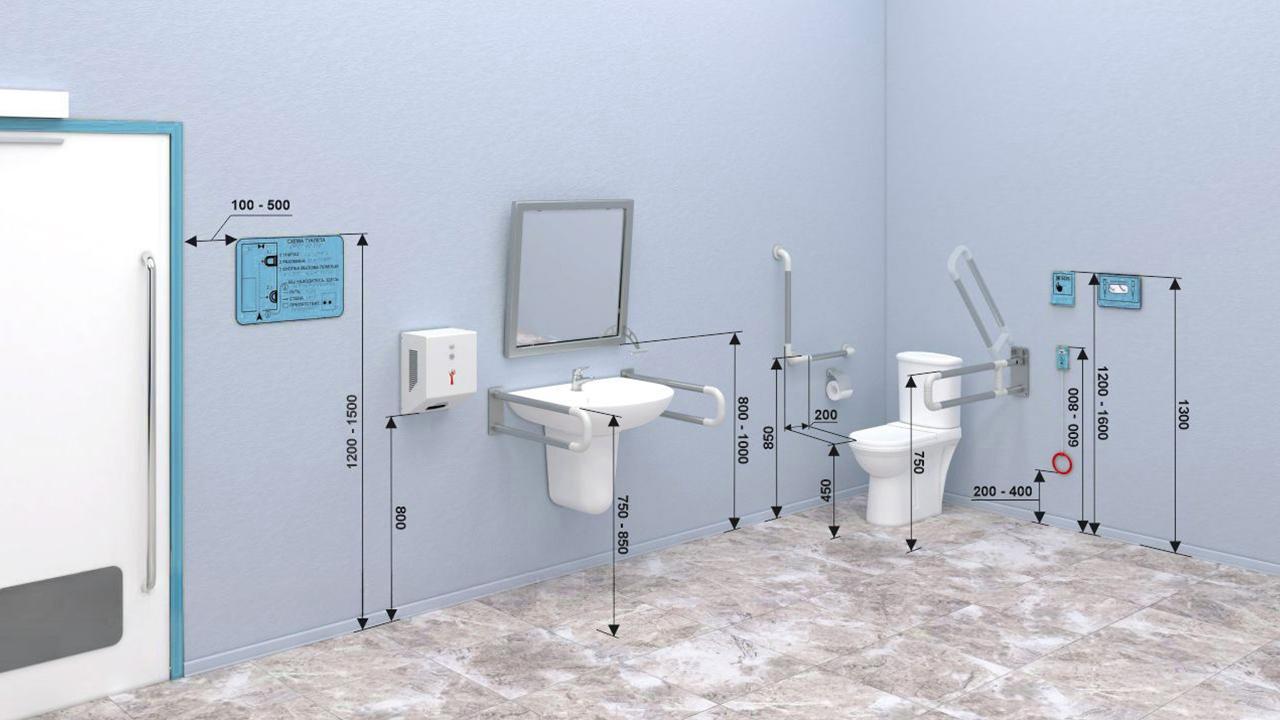

Санузел — самый сложный элемент с точки зрения нормативных требований. Минимальные размеры доступной кабины в туалетных блоках — 1,65 м в ширину и 2,2 м в глубину (п. 6.3.3 СП 59.13330.2020). Внутри необходимо предусмотреть свободное пространство диаметром 1,4 м для разворота коляски, а сбоку от унитаза — не менее 0,8 м. Двери должны открываться наружу.
Поручни у унитаза устанавливают по ГОСТ Р 51261-2022. Высота установки поручней для раковины нормативно не регламентирована, дверные ручки располагают на высоте 0,8–1,1 м от уровня пола (п. 6.4.3 СП 59.13330.2020). Откидной поручень со стороны подъезда к унитазу обязателен и должен выдерживать нагрузку не менее 150 кг.
Система вызова помощи требует особого внимания. Кнопка вызова в санузле располагается на высоте от 0,6 до 0,8 м в зоне унитаза (п. 7.2.3.2 ГОСТ Р 51671-2020). Обязательно дублирование шнуром с треугольной или круглой рамкой диаметром не менее 50 мм, расположенным на высоте 0,2–0,4 м от пола — это позволяет подать сигнал при падении. Допустима установка дополнительной кнопки на высоте не более 0,4 м вместо шнура.
Верхний край раковины должен быть не выше 0,85 м от пола, а пространство снизу обязательно оставляют свободным (без тумбы) для подъезда коляски. Смесители предпочтительны сенсорные или рычажные с термостатом. Крючки для костылей устанавливают сбоку от унитаза, а также у раковины — на доступной высоте.
Лифты и подъемники
Если здание имеет перепады высот и оборудуется лифтами, хотя бы один из них должен быть доступен для МГН. Требования к таким лифтам регламентированы разделом 7.2 СП 59.13330.2020.
Минимальные размеры кабины доступного лифта — 1,1 м в ширину и 2,1 м в глубину (при размещении пассажира в коляске). Двери — автоматические, шириной в свету не менее 0,9 м. Кнопки управления должны дублироваться шрифтом Брайля и иметь тактильно различимые обозначения. Лифт обязательно оснащают системой звукового и визуального оповещения: каждый этап движения (открытие/закрытие дверей, прибытие на этаж) должен сопровождаться четким сигналом.
Для подъемников (вертикальных, наклонных) требования: кнопки с дублированием, безопасные зоны посадки. Поручни на подъемных платформах не предусмотрены.
Зоны отдыха и ожидания
Места ожидания (холлы, зоны посадочных мест, рекреации) должны быть доступны для МГН. Ширина прохода между рядами кресел — не менее 0,9 м. В залах с фиксированными местами предусматривают не менее двух мест для колясок в каждом ряду, доступ к которым организуют без ступеней и перепадов.
В зонах отдыха и ожидания необходимо предусмотреть поручни вдоль стен (на высоте 0,7 и 0,9 м), а также тактильно-контрастную маркировку краев посадочных мест. Часть мест должна быть оборудована кнопкой вызова помощника. Высота установки такой кнопки — 0,6–0,8 м (как в санузле).
Тактильная навигация и информационное обеспечение
СП 59.13330.2020 устанавливает обязательность обеспечения тактильной навигацией общественных зданий. У входа в такие здания (торговые центры, вокзалы, учреждения социального назначения) для инвалидов по зрению рекомендуется устанавливать информационную тактильную или тактильно-звуковую мнемосхему, отображающую информацию о помещениях. Ее размещают с правой стороны по ходу движения на удалении от 2 до 4 м от входа.
На основных путях движения обустраивают направляющие тактильно-контрастные указатели шириной от 15 до 30 мм (верхняя часть) с расстоянием между центрами не более 85 мм, высота рифов — 130–150 мм. Тактильно-визуальные знаки (таблички) должны содержать информацию рельефно-графическим и рельефно-точечным способом (шрифт Брайля). Их размещают со стороны дверной ручки на высоте от 1,2 до 1,6 м от уровня пола, на расстоянии 0,1 м от края таблички до края дверного проема (п. 6.5.9 СП 59.13330.2020). Требования п. 6.3.6 СП 59.13330.2020 относятся к табличкам у дверей санитарно-бытовых помещений.
ГОСТ Р 59602-2021распространяется на тактильно-визуальные средства информирования и навигации для инвалидов по зрению, включая мнемосхемы, которые могут выполняться в форматах 2D, 2D плюс и 3D.
Входная группа и пути движения
Ширина дверного проема в свету должна быть не менее 0,9 м. Ручки — П-образной формы, контрастные по отношению к полотну, их устанавливают на высоте 0,8–1,1 м (п. 6.4.3 СП 59.13330.2020). При наличии кнопки вызова помощи у входа ее располагают на высоте от 1,0 до 1,2 м от уровня входной площадки, на расстоянии не менее 0,6 м от внутреннего угла (п. 7.2.2.3 ГОСТ Р 51671-2020). Над кнопкой размещают тактильно-визуальную табличку на высоте 1,3 м.
Прозрачные (в том числе стеклянные) двери — отдельная зона контроля. Если в здании используются прозрачные дверные полотна, на них наносят контрастную маркировку на высоте 1,2–1,6 м от уровня пола. Это требование (п. 6.4.3 СП 59.13330.2020) обязательно для предотвращения травматизма людей с нарушениями зрения.
Эвакуация и безопасность
При проектировании систем оповещения и управления эвакуацией необходимо учитывать особенности восприятия МГН. Параметры сигналов системы оповещения при пожаре должны быть адаптированы для людей с пониженным слухом и (или) зрением. СП 59.13330.2020 вводит приложение Б, регламентирующее категории маломобильных групп населения (М2–М4) для расчета количества людей при эвакуации с учетом класса функциональной пожарной опасности здания.
Типичные ошибки в проектной документации
●Чаще всего согласование проектной документации затягивается из-за недочетов, связанных с поручнями — их отсутствием или неправильной высотой установки на пандусах, лестницах и в санузлах.
●Не менее часто встречается отсутствие системы вызова помощи с дублирующим шнуром на высоте 0,2–0,4 м в санузлах для МГН.
●Также эксперты обращают внимание на недостаточную ширину дверных проемов (менее 0,9 м), отсутствие тактильной информации (пиктограмм, шрифта Брайля) на высоте 1,2–1,6 м, а также на отсутствие мнемосхемы у входа в здания (рекомендуется устанавливать независимо от численности посетителей).
●Частыми замечаниями становятся неправильный уклон пандуса (более 5 %), отсутствие поручней или их недостаточная протяженность.
●Отсутствие контрастной маркировки прозрачных дверей и несоответствие размеров лифтовых кабин требованиям для МГН также входят в топ замечаний экспертизы.
●Кроме того, частыми замечаниями становятся неправильная высота установки оборудования (зеркал, сушилок, диспенсеров).
Как избежать ошибок?
Чтобы пройти экспертизу без замечаний, недостаточно формально указать в чертежах наличие поручней или кнопок. Важно правильно рассчитать их расположение и зоны досягаемости с учетом требований актуализированного СП 59.13330.2020 (с учетом внесенных изменений), ГОСТ Р 51671-2020 и ГОСТ Р 59602-2021.
Проектное бюро Тифлоцентра «Вертикаль» специализируется на разработке разделов «Доступная среда» с учетом актуальных нормативных требований. Наши специалисты проводят аудит проектной документации на соответствие нормам, дорабатывают разделы по адаптации объектов для инвалидов и помогают подготовить техническое задание на оснащение объектов тактильной навигацией и оборудованием. Узнать подробнее об услугах по проектированию доступной среды можно на сайтеПроектного бюро Тифлоцентра «Вертикаль».
Заключение
Внедрение правильных решений на этапе проектирования позволяет не только успешно пройти государственную экспертизу, но и создать комфортную среду для всех групп населения. Используйте эту статью для самопроверки — она поможет минимизировать риски получения замечаний и ускорить ввод объекта в эксплуатацию. Если вам требуется профессиональная помощь или консультация по проектам для инвалидов, специалисты Тифлоцентра «Вертикаль» готовы предложить комплексное решение: от разработки документации до монтажа оборудования.
