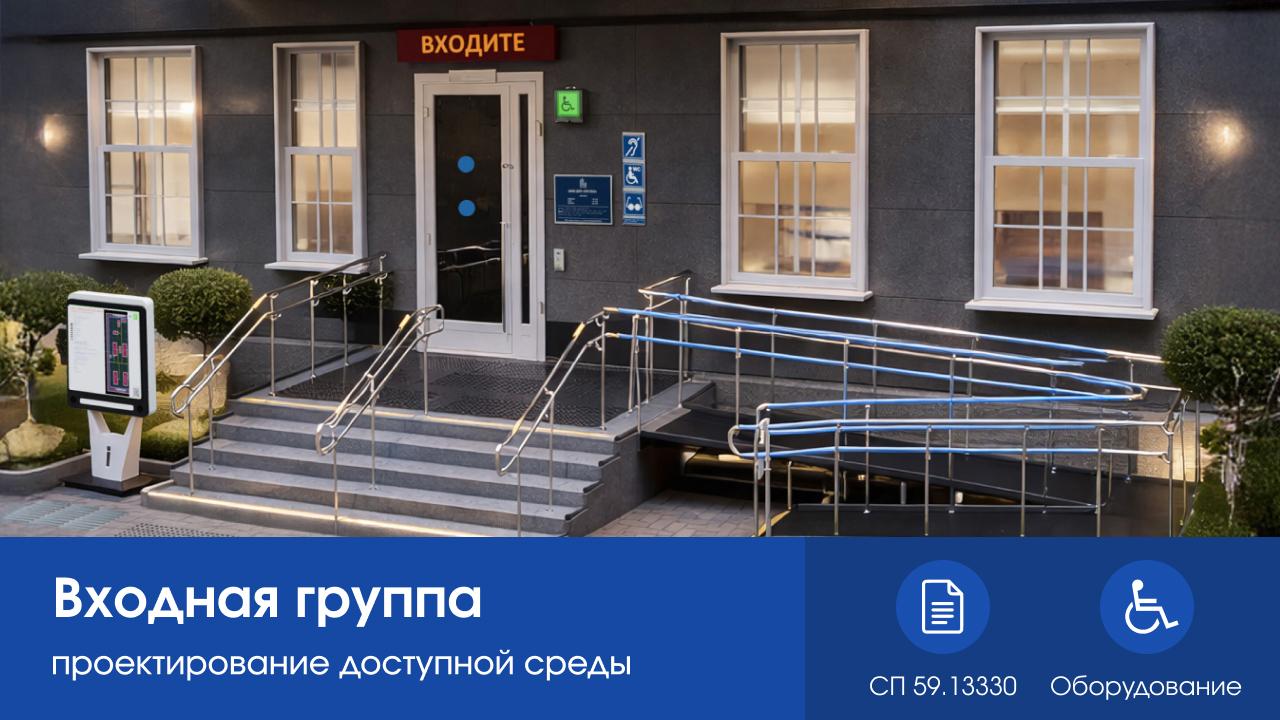

Проектирование входной группы для МГН: нормы СП 59.13330, эргономика и типовые решения
Входная группа – первый и наиболее ответственный узел на пути маломобильного посетителя. Ошибки в ее организации делают здание физически недосягаемым, даже если внутренние помещения спроектированы безупречно. Чтобы вход для инвалидов был удобным и безопасным, необходимо строго соблюдать актуализированный свод правил СП 59.13330.2020 (актуализированная редакция СНиП 35-01-2001) с учетом изменений № 1–4, утвержденных в 2022–2024 годах. Дополнительно применяются ГОСТ Р 51261–2022 в части проектирования опорных устройств и поручней. Для сложных объектов обязательно согласование с региональными органами социальной защиты. Разберем ключевые нормативы, без которых проект входной группы не пройдет экспертизу.
Нормативная база и общие требования доступности
При разработке любого проекта входной группы за основу берется СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Согласно пункту 6.1.1, в любом общественном или производственном объекте должен быть предусмотрен минимум один доступный входдля МГН, с поверхности землиииз каждогодоступного для МГН подземного или надземного уровня,соединенного со зданием. В жилых многоквартирных домах доступными проектируются все подъезды. Важно,чтобы проектные решения объектов не ограничивали условия жизнедеятельности МГН и при этом не ущемляли возможности других групп населения, находящихся в здании.

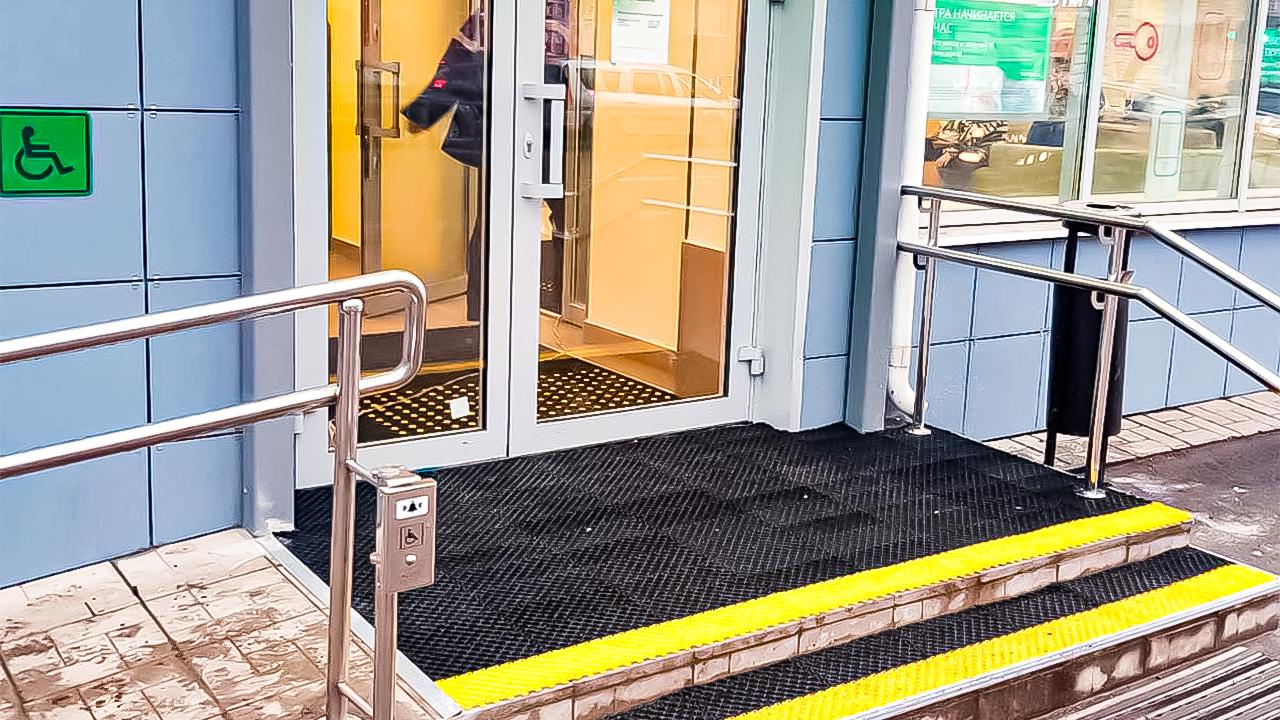

Входная площадка и дверные проемы: ширина и перепады высот
Главное препятствие для человека на коляске – перепад высот между тротуаром и тамбуром. В идеале он ликвидируется еще на стадии вертикальной планировки. При невозможности избежать ступенейлестница в обязательном порядке дублируется пандусом. Если величина перепада не превышает 0,2 м, для сопряжения допускается, с одной стороны, устраивать пандус без поручня с уклоном не более 100‰ (1:10) – эта норма введена Изменением № 1, утвержденным приказом Минстроя России от 31.05.2022 № 434/пр (пункт 6.1.2).
Ключевойпараметр для двери на входной группе – ширина проема в свету. Согласно пункту 6.1.5, для вновь проектируемых и реконструируемых зданий она должна составлять не менее 0,9 м. В случаях, когда дверной проем расположен в несущей стене реконструируемого здания, допускается сокращение до 0,8 м. Если используются двустворчатые полотна, одна створка должна быть шириной 0,9 м. Усилие открывания двери не может превышать 50 Нм, а доводчики обязаны обеспечивать задержку автоматического закрывания не менее 5 секунд. Опорные поручни у входов проектируются по ГОСТ Р 51261–2022.
Эргономика тамбура и зоны маневрирования
Входная группа в помещение должна предоставлять достаточно пространства для свободного маневра. Согласно пункту 6.1.8, глубина тамбура зависит от направления открывания дверей. При открывании «от себя» (по ходу движения) – не менее 1,8 м. При открывании «к себе» и одностороннем открывании – не менее 2,45 м. Ширина тамбура в обоих случаях – не менее 1,6 м. Главный эргономический показатель – возможность самостоятельного разворота на 180°. Диаметр такой зоны для человека на кресле-коляске внутри тамбура – не менее 1,4 м. Важно, чтобы эта окружность не пересекалась с зоной открывания двери, движущейся внутрь тамбура.
При открывании двери «к себе» глубина пространства для маневрирования кресла-коляски должна составлять не менее 1,5 м при ширине не менее 1,5 м (пункт 6.1.8). Ширина зоны у двери до боковой стены со стороны ручки должна быть не менее 0,6 м. Важный моментдля безопасности людей с нарушением зрения: в тамбурах и у эвакуационных выходов не допускается применять зеркальные стены и зеркальные стекла в дверях – они дезориентируют слабовидящего человека.

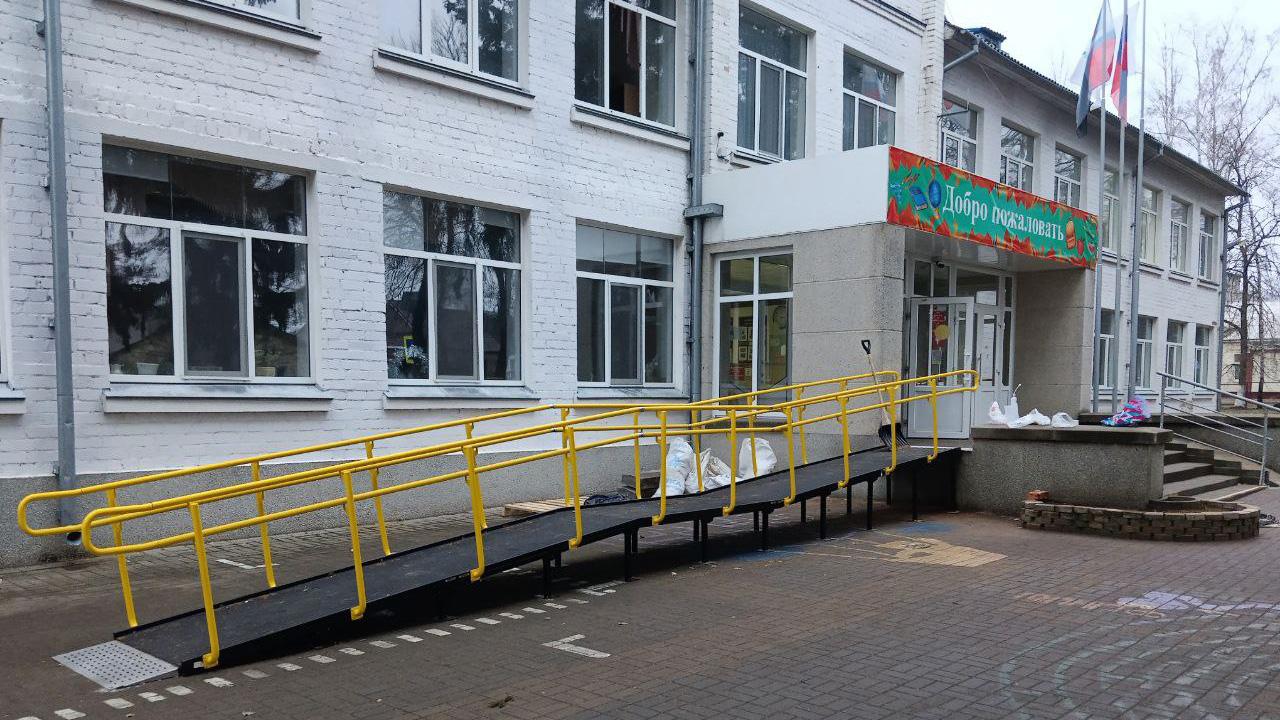

Пандусы и лестницы: нормативные уклоны и поручни
Если без лестницы не обойтись, при перепаде высот до 6,0 м ее дополняет пандус. Пункт 5.1.14 и таблица 5.1 жестко нормируют соотношение уклона и длины марша:
- При уклоне от 30‰ до 40‰ (1:33–1:25) длина одного марша не должна превышать 15 м, суммарная длина наклонных поверхностей – не более 110 м.
- При уклоне от 40‰ до 50‰ (1:25–1:20) – не более 12 м.
- При уклоне от 50‰ до 60‰ (1:20–1:16,7) – не более 9 м.
- При уклоне от 61‰ до 80‰ (1:16–1:12,5) – не более 6 м, суммарная длина – не более 36 м.
В общем случае уклон марша пандуса не должен превышать 80‰ (1:12,5). Однако при перепаде высот до 0,2 м на входных площадках допускается уклон до 100‰ (1:10) с устройством пандуса без поручня не менее чем с одной стороны. Ширина марша пандуса между поручнями при одностороннем движении должна быть в пределах 0,9–1,0 м (пункт 5.1.16). Ограждения с поручнями устанавливаются с двух сторон на высоте 0,7 м (нижний) и 0,9 м (верхний) и проектируются по ГОСТ Р 51261–2022. Завершающие горизонтальные части поручней должны выступать за границы марша на 0,3 м.
В начале и конце каждого марша устраиваются горизонтальные площадки. Согласно пункту 6.2.9, их размер при прямом движении – не менее 1,5 х 1,5 м. По продольным краям марша обязательны бортики высотой не менее 0,05 м.Правильно и грамотно спроектированныестационарный пандус соответствует данным параметрам и обеспечивает безопасный подъем с учетом требований к нескользящему покрытию.
Тактильные указатели и средства информации
Навигация начинается еще на подходе. Согласно пункту 6.5.9, рядом с дверью со стороны ручки на высоте 1,2–1,6 м и на расстоянии 0,1 м от края дверного проема размещаются тактильные таблички с рельефно-линейным шрифтом и шрифтом Брайля, информирующие о назначении помещения, а также размещаются знаки доступности объекта для инвалидов.
Если в конструкции применены прозрачные полотна, на них наносится яркая контрастная маркировка в виде круга диаметром 0,1–0,2 м на двух уровнях: 0,9–1,0 м и 1,3–1,4 м (пункт 6.1.6). Это позволяет слабовидящему человеку идентифицировать преграду. Для дублирования визуальной информации в голосовом формате Тифлоцентр «Вертикаль» предлагает тактильно-звуковые табличкии светозвуковые маяки.
Таким образом, грамотное проектирование входной зоны – это синтез точных нормативных расчетов и качественных элементов доступной среды. Только такой подход гарантирует реальное равенство возможностей при получении услуг. Обращайтесь вПроектное бюро Тифлоцентра «Вертикаль», если хотите с первого раза пройти все проверки Роспотребнадзора.
