Проектирование тактильных наземных указателей по ГОСТ Р 52875-2018
Создание безбарьерной среды начинается с корректного проектирования. Тактильные наземные указатели (ТНУ) – ключевой элемент навигации для незрячих и слабовидящих людей, и их размещение регламентируется национальным стандартом ГОСТ Р 52875-2018.
В этой статье мы разберем ключевые требования стандарта с точки зрения проектной деятельности и предложим готовые решения для интеграции в проекты любой сложности.
Назначение и классификация ТНУ в проектной документации
Тактильные указатели являются пассивными средствами сигнализации, распознаваемыми с помощью трости или ног. Согласно ГОСТ Р 52875-2018, при проектировании необходимо различать:
1.Наружные указатели: размещаются на улице (тротуары, пешеходные переходы, остановки).
2.Напольные указатели: обустраиваются внутри зданий (коридоры, холлы, входные группы).
По функциональному назначению в проектах закладываются:
- Предупреждающие: сигнализируют об опасности (лестница, дверь, препятствие, край платформы).
- Направляющие: обозначают безопасный путь движения.
- Поля различного назначения: «Поле внимания» (начало/конец пути, поворот), «Поле посадки», «Поле получения услуги».
Ключевые параметры для проектирования
1. Типы рифления и их семантика
Стандарт строго регламентирует типы рефления, каждый из которых имеет свою значение:
- Прямолинейные параллельные рифы: для направляющих указателей и предупреждения о пешеходном переходе.Направление рифов задает направление движения.
- Усеченные конусы/купола:
- Шахматный порядок: «Стоп! Впереди непреодолимое препятствие».Движение прямо запрещено.
- Линейный порядок: «Внимание! Опасность впереди (лестница, дверь)». Движение разрешено, но с осторожностью.
Важно: неправильный выбор порядка расположения конусов дезинформирует незрячего человека.
2. Цвет и контрастность
Для идентификации слабовидящими ТНУ должны быть контрастными по отношению к фону. В спецификациях рекомендуется указывать:
- Для темных поверхностей: желтый цвет (RAL1003–1007, 1012, 1016, 1018).
- Для светлых поверхностей: черный цвет (RAL9004, 9005, 9011, 9017).
3. Основные размеры для проектных заданий
Высота рифов:
- Наружные указатели: 5 мм.
- Напольные указатели: 3-5 мм.
Глубина предупреждающего указателя (p): 500–600 мм.
Эффективная ширина направляющей полосы:
- Для 3-х рифов: 130–150 мм.
- Для 6-ти рифов: 270–330 мм.
Поле внимания: квадрат со стороной 600 мм.
Технологии обустройства и материалы для проектов
ГОСТ Р 52875-2018 допускает несколько способов обустройства, которые следует выбирать в зависимости от типа поверхности и условий эксплуатации:
- Укладка плит (бетон, керамогранит, камень)–это основное решение для нового строительства и капитального ремонта, когда тактильные элементы интегрируются в покрытие на этапе его устройства. Материалы обеспечивают максимальную износостойкость и долговечность в зонах с высокой нагрузкой (вокзалы, метро), а каменные плиты позволяют сохранить эстетику на объектах культурного наследия.
- Полимерные покрытия (холодный пластик) применяются для нанесения на существующие поверхности, такие как асфальтобетон, или для создания указателей сложной формы. Технология отличается минимальной толщиной нанесения и подходит для быстрого обустройства тактильных путей без нарушения целостности основания.

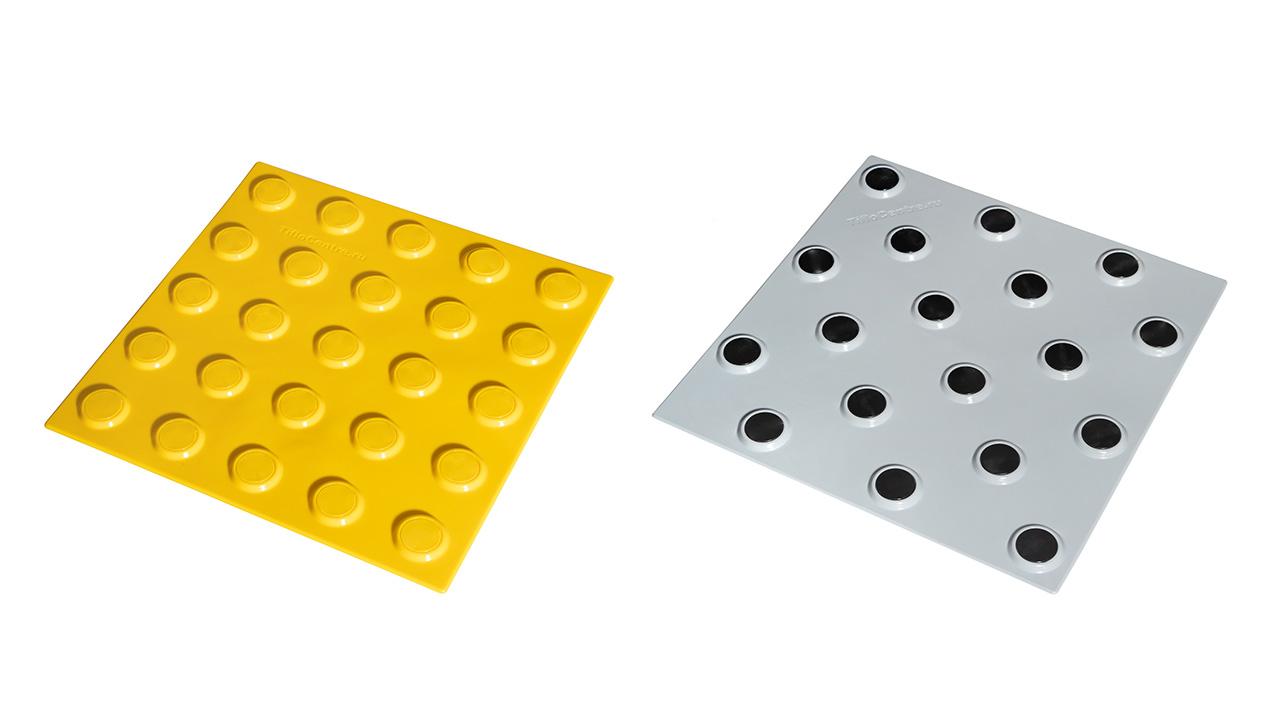

- Плиты из композитных материалов (полимеры) предлагают баланс долговечности и простоты монтажа. Они укладываются поверх готовых покрытий (плитка, бетон), обладают упругостью и устойчивыми противоскользящими свойствами, а цвет, стойкий к выцветанию, обеспечивается добавлением в материал красителя.

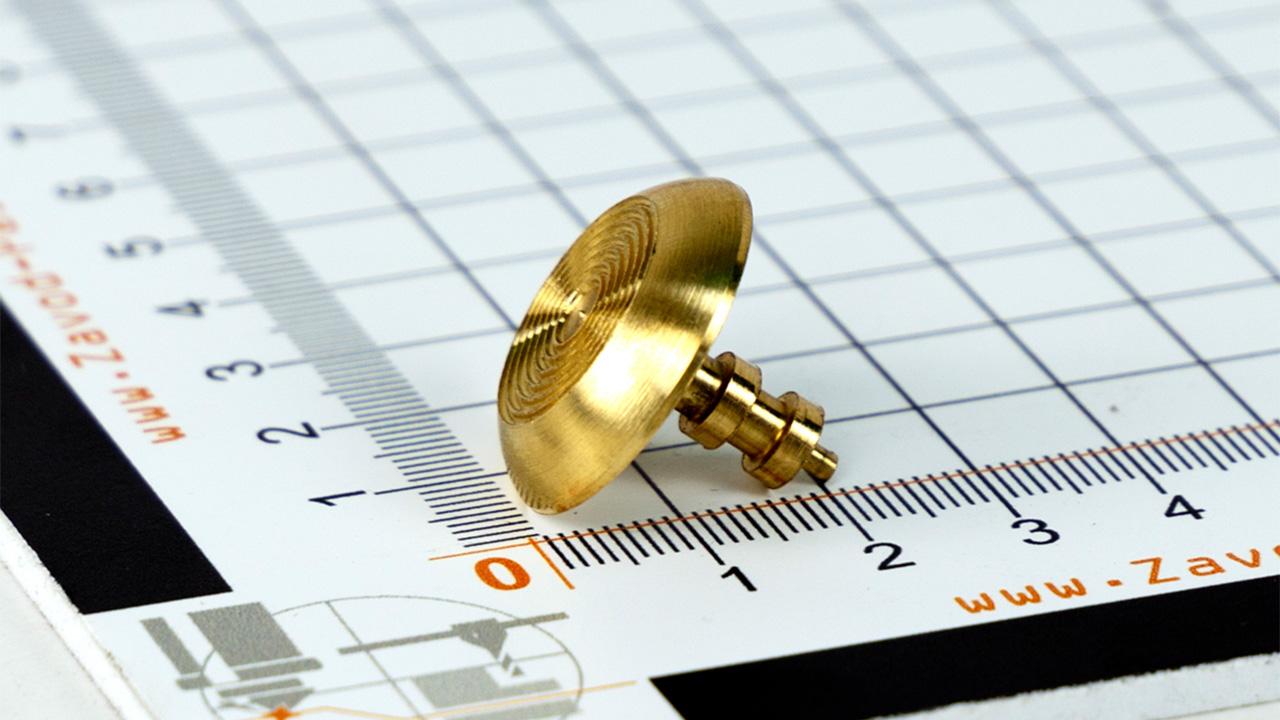

- Отдельные тактильные индикаторы–это точечное решение для монтажа на сложные и ценные поверхности (гранит, мрамор), где другие технологии неприменимы. Они обеспечивают высокую ремонтопригодность и минималистичный вид, что позволяет сохранить архитектурный облик исторических или премиальных объектов.
Все материалы должны быть износостойкими, антискользящими, устойчивыми к реагентам и уборке.
Заключение для проектировщиков
Соблюдение ГОСТ Р 52875-2018 – это не просто формальность, а гарантия безопасности и самостоятельности незрячих людей. Правильно спроектированная и реализованная система тактильной навигации создает по-настоящему инклюзивную среду.
Тифлоцентр «Вертикаль» как производитель предоставляет не только сертифицированную продукцию, но и консультационную поддержку на всех этапах проектирования. Мы помогаем интегрировать тактильные указатели в архитектурные решения, в том числе комбинируя их с грязезащитными системами.
Нужна консультация по проекту? Наши специалисты помогут подобрать оптимальные решения и подготовить спецификации.
