Проектирование доступных санузлов: как соблюсти ГОСТ и реально помочь людям?
Создание доступной среды – задача более сложная, чем просто установка нескольких поручней. Особенно это касается санитарно-гигиенических помещений. Ошибки в проектировании доступного санузла приводят к тому, что сотни тысяч рублей, потраченные на доступную среду, превращаются в бесполезные, а иногда и опасные конструкции. Мало знать перечень оборудования – нужно понимать эргономику перемещения человека на коляске, зоны досягаемости, нормативы уклонов и поворотов.
Проектное бюро Тифлоцентра «Вертикаль» предлагает инженерный подход: мы проектируем узлы и схемы, которые гарантируют соблюдение СП 59.13330 и реальное удобство для маломобильных групп населения (МГН).
Проблема: нормативы есть – удобства нет
На объектах часто встречаются «галочные» решения. Кнопка вызова висит за унитазом. Поручни установлены без учетаантропометрических данныхчеловека на инвалидной коляске. Дверь открывается внутрь, оставляя 40 см для маневра. А в самом «премиальном» случае зеркало оказывается на высоте 1,7 м от пола, недоступное для колясочника.
Основные ошибки, с которыми работает наше бюро:
- Недостаточная глубина заезда. Норматив – не менее 1,5 м для разворота коляски.
- Ложная эргономика. Смеситель без рычага, зеркало без наклона, отсутствие места под раковиной для коленей.
- Бесполезная сенсорика. Кнопка вызова без тактильного дублирования (Брайль) и контрастной маркировки для слабовидящих.
- Травматичные зоны. Острые углы поручней, незащищенные крепления, скользкий пол.
Как результат – объект не принимает комиссия, либо люди с инвалидностью не могут им пользоваться.
Проектный подход: от площади до фиксатора трости
Проектируя узел, мы закладываем параметры «золотого стандарта»:

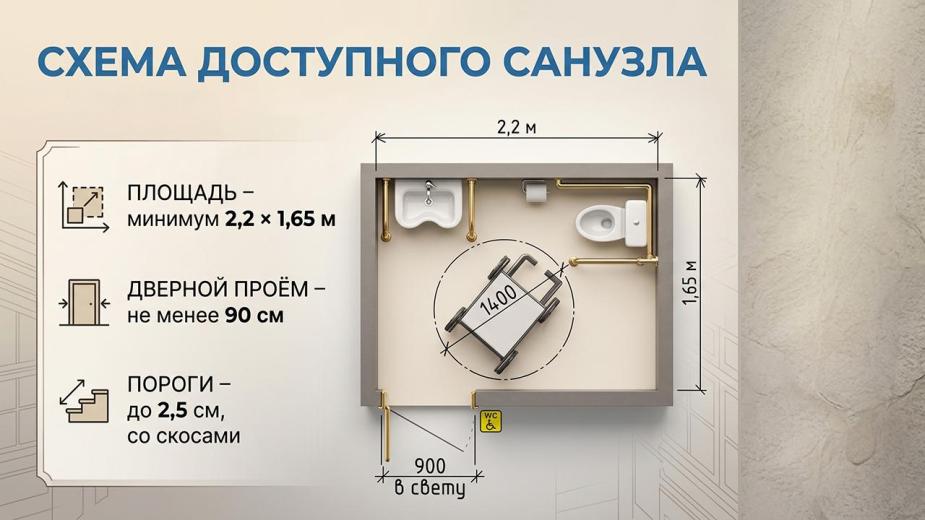

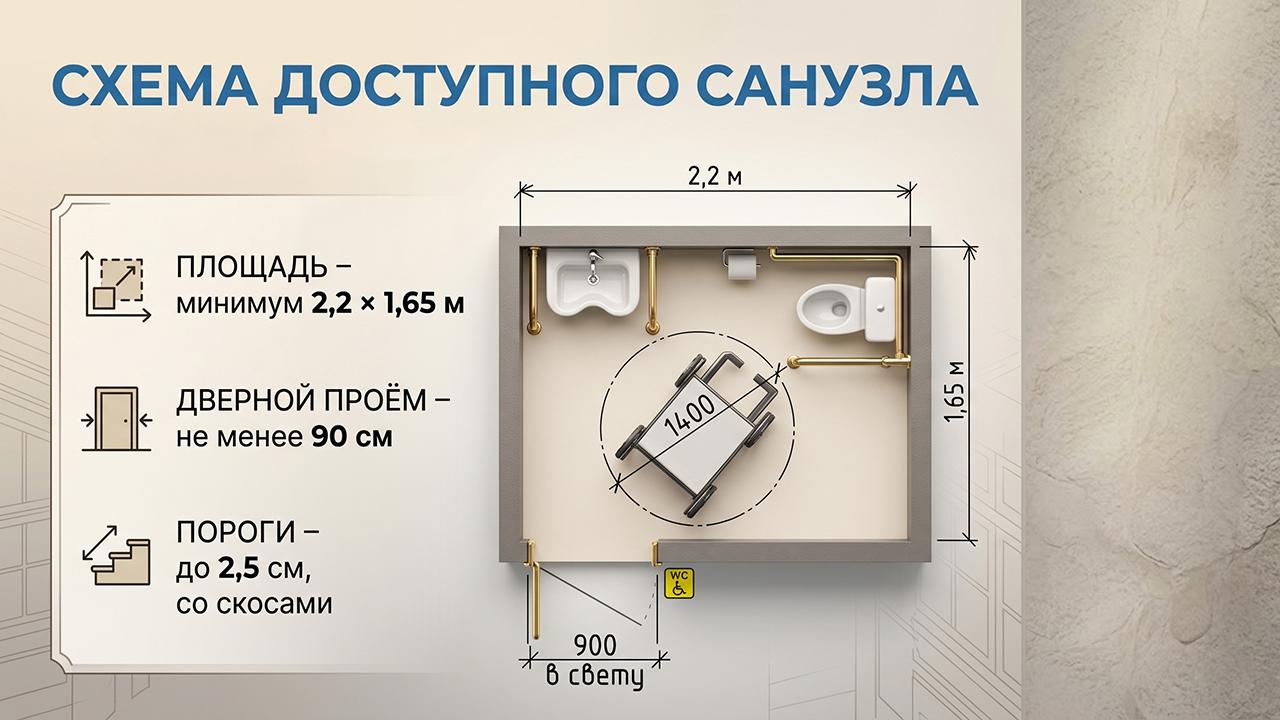

- Площадь и геометрия: минимум 2,2 х 1,65 м для параллельного заезда. Если это совмещенный санузел – зона разворота коляски (диаметр 1,4 м) не должна пересекаться с открытой дверью.
- Дверной проем: в свету – не менее 90 см. Ручка «лопатка» на высоте 80–110 см. Мы рекомендуемножной открыватель дверидля полного исключения контакта рук с поверхностью.

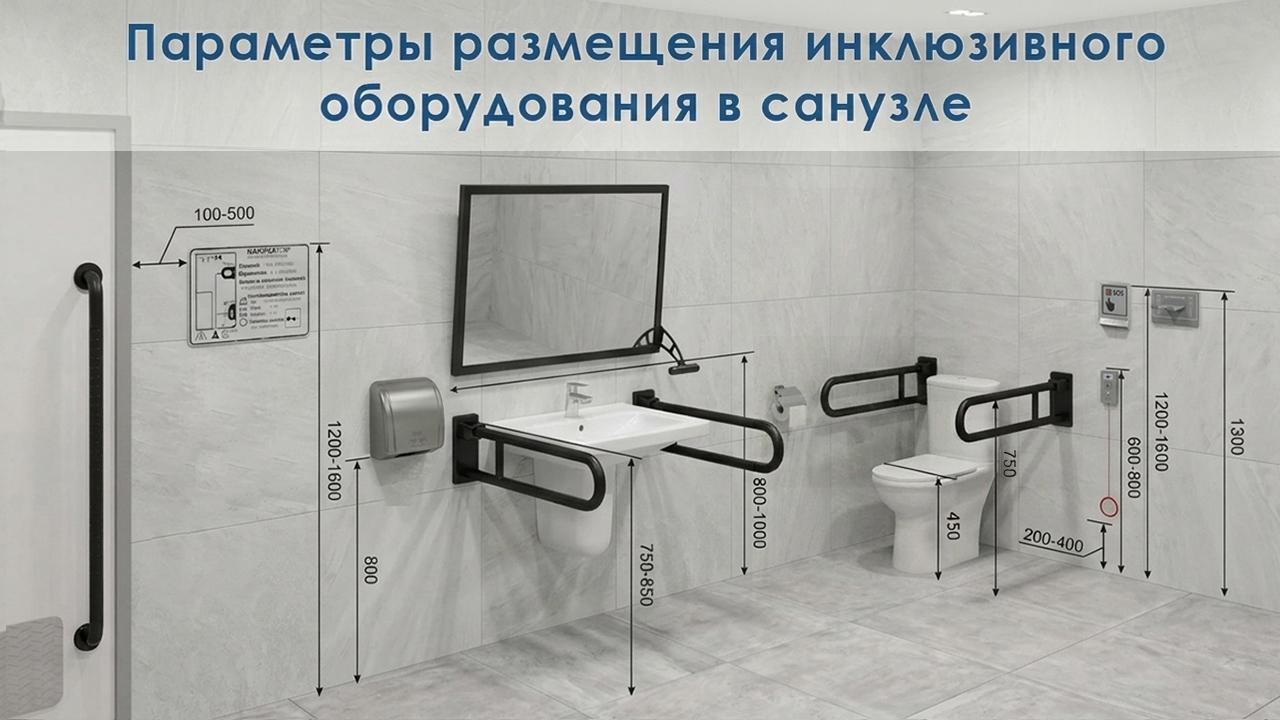

- Зоны досягаемости (боковой заезд): высота – от 40 см (розетка, крючок) до 1,2 м (кнопка, мыло, сушилка). Боковое расстояние – не более 40 см от сидения.
- Уклоны и пол: абсолютно горизонтальный пол (уклон до 1%).Также согласно СП 59.13330 (п. 6.2.4), дверные проемы не должны иметь порогов. При необходимости устройства порогов их высота не должна превышать 0,014 м.
Детали, которые часто упускают: важные нормативы
Высота унитаза для МГН. Рекомендуемая высота сидения – от0,45 до 0,5 мот уровня пола. Стандартные унитазы (400–420 мм) требуют установки накладного сидения или пьедестала.

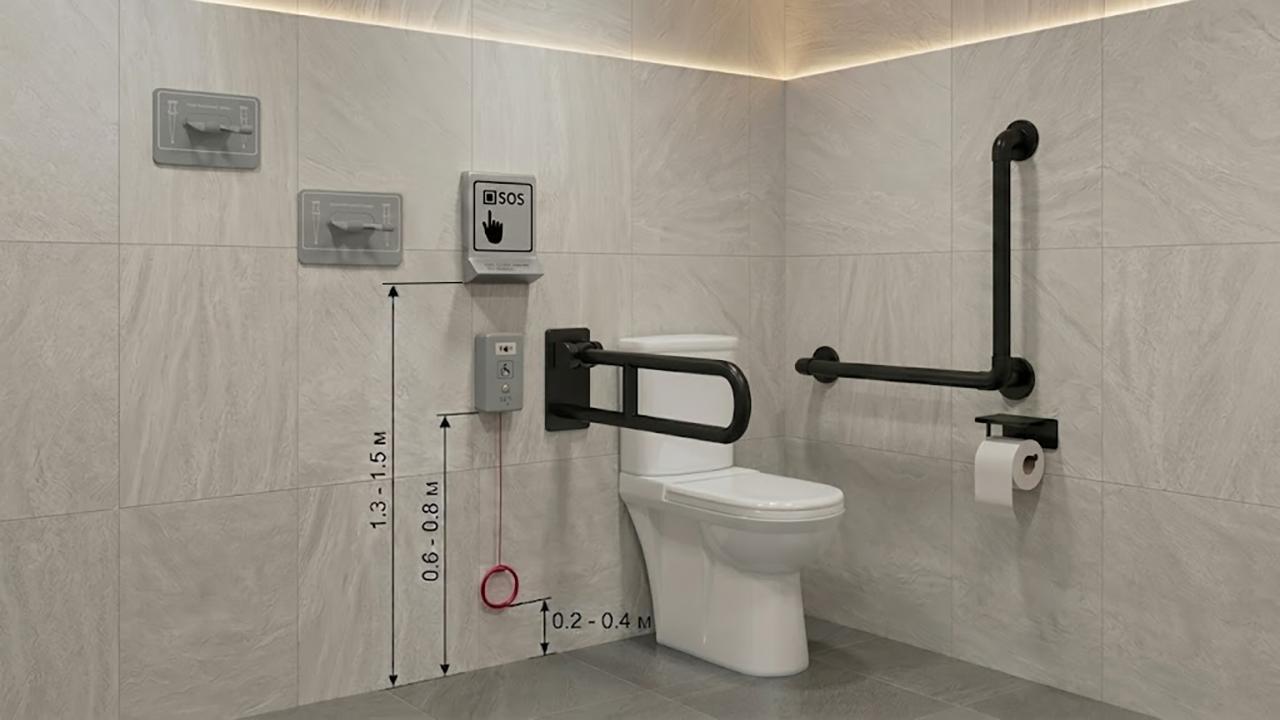

Расположение кнопки вызова относительно унитаза. Кнопка должна быть доступна из двух положений: «сидя на унитазе» и «лёжа на полу» (после возможного падения). По горизонтали – не далее 40 см от переднего края унитаза. По высоте – от 0,6 до 0,8 м от пола.
Цветовая контрастность поручней и оборудования. СП 59.13330 п. 6.4.1требует контраст с фоном. Поручни, кнопки, держатели должны отличаться от стены по тону. Рекомендуем: тёмные поручни на светлой стене или наоборот. Коэффициент отражения – не менее 0,5.

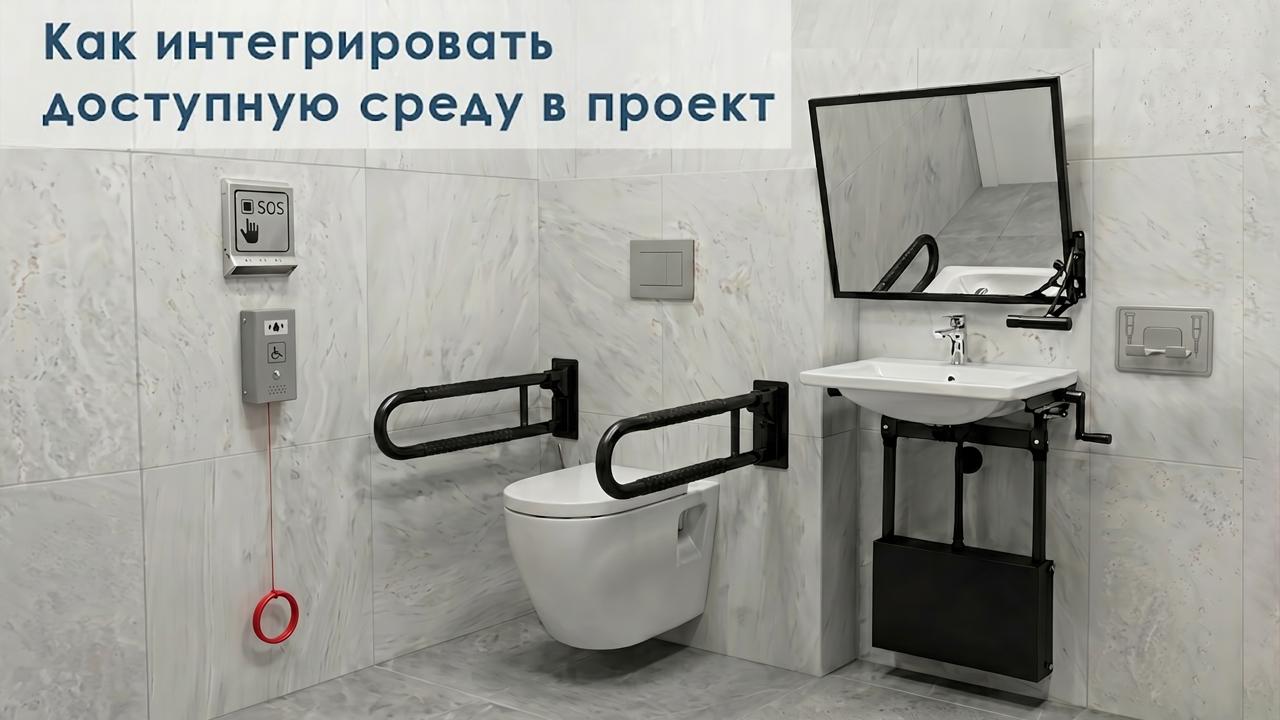

Как интегрировать доступную среду в проект?
Условно можно разделить санузел на 4 узла, каждый из которых необходимо сделать доступным для людей с ограниченными возможностями здоровья.
1. Узел умывальника: регулировка высоты, доступ коленей и правильная раковина
Большинство проектов терпят крах на этапе установки раковины, потому что установить её на нужной высоте – это настоящее искусство. Однако есть изящное решение – устройство регулировки высоты раковины. Электрический механизм с рукоятью позволяет опустить раковину на 300 мм – до уровня 60–70 см от пола.
Но сама раковина тоже должна быть специальной. Обычная «домашняя» модель не подходит: у неё, как правило, нет подколенного пространства, острые края, а глубина мала для заезда коляски.Базовая модель в наших проектах – подвесная раковина для МГН.
Смеситель. Только рычажный (или сенсорный), без поворотных «барашков». Усилие включения – не более 2,5 кгс. Расположение – сбоку или перед раковиной, на высоте не выше 1,2 м от пола.
Подвесная раковина для МГНвходит в наши готовые наборы для доступных санузлов и комплектуется под ключ вместе с регулировкой высоты, смесителем и
2. Безопасность и самопомощь: зеркало, поручни и контраст
Типичная ошибка – стеклянное зеркало. При падении человек получает осколочные ранения. В наших проектах – только поворотное травмобезопасное зеркало. Полотно из нержавеющей стали 1,2 мм не бьется и не царапается. Поворотный механизм с черной матовой рукояткой позволяет наклонить зеркало для любого роста.
Требование к зеркалу для колясочника: нижний край зеркала – не выше 90 см от пола (или регулировка наклона/высоты). Видимая часть 400х600 мм дает четкий обзор с коляски.
Для унитаза используем откидной поручень с антибактериальным покрытием. Алюминиевый сердечник с полиамидным покрытием исключает коррозию и убивает бактерии за 24 часа. В спецификации мы прописываем высоту оси поручня от пола 750 мм и расстояние от унитаза до стены 700 мм.
Обязательна цветовая контрастность поручней с пристенным пространством – по СП 59.13330коэффициент контрастности .
3. Коммуникация и навигация: кнопка вызова и пиктограмма
Кнопка должна работать не от усилия, а от касания. Антивандальная сенсорная кнопка вызовас синей подсветкой и тактильным знаком «инвалид-колясочник» монтируется:
- по высоте – от 0,6 до 0,8 м от уровня пола;
- по горизонтали – не далее 40 см от переднего края унитаза (доступ из положения сидя) и не далее 50 см от пола (доступ из положения лёжа).
В проекте мы закладываем беспроводной канал 433 Mhz (радиус до 60 м) и приемник сигнала (ПС-1099). Никаких проводов, которые можно повредить.
Важный модуль – тактильная пиктограмма «Кнопка вызова экстренной помощи». Наклонное поле 150°, рельеф шрифта Брайля не менее 2 мм. Она размещается над кнопкой вызова, высота расположения верхнего края – 1,3 м от уровня пола.
4. Диспенсеры и мелочи, которые решают всё
Диспенсеры для мыла, бумажных полотенец, сушилка для рук и туалетная бумага должны находиться в зоне досягаемости:
- высота от 40 см до 1,2 м от пола;
- расстояние по горизонтали от сидения коляски – не более 40 см.
На высоте не более 1,3 м мы устанавливаем крючок-держатель для трости и костылей. Нагрузка до 16 кг – достаточно для двух костылей. Контрастная пиктограмма и надпись Брайля «Трость» – требование СП 59.13330. Это позволяет человеку освободить руки при пересаживании.
Проверьте себя: доступен ли ваш санузел?
- Высота унитаза0,45-0,5 м
- Кнопка вызова на высоте 0,6–0,8 м и не далее 40 см от унитаза (доступ из двух положений)
- Цветовая контрастность поручней и оборудования (СП 59.13330 п. 6.2.8)
- Глубина под раковиной для коленей – минимум 650 мм
- Раковина – подвесная, травмобезопасная (например,Арт. 11755)
- Смеситель – рычажный или сенсорный
- Зеркало – нижний край не выше0,9 мили регулировка
- Диспенсеры – в зоне 40–120 см по высоте и до 40 см по горизонтали
- Зона разворота коляски – диаметр 1,4 м без пересечения с дверью
- Дверной проем в свету – не менее 90 см
- Тактильная пиктограмма и Брайль над кнопкой вызова
Подводя итог
Проектирование доступного санузла – это математика эргономики плюс знание физических возможностей человека. Не рискуйте штрафами (до 500 тыс. руб. по ст. 9.13 КоАП РФ) и репутацией.
Проектное бюро Тифлоцентра «Вертикаль» предлагает:
- Аудит текущих помещений с картой дефектов и ошибок.
- Подготовку проектной документации с узлами крепления, схемами посадки, зонами досягаемости и спецификацией по ГОСТ.
- Типовой проект с узлами и чертежами – скачайте по запросу у менеджера.
- Индивидуальную спецификацию под ваш санузел и комплектацию «под ключ».
Получите типовой проект с узлами и схемой посадки.Не «добавляйте в корзину» наугад – закажите готовое проектное решениес размерами, высотами и зонами досягаемости. Напишите нам, и мы вышлем спецификацию под ваш санузел.
