Проект входной группы: от эскиза до согласования норм безбарьерной среды
Вход в здание – первое, с чем сталкивается посетитель. Однако для маломобильного человека лестница без ограждений, скользкая поверхность или незаметная стеклянная дверь превращают обычный визит в непреодолимый барьер. Ошибки на этом этапе становятся причиной травм, жалоб и предписаний надзорных органов. Качественный проект входной группы – не просто архитектурная эстетика, а математически выверенный расчет уклонов, габаритов и информационной доступности. Рассмотрим, как создать корректный проект входной группы в помещение с нуля, пройти согласование и устранить типовые ошибки.
С чего начинается проект входной группы: этап эскиза
Проектирование доступного входа начинается не с выбора плитки, а с обследования территории. На стадии эскиза необходимо зафиксировать перепад высот между уровнем тротуара и полом вестибюля – именно этот параметр определяет выбор решения: пандус, подъемная платформа или изменение уклона покрытия.
Эскизное предложение по организации входной группы в помещение обязательно включает архитектурно-строительные чертежи, план мероприятий по обеспечению доступа для МГН и цветовое решение. На этом этапе рассчитывают продольные и поперечные уклоны, поскольку исправить нарушение геометрии на готовом объекте без полного демонтажа практически невозможно.
Типовые чертежи и нормативная база: СП 59.13330.2020
Рабочие чертежи разрабатываются на основе СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Рассмотрим ключевые узлы, которые должны быть отражены в графической части проекта.
Пандус
Согласно нормам, продольный уклон марша пандуса не должен превышать 1:20 (5%). При перепаде высот от 0,14 до 6 метров устройство пандусаобязательно.При большем перепаде высот ставится подъемная платформа.Проектом предусматриваются горизонтальные площадки размерами не менее 1,5х1,5 м в начале и конце каждого марша, а также на разворотных участках. Вдоль обеих сторон пандуса устанавливают двухуровневые поручни на высоте 0,7 и 0,9 м. По продольным краям марша необходимо предусмотреть бортики высотой не менее 0,05 м.
Входная дверь
Ширина дверного проема в свету не может быть меньше 0,9 м. Пороги высотой более 0,014 м не допускаются. Для обеспечения беспрепятственного доступа рекомендуется система «Доступный вход»с механическим доводчиком и кнопкой вызова. Антивандальная кнопка с тактильной индикацией, дублированной шрифтом Брайля, устанавливается на высоте 0,85–1,1 м от пола.
Предупреждающая информация
Перед распашными дверями и лестничными маршами монтируются тактильно-контрастные указатели. Поле из полиуретановой плитки с конусами предупреждает незрячего человека о зоне повышенной опасности.
Согласование с надзорными органами: на что обращают внимание эксперты
Прежде чем проект попадет на стройплощадку, он проходит экспертизу. Если в жилых домах проекты входных групп проверяют на соответствие единому стилевому решению, то для общественных зданий приоритет – техническая безопасность и соблюдение нормативов доступности.
Чаще всего замечания экспертов касаются формального подхода. Согласование не будет пройдено, если ширина пандуса указана «в чистоте», но не учтены выступающие конструкции ограждений или радиаторы отопления. Еще один камень преткновения – двери. Установка доводчика с усилием открывания более 50 Н делает вход непригодным для эксплуатации.
Кроме того, чтобы получить положительное заключение, в проекте необходимо прописать наличие системы двусторонней связи с персоналом при входах, а также подтвердить, что маршрут от парковочного места для инвалидов (габаритами 6,0х3,5м) до доступного входа не превышает 50 метров.
Типовые ошибки при проектировании и чек-лист для заказчика
Большинство ошибок закладывается еще на стадии проекта. Эксперты Госэкспертизы выделяют несколько критических промахов:
- «Пандус ради галочки». Уклон завышен, поручни отсутствуют, нет бортиков для предотвращения соскальзывания колес.
- Игнорирование информационной доступности. На прозрачных стеклянных дверях нет контрастной маркировки на двух уровнях (0,9–1,0 м и 1,3–1,4 м). Отсутствует светозвуковой маяк для идентификации входа слабовидящими.
- Несоблюдение контрастности. Цвет дверии поручнейсливается с цветом стены, что дезориентирует людей с когнитивными нарушениями. Коэффициент контрастности между дверью и стеной должен быть не менее 70%.

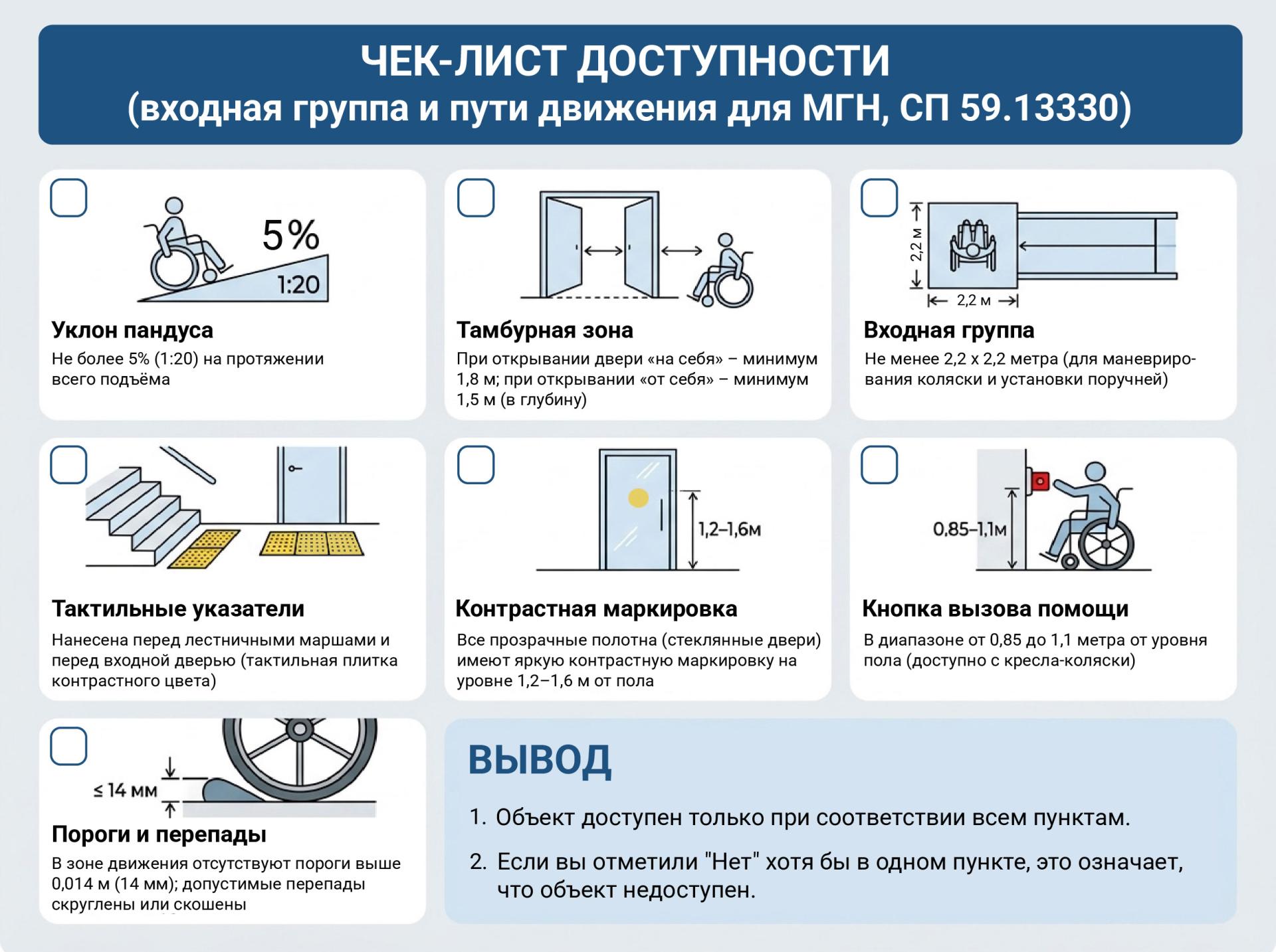

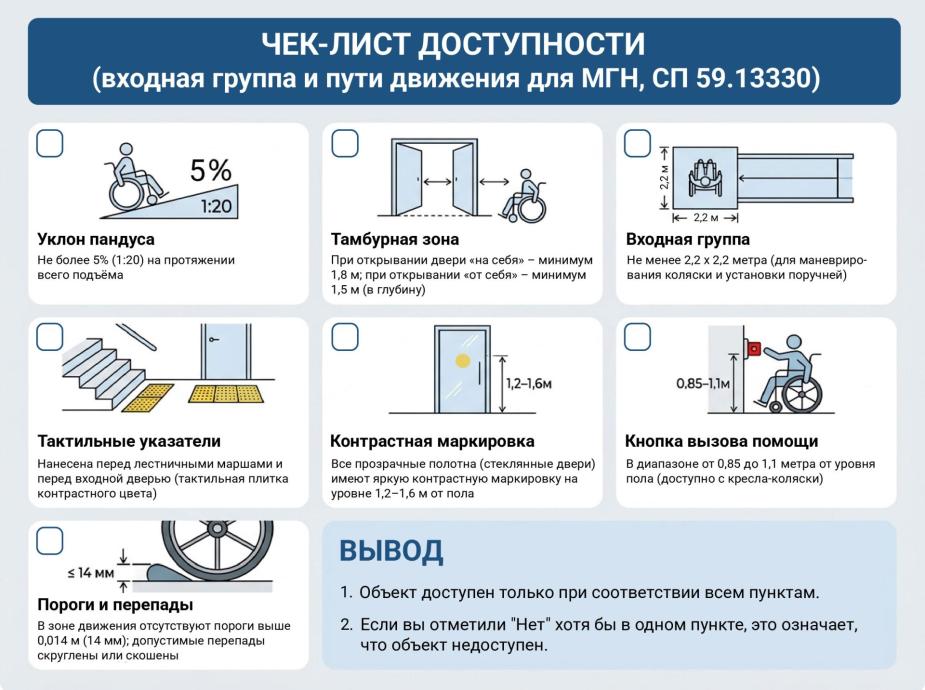

Для самопроверки перед подачей документации используйте чек-лист:
- Проверен ли продольный уклон пандуса (не более 5%)?
- Соответствует ли глубина тамбура при прямом движении и открывании дверей «на себя» показателю в 1,8 м, а при открывании «от себя» – 1,5 м?
- Обеспечена ли ширина входной площадки не менее 2,2х2,2 м при наличии пандусас двумя поручнями?
- Нанесена ли тактильная предупредительная разметка перед лестницей и дверью?
- Все ли прозрачные полотна дверей имеют контрастную маркировку?
- Соответствует ли высота установки кнопок вызова диапазону 0,85–1,1 м?
- Исключены ли из зоны движения пороги выше 0,014 м?
Заключение
Разработка проекта входной группы – комплексная инженерная задача, требующая знания норм СП, ГОСТ и понимания психофизиологиималомобильных граждан. Недостаточно просто установить пандус; необходимо создать систему, в которой тактильная навигация, опорные устройства и средства связи работают как единый механизм. Если вы хотите получить грамотный проект входной группы, избежать предписаний и штрафов, обратитесь в Проектное бюро Тифлоцентра «Вертикаль». Мы разрабатываем проектную документацию, поставляем сертифицированное оборудование и сопровождаем объект до полного ввода в эксплуатацию. Закажите проект, который пройдет согласование с первого раза.
