Невидимая навигация: как тактильная плитка и звуковые сигналы помогают незрячим ориентироваться в городе
Для зрячего человека город – это визуальная карта: вывески, фасады, светофоры, указатели, но для незрячего и слабовидящего он – пространство, вычерченное руками и ногами, прочитанное на ощупь и услышанное в звуке. Тактильная плитка и звуковые сигналы – не «дополнения» к урбанистике, а ее основа, фундамент инклюзивной среды, которая позволяет человеку с нарушением зрения не просто передвигаться, а самостоятельно управлять своим маршрутом. Грамотное проектирование этой «невидимой навигации» – вопрос профессиональной ответственности проектировщика и планировщика.
Основные нормативы
Основополагающими документами для проектирования тактильно-звуковой среды являются:
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению», который детально регламентирует типы, размеры, цветовое исполнение и условия применения тактильных индикаторов;
- СП 59.13330.2020, особенно пп. 4.2 и 4.4, требующий проектирования непрерывных, безопасных и однозначных маршрутов для МГН, включая слепых и слабовидящих;
- Приказ Минтранса РФ №459 от 2017 г., устанавливающий требования к оснащению пешеходных переходов звуковыми светофорами.
Тактильная плитка: архитектура из рельефа
С проектировочной точки зрения тактильная плитка – не просто «желтые квадраты», а двухуровневая система сигналов:
1. Предупреждающий индикатор – рельефные конусы, располагаемые:
- до начала опасного участка (край тротуара, лестница, дверь);
- по периметру остановок, перед входом в здание, переходом;
- на поворотах маршрута.
Конусы высотой 5 мм., шагом 35 мм., обязательно в контрастном цвете (желтый/оранжевый на темном, черный – на светлом) по ГОСТ Р 52875-2018, п. 5.2.

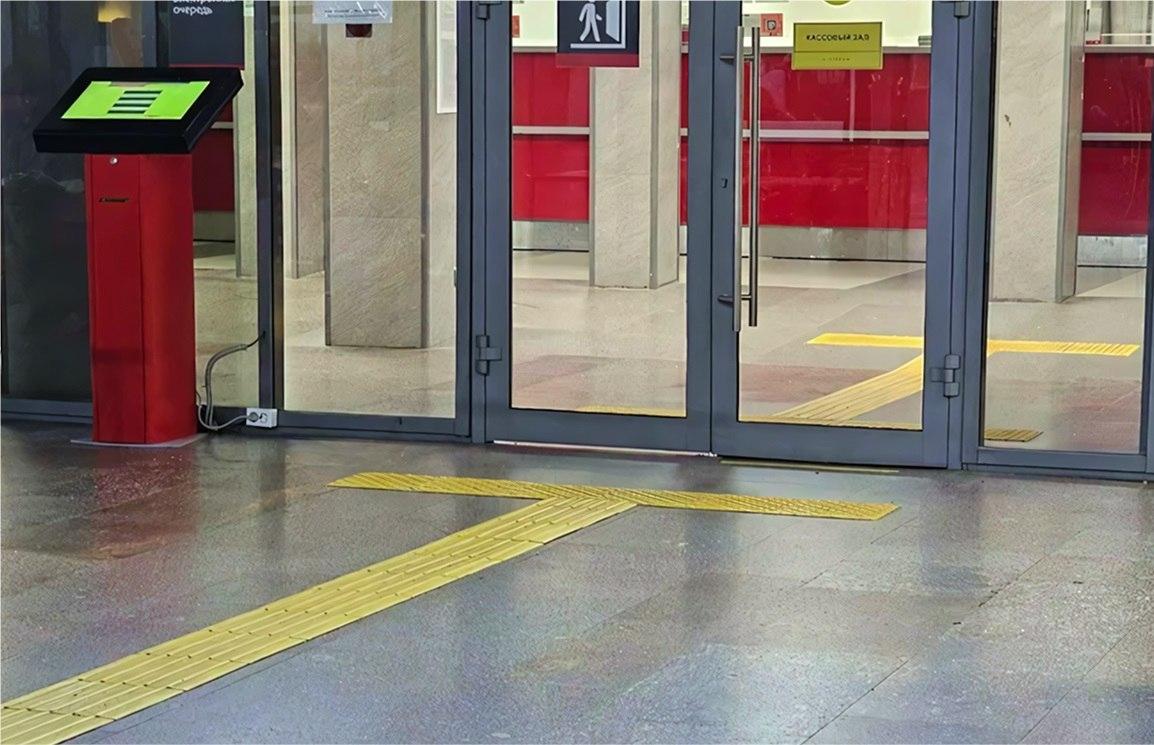

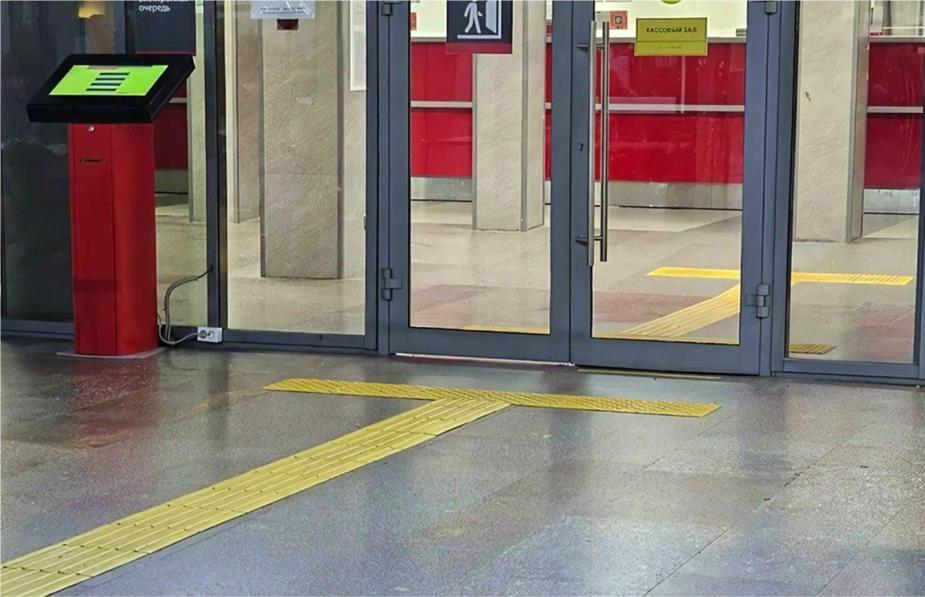

2. Направляющий индикатор – рельефные полосы:
- ведут от входа к остановке, лифту и всем доступным помещениям;
- прокладываются по центру безопасного коридора (не ближе 0,4 м. к краю);
- не прерываются на расстоянии более 3 м. без обоснования (п. 6.3 ГОСТ).
ГОСТ Р 52875-2018 прописывает требования к тактильным наружным и напольным указателям: размер, тип рифления и месту расположения.
Материал должен быть износостойким, устойчивым к перепадам температур и химическим реагентам.
Звуковые маяки и светофоры: акустическая архитектура
Если тактильная плитка – это «почерк» маршрута, то звук – его голос. Но проектирование звуковой среды требует особой деликатности: избыток информации дезориентирует, недостаток – оставляет в опасности.
Пешеходные светофоры оснащаются направленными звуковыми излучателями, включающимися только при активной зеленой фазе для пешеходов. Звук должен быть низкочастотным (чтобы не маскироваться городским шумом), с четким ритмом:
- медленный пульс – «зеленый для движения вперед»;
- быстрый пульс или мелодия – «зеленый – можно переходить».
Согласно п. 4.2 Приказа Минтранса №459, звуковая индикация обязательна на всех регулируемых переходах, расположенных вблизи соцобъектов.
- Звуковые маяки у входов в здания (например, в кассовое фойе театра или банка) излучают короткий, уникальный звуковой сигнал при нажатии кнопки или автоматически по таймеру. Ключевое требование – направленность: сигнал должен быть локализован в зоне входа, а не размываться по всему помещению.
- Аудионавигационные приложения все чаще проектируются в связке с физической инфраструктурой: QR-коды на тактильных табличках, Bluetooth-маяки, NFC-метки.
При этом важно учитывать, что звуковой маяк – это устройство с четко регламентированной акустической характеристикой:
- Частота должна находиться в диапазоне 300–1000 Гц. Более высокие частоты поглощаются городским шумом, более низкие – сливаются с гулом транспорта и плохо локализуются.
- Уровень звукового давления – от 55 до 65 дБА. на расстоянии 1 м. от источника. Ниже – сигнал не услышат в шумный день; выше – он дезориентирует и нарушает акустический комфорт окружающих.
- Длительность звукового импульса при ручной активации – не менее 2 секунд, но не более 5. При автоматической активации (например, по таймеру у входа в учреждение) продолжительность сигнала должна составлять не менее 80 % времени активной фазы.
Способы активации должны быть дублированы: классическая кнопка с контрастным желтым корпусом и тактильной меткой – обязательна.
Проектирование звуковой зоны должно включать акустическое моделирование: в сложных уличных каньонах, вблизи шумных магистралей или в помещениях с высоким уровнем реверберации (например, вестибюли вокзалов) может потребоваться увеличение числа излучателей или их размещение на пониженной высоте – 1,2–1,5 м. от пола, чтобы сигнал оставался в зоне слышимости, а не «уходил» вверх.
Самые частые ошибки при проектировании
Проектировщики сталкиваются с типовыми вызовами:

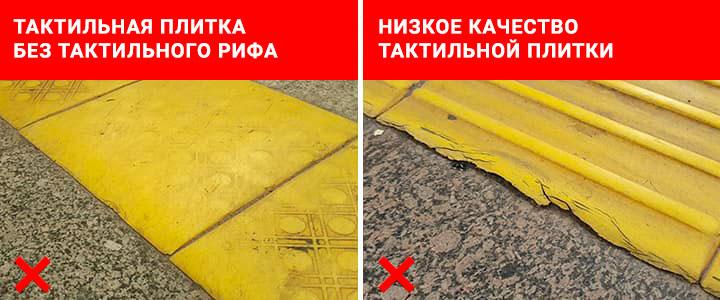

- Завал тактильной плитки снегом/листьями. Решение: укладка в уровень с покрытием, без бортиков, и использование рельефа высотой равной 5 мм.
- Заглушение звука транспортом. Решение: снижение фонового шума (экраны, озеленение) + повышение интенсивности сигнала до 65 дБ. на расстоянии 1 м. (п. 5.4 ГОСТ Р 56832-2016).
- Конфликт с уборочной техникой. Решение: применение врезных тактильных индикаторов, а не накладных (п. 4.2.2 СП 59.13330).
Важно: тактильные и звуковые элементы не должны дублировать друг друга, а дополнять. Например, полоса ведет к светофору, конусы предупреждают о бордюре, звук подтверждает: «Сейчас можно идти».
Заключение
Важно помнить, что доступность начинается не с жалости, а с профессионализма. Тактильная плитка и звуковые сигналы – это язык, на котором город говорит со своими жителями, не имеющими зрения. И задача проектировщика – продумать фразу целиком: от первой точки на маршруте до финальной цели. Когда это сделано грамотно, человек с тростью не «находит дорогу», а владеет ею. Это и есть подлинная инклюзия – не адаптация под город, а проектирование города под всех.
