Как спроектировать индукционную систему для слабослышащих: расчет, интеграция, нормы
Когда речь заходит о доступной среде, индукционную систему для слабослышащих часто воспринимают как нечто «последней очереди» – то, что можно докупить и установить уже после сдачи объекта. Это опасное заблуждение.
Индукционная система – полноценная инженерная подсистема, требования к которой закреплены в ГОСТ Р 51671-2020и СП 59.13330.2020. Ее эффективность на 80% закладывается на этапе проектирования. Попытка вписать оборудование в готовый интерьер почти всегда оборачивается компромиссами: слабый сигнал, мертвые зоны, наводки от арматуры или, что хуже, – полная непригодность для людей со слуховыми аппаратами. Разберем, как правильно заложить индукционную петлю в проектную и рабочую документацию, чтобы система работала, а не просто значилась в бумагах.
Расчет зоны покрытия и мощности: геометрия поля
Первое, что важно понять: индукционная система не озвучивает помещение, она создает магнитное поле. Оно должно равномерно покрывать зону нахождения пользователя. Согласно п. 7.2.1.3 ГОСТ Р 51671-2020, насыщенность индукционного поля должна быть не менее 400 мА/м. Это ключевой параметр, который должен быть заложен в расчеты на стадии подготовки проектной документации.

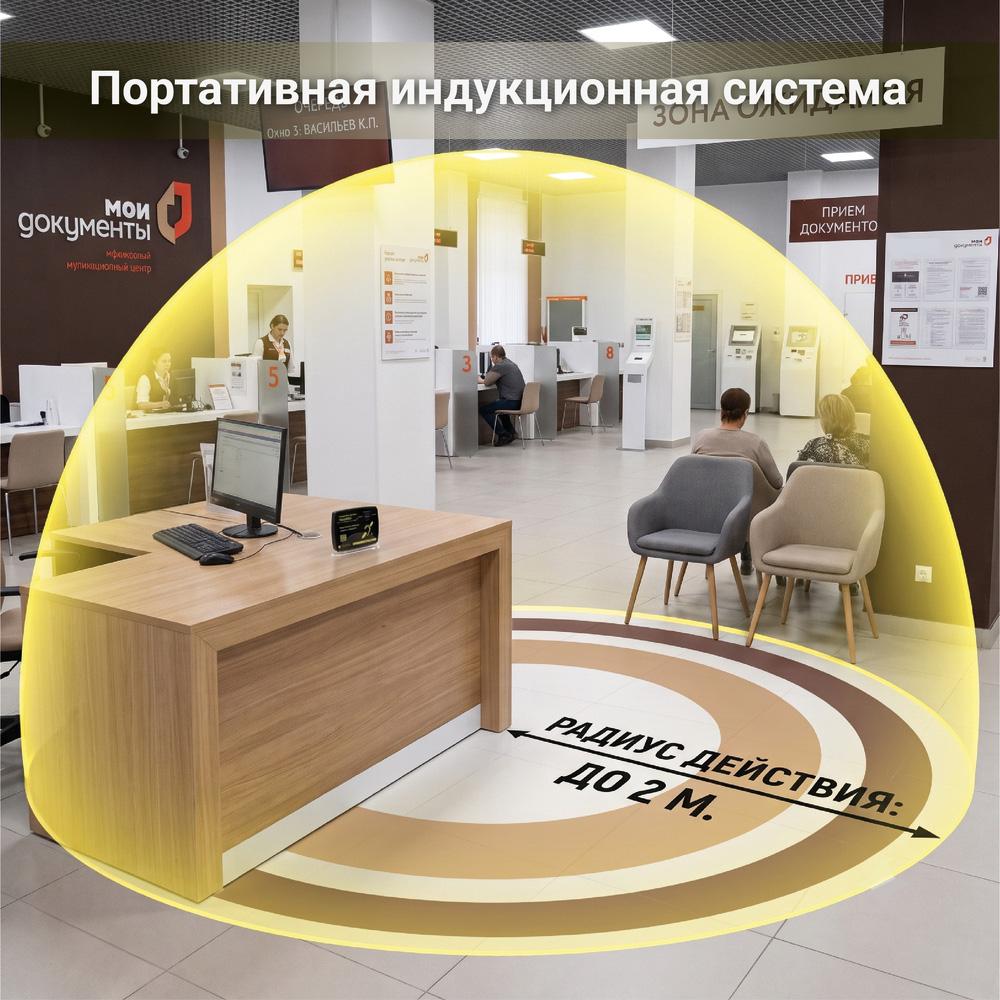

Для небольшого окна приема (касса, ресепшн) достаточно локальной системы с радиусом действия до 2 м – это требование п. 7.2.1.4 ГОСТ Р 51671-2020. Для переговорной или конференц-зала площадью до 50–100 кв. м потребуется стационарная система с периметральной петлей.
Как рассчитать количество витков кабеля? Для прямоугольного зала 5×10 м периметральная петля даст одно распределение поля, а для 7×7 м – другое. Напряженность поля максимальна именно по периметру, в центре большого зала возможен провал. Это требует либо увеличения мощности усилителя, либо прокладки контура по потолку (что также допустимо по ГОСТу), либо использования системы «массивная петля» (несколько витков). В спецификации оборудования всегда указывается максимальная площадь покрытия для конкретной модели, но проектировщик должен учитывать геометрию помещения: для квадратных залов эффективная площадь меньше, чем для прямоугольных. В сложных случаях необходим расчет с помощью специализированного ПО или обращение к производителю за готовыми схемами раскладки контура.
Материалы отделки и металлические конструкции: главные враги сигнала

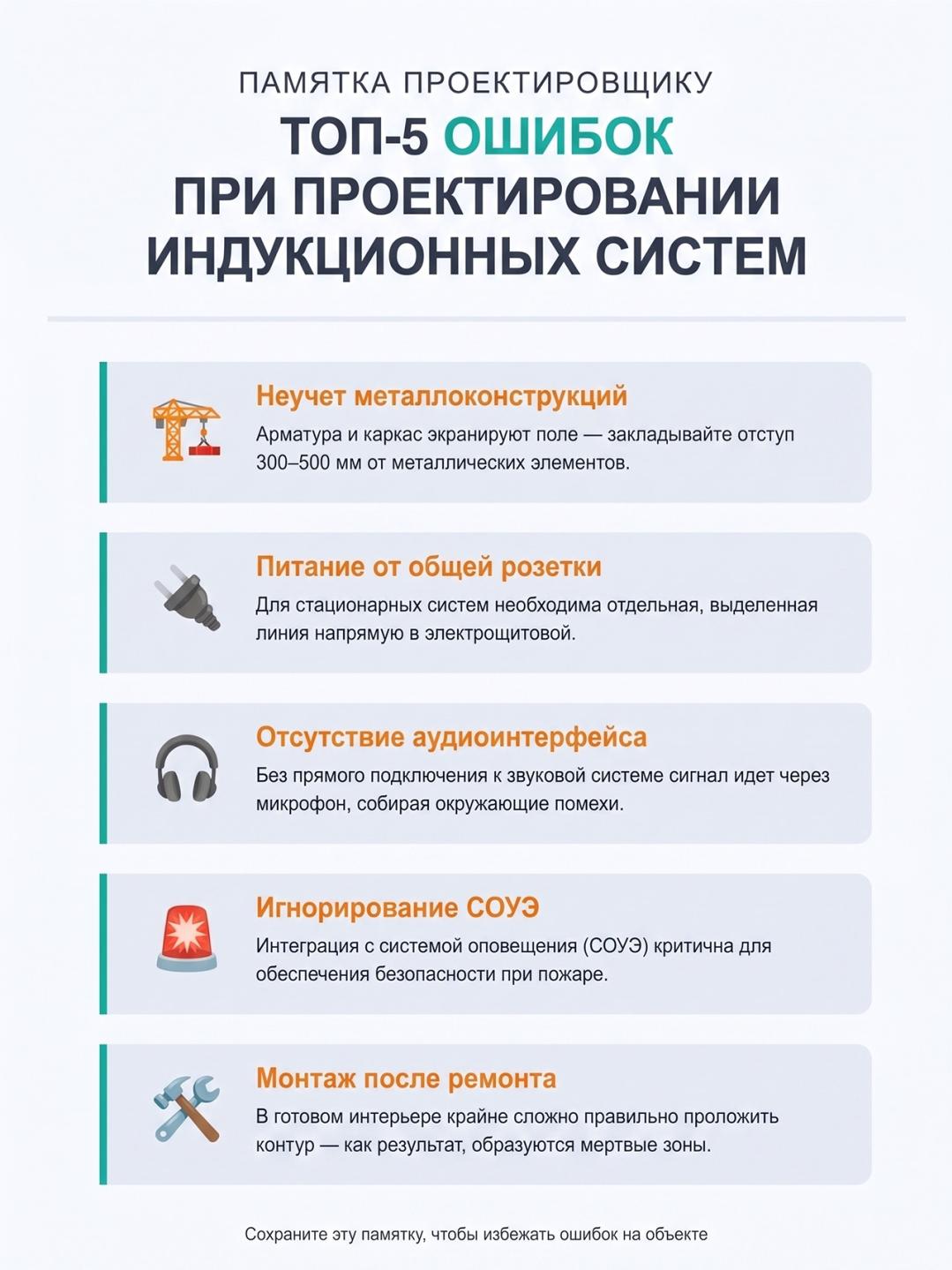

Магнитное поле не любит преград. И здесь кроется самый частый просчет проектировщиков.
- Металлический каркас здания, арматура и трубы экранируют поле, создают «тени» и мертвые зоны. При проектировании важно учитывать расположение арматуры в полу и перекрытиях.
- Металлические подвесные потолки и профили вносят сильные искажения.
- «Плавающие» полы отрывают контур от бетонного основания, что снижает эффективность.

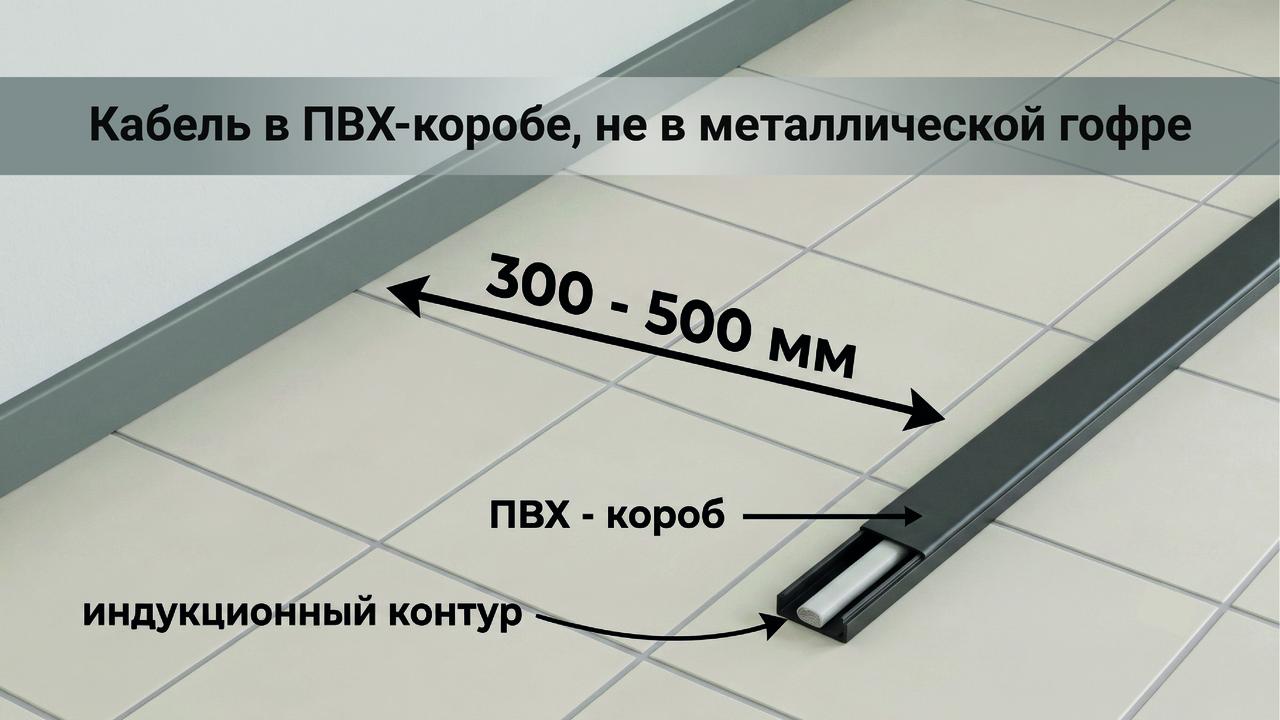

В приложении Д к ГОСТ Р 51671-2020 прямо указано: для индукционных систем возможны ослабление и гашение сигнала из-за железобетонных конструкций и металлических поверхностей. Практическое решение: прокладка кабеля контура должна выполняться с отступом от металлоконструкций минимум 300–500 мм.
Важное уточнение для проектировщиков: кабель контура нельзя прокладывать в металлических трубах или металлической гофре – это полностью экранирует сигнал. Используйте только пластиковые короба, кабель-каналы или гофрированные трубы из ПВХ. Также не допускается совместная прокладка с силовыми кабелями (220 В) – наводки от них создадут фон и помехи. Для контура применяется многожильный медный кабель сечением 1.5–2.5 мм² (например, ПВС или ШВВП), точное сечение зависит от длины контура и указывается в паспорте усилителя. Сопротивление контура должно быть в диапазоне 0.1–1 Ом – это ключевой параметр, который проверяется при пусконаладке.
Взаимодействие с электрикой, акустикой и системой оповещения
На этом этапе индукционная система пересекается сразу с тремя разделами проекта.
Электроснабжение (ЭО)
Усилителям стационарных систем требуется питание 220 В. Для больших залов необходимо выделять отдельную линию с защитным автоматом. Подключать оборудование от ближайшей розетки общего назначения нельзя – требуется отдельная точка в электрощитовой.
Акустика
Согласно п. 7.2.1.1 ГОСТ Р 51671-2020, устройства улучшения разборчивости звуковой информации подключаются к общей системе звукоусиления на объекте. В проекте нужно предусмотреть аудиоинтерфейс – разъем или коммутационный бокс, чтобы звукорежиссер мог подавать сигнал на петлю напрямую, минуя акустику зала. Это обеспечивает чистый сигнал без эха и помех.
Для проектировщика: аудиоинтерфейс – это, как правило, симметричный линейный вход (XLR) с уровнем сигнала 0 dBV или -10 dBV (зависит от модели усилителя). В спецификации нужно указывать конкретный тип разъема и уровень сигнала, чтобы на объекте не оказалось, что «разъемы не подходят». Рекомендуется предусматривать коммутационный бокс с набором входов: XLR (mic/line) и RCA (линейный) – это закрывает большинство сценариев подключения.
Система оповещения (СОУЭ)
Важнейший аспект безопасности. Индукционная система интегрируется с системой речевого оповещения. При пожаре голосовые команды должны транслироваться напрямую в слуховые аппараты слабослышащих людей. Эту связку часто упускают, хотя именно интеграция с пожарной сигнализацией и СОУЭ критична для жизни людей.
Визуальное дублирование информации
Важно помнить: индукционная система – не панацея. Согласно СП 59.13330.2020, информация для слабослышащих должна дублироваться визуально. В местах массового пребывания людей необходимо предусматривать бегущие строки, световые табло или мониторы с текстовым дублированием объявлений. Комплексный подход (звук + визуал) – единственный способ охватить все категории людей с нарушениями слуха, включая тех, кто не пользуется слуховыми аппаратами с режимом «Т».
Особенности выбора типа системы и работа с «перетеканием» сигнала
Согласно приложению Д к ГОСТ Р 51671-2020, индукционные петли дают возможность приема сигнала непосредственно через слуховые аппараты с индукционной катушкой. Однако есть важный нюанс: возможны помехи от соседних помещений, расположенных этажом выше и ниже. Если на втором этаже смонтирована петля, ее поле может «перетекать» на первый и третий этажи.
Как с этим бороться? Существует два рабочих способа:
- Фазокомпенсация – использование усилителя с возможностью регулировки фазы сигнала в контуре, что позволяет «свернуть» поле в пределах одного помещения. Эту функцию поддерживают профессиональные усилители для индукционных систем (например, VERT-500 и старшие модели).
- Экранирование пола – укладка под контур специального экранирующего материала (металлической сетки или фольги), что значительно снижает распространение поля на соседние этажи. Это решение должно быть заложено в ППР на стадии проектирования.
Что касается IR-систем: ИК-системы действительно не дают «перетекания» сигнала, но они не подходят для слабослышащих со слуховыми аппаратами в режиме «Т», так как у них нет встроенного ИК-приемника. Для конфиденциальных мероприятий (залы судебных заседаний) корректным решением будет либо отключение индукционной петли на время обсуждений с использованием индивидуальных наушников, либо использование специализированных систем с шифрованием сигнала.
Типовые решения на базе линейки Тифлоцентра «Вертикаль»
Чтобы не проектировать каждый раз с нуля, мы предлагаем проверенные комплекты, которые легко встраиваются в проектную документацию.

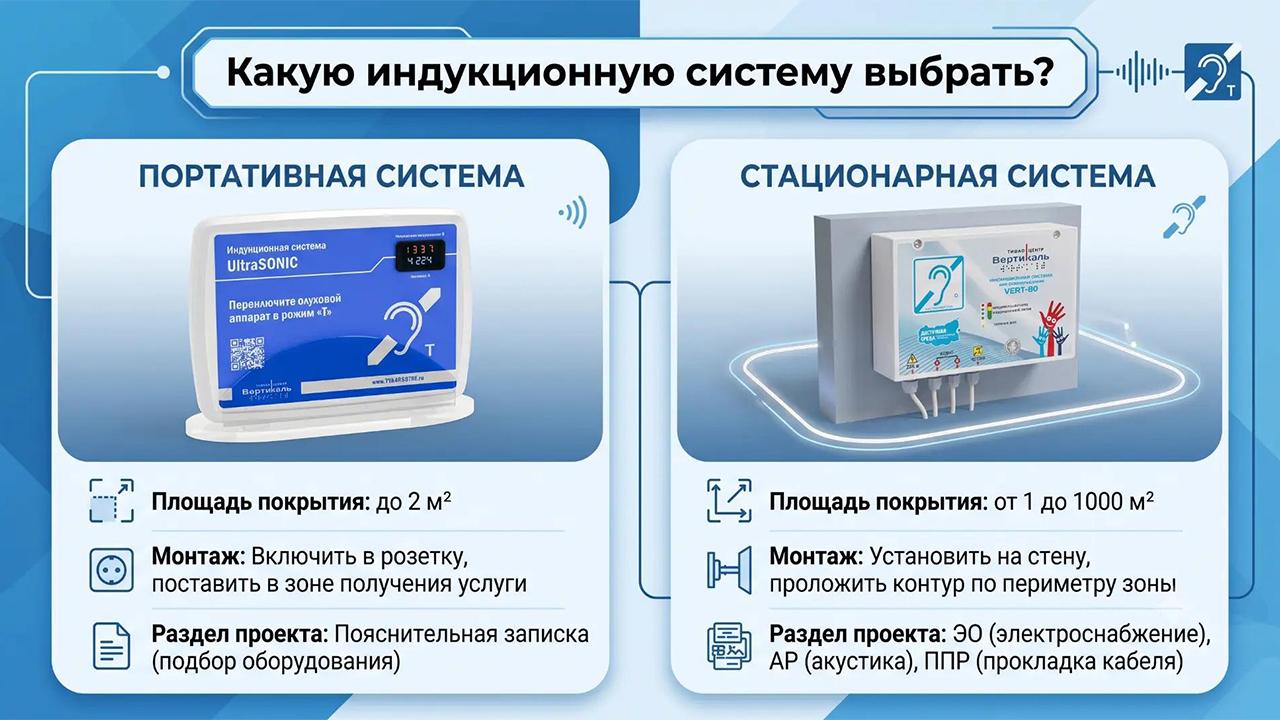

- Для кассовых и регистратурных зон (до 2 м):портативные индукционные системыс радиусом действия до 2 м, что полностью соответствует требованиям п. 7.2.1.4 ГОСТ Р 51671-2020 для мест оказания услуг.

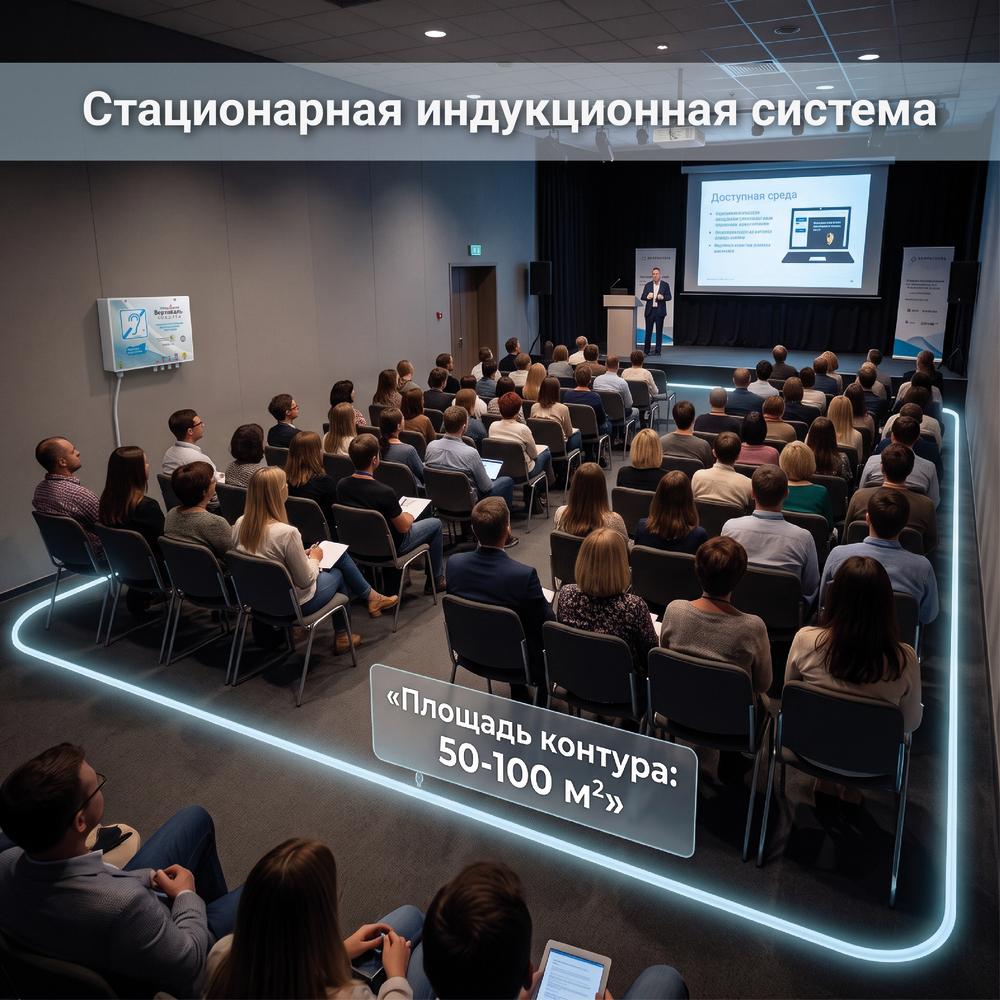

- Для переговорных, малых залов и аудиторий (до 50 кв. м):стационарная система. Усилитель монтируется в серверной или под столом, индукционный контур прокладывается по периметру помещения.
- Для больших залов и конференц-площадок (до 1000кв. м и более): системы, обеспечивающие требуемую насыщенность поля не менее 400 мА/м.
Пусконаладка и тестирование
После монтажа индукционной системы обязателен этап пусконаладки. Согласно ГОСТ Р 51671-2020, необходимо провести замеры напряженности поля с помощью специального прибора – измерителя напряженности магнитного поля (например, FSM или аналоги). Замеры выполняются на высоте 1,2 м от пола в контрольных точках по всей зоне покрытия. Значения должны быть не менее 400 мА/м. Результаты замеров оформляются протоколом, который входит в состав исполнительной документации. Без этого протокола экспертиза и приемка объекта формально не завершены.
Проектирование доступной среды – не про «галочку». Это про людей, которые должны слышать объявления о посадке, важную информацию в банке и сигналы тревоги. Индукционная система, заложенная в проект на стадии проектной документации, – гарантия того, что ваше здание будет действительно доступным.
Мы в Проектном бюро Тифлоцентра «Вертикаль» разработаем раздел доступной среды, выполним все необходимые расчеты и подготовим спецификации оборудования, которые пройдут экспертизу без замечаний.
Закажите проект создания доступной среды по форме ниже или перейдя по ссылке, и мы сделаем ваше здание удобным для всех.
