Фотолюминесцентные системы эвакуации: как соответствовать СП 59.13330 и обезопасить МГН в темноте
В условиях пожара или аварийного отключения электропитания человек с нарушением зрения, слуха или опорно-двигательного аппарата оказывается в особой зоне риска: дым скрывает визуальные ориентиры, сирены неслышимы, а рельеф пола может быть нарушен обломками. Фотолюминесцентные эвакуационные системы (ФЭС) – это не запасной, а основной навигационный слой для маломобильных групп населения в зданиях, где, по требованию СП 59.13330.2020, безопасность эвакуации всех посетителей является обязательным условием проектирования.
Ключевое преимущество ФЭС – ее автономность. Элементы, изготовленные на базе стронциевого алюмината, накапливают световую энергию от искусственного или естественного освещения и отдают ее в виде длительного свечения – до 72 часов. Это делает систему устойчивой к отказам электросети, генераторов и даже аккумуляторов аварийного освещения.
Нормативная база
Проектирование ФЭС для учета интересов МГН должно опираться на три ключевых документа, вступивших в силу и действующих на 2025 год:
1. ГОСТ 34428-2018 «Системы эвакуационные фотолюминесцентные. Общие технические условия» – основной норматив, введенный в действие с 1 мая 2022 года и полностью заменивший ГОСТ Р 12.2.143-2009. Ссылка на последний в проектной документации является грубой ошибкой и ведет к отрицательному заключению экспертизы.
2. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» – задает требования к доступности путей эвакуации, включая их обозначение, размещение и дублирование информации для различных категорий МГН.
3. СП 1.13130.2020 «Системы противопожарной защиты. Эвакуационные пути и выходы» – устанавливает общие требования к геометрии, ширине, количеству и оснащению эвакуационных выходов, в том числе для помещений с постоянным пребыванием МГН (группы М2–М4).
Важно: ГОСТ Р 51671-2020 регулирует средства связи и информации технического общего пользования (телефоны, кнопки вызова, информационные стойки) и не содержит требований к ФЭС – упоминание в нем «п. 6.2.1.7» применительно к фотолюминесцентным знакам технически невозможно и юридически некорректно.
Технические требования
ГОСТ 34428-2018 вводит классификацию фотолюминесцентных материалов по остаточной яркости. Для путей эвакуации в зданиях, посещаемых МГН, допустим только класс КС-2 или КС-3, обеспечивающий:
- яркость не менее 200 мкд/м² через 10 минут после отключения освещения;
- яркость не менее 25 мкд/м² через 60 минут;
- длительность послесвечения не менее 1440 минут (24 часа) до уровня 0,3 мкд/м².
Цветовое исполнение строго регламентировано: единственно допустимый цвет свечения – зеленый. Желтый люминофор, ранее применявшийся, запрещен с введением ГОСТ 34428-2018, так как хуже воспринимается в условиях дыма и не соответствует международной кодировке «выход/безопасность».
Размеры знаков определяются по ГОСТ 12.4.026 и ГОСТ 34428: минимальный размер – 100×200 мм., при этом площадь фотолюминесцентного экрана должна составлять не менее 0,01 м².
Принципы проектирования: непрерывность, дублирование, доступность

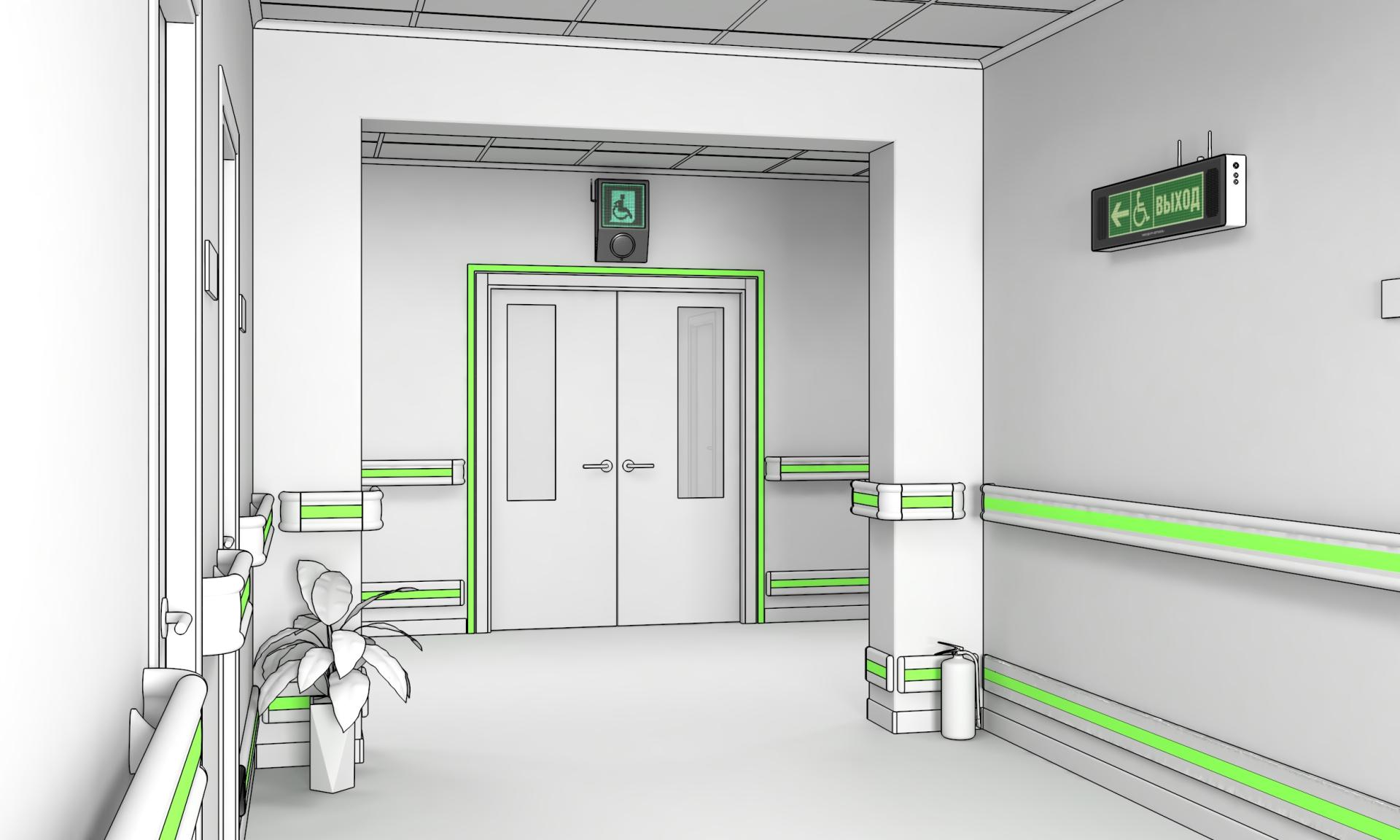

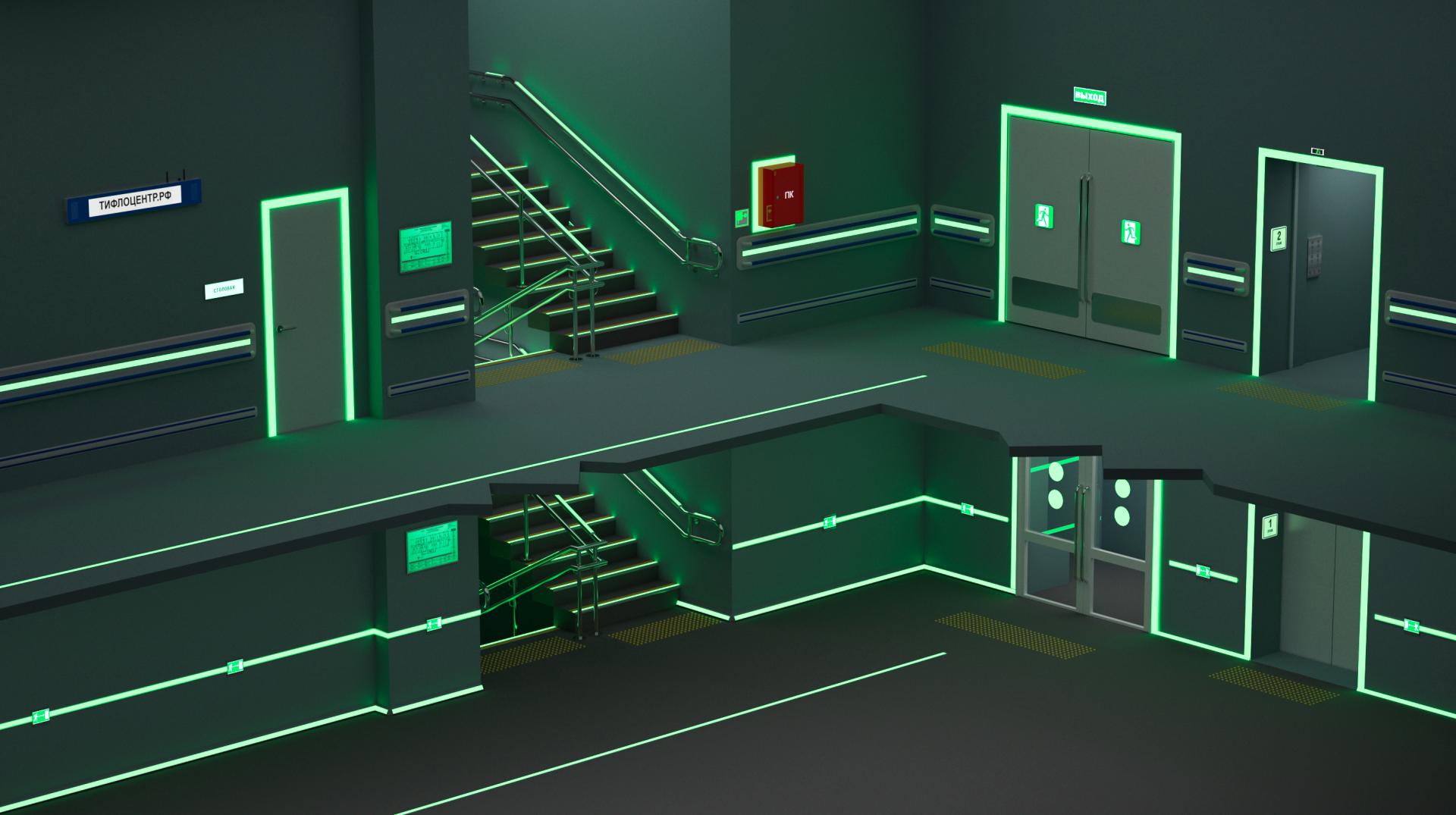

ФЭС – это система, а не набор отдельных знаков. Ее элементы включают: знаки, указатели, планы эвакуации, напольную разметку и контурную маркировку дверей. Их размещение должно обеспечивать непрерывную трассу от любой точки зоны пребывания МГН до безопасной зоны.
Двухуровневое размещение
Согласно п. 4.4 СП 59.13330, эвакуационные знаки размещаются на двух высотах:
- 1,5–1,8 м. – в зоне зрения стоящего человека и при спуске по лестнице;
- 0,4–0,6 м. – в зоне видимости сидячего положения (инвалидная коляска, ребенок, человек, передвигающийся на корточках в дыму).
Это требование не рекомендательное, а обязательное – и подлежит проверке.
Напольная разметка и контуры дверей
По всей длине пути эвакуации устраивается сплошная фотолюминесцентная полоса шириной 25–50 мм. На лестницах разрыв допустим только на площадке – и трасса должна возобновляться с той же стороны, с которой подходил пользователь.

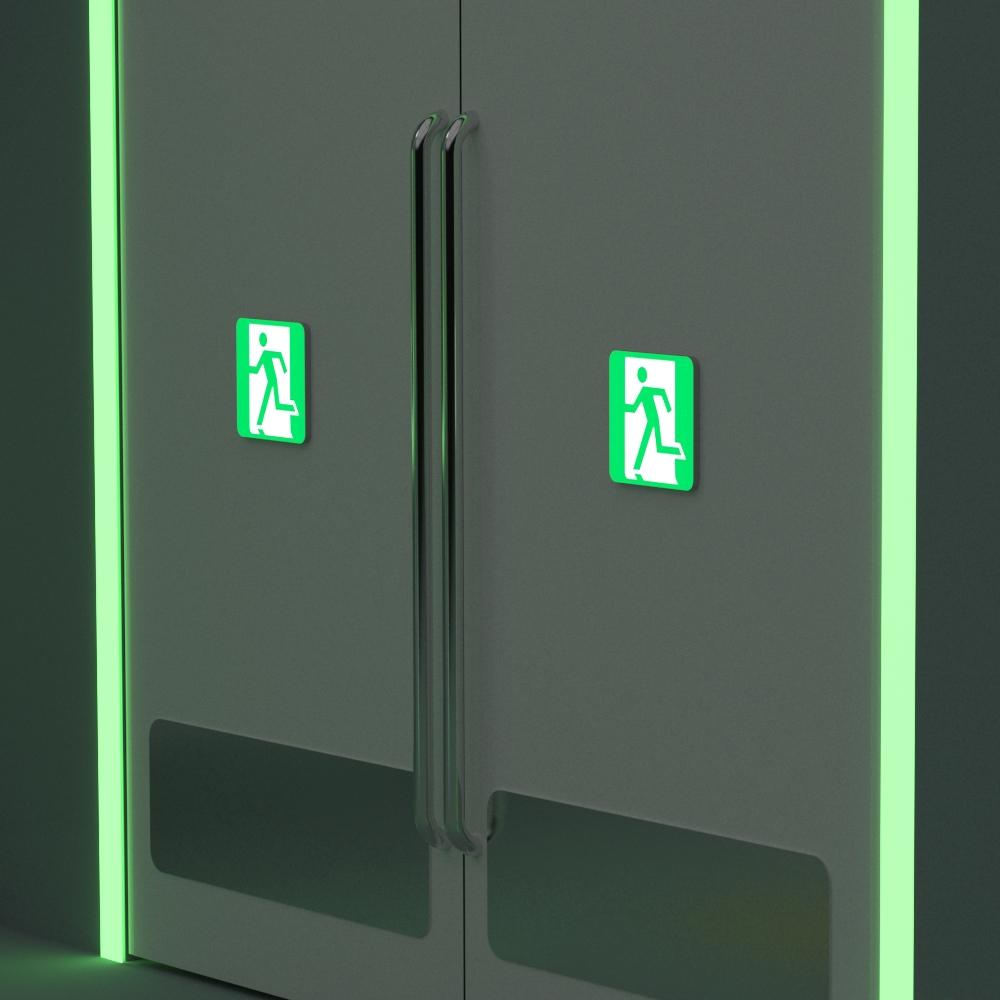

Каждая створка прозрачной или остекленной двери эвакуационного выхода обязательно маркируется кругом из фотолюминесцентного материала диаметром не менее 150 мм. со стороны помещения, а контур дверного проема – сплошной полосой с акцентом на ручке.
Тактильное дублирование для незрячих
ГОСТ 34428-2018 не требует тактильного рельефа, но СП 59.13330.2020, п. 4.4, прямо обязывает проектировщика обеспечивать «безопасное передвижение и эвакуацию» всех категорий МГН – включая полностью незрячих. Поэтому в инклюзивных проектах применяются комбинированные решения:
- рельефные стрелки и символы высотой 2–3 мм. на знаках;
- тактильные таблички рядом со знаками с дублированием текста шрифтом Брайля;
- интеграция фотолюминесцентной полосы с направляющим тактильным индикатором (УНИ) по ГОСТ Р 52875-2018 – что создает единый маршрут, читаемый и рукой, и глазом.
Такой подход реализует принцип избыточности информации – ключевой для безошибочной ориентации в стрессовых условиях.
Интеграция с другими системами безопасности
ФЭС не заменяет, а дублирует электрические и акустические системы. По СП 484.1325800.2020 и СП 1.13130.2020, фотолюминесцентные знаки должны точно соответствовать расположению электрических эвакуационных знаков, подключенных к системе оповещения. Любой разрыв в логике – например, стрелка «налево» у ФЭС и «направо» у электрического указателя – создает критическую угрозу дезориентации.
Особое внимание – планам эвакуации. С 1 мая 2022 года они обязательно изготавливаются на фотолюминесцентных материалах и размещаются в соответствии с п. 9.3.9 ГОСТ 34428-2018: на высоте 1,5–1,7 м., в хорошо освещенных зонах, с учетом направления подхода.
Эксплуатация и контроль
Проект должен предусматривать возможность технического обслуживания. ГОСТ 34428-2018 требует ежегодной проверки яркости элементов ФЭС – измерение проводится люксметром-яркомером через 10 минут после отключения освещения. При падении ниже 200 мкд/м² – элемент подлежит замене.
Материалы должны быть устойчивы к истиранию, влаге и УФ-излучению (испытания – по приложению Ж ГОСТ 34428). Предпочтение – композитам на алюминиевой основе, а не клеевым пленкам, подверженным отслоению и загрязнению.
Заключение
Фотолюминесцентная эвакуационная система – это «тихий проводник», который не требует питания, не издает звука и не требует обучения. Ее задача – работать тогда, когда все остальное молчит. Для проектировщика это означает: не просто «повесить пару знаков», а создать единый, непрерывный, избыточно информированный маршрут, соответствующий ГОСТ 34428-2018, СП 59.13330.2020 и СП 1.13130.2020. Только так можно реализовать базовое право человека с инвалидностью – право на безопасную эвакуацию наравне со всеми.
