Эвакуационные пути и выходы: как спроектировать безопасную эвакуацию МГН из зданий с круглосуточным пребыванием?
Проектирование доступной среды не сводится к пандусам и широким дверям. Главный вызов для инженера – обеспечить безопасную эвакуацию маломобильных групп населения (МГН) из объектов с круглосуточным пребыванием людей: больниц, домов престарелых, интернатов и гостиниц. При пожаре каждая секунда критична, а стандартные пути, рассчитанные на здорового человека, нередко становятся ловушкой для колясочника или слабовидящего.
Как спроектировать инфраструктуру, чтобы коридор, ведущий к выходу, не превращался в препятствие? Рассмотрим ключевые узлы эвакуации: от планировки коридоров до технических решений оповещения.
Коридоры и пути движения: геометрия безопасности
Эвакуация начинается в коридоре. Для маломобильного человека коридор – это управляемая трасса, а не просто проход. Согласно СП 1.13130.2020«Системы противопожарной защиты. Эвакуационные пути и выходы» (с изменениями, вступившими в силу с 1 ноября 2024 года), ширина пути эвакуации по коридору должна составлять не менее 1,4 метра при его длине между лестницами (или торцом коридора и лестницей) до 40 метров. При большей длине ширина увеличивается до 1,6 метра.
Важное требование для коридоров протяженностью более 40 метров: их необходимо разделять противопожарными перегородками не ниже 2-го типа с дверями, оборудованными устройствами самозакрывания. Перегородки устанавливаются на расстоянии не более 30 метров друг от друга и от торцов коридора. Это позволяет локализовать дым и выигрывает время для эвакуации маломобильных людей.
Если на пути эвакуации предусмотрены турникеты, ширина прохода для колясочников должна составлять не менее 0,9 метра. При этом суммарная ширина всех проходов обязана равняться требуемой ширине стандартного эвакуационного пути. Для обеспечения возможности разворота коляски на 180 градусов в коридорах и зонах накопления требуется свободное пространство диаметром не менее 1,4 метра.
Для зданий выше двух этажей СП 1.13130.2020 предписывает использование эвакуационных лифтов (подъемников), которые должны размещаться в незадымляемых лестничных клетках или шахтах с подачей воздуха при пожаре. Это критически важный элемент, без которого эвакуация МГН с верхних этажей невозможна.
Особое внимание – зонам накопления. В проектах для объектов с круглосуточным пребыванием специалист всегда предусматривают места ожидания помощи в холлах и рекреациях. Зоны безопасности должны иметь площадь не менее 2 кв. метровна одного колясочника, защиту от дыма (автономную или с подпором воздуха), а также двустороннюю голосовую связь с помещением диспетчера.

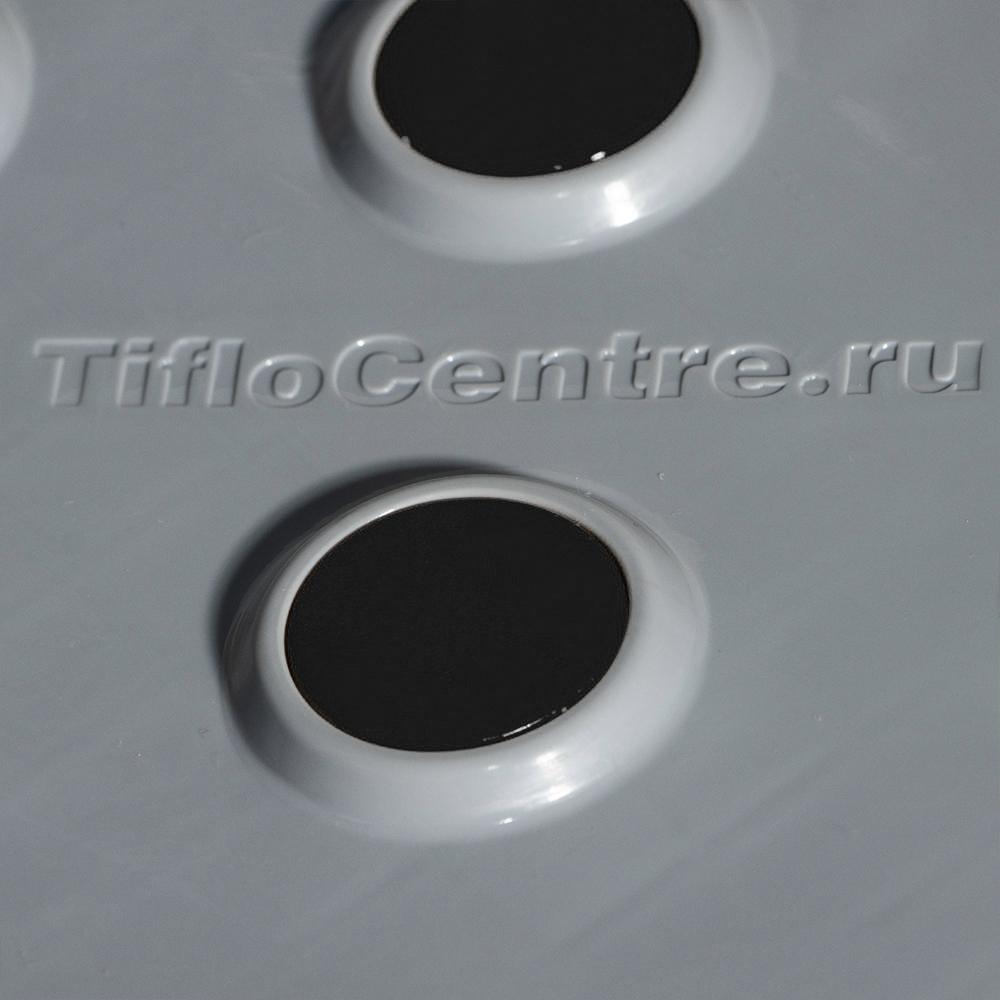

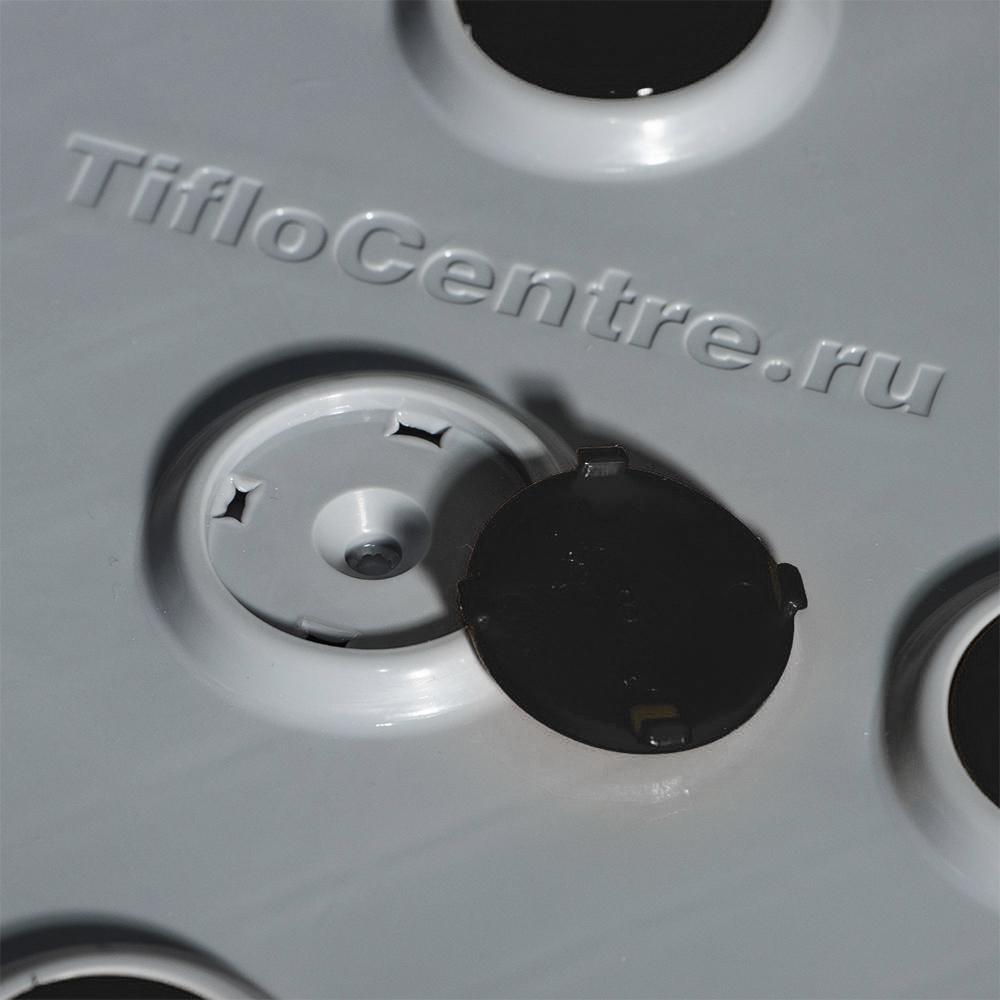

Для безопасного и интуитивно понятного движения по коридорам и зонам накопления мы рекомендуем использовать тактильную напольную разметку – например, тактильную плиткус контрастными сменными рифами для обозначения направления движения и плиткудля предупреждения о препятствиях. Важно понимать: тактильная плитка и звуковые маяки не заменяют штатные системы оповещения и управления эвакуацией (СОУЭ), а служат дополнительными вспомогательными средствами ориентации для людей с полной потерей зрения. Вся продукция включена в реестр Минпромторга РФ, что упрощает закупки в рамках 44-ФЗ.
Оповещение пожарной сигнализации: голос и визуальный контакт
Для человека с нарушением слуха или зрения стандартной сирены недостаточно. Здесь ключевую роль играет оповещение пожарной сигнализации, построенное на принципе дублирования сигналов.
Важное уточнение по нормативной базе: до 1 июня 2026 года включительно действует старая редакция СП 3.13130.2009. С 1 июня 2026 года вступает в силу новый СП 3.13130.2026 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре», который полностью заменит редакцию 2009 года. Документ отменяет прежнюю классификацию «1-5 типов СОУЭ»: теперь выбор способа оповещения (звуковой, речевой, световой, тактильный) определяется в зависимости от типа объекта.
Ключевые требования нового документа для МГН:
●уровень речевого сигнала должен превышать фоновый шум на 10–15 дБА, а разборчивость речи должна обеспечиваться на 90% площади помещения;
●для людей с нарушениями слуха предусматриваются вибрационные и электротоковые оповещатели – не менее одного устройства и/или не менее 3% от вместимости объекта;
●абонентские устройства экстренной связи обязательны в пожаробезопасных зонах, у выходов из залов и в лифтовых холлах.
Человек, заблокированный в комнате или лифтовом холле, должен иметь возможность связаться с диспетчером. Нормы требуют наличия двусторонней голосовой связи в безопасных зонах.
Для решения этих задач Тифлоцентр «Вертикаль» предлагает звуковой маяк с беспроводной кнопкой активации VERTICAL-1/14/IR– устройство, которое при приближении или нажатии кнопки воспроизводит речевое сообщение, помогая незрячему человеку сориентироваться в пространстве и найти безопасный выход. Повторим: это дополнительное средство, оно не отменяет требования к штатной СОУЭ, но значительно повышает эффективность эвакуации для людей с глубокими нарушениями зрения. Для комплексного информирования на входных группах и путях эвакуации также применяются тактильно-звуковые табличкис возможностью записи сообщения длительностью до 90 секунд и сменным тактильным полем.
Нормативная база: как избежать ошибок
При проектировании доступной среды необходимо руководствоваться СП 59.13330.2020«Доступность зданий и сооружений для маломобильных групп населения». Этот документ устанавливает требования ко всем функционально-планировочным элементам: входным узлам, коммуникациям, путям эвакуации, зонам обслуживания.
Особое внимание следует уделять путям эвакуации: они должны исключать встречные потоки. В коридорных системах здравоохранения (палатные корпуса) коридоры длиннее 40 метров необходимо разделять противопожарными перегородками 2-го типа с дверями, оборудованными доводчиками.
От двери до улицы: финальный этап
Выход из здания – самый ответственный этап. Если объект оснащен системой контроля доступа (турникеты или электромагнитные замки), в проекте должна быть предусмотрена возможность их автоматической или дистанционной разблокировки при пожаре. Согласно изменениям в СП 1.13130.2020, перед выходом необходимо предусматривать устройство распашных калиток шириной не менее ширины основного выхода. Калитки должны открываться вручную (с возможностью блокировки в открытом состоянии) либо автоматически/дистанционно по сигналу пожарной тревоги.

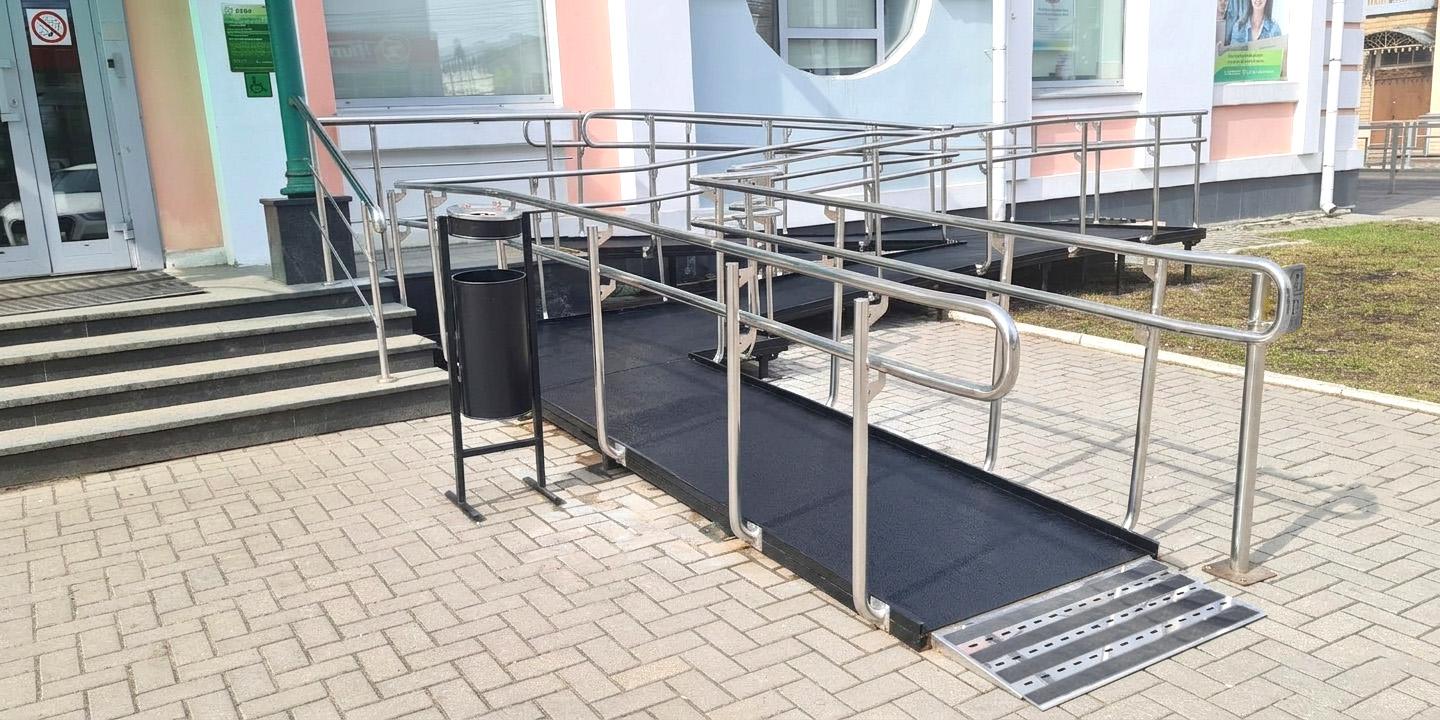

Пандус на выходе обязан иметь нескользящее покрытие и поручни, выступающие на 0,3 метра за край марша (требование ГОСТ Р 51261). Это требование часто упускают, хотя именно на стыке дверного проема и пандуса при спешной эвакуации происходит большинство травм.

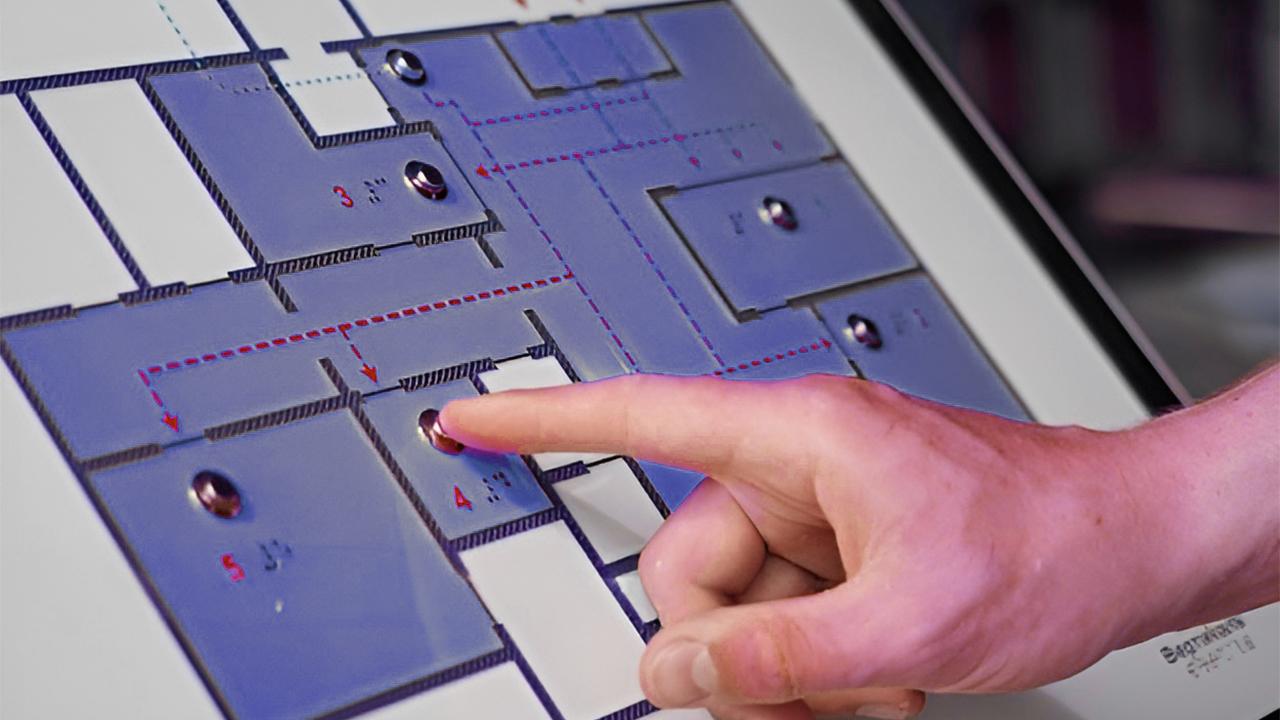

Для ориентации незрячих людей на путях эвакуации и у выходов из здания мы рекомендуем устанавливать тактильно-звуковые мнемосхемы. Эти устройства позволяют получить полную информацию о расположении путей эвакуации, выходов и зон безопасности с помощью встроенной системы воспроизведения тифлокомментариев.
Заключение
Проектирование эвакуации для МГН требует системного подхода: от геометрии коридора до громкости речевого оповещения в каждой комнате. Проектное бюро Тифлоцентра «Вертикаль» обладает многолетним опытом в разработке проектной документации, поставке оборудования и сопровождении объектов под ключ. Мы помогаем сделать здания соответствующими букве закона и духу безопасности – для каждого человека независимо от его физических возможностей.
По вопросам проектирования, поставки оборудования и комплексной адаптации объектов обращайтесьв Проектное бюро Тифлоцентра «Вертикаль». Ознакомиться с полным каталогом продукции можно на этой странице.
