Дверь на входной группе – главный барьер на пути к доступности
Представьте: человек на кресле-коляске подъезжает к зданию, но дверной проем оказывается слишком узким. Или слабовидящий посетитель не может найти вход, потому что прозрачная дверь сливается со стеной. Или мама с коляской не в силах открыть тяжелую створку из-за тугих доводчиков.
К сожалению, такие ситуации – не редкость. По данным обследований, проводимых проектным бюро Тифлоцентра «Вертикаль», именно входная группа чаще всего оказывается непреодолимым барьером для МГН (маломобильных групп населения).
Ошибки, допущенные при проектировании входной группы двери, невозможно исправить косметическим ремонтом. Это требует серьезной реконструкции, которая обходится в разы дороже, чем грамотное проектирование на старте.
Как спроектировать вход для инвалидов и других категорий МГН так, чтобы он был по-настоящему доступным? Разберем ключевые требования, продиктованные актуальными нормативами, и предложим готовые технические решения от Тифлоцентра «Вертикаль».
Ширина дверного проема – основа доступности
Вход для инвалидов в кресле-коляске начинается с ширины дверного проема. Согласно СП 59.13330.2020 (актуализированная редакция СНиП 35-01-2001), ширина проема в свету должна составлять не менее 0,9 м.
Это означает, что при полностью открытой двери (на 90°) свободное пространство должно быть не уже указанного значения. Если вы планируете двухстворчатую дверь, ширина активной створки также должна быть не менее 0,9 м.
Важное дополнение: если через этот вход эвакуируется более 15 человек из числа МГН (группы мобильности М2-М4), ширину дверного проема рассчитывают по специальным нормам, которые обычно требуют большего значения.
Пространство для маневрирования: тамбуры и площадки

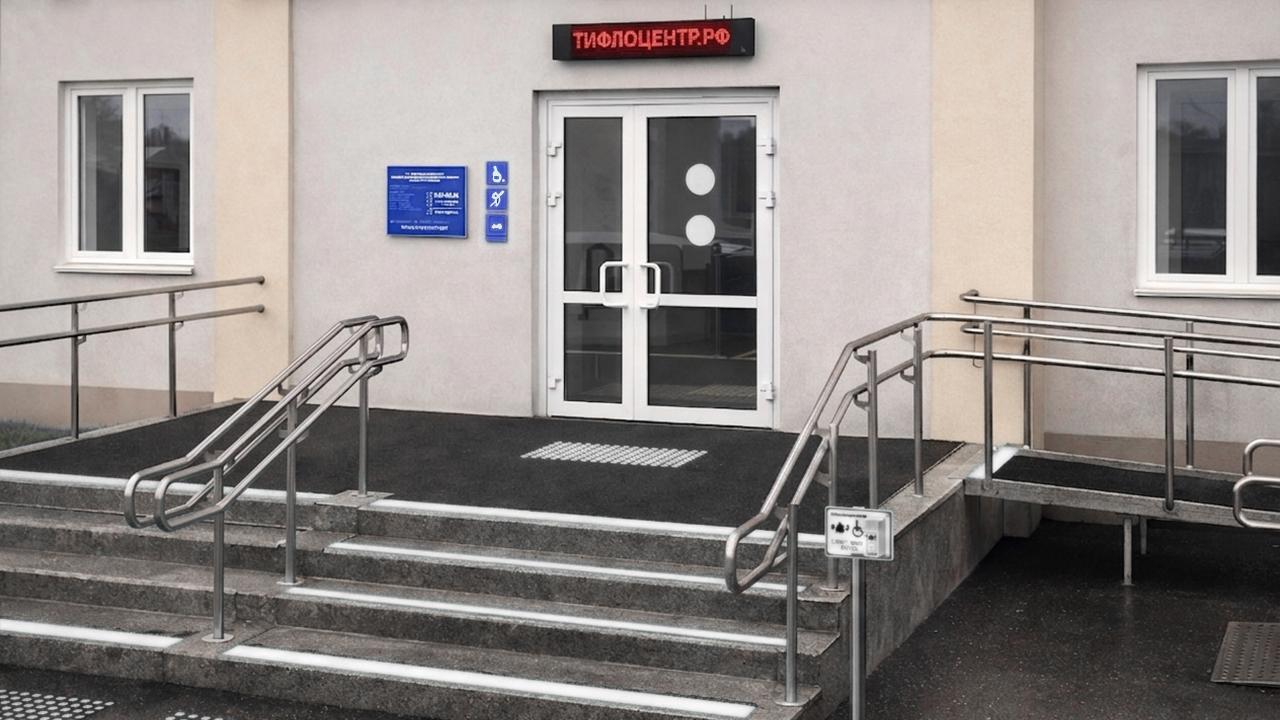

Входная дверь – это не только проем. Это целая система, включающая входную площадку и тамбур. Именно здесь чаще всего выявляются критические нарушения при обследовании.
Требования к этим зонам строги:
- Входная площадка с пандусом должна иметь размеры не менее 2,2 х 2,2 м.
- Глубина тамбура при последовательном открывании дверей – не менее 2,45 м при ширине от 1,6 м.
- Диаметр зоны для разворота коляски внутри тамбура – не менее 1,4 м, и эта зона не должна пересекаться с зоной открывания двери.
Только соблюдение этих размеров обеспечивает возможность самостоятельного заезда, разворота и выезда из здания.
Пороги: миллиметры имеют значение
Даже маленький порог может стать стеной для колес кресла-коляски или точкой опоры для спотыкания человека с тростью.
Норматив предельно точен: пороги и перепады высот на путях движения МГН (включая входные двери) не должны превышать 0,014 м, то есть 14 мм.
Если технология требует устройства порога (например, для герметизации), предусмотрите специальные накладки, создающие плавный переход, или используйте системы с выравниванием пола.
Усилие открывания: комфорт начинается с усилия 50 Н
Для человека с ограниченными возможностями рук, а также для пожилого посетителя каждое лишнее усилие критично.
Согласно пункту 6.1.5 СП 59.13330.2020, усилие открывания двери не должно превышать 50 Н (ньютон).
Что это значит на практике? Дверь должна открываться легким нажатием или потягиванием одной рукой без рывков и значительного напряжения.
Для обеспечения этого требования необходимо грамотно подбирать доводчики. Они должны обеспечивать плавное и нормированное закрытие с задержкой не менее 5 секунд, но не создавать чрезмерного сопротивления при открывании. Тифлоцентр «Вертикаль» предлагает доводчики, адаптированные под различные весовые категории дверей.
Автоматические двери: технологичное решение для доступности
Для объектов с высокой проходимостью или для упрощения доступа тяжелых категорий МГН рекомендуется использовать автоматические распашные или раздвижные двери. СП 59.13330.2020 допускает их применение, но с оговорками: такие двери на путях эвакуации должны иметь функцию «антипаника» (возможность открыть их вручную при пожаре).
Система «Доступный вход» от Тифлоцентра «Вертикаль» – готовое решение, объединяющее антивандальную кнопку вызова с тактильной маркировкой, блок управления и привод двери. Нажатие на кнопку открывает дверь без физического усилия – идеально для входа инвалидов-колясочников.
Эргономичные ручки: правильная форма и высота
Ручки дверей – еще один важный элемент, который часто недооценивают.
Нормативы предписывают использовать С-образные и П-образные ручки – ими удобно управлять одной рукой, их легко захватить при ослабленной кисти. Диаметр сечения (для круглых ручек) должен быть в диапазоне 30–50 мм.
Высота установки ручки – от 0,85 до 1,1 м от уровня пола . Такое расположение доступно как для человека на кресле-коляске, так и для низкорослого посетителя или ребенка.
Тактильная навигация: информация для незрячих
Вход для слабовидящих требует особого подхода. Дверь и подход к ней должны быть идентифицированы тактильно и визуально.

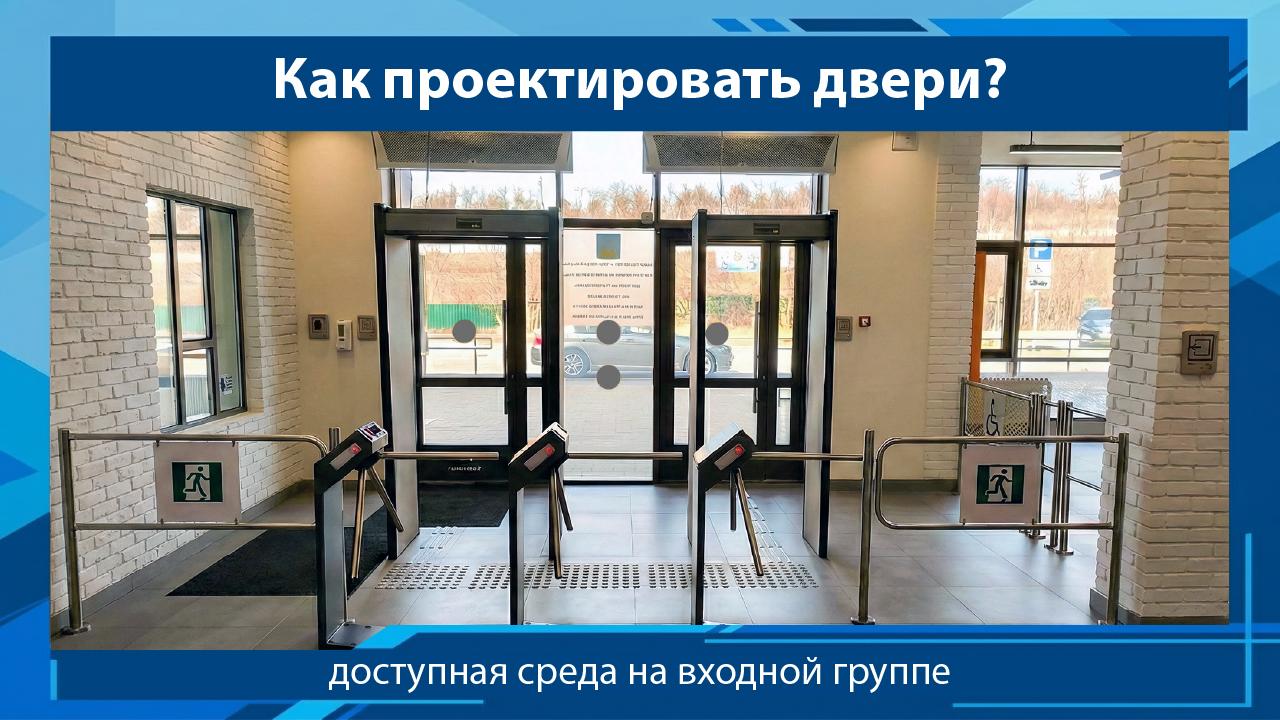

Контрастная маркировка прозрачных дверей
Прозрачные двери – частая причина травм незрячих и слабовидящих людей. СП 59.13330.2020 предписывает наносить на остекление яркие контрастные маркеры:
- Форма: круг диаметром 0,1–0,2 м или прямоугольник высотой от 0,1 м и шириной от 0,2 м.
- Расположение: на двух уровнях – 0,9–1,0 м и 1,3–1,4 м от пола.
- Стороны: с обеих сторон дверного полотна.
Тактильная предупредительная разметка перед дверью
Тактильные напольные указатели располагаются перед дверью:
- Если дверь открывается на себя - на расстоянии, равном ширине полотна двери
- Для раздвижных дверей, а также если дверь открывается от себя – на расстоянии 300 мм от положения двери в закрытом состоянии.
Указатель глубиной от 500 до 600 мм, шириной равной ширине дверного проема. Рифы типа усеченных конусов, усеченных куполов, расположенных в шахматном или линейном порядке.
Тифлоцентр «Вертикаль» предлагает для этих целей тактильную плиткуили отдельные тактильные индикаторы, которые надежно фиксируются на любом типе покрытия.
Тактильная информационная табличка
Рядом с дверью (со стороны дверной ручки), на высоте 1,2–1,6 м и на расстоянии 0,1 м от края проема, размещается тактильная табличка с названием организации или кабинета, дублированная шрифтом Брайля.
Современное решение – модульные системы «VERTICAL»от Тифлоцентра «Вертикаль». Они выполнены из анодированного алюминия, позволяют легко заменять информационное поле и соответствуют всем требованиям ГОСТ Р 51671.
Распространенные ошибки при проектировании входа для МГН
Опыт наших инженеров позволяет выделить топ-5 ошибок, которые выявляются при обследовании входных групп:
|
№ |
Ошибка |
Нормативное требование |
|
1 |
Ширина дверного проема в свету менее 0,9 м |
Не менее 0,9 м |
|
2 |
Порог более 14 мм |
Не более 14 мм |
|
3 |
Усилие открывания более 50 Н |
Не более 50 Н |
|
4 |
Отсутствие свободного пространства для маневра перед дверью |
Глубина не менее 1,5 м |
|
5 |
Отсутствие контрастной маркировки на остеклении |
Круги на двух уровнях |
Проектирование входа для инвалидов – задача, требующая внимания к десяткам нормативных требований и знания современных технических решений.
Не рискуйте – доверьте адаптацию входной группы профессионалам. Проектное бюро Тифлоцентра «Вертикаль» предлагает полный цикл услуг:
- Обследование существующей входной группы с выдачей технического заключения.
- Проектирование решений по обеспечению доступа МГН в соответствии с СП 59.13330.2020.
- Подбор и поставку оборудования: доводчики, ручки, тактильные таблички и плитка, системы автоматического открывания.
- Сопровождение согласования раздела «Мероприятия по обеспечению доступа МГН» при прохождении экспертизы.
Свяжитесь с нами уже сегодня, чтобы получить бесплатную консультациюспециалиста и коммерческое предложение на адаптацию вашего объекта.
