Проектирование входной группы (установка пандуса) согласно разработанному проекту ОДИ в помещениях ветеринарной клинике "Денталвет"
Представляемый проект входной группы разработан компанией "Вертикаль". В рамках проекта планируется установка пандуса для маломобильных групп населения (МГН) на входной группе в помещении ветеринарной клинике "Денталвет", расположенной по адресу: Российская Федерация, г. Москва, вн.тер.г. муниципальный округ Митино, ул. Дубравная, д.38.
Проектная документация основана на техническом задании на разработку проектной документации; исходных данных, представленных заказчиком; действующих ГОСТах, нормах и правилах.
Входная группа помещения ветеренарной клиники "Денталвет"

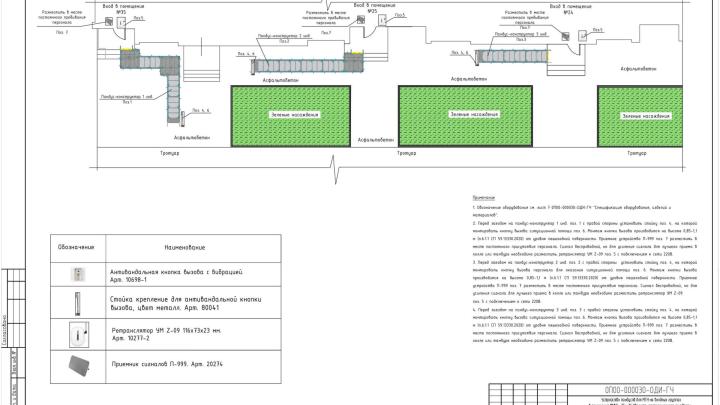

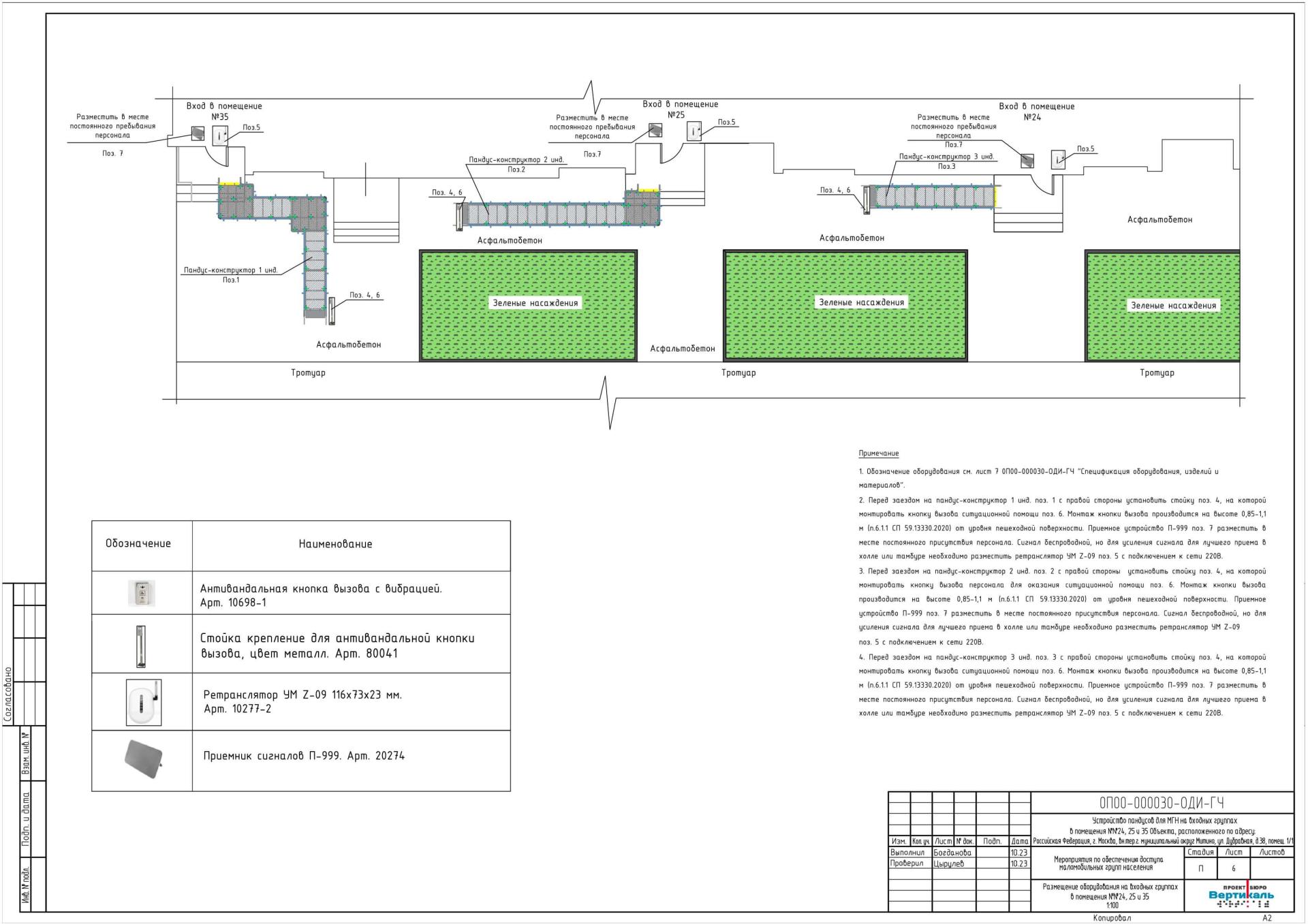

На входной группе имеется крыльцо высотой 420 мм, размеры площадки крыльца перед входной дверью 3130х1750 мм. На входную группу помещения ветеринарной клиники монтируется пандус-конструктор индивидуального изготовления.

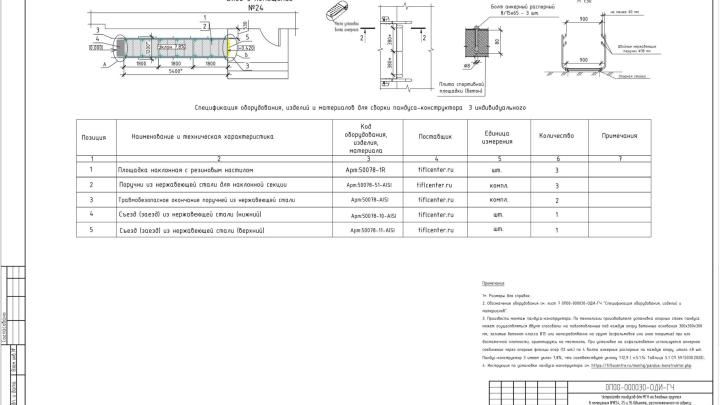

Монтаж пандуса-конструктора производится по технологии производителя. Установка опорных стоек пандуса может осуществляться двумя способами: на подготовленные под каждую опору бетонные основания 300х300х300 мм, залитые бетоном класса В15 или непосредственно на грунт (асфальтовое или иное покрытие) при его достаточной плотности, ориентируясь на местность. При установке на асфальтобетон используется анкерное соединение через опорные фланцы опор (12 шт.) по 4 болта анкерных распорных на каждую опору, итого 48 шт. Пандус-конструктор имеет уклон 7,8%, что соответствует уклону 1:12,9 ( п.5.1.14 Таблица 5.1 СП 59.13330.2020).
Перед заездом на пандус-конструктор с правой стороны будет установлена стойка с кнопкой вызова ситуационной помощи. Монтаж кнопки вызова производится на высоте 0,85-1,1 м (п.6.1.1 СП 59.13330.2020) от уровня пешеходной поверхности. Приемное устройство П-999 разместить в месте постоянного присутствия персонала. Сигнал беспроводной, но для усиления сигнала для лучшего приема в холле или тамбуре необходимо разместить ретранслятор УМ Z-09 с подключением к сети 220В.
Перечень использованных нормативных и регламентирующих документов
1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп
населения». Актуализированная редакция СНиП 35-01-2001.
2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования
с учетом доступности для маломобильных групп населения» (с Изменениями №1).
3. СП 138.13330.2012 «Общественные здания и сооружения, доступные
маломобильным группам населения. Правила проектирования» (с Изменениями №1).
4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
5. ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп
населения. Типы и общие технические требования».
6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов.
Технические требования».
7. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению.
Технические требования».
8. Приказ Минтруда России от 30.07.2015 № 527н "Об утверждении Порядка
обеспечения условий доступности для инвалидов объектов и предоставляемых услуг в сфере
труда, занятости и социальной защиты населения, а также оказания им при этом
необходимой помощи".
