Проект МОДИ по адаптации входной группы ПАО "Промсвязьбанк" в г. Иркутск
Цель данного проекта - создать комфортные условия для посещения банка людьми с ограниченными возможностями, а также для маломобильных групп населения. Мы стремимся сделать вход в банк максимально удобным, применяя принцип разумного приспособления.

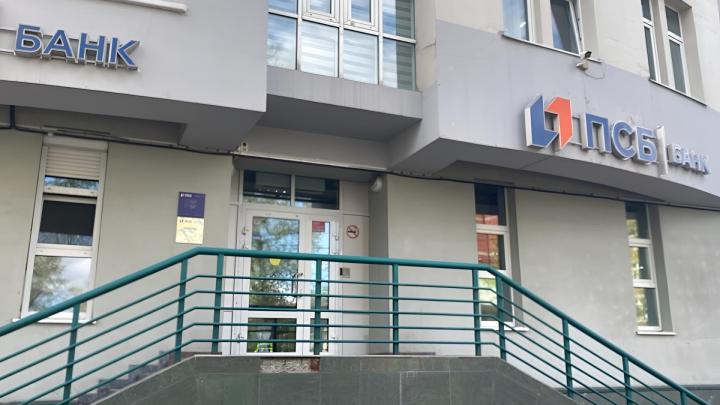

Мы планируем адаптировать входную группу в операционном офисе Сибирского филиала “Промсвязьбанка”, который находится в Иркутске по адресу ул. Халтурина 7. В процессе разработки проекта мы использовали техническое задание на проектирование, исходные данные, предоставленные заказчиком, а также действующие строительные нормы и правила.
Наш проект предусматривает комплекс мер для улучшения архитектурной среды. Мы сделаем все возможное, чтобы обеспечить: быстрый и легкий доступ к целевым местам посещения; безопасность путей передвижения и мест обслуживания; эвакуацию людей из здания до получениями ими урона в случае возникновения угрозы их жизни и здоровью.
Планируемые решения не будут ограничивать условия жизни других групп населения в здании или на прилегающей территории. После реализации нашего проекта, условия посещения банка станут намного комфортнее для всех.

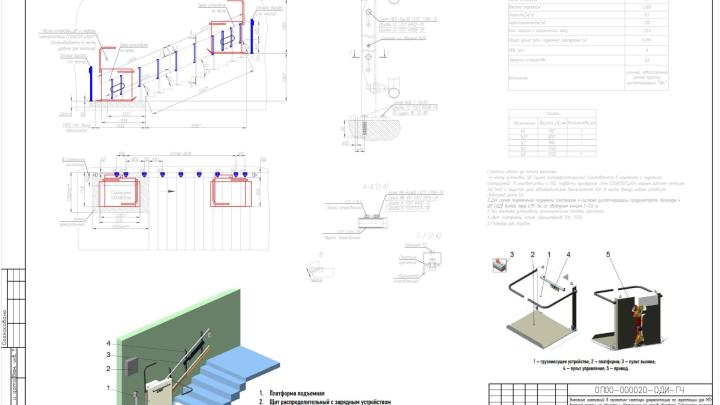

Наклонный подъемник
- Заказчик обязан до начала монтажа: к месту установки ЩР (щита распределительного) (поставляется в комплекте с подъемной платформой), в соответствии с ПУЭ, подвести однофазную сеть 220В/50ГЦ/6А медным кабелем сечением 3х2,5мм² с защитой цепи автоматическим выключателем 16А. В месте выхода кабеля оставить свободный конец 1 м.
- Для случая подключения подъемной платформы к системе диспетчеризации предусмотреть прокладку к ЩР (ЩД) витой пары UTP-5e со свободным концом 1-1,5 м.
- При монтаже установить дополнительное боковое крепление.
- Обеспечить бетонную площадку согласно указанным размерам до начала установки платформы подъемной.
Наклонная платформа и её модификации предназначены для перемещения инвалидов и других маломобильных групп населения (МГН) вдоль лестничного марша по прямолинейной и/или криволинейной траектории.
Допускается установка платформы снаружи сооружения (уличное исполнение). При этом необходимо наличие навеса или иного сооружения для защиты платформы от прямых осадков.
Платформа покрыта порошковым способом. Пол платформы оснащен шероховатым антискользящим покрытием устойчивым к истиранию.
Мероприятия по адаптации входной группы здания для МГН

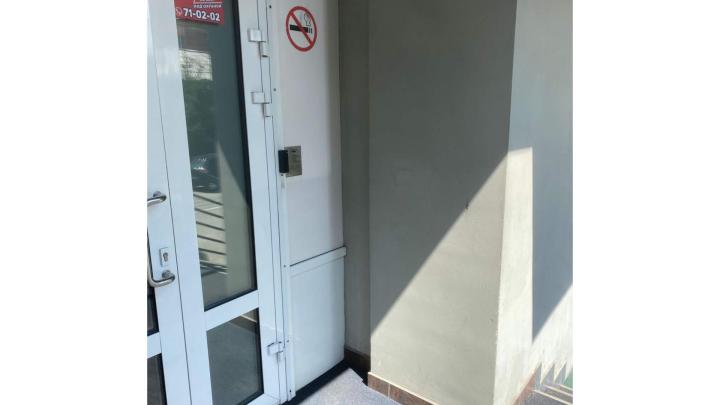

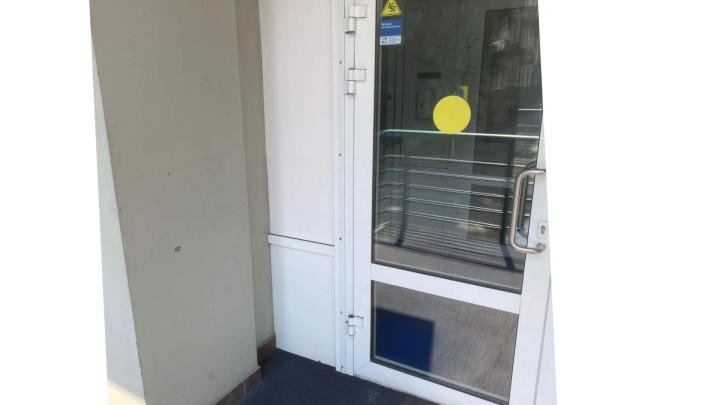

Проектом предусмотрены следующие мероприятия: замена существующей входной двери на новую без порога/ с порогом не превышающим высоту 0,014м в соответствии с п.6.2.4 СП 59.13330.2020; замена существующего опорного поручня на крыльце на новый, соответствующий ГОСТ Р 51261-2022; установка подъемной платформы с наклонным перемещением.

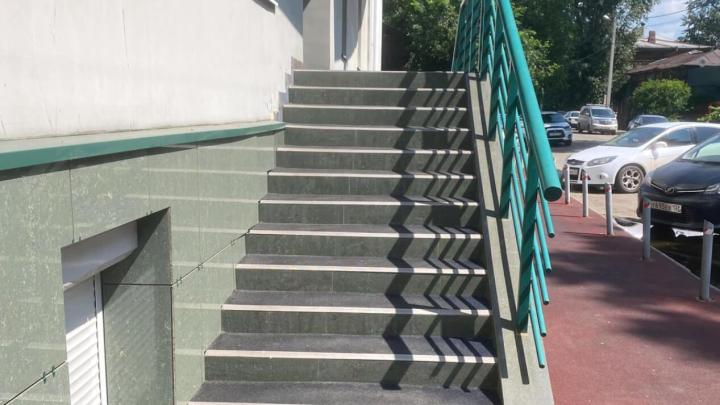

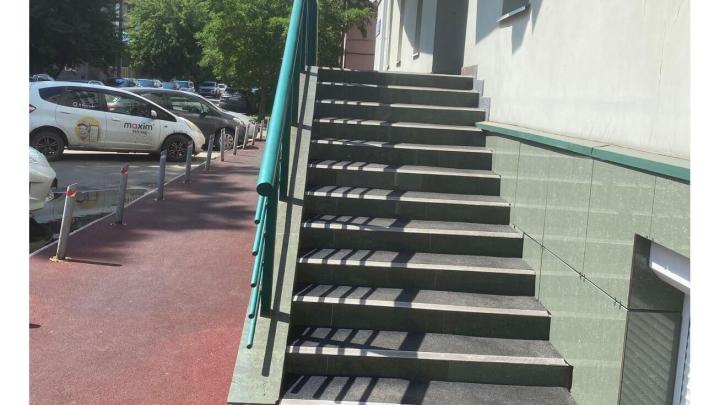

Перила наружной лестницы: проектом предусмотренна замена существующего поручня на новый, соответствующий ГОСТ Р 51261-2022; в пределах одного марша лестницы поручни должны быть непрерывными; в пределах одного марша лестницы поручни должны быть непрерывными; поручни должны иметь с обеих сторон участки, выходящие за пределы лестничного марша минимум на 300мм. Указанные участки поручней должны быть горизонтальными; поручни выполняются в двух уровнях: высота верхней части охватываемой поверхности - 900мм, дополнительный поручень - 700мм; форма завершающих частей поручней должна быть травмобезопасной.
Перечень использованных нормативных и регламентирующих
документов
1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
3. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
5. ГОСТ Р 51261-17 «Устройства опорные стационарные реабилитационные. Типы и технические требования».
6. ГОСТ 34682.1-2020 «Платформы подъемные для инвалидов и других маломобильных групп населения. Требования безопасности к устройству и установке. Часть 1. Платформы лестничные и с наклонным перемещением».
