Проект раздела ОДИ (Под Ключ) для ГОБУЗ МОКМЦ г. Мурманск

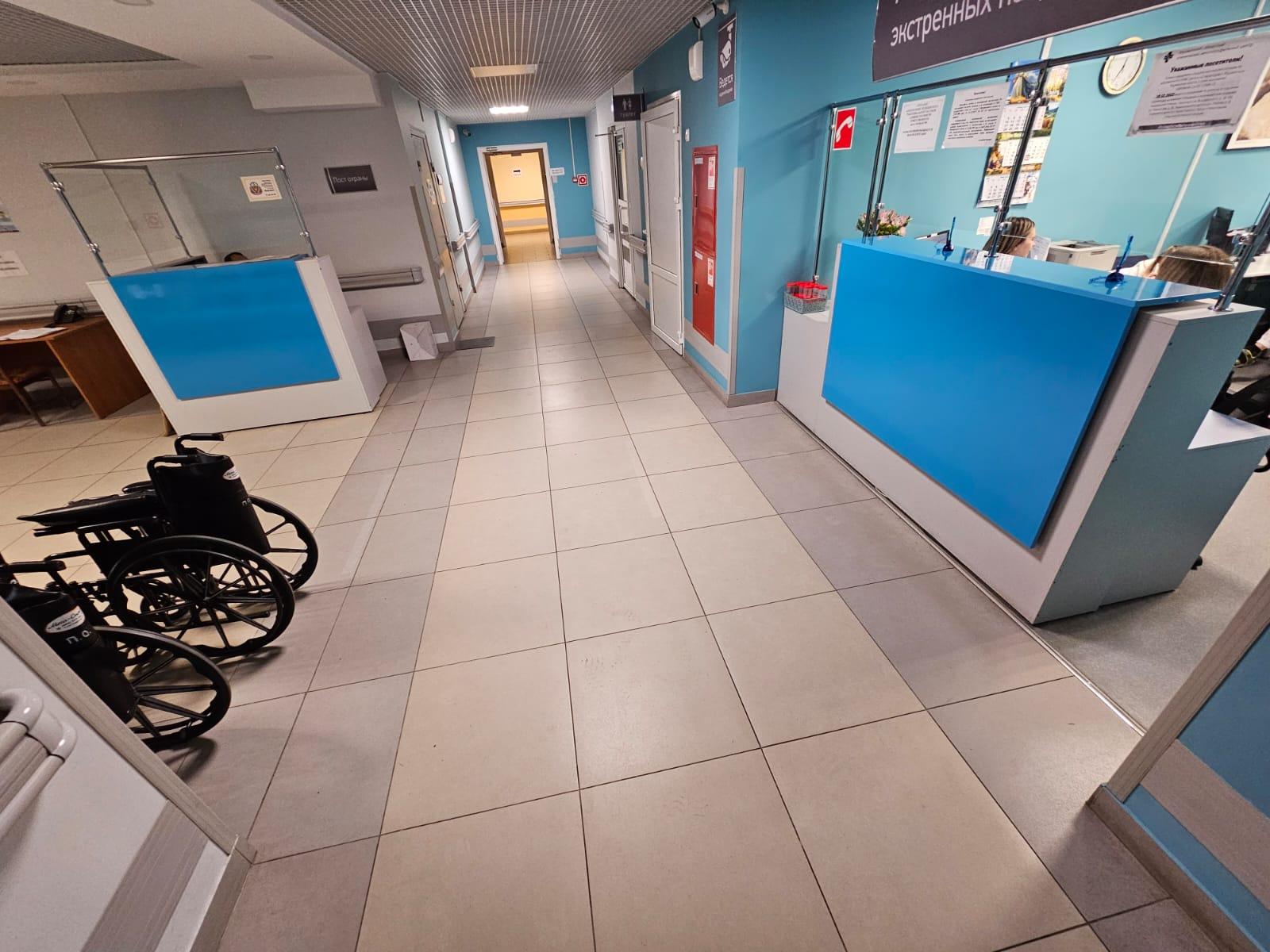

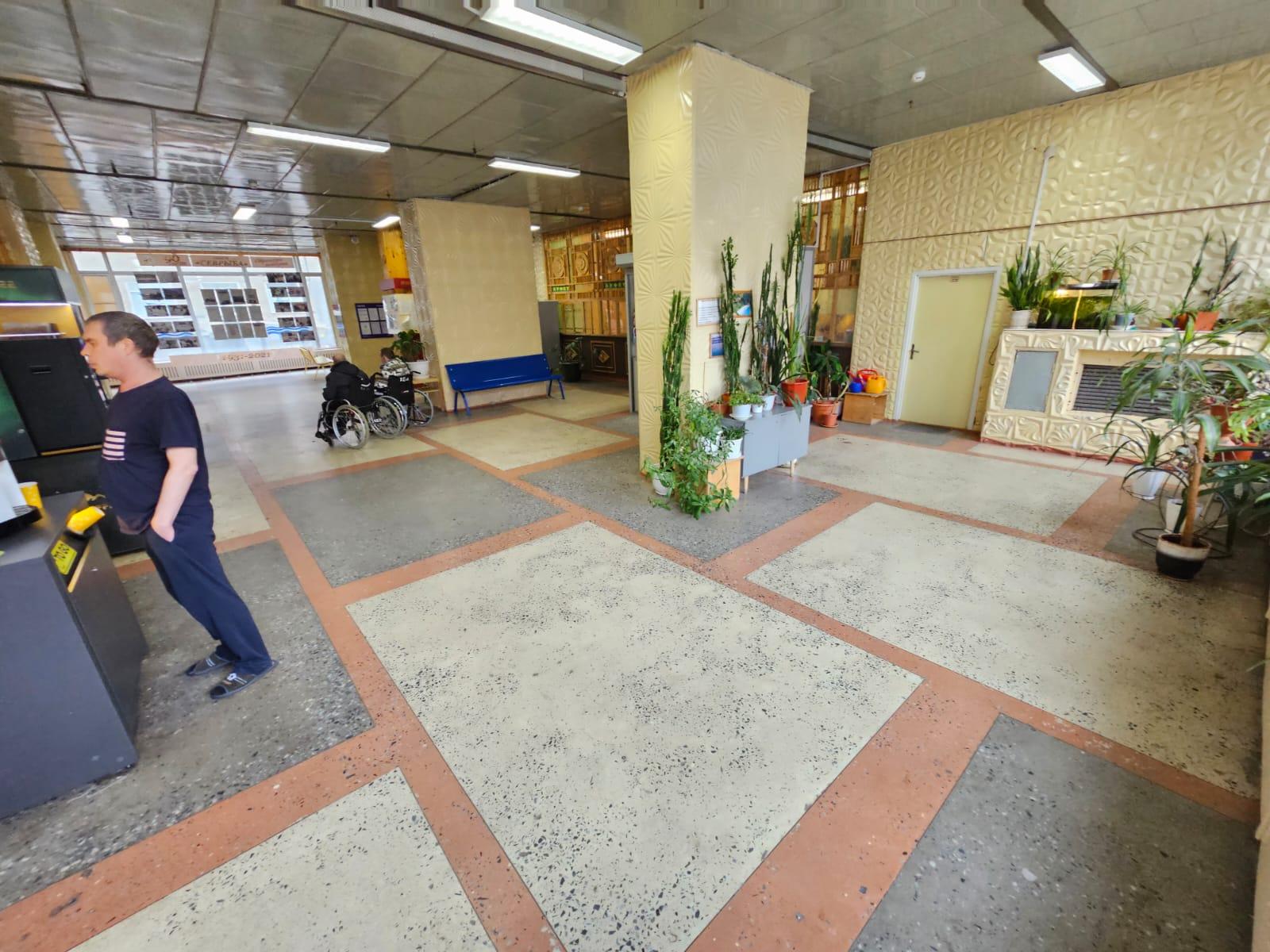

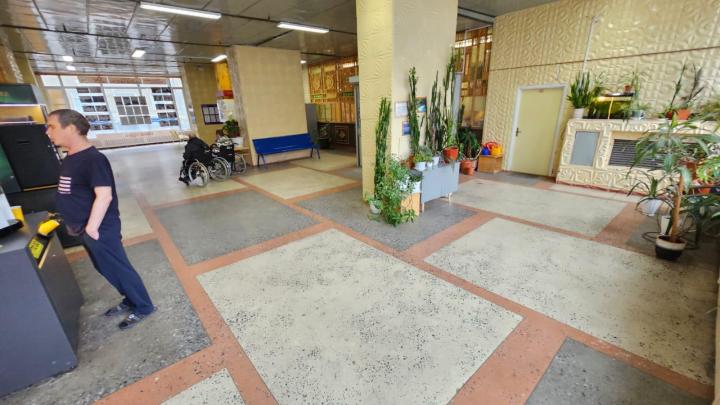

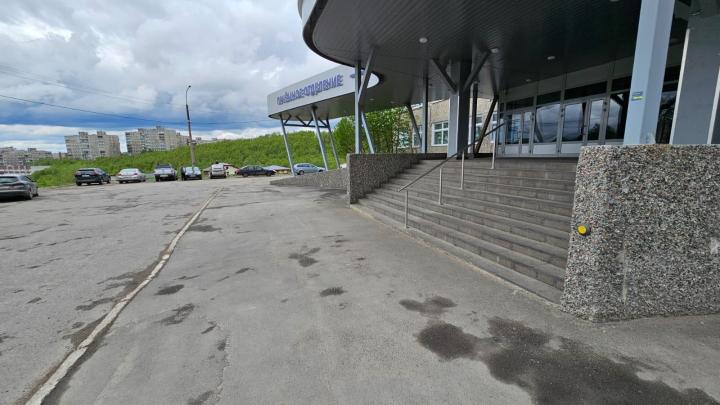

Настоящий проект разработан в целях обеспечения беспрепятственного доступа от парковки к помещениям Государственное областное бюджетное учреждение здравоохранения «Мурманский областной клинический многопрофильный центр», для людей с ограниченными возможностями и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое здание ГОБУЗ МОКМЦ, расположенное по адресу: г. Мурманск, ул. Ломоносова, д.18.
Проектная документация разработана на основании: технического задания на проектирование, исходных данных, представленных заказчиком, результатах обследования, действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений;
- Безопасности путей движения, а также мест обслуживания;
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.;

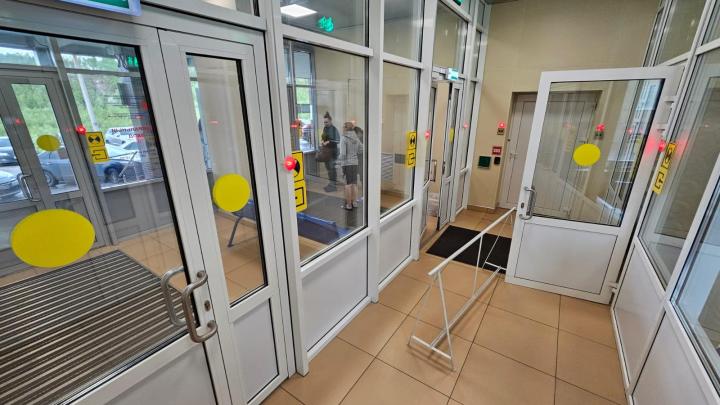

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении ГОБУЗ МОКМЦ. После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования от входа здания к внутренним помещениям.

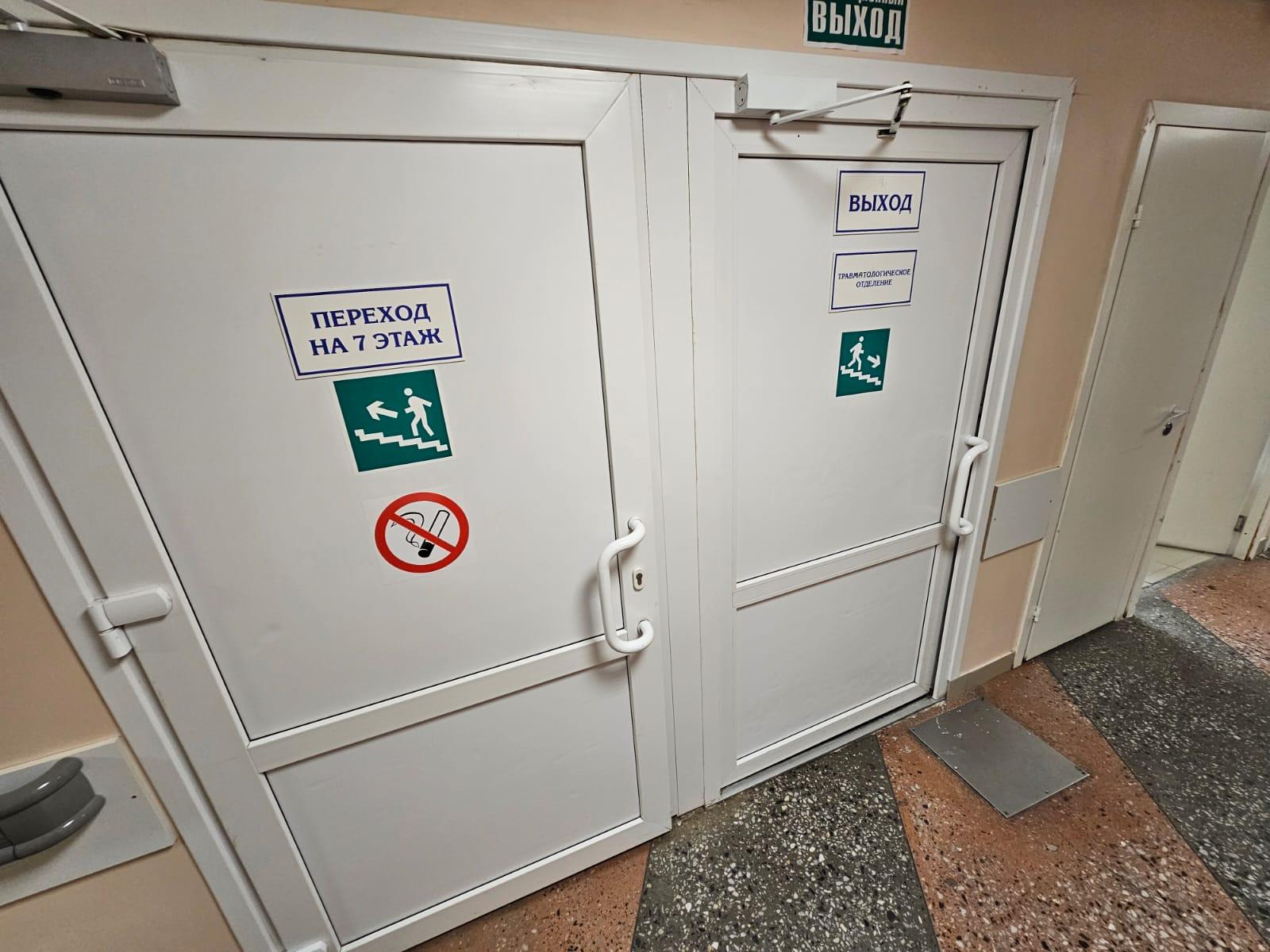

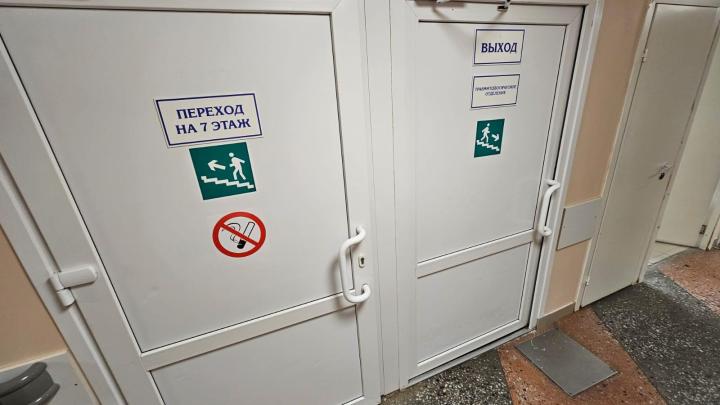

Тактильные настенные указатели на путях перемещения МГН
В соответствии с требованиями СП 59.13330.2020 относительно технических средств информирования, ориентирования и сигнализации в местах массового посещения, необходимо обеспечивать посетителям объекта возможность получения однозначной информации об объектах и местах посещения, а также предоставления данных о размещении и функциональном назначении элементов, ассортименте и характере услуг для обеспечения надежной ориентации в пространстве.

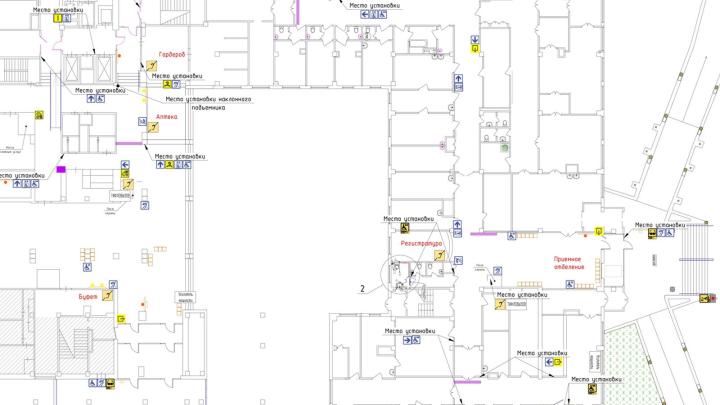

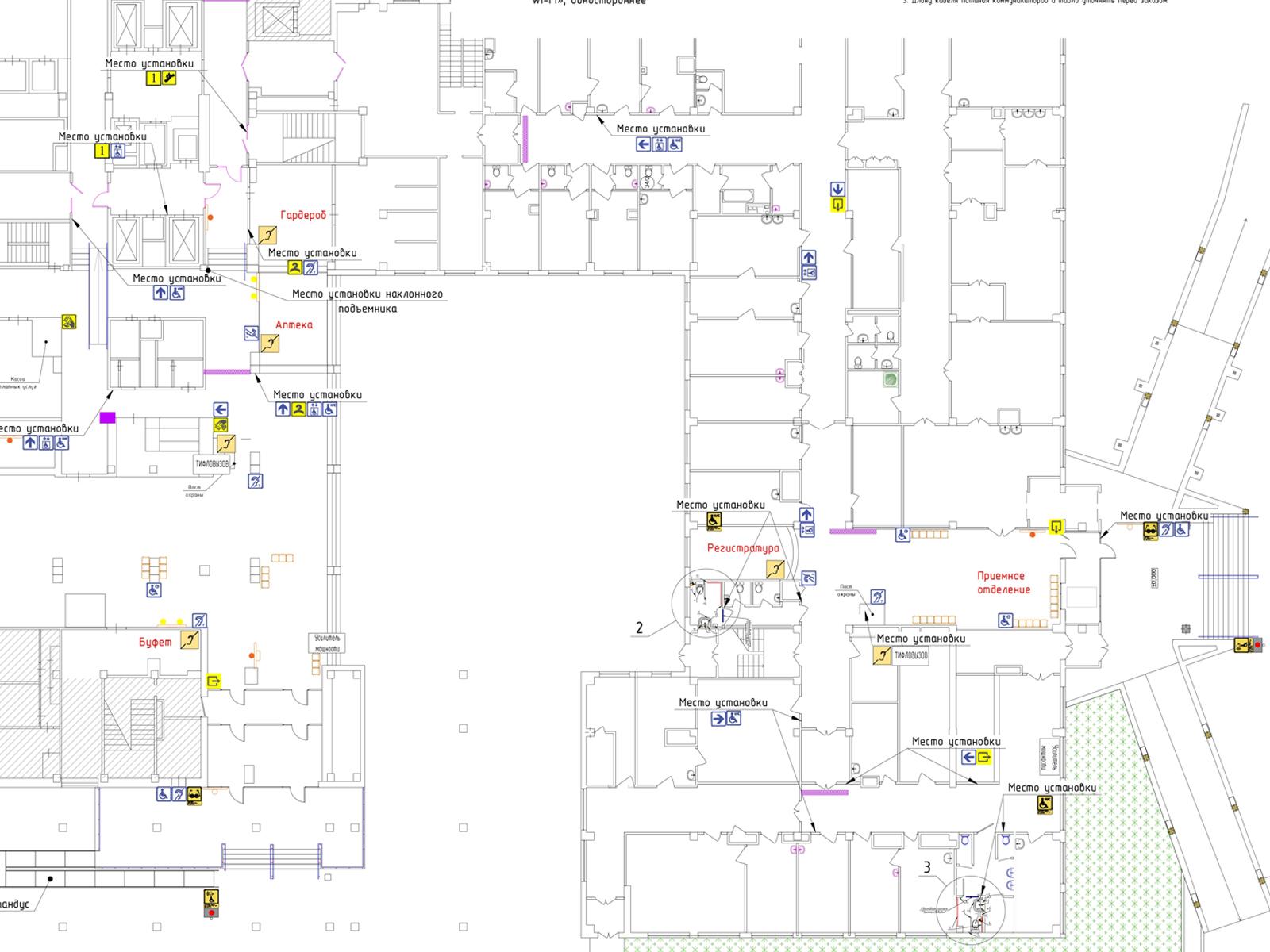

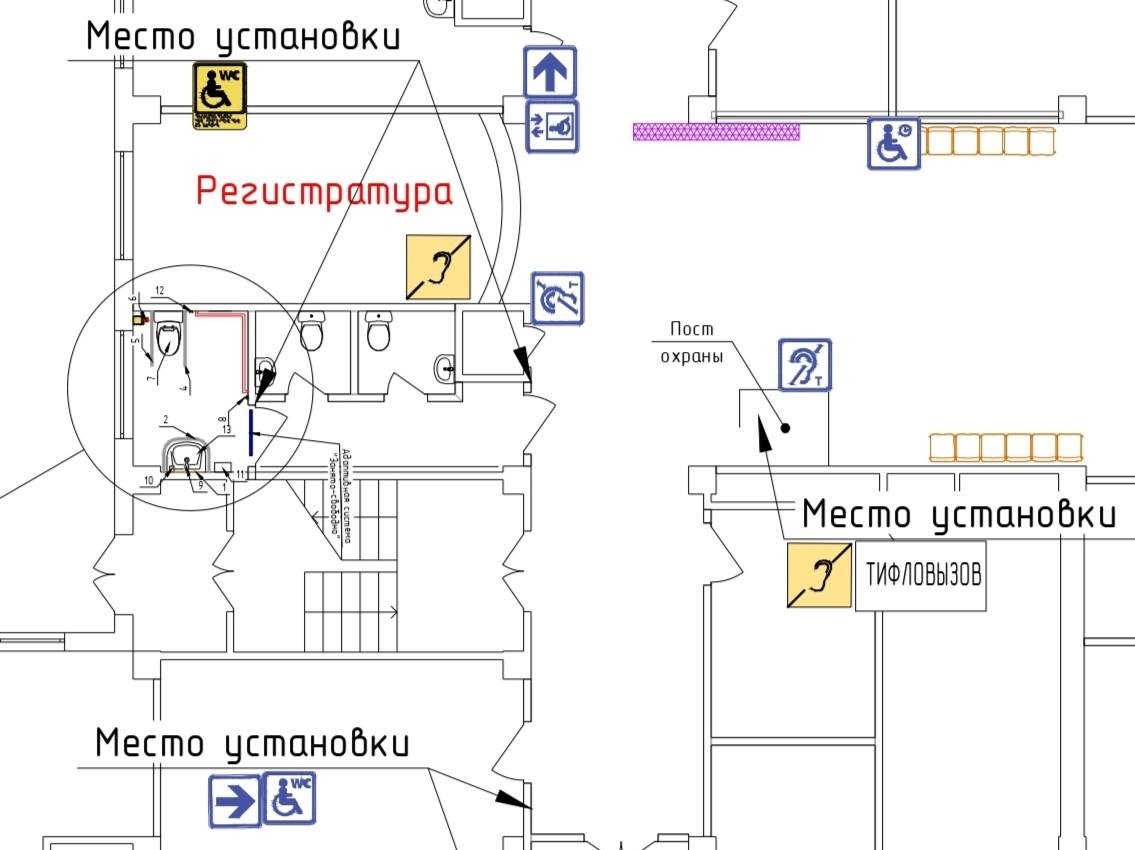

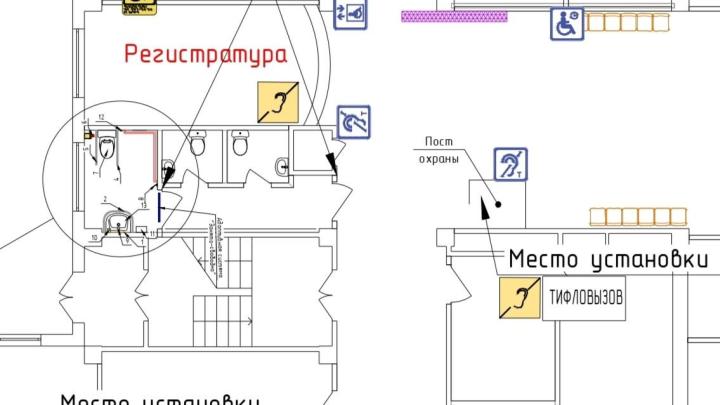

В рамках проекта предусмотрены тактильные визуальные указатели на путях перемещения МГН:
- Тактильная визуальная табличка с дублированием информации по системе Брайля, содержащая наименование учреждения и режим работы. Табличка устанавливается перед входной дверью со стороны дверной ручки (рабочей створки).
- Тактильная мнемосхема с планом и назначением помещений, дублирующая информацию тактильным плоскопечатным способом по системе Брайля (размер 470 х 610 мм). Размещение тактильной мнемосхемы осуществляется согласно проекту.
- Знак доступности объекта для инвалидов по зрению размером 150х200 мм, располагается рядом со входом на объект.
- Знак доступности объекта для инвалидов по слуху и инвалидов передвигающиеся на креслах-колясках размером 150х150 мм, располагается рядом со входом на объект.

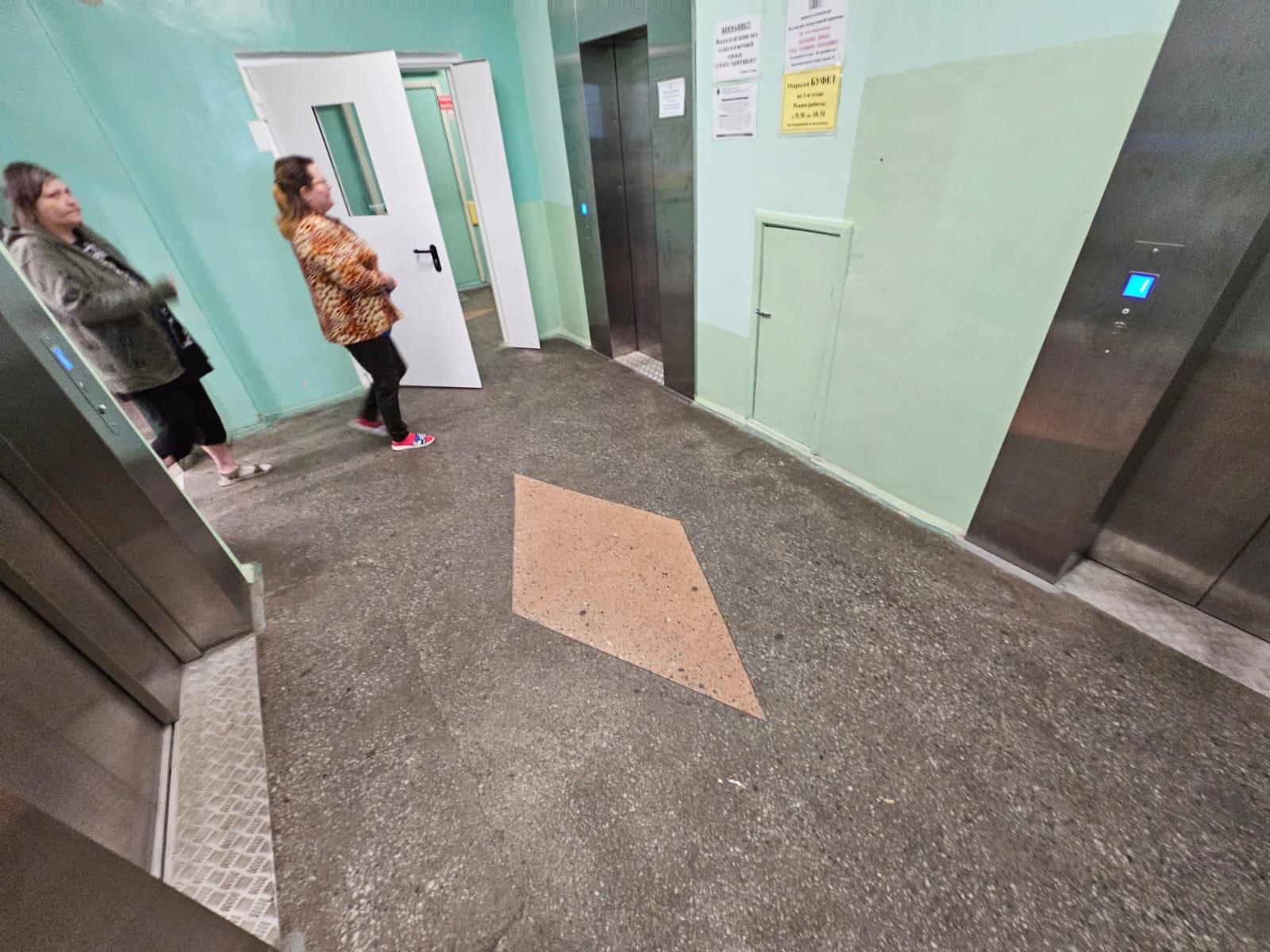

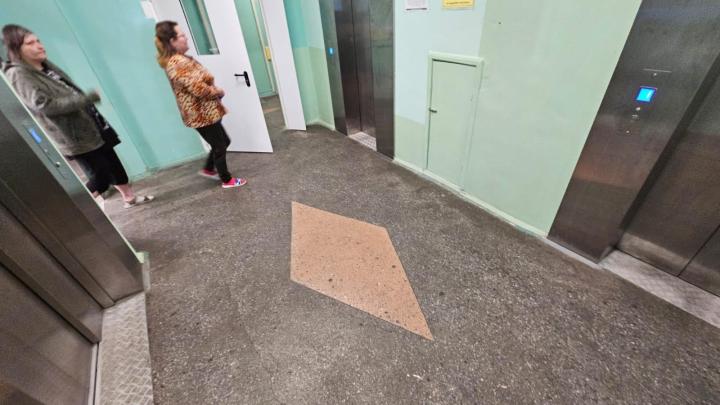

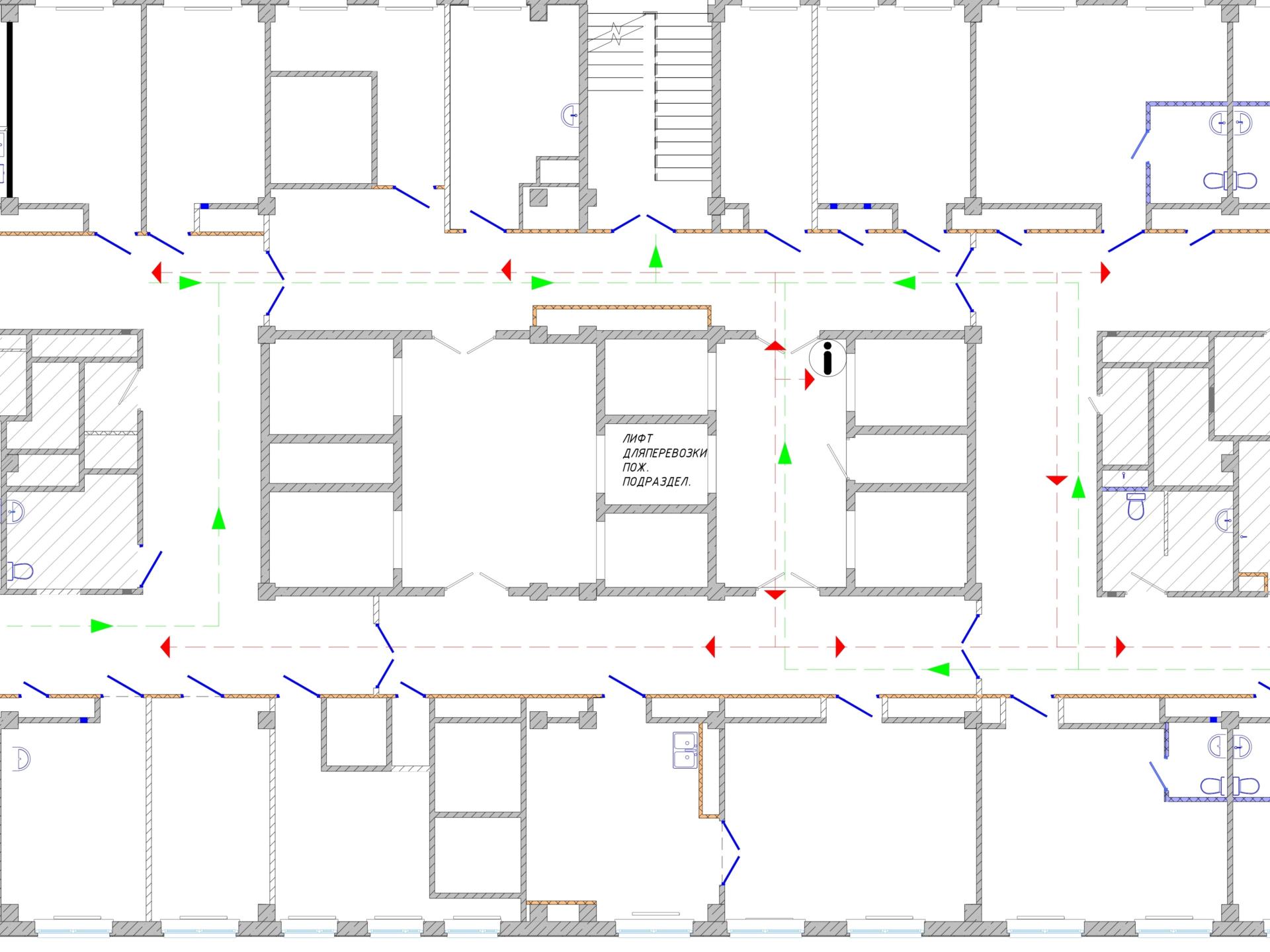

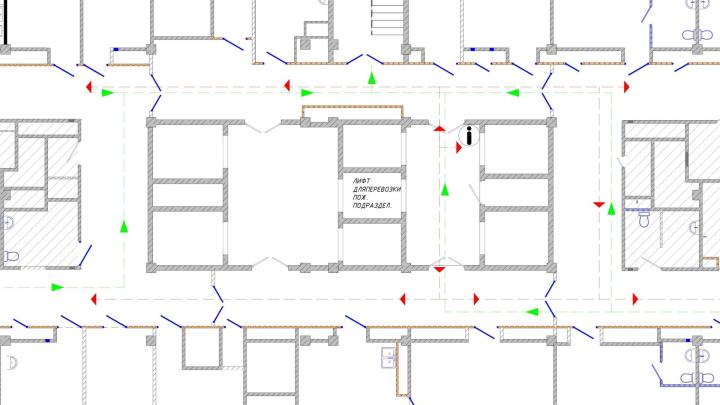

- Знак обозначения лифта, доступного для инвалидов на креслах-колясках, размещается рядом со входом в лифт и соответствует требованиям, указанным в проекте, а также совместно с указателем направления движения к лифту.
- Знак обозначения помещения (зоны), оборудованного индукционной петлей для инвалидов по слуху размером 150х150 мм, размещается перед входом в помещение или рядом с зоной, в которой установлена индукционная петля для инвалидов по слуху.
- Знак обозначения туалета, доступного для инвалидов на креслах-колясках, размещается на путях движения инвалидов на креслах-колясках совместно с указателем направления движения к туалету, доступному для инвалидов на креслах-колясках.
- Знак обозначения обособленного туалета или отдельной кабины, доступных для инвалидов на креслах-колясках, размещается рядом со входом в обособленный туалет или отдельную кабину, специально оборудованные для инвалидов на креслах-колясках.
Тактильные наземные указатели (ТНУ) на путях перемещения МГН

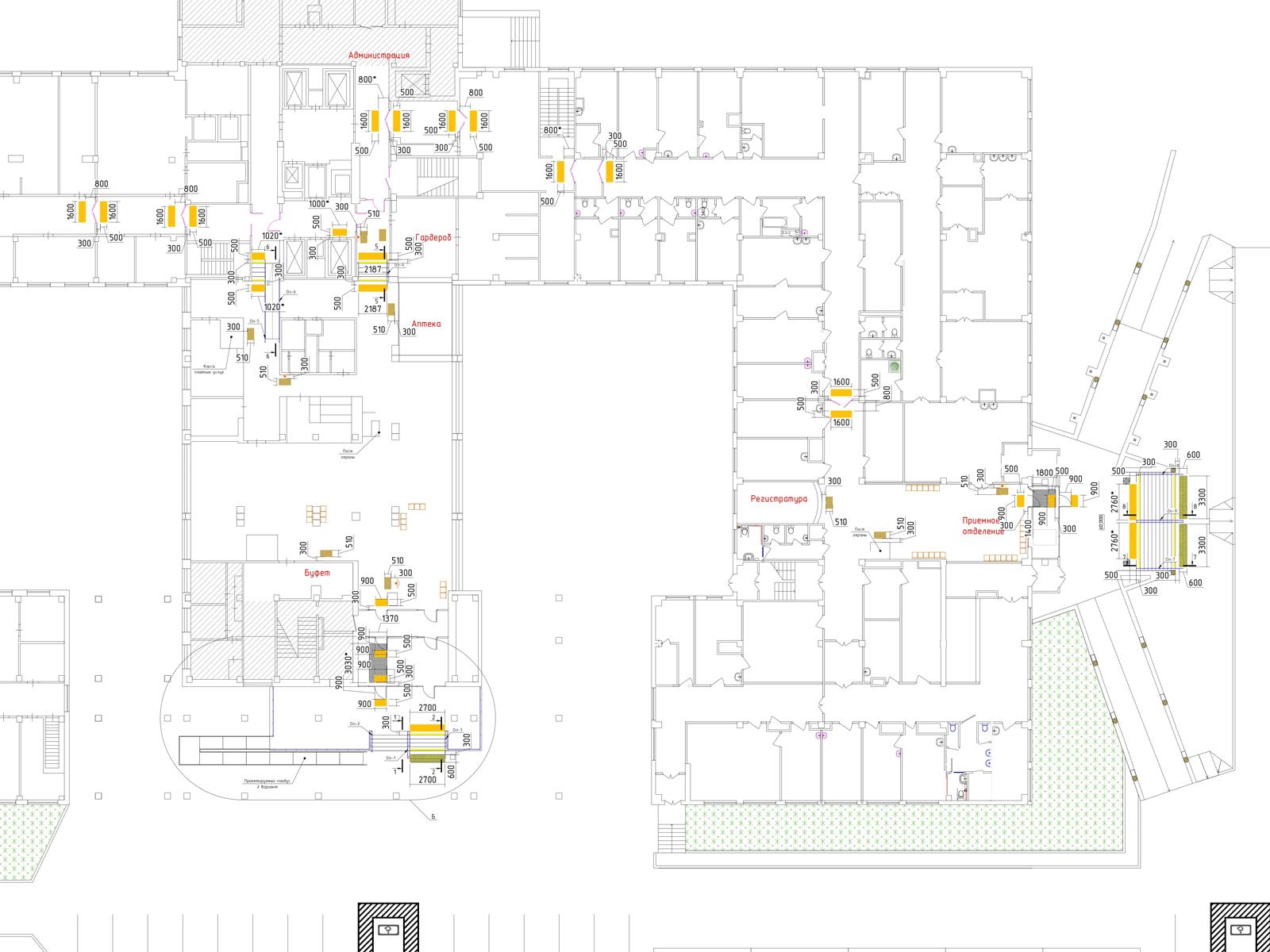

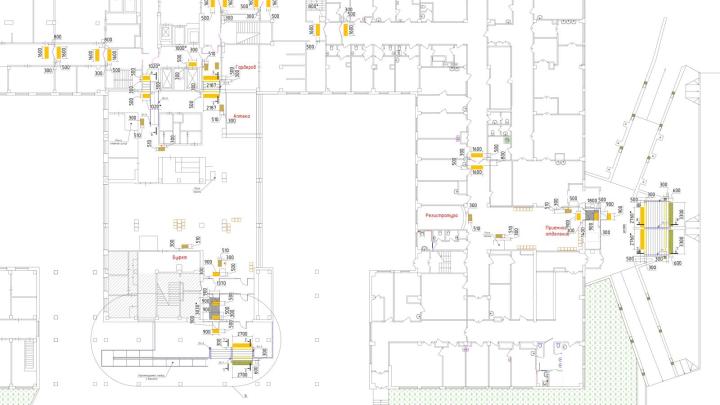

Для обеспечения безопасности и информирования людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020, предусмотрено использование тактильных наземных указателей (ТНУ). Вне зависимости от назначения, используемого материала и технологии обустройства, все ТНУ, чтобы обеспечить возможность их идентификации слабовидящими людьми, должны иметь светлый цвет при размещении на темной поверхности или темный цвет при размещении на светлой поверхности.

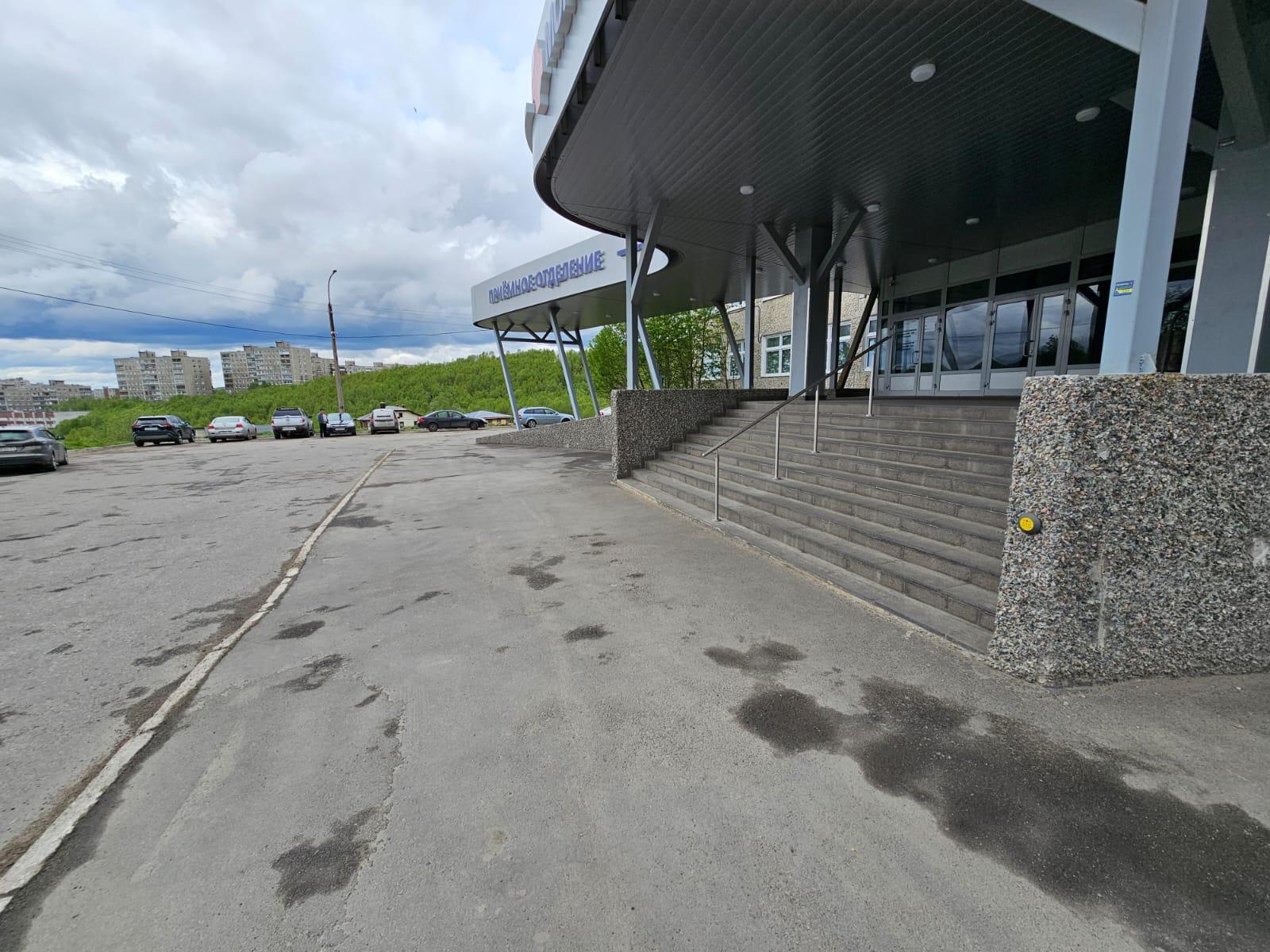

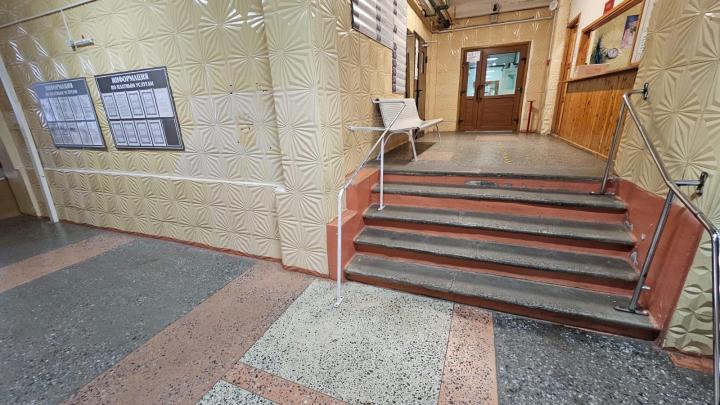

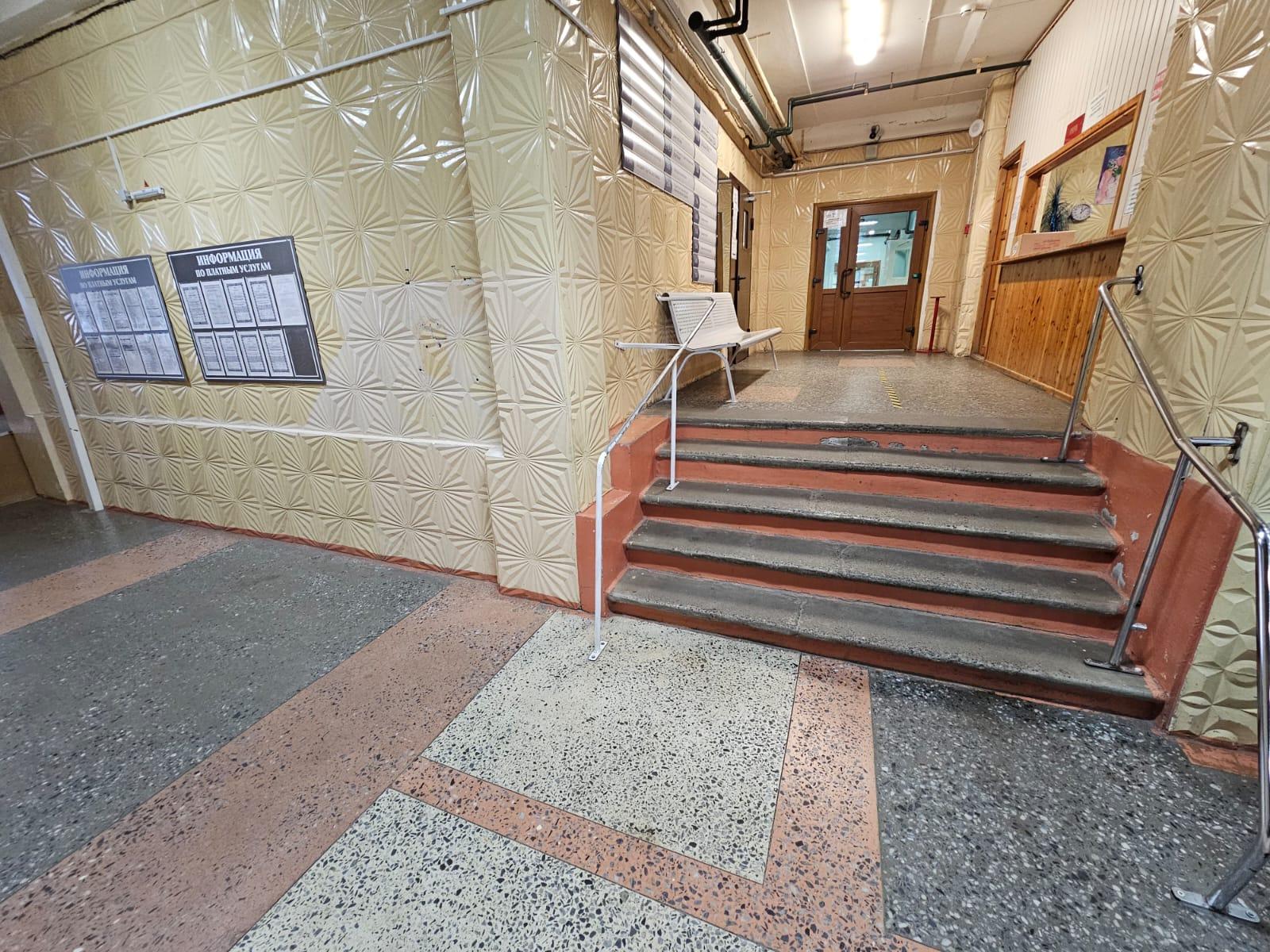

Локальный предупреждающий указатель «внимание, прямо по ходу движения – лестница». Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине участка лестницы, предназначенного для движения инвалидов. Рифы в виде усеченных конусов, усеченных куполов и цилиндров располагаются в линейном порядке на расстоянии 300 мм от края проступи нижней ступени лестничного марша. Этот указатель выполнен высокопрочной бетонной плиткой желтого цвета с линейным расположением конусных рифов.
Полосы, контрастные с поверхностью ступени и имеющие общую ширину в пределах 0,08 – 0,1 м, наносятся на проступи краевых ступеней лестницы. Расстояние между контрастной полосой и краем проступи составляет от 0,03 до 0,04 м. Цвет полос желтый.
Предупреждающий указатель «внимание, прямо по ходу движения – лестница». Указатель имеет глубину от 500 до 600 мм и ширину, равную ширине участка лестницы, предназначенного для движения инвалидов. Рифы в виде усеченных конусов, усеченных куполов и цилиндров располагаются в линейном порядке перед верхней ступенью лестницы. Этот указатель выполняется тактильными индикаторами желтого цвета на расстоянии 300 мм.
На проступи краевых ступеней лестницы предусмотрено нанесение контрастных полос с общей шириной
в пределах 0,08 – 0,1 м. Расстояние между контрастной полосой и краем проступи составляет от 0,03 до 0,04 м. Цвет контрастных полос – желтый. Для монтажа используется клей FIXVERT-S и дюбель-гвозди.
Проект также предусматривает установку визуально-акустического табло «СурдоЦентр».
Мероприятия для людей с дефектом слуха.
Для улучшения восприятия информации людьми с нарушениями слуха (которые используют слуховые аппараты) в ограниченных пространствах с большим скоплением людей или при наличии посторонних звуков предусмотрено использование специальных систем индукционного типа. Эти системы разрабатываются на основе высококачественных компонентов.
Индукционная система представляет собой усилитель звуковой частоты. Исходный звук поступает на вход усилителя, который обрабатывает сигнал и передает его в нагрузку. Кабель начинает генерировать магнитное поле, изменяющееся в соответствии с акустическими колебаниями. В приемной катушке устройства формируются токи, повторяющие исходный звуковой сигнал. Эти колебания могут быть восприняты устройствами, работающими на принципе индукционной катушки. Полученный сигнал затем воспроизводится с помощью наушников, что позволяет улучшить восприятие звуков, даже при наличии акустических преград.
В рамках проекта предусмотрена установка индукционной портативной петли VERT-1a на месте обслуживания людей с нарушениями слуха. Петля VERT-1a предназначена для использования на рабочем столе с пиктограммой, обращенной в сторону слабослышащего, и обеспечивает покрытие площади 1,2 м2 в диапазоне частот 1 кГц.
Важно отметить, что индукционная система предназначена для использования только внутри объекта и требует обслуживания и установки квалифицированным персоналом. Пользователям со слабым слухом рекомендуется переключить свой слуховой аппарат в режим индукционной катушки «Т».
Проектом предусмотрена установка визуально-акустического табло «СурдоЦентр» и системы вызова пациентов.
Мероприятия по адаптации для людей, передвигающихся на креслах-колясках и для людей, использующих при движении дополнительные опоры.

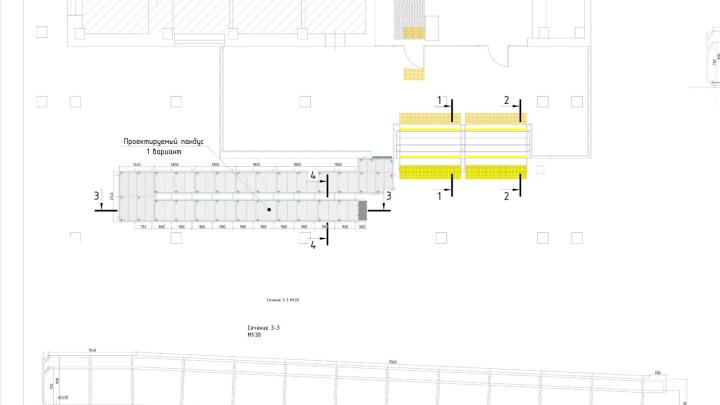

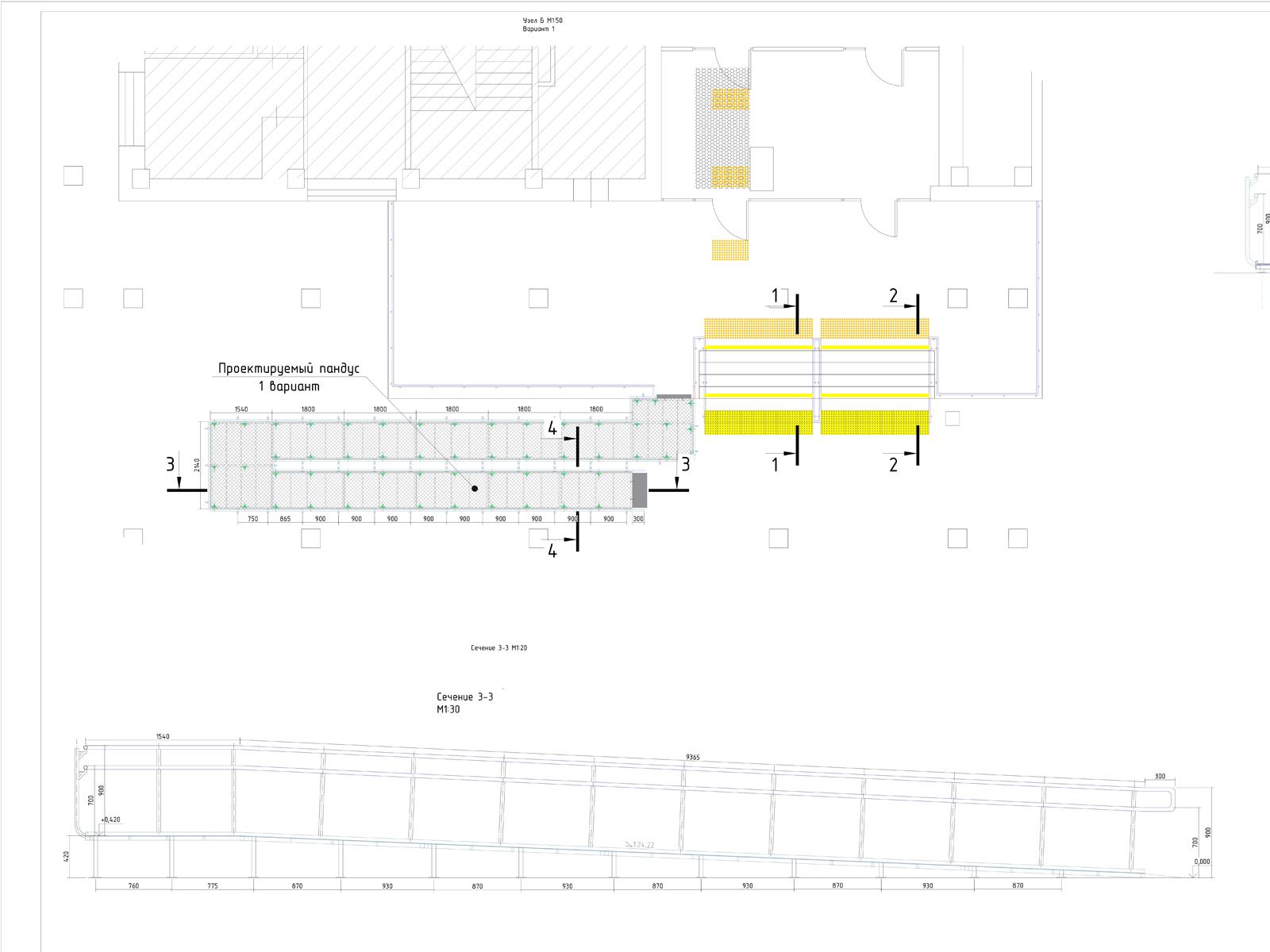

Для обеспечения безопасного и безбарьерного пути следования для МГН и инвалидов на кресле-коляске проектом предложены два варианта пандус-конструктора. Конструкция поручней должна отвечать требованиям СП 59.13330.2020 и ГОСТ Р51261-2017. Опорные поручни выполнить на высотах 0,7 и 0,9 метра. Диаметр поручня принят проектом 38мм, что является оптимальным для обхвата руки. Конструкция опорной части по всей длине является непрерывной.
Проектом предусмотрена установка кнопок вызова персонала. Кнопки устанавливаются на парковочных местах, выделенных для МГН, перед заездом на пандус и при в входе в приемное отделение. Доступ в приемное отделение для инвалидов на креслах-колясках осуществляется с помощью мобильного лестничного подъемника. При поступлении вызова с кнопки вызова персонала на приемник, расположенных в месте постоянного прибывания персонала, сотрудник окажет помощь инвалиду на кресле-коляске.

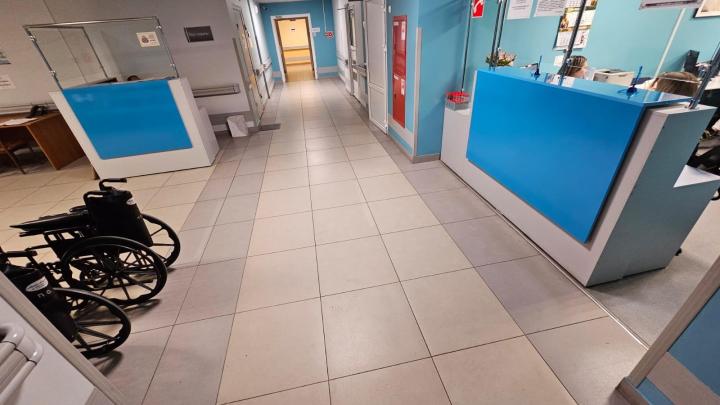

Также проектом предложена установка подъемного устройства INVA 350 с платформой, передвигающейся по направляющим с прямой/сложной траекторией движения ручного складывания/раскладывания. Необходимые параметры стола, прилавков, низа окон касс, справочных и других мест обслуживания, используемых посетителями- инвалидами на креслах-колясках, должна находиться на высоте не более 0,80 - 0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,49 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.
Также предусмотрено размещение кнопок вызова персонала на парковочных местах, выделенных для МГН, перед заездом на пандус и входом в приемное отделение. Доступ в приемное отделение для инвалидов на креслах-колясках осуществляется с помощью мобильного лестничного подъемника. По поступлении вызова с кнопки вызова персонала, расположенной на приемных местах, сотрудник окажет помощь инвалиду на кресле-коляске.
Также проект предусматривает установку подъемного устройства INVA 350 с платформой, движущейся по направляющим с прямой/сложной траекторией движения, с возможностью ручного складывания/раскладывания.
Необходимые параметры стола, прилавков, низа окон касс, справочных и других мест обслуживания, предназначенных для посетителей-инвалидов на креслах-колясках, удовлетворяют следующим требованиям: высота не более 0,80 - 0,85 м над уровнем пола, ширина и высота проема для ног не менее 0,75 м и глубиной не менее 0,49 м. Ширина рабочего стола у места предоставления услуги составляет не менее 1,0 м.
