Проект адаптации «Детская деревня - SOS Томилино» п. Томолино
Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям Объекта для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируются помещения Объекта: Частное учреждение социального обслуживания «Детская деревня - SOS Томилино», расположенного по адресу: 140070, Московская область, городской округ Люберцы, рабочий поселок Томилино, ул. Потехина, д.1-Д.
Проектная документация разработана на основании:
- технического задания на проектирование;
- исходных данных, представленных заказчиком;
- действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри доступных для МГН помещений Объекта.
- Безопасности путей движения.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Рельеф территории
Организация рельефа в зоне, прилегающей к Объекту: прилегающая территория обеспечена нормативными продольными и поперечными уклонами посредством планировки территории с организацией поверхностного водоотвода от здания на проезжую часть. Покрытие пешеходных дорожек и тротуаров выполнено из ровных, не насыпных, не скользящих материалов (тротуарная плитка). Высота бортовых камней по краям пешеходных путей на участке вдоль газонов и озелененных площадок принята не менее 0,05 м.
Входная группа

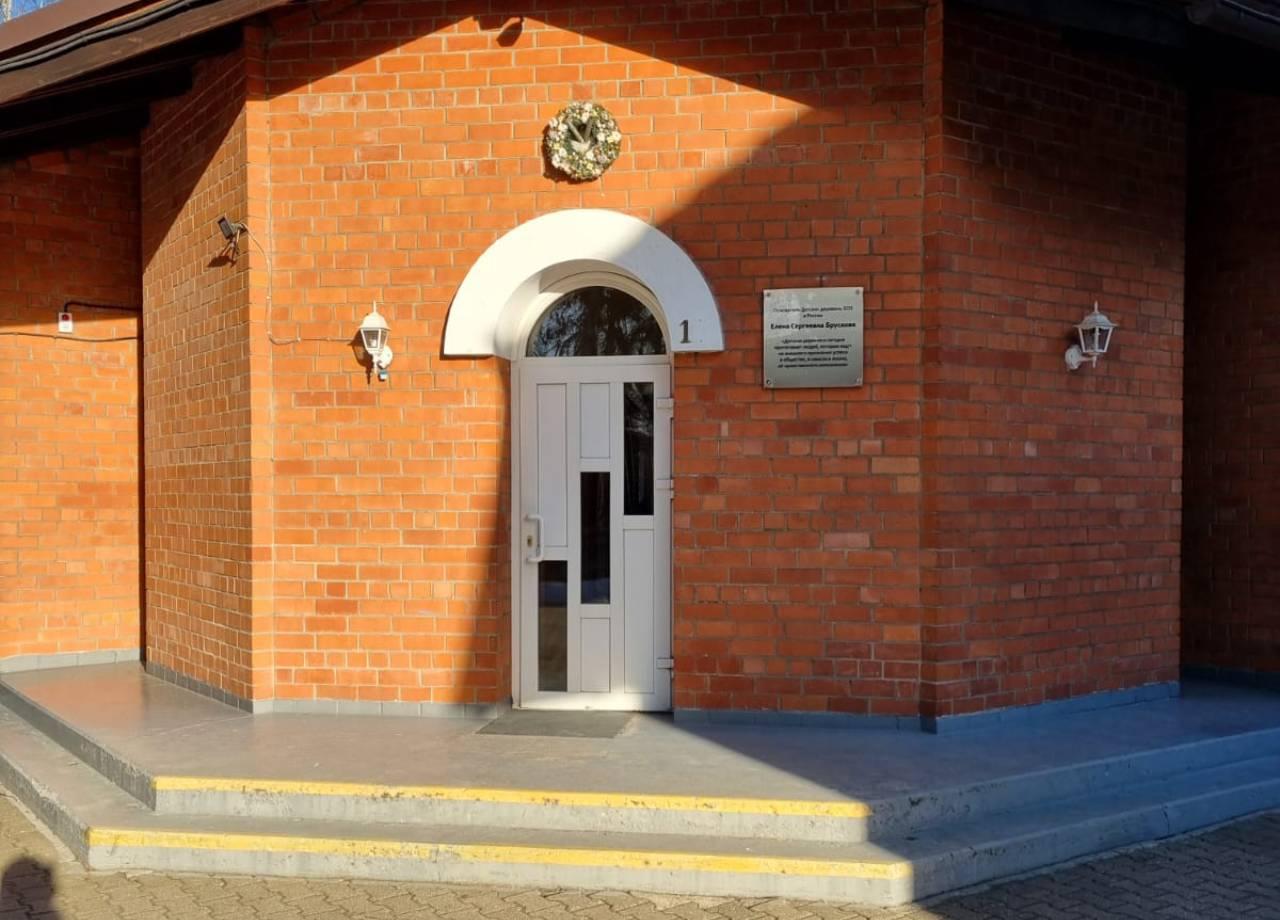

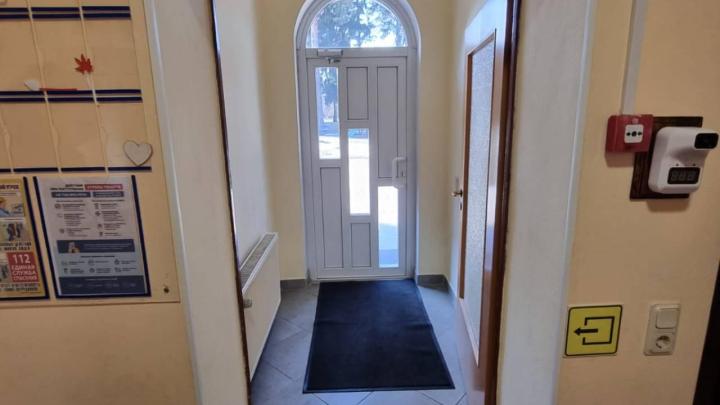

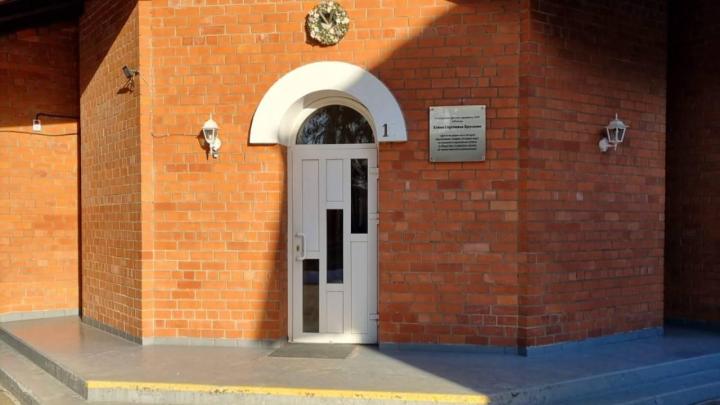

На пути движения к центральному входу в Объект есть крыльцо с лестницей, общая высота подъема 320 мм. Входная группа имеет одностворчатую дверь (с улицы в тамбур) со стеклянными вставками менее 0,3 м шириной. Ширина дверного проема в свету составляет 0,84 м, высота порога 0.02 м.
Проектом предусмотрены следующие мероприятия:
- монтаж пандус конструктора с уклоном 1:14.64;
- монтаж антивандальной кнопки вызова на отдельностоящей стойке на тротуаре перед заездом на пандус. Монтаж кнопки произвести совместно с пиктограммой «Кнопка вызова», пиктограмму разместить над кнопкой на стойке.
Пути движения внутри Объекта

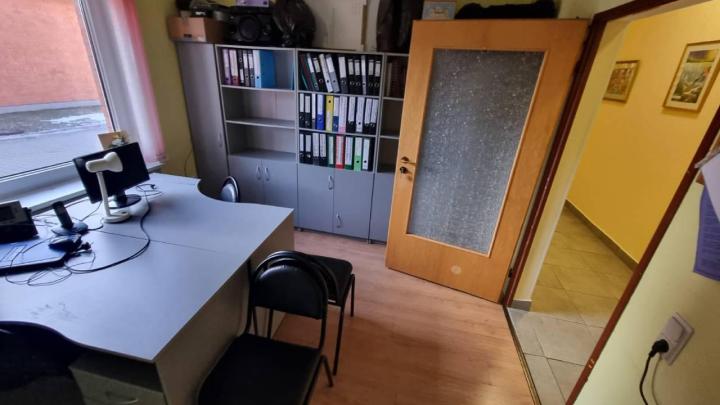

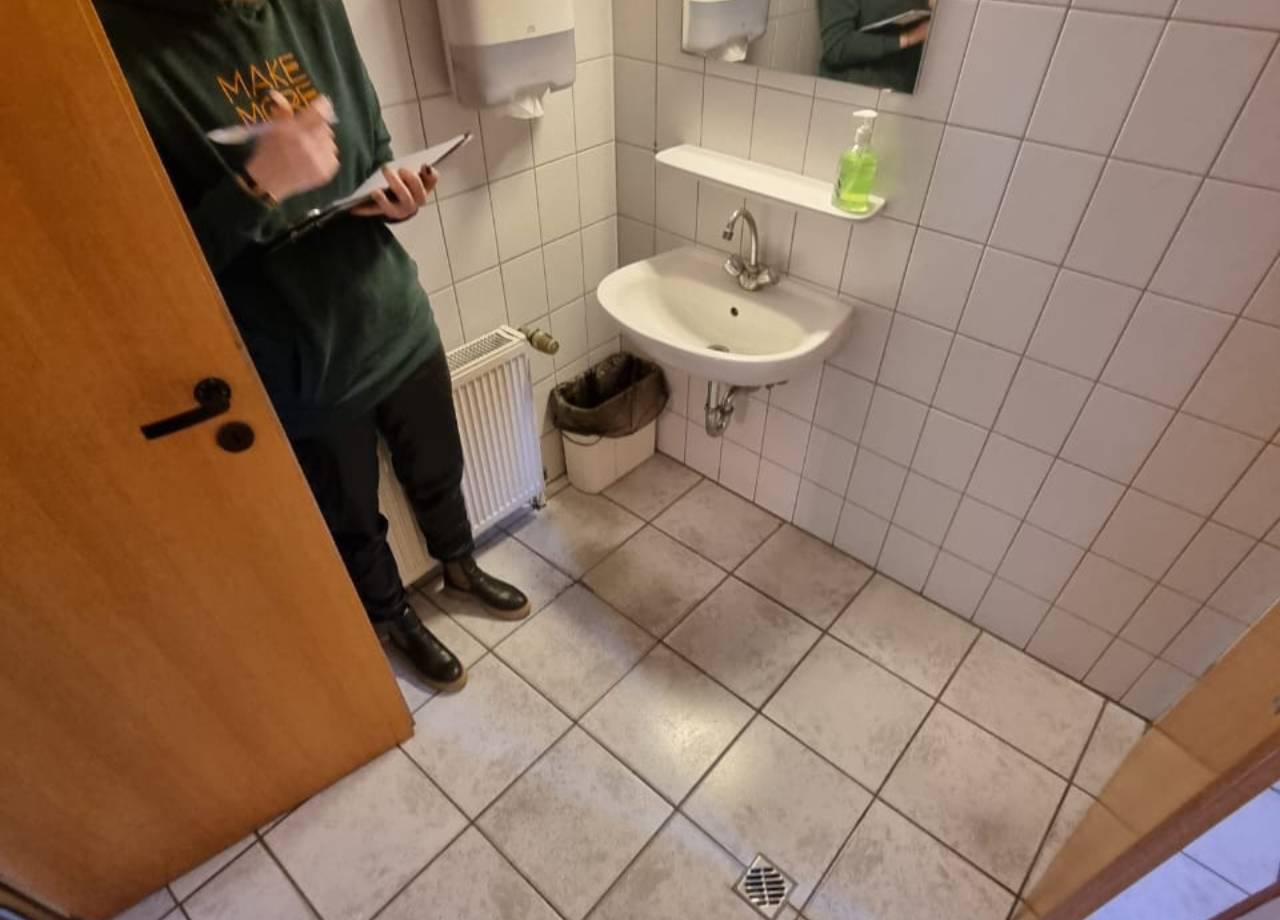

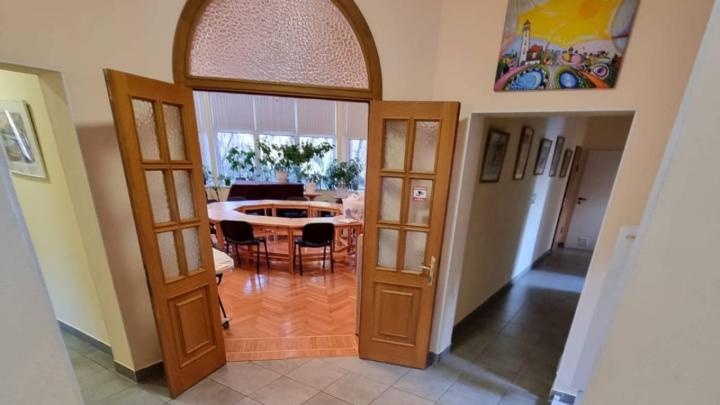

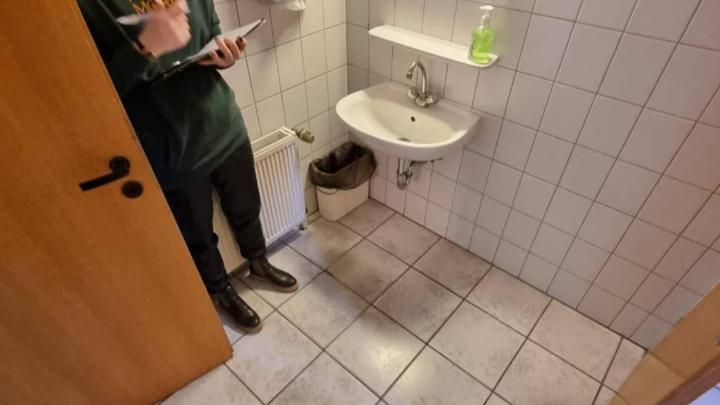

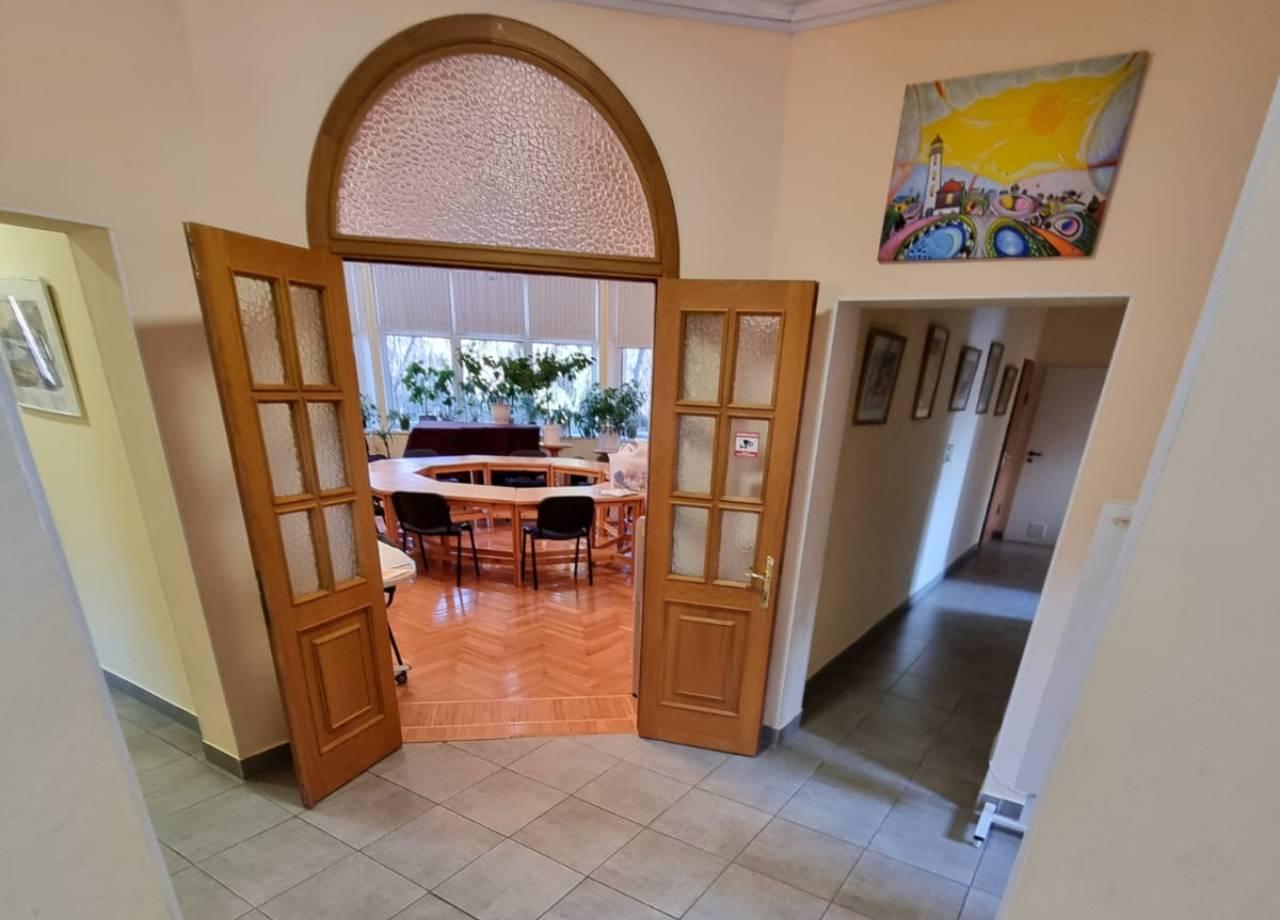

Проектом предусматривается доступность для МГН пом. 4 «Кабинет для работы с психологом», пом. 10 санитарно-гигиеническое помещение, пом. 1 «Конференц зал» и пути к ним от входа на Объект. На основных путях движения МГН от центрального входа к местам целевого назначения имеются открытые проемы, с шириной проемов в свету не менее 0.8, пороги отсутствуют. Исключение составляет дверь санитарно-гигиеническое помещение с шириной дверного проема в свету 0.69 м.
Проектом предусмотрены следующие мероприятия:
- увеличение ширины дверного проема в санузел пом. 10 с достижением ширины прохода не менее 1,0 м;
- перепланировка существующего санузла, адаптация выделенного после перепланировки санузла для МГН;
- установка двери в тамбур санузла ширину рабочего полотна принять не менее 1 м;
- установка двери в санузел для МГН (ширину рабочего полотна принять не менее 0.9 м, так как стена не несущая);
- для категории М1 (слабослышащих) проектом предусмотрена индукционная портативная система VERT ALPHA (одна на Объект). Система предназначена для усиления восприятия информации людьми с нарушениями по слуху (использующих слуховые аппараты) в ограниченном пространстве и при большом скоплении людей, а также при наличии посторонних звуков или преграды между собеседниками.
Санузел для МГН

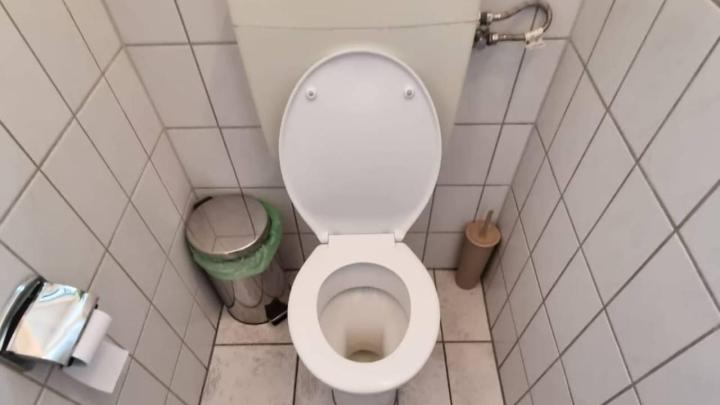

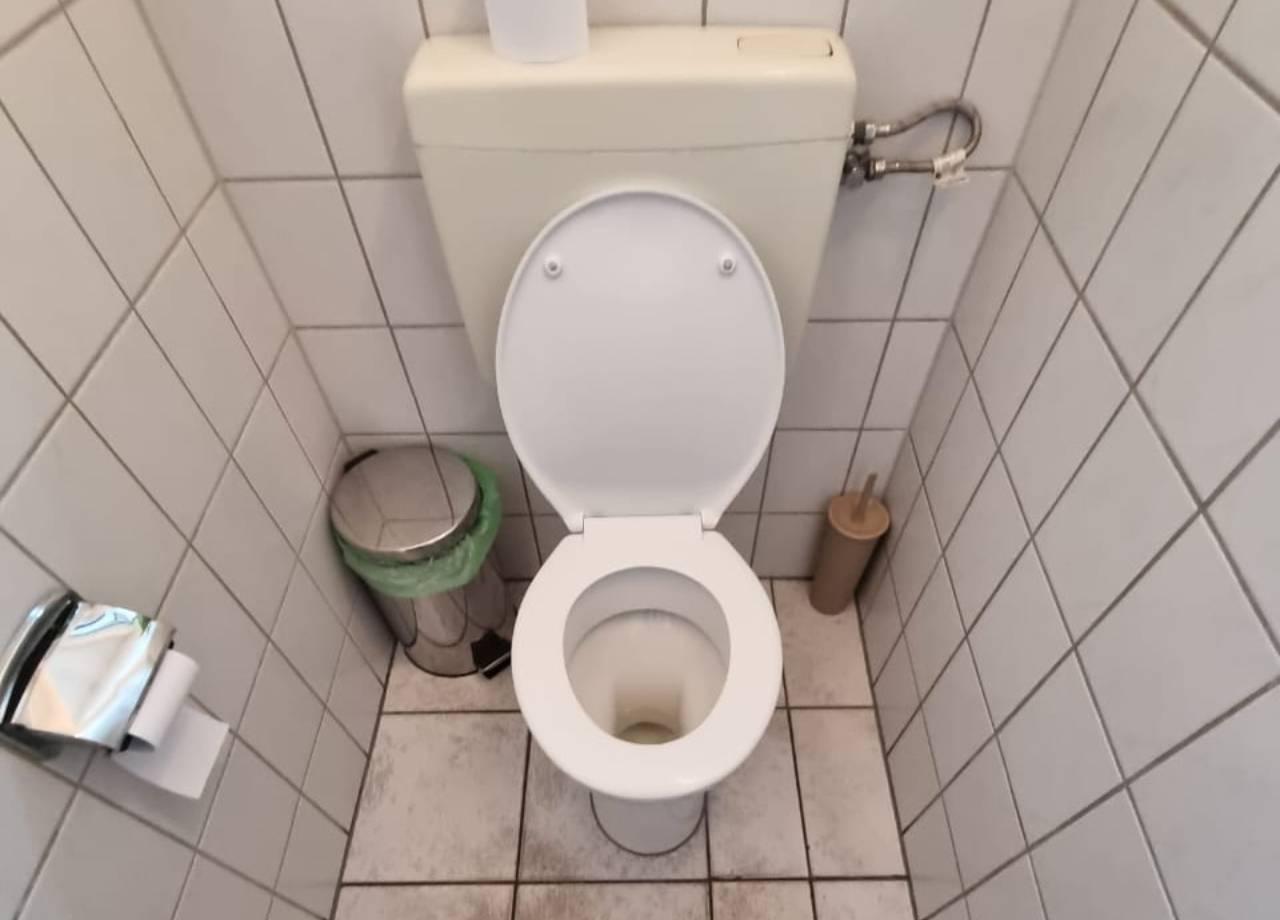

Для категории М1-М4 предусмотрена адаптация санузла для МГН (с проведением перепланировки существующего санузла).
Перечень использованных нормативных и регламентирующих документов
- СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
