Проект адаптации «Детская деревня - SOS Томилино» г. Москва
Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям Объекта для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируются помещения Объекта: Частное учреждение социального обслуживания «Детская деревня - SOS Томилино», структурное подразделение Программа профилактики социального сиротства «Укрепление семьи», расположенного по адресу: 111677, Россия, г. Москва, вн. тер. г. Муниципальный округ Некрасовка, ул. Рождественская д. 34, этаж 1, помещение VIII.
Проектная документация разработана на основании:
- технического задания на проектирование;
- исходных данных, представленных заказчиком;
- действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри доступных для МГН помещений Объекта.
- Безопасности путей движения.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Рельеф территории
Организация рельефа в зоне, прилегающей к Объекту: прилегающая территория обеспечена нормативными продольными и поперечными уклонами посредством планировки территории с организацией поверхностного водоотвода от здания на проезжую часть. Покрытие пешеходных дорожек и тротуаров выполнено из ровных, не насыпных, не скользящих материалов (тротуарная плитка). Высота бортовых камней по краям пешеходных путей на участке вдоль газонов и озелененных площадок принята не менее 0,05 м.
Входная группа

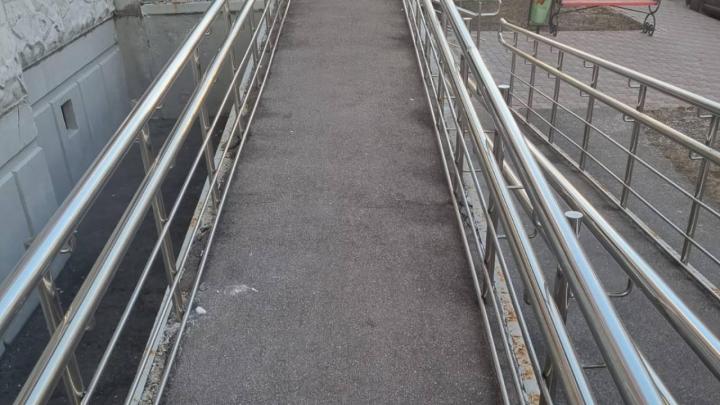

На пути движения к центральному входу в Объект есть существующие пандус и крыльцо. Уклон пандуса на обоих участках составляет 1:13,4 при длине каждого марша пандуса не более 9 м и общей длине наклонных участков пандуса не более 36 м. Поручни двухуровневые, расположены на высоте 700 мм и 900 мм, непрерывные по длине, расстояние между поручнями 900 мм имеют горизонтальные части длиной 300 мм.

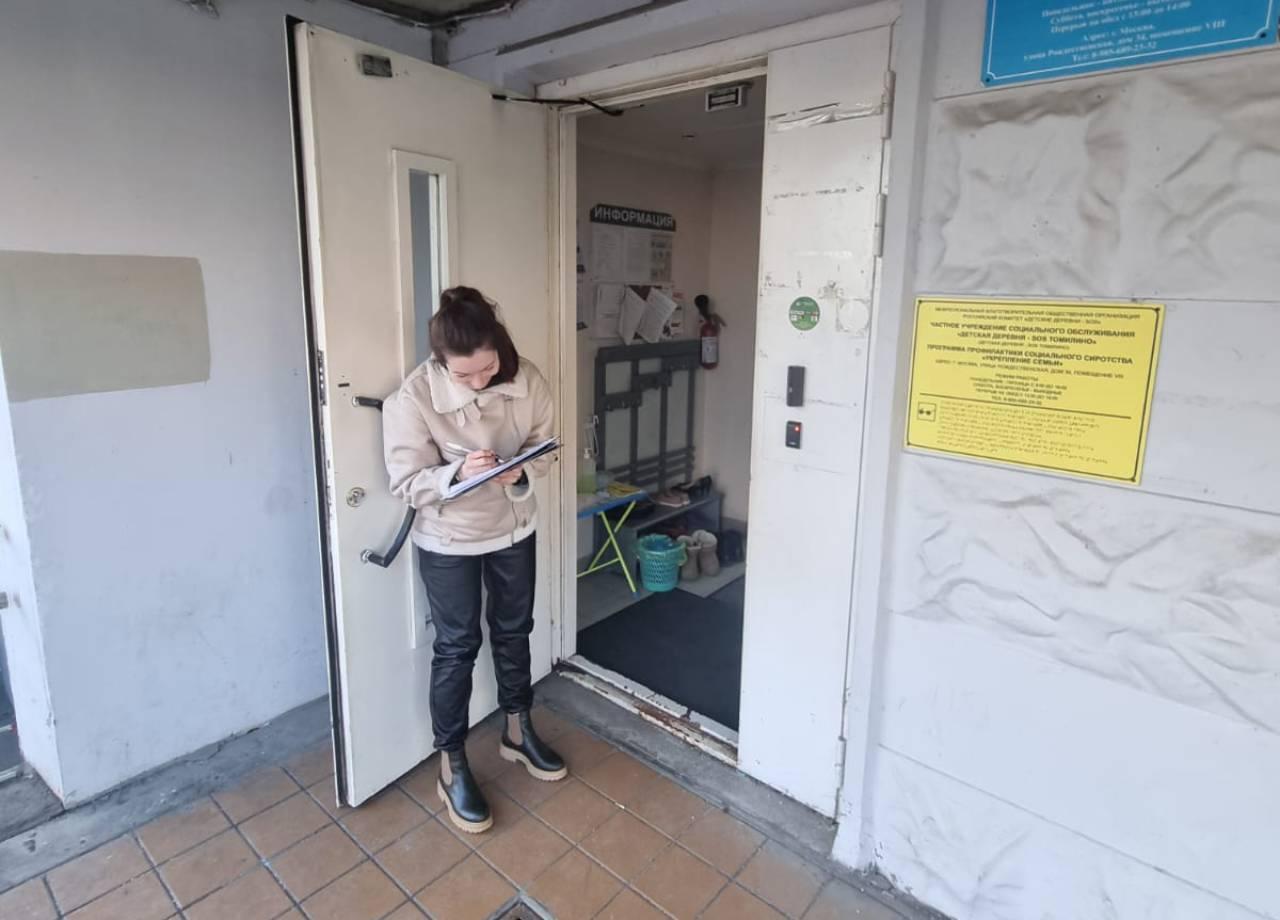

Для группы мобильности М4 имеется возможность самостоятельного входа к внутренним помещениям Объекта. Входная группа имеет двустворчатую дверь (с улицы в тамбур) со стеклянной вставкой менее 0,3 м шириной. Ширина дверного проема в свету составляет 1.0 м, высота порога - 0.06 м. При необходимости обустройства порогов, их высота или перепад высот не должны превышать 0,014 м. Проектом рекомендуется демонтаж имеющейся двери и установка двери, аналогичной демонтируемой, но с порогом не более 0,014 м. Использование мобильного инвентарного пандуса для преодоления порога инвалидами-колясочниками не рекомендуется из-за его веса не менее 7,0 кг.
Проектом предусмотрены следующие мероприятия:
- монтаж антивандальной кнопки вызова на отдельностоящей стойке на тротуаре перед заездом на пандус. Монтаж кнопки произвести совместно с пиктограмммой «Кнопка вызова», пиктограмму разместить над кнопкой на стойке. Кнопка вызова работает от батареек, сигнал подается через приемное устройство «Тифловызов» в место постоянного пребывания персонала (ориентировочно, пом. 6). Проектом не учтен подвод питания 220 Вт к устройству «Тифловызов» (работают от розетки 220 Вт). Для усиления сигнала от кнопки вызова при передаче его на приемное устройство, в пом.1 установить на любой удобной высоте ретранслятор УМ Z-09;
- монтаж знака «Доступность входа для инвалидов» категорий М1-М4, размещение вслед за информационной табличкой с наименованием Объекта и режимом работы, на той же высоте (высота установки от 1,2 до 1,6 м от уровня пола).

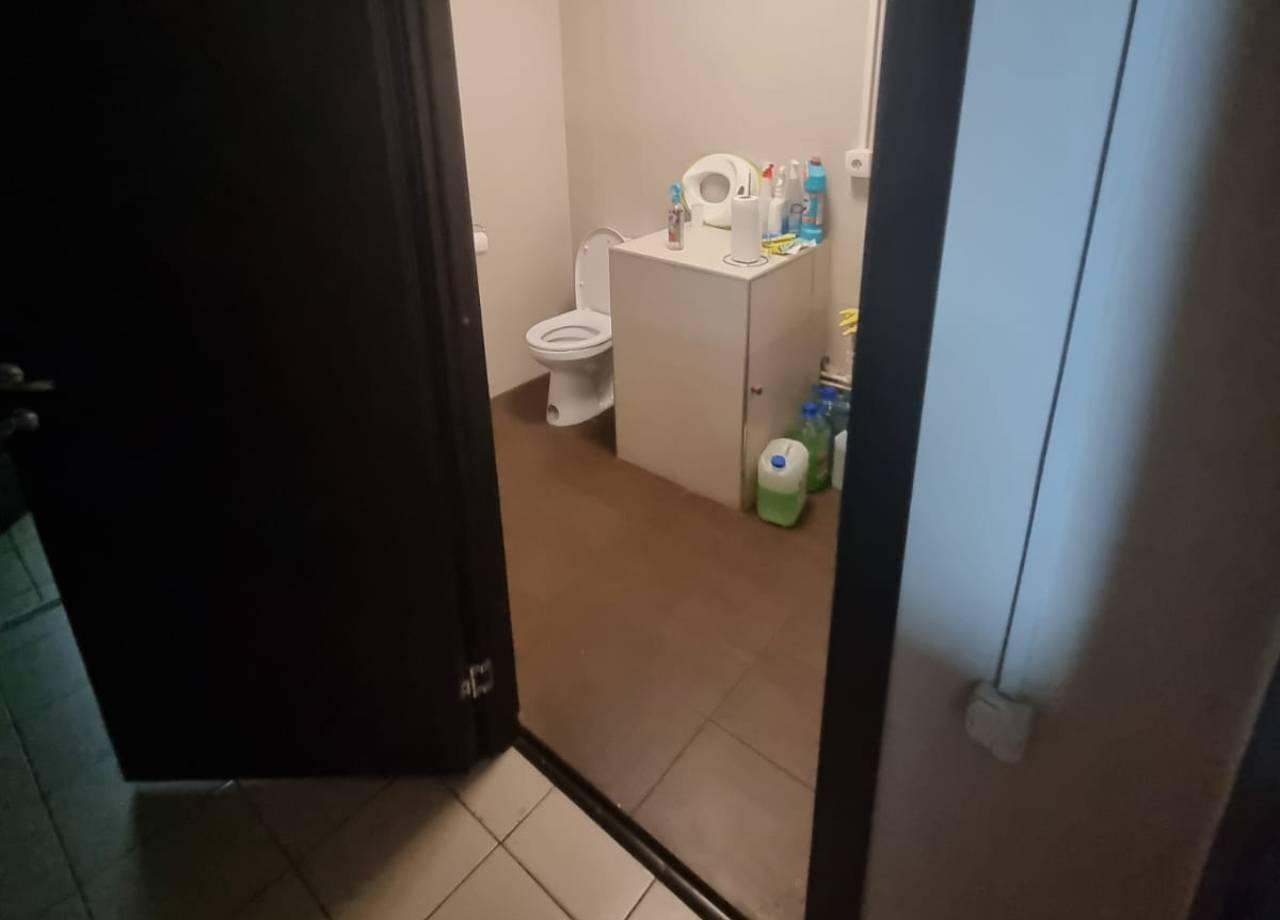

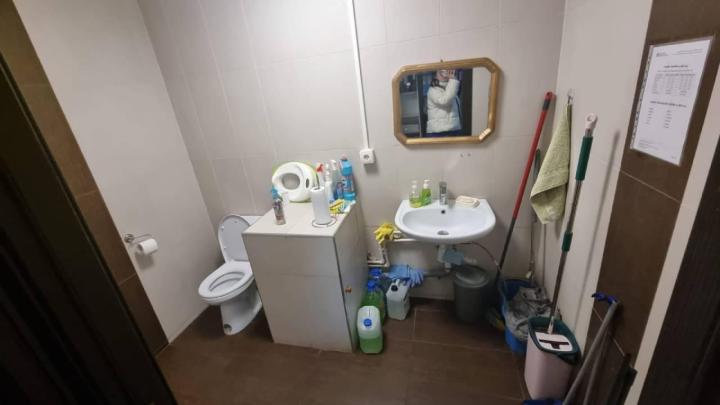

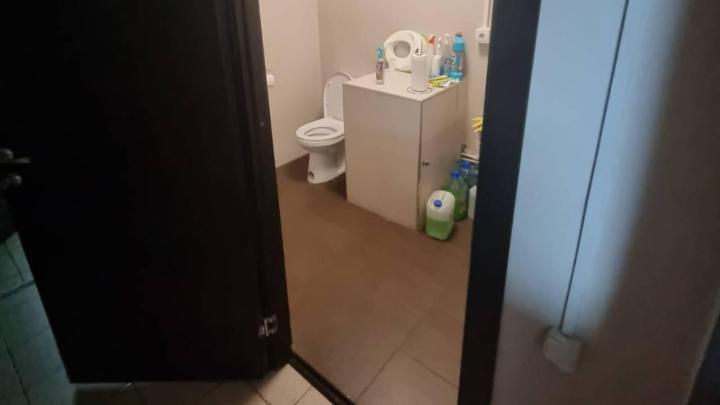

Санузел для МГН
Для категории М1-М4 предусмотрена адаптация санузла для МГН (с проведением ремонтных работ).
Перечень использованных нормативных и регламентирующих документов
- СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
