Проект по реализации доступности входной группы МБОУДО «Лянторская ДШИ № 2» г. Лянтор

Настоящий проект разработан в целях установки стационарного пандуса, в рамках основного мероприятия "Предоставление дополнительного образования детей в сфере культуры" подпрограммы "Сохранение и развитие учреждений, осуществляющих деятельность в сфере культуры и дополнительного образования Сургутского района" муниципальной программы Сургутского района "Культура Сургутского района". Место оказания услуг: Ханты-Мансийский автономный округ – Югра, Сургутский район, г.Лянтор, микрорайон 6, строение 8, МБОУДО «Лянторская ДШИ № 2».

Проектная документация разработана на основании:

технического задания на разработку проектной документации;
исходных данных, представленных заказчиком;
действующих ГОСТов и СП.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов и других МГН ко входу во внутренние помещения Объекта.

Демонтажные и подготовительные работы для установки пандуса-конструктора

Пандус-конструктор будет монтироваться с левой стороны площадки крыльца. Выбор расположения пандуса и его конфигурация объясняется тем, это оптимальное решение для избежания выкорчевки ряда деревьев, являющихся украшением ландшафтного дизайна территории Объекта.

Перед монтажом пандуса-конструктора необходимо выполнить следующие работы:

демонтаж подъемника вертикального;
демонтаж бордюрного камня на длину не менее 0,4м;
произвести работы по формированию бетонных площадок для монтажа опорных стоек пандуса-конструктора, 67 площадок размерами 250х250мм.

Работы по формированию бетонных площадок для монтажа опорных стоек пандуса-конструктора (расчет для 67 площадок):

выполнить разметку площадок (маяки, шнур);
подготовить шурфы 250х250мм глубиной 300 мм по разметке (определиться по месту- если есть возможность увеличения размеров шурфов в плоскости до 300-350мм, то сделать большим размером), V=1,3 м куб.;
шурфы заполнить смесью щебеночно-песчаной готовой, щебень из плотных горных пород М800, номер смеси С5, размер зерен 0-40мм ГОСТ 25607-2009 на высоту 150 мм, V=0,7 м куб., затем утрамбовать до глубины свободного пространства шурфа 200 мм, разровнять;
залить шурфы бетоном М300, V=1 м куб.;
обеспечить необходимый уровень высот всех площадок (см. лист 0П00-000048-ОДИ-ГЧ);
для прочности бетонных площадок (избегания пересыхания состава) в течение 1й недели необходимо увлажнять бетонный массив, для сохранения влаги рекомендуется закрыть полиэтиленовой пленкой. Этап полного твердения для набора прочности продолжается до 4-х недель.

Работы выполнить по листу 3 0П00-000048-ОДИ-ГЧ.

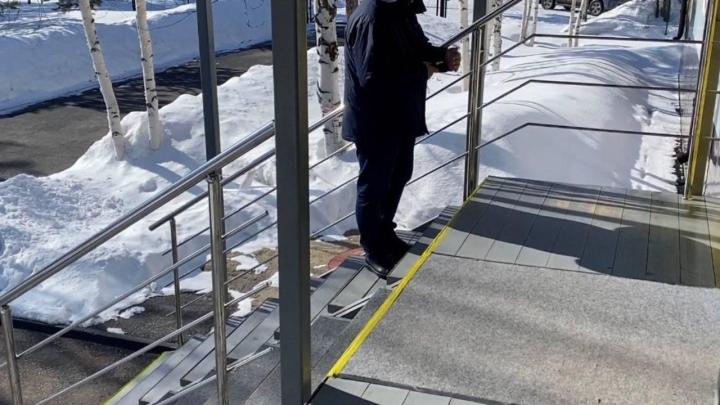

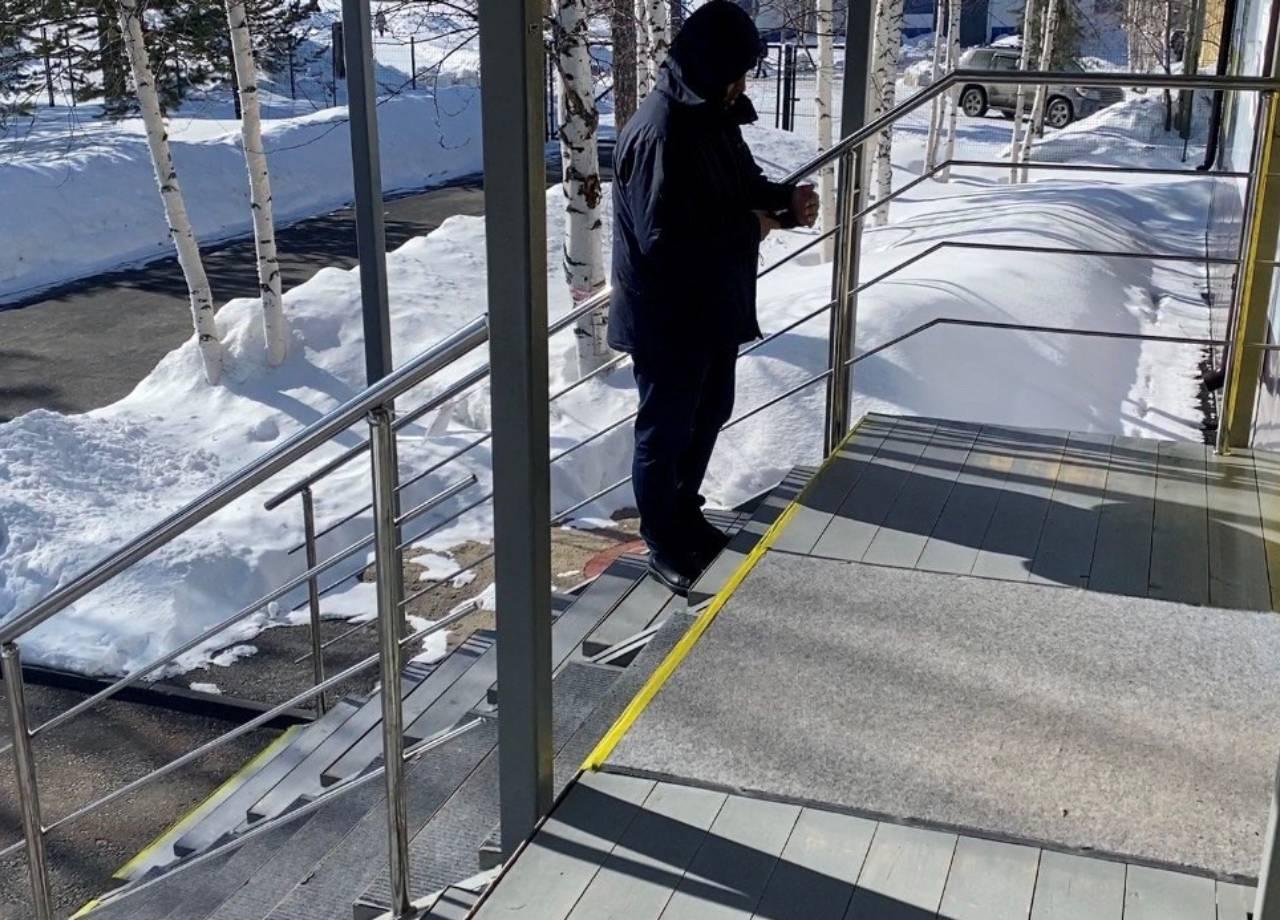

Пандус-конструктор

Произвести монтаж пандуса-конструктора. При установке на бетонное основание используется анкерное соединение через опорные фланцы опор (67 шт.), по 4 болта анкерных распорных 8/40х90 на каждую опору, см. лист 4 0П00-000048-ОДИ-ГЧ.

Инструкцию по установке пандуса-конструктора см. https://tiflocentre.ru/montaj/pandus-konstruktor.php.

Пандус-конструктор имеет уклон на 1:11,9 (8,4%), соответствует п.5.1.14 табл.5.1, Примечание СП 59.13330.2020. Такой уклон принят в связи с условиями сложившейся застройки.

На площадки пандуса-конструктора уложить покрытие "ТифлоПол-10". На площадки с уклоном (11 шт.) - желтого цвета, на площадки без уклона (2 шт.), включая разворотную (1 шт.) и поворотную (1 шт.) площадки - черного цвета. Монтаж покрытия «Тифлопол-10) на площадки пандуса произвести с помощью клея FIXVERT и комплекта для нанесения клея. Норма расхода клея – 1,2 кг на 1 м кв. Площадь общая покрытия «ТифлоПол-10» для пандуса – 25,8 м кв. Расход клея на монтаж покрытия площадок пандуса-конструктора «ТифлоПол-10»- 31 кг, монтаж зубчатым шпателем (комплект для нанесения клея).

Разработанный проектом пандус-конструктор соответствует п. 6.9 СП 59.13330.2020, а именно:

площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна иметь размер не менее 1,5 м по ходу движения – требование выполнено;
ширина марша пандуса (расстояние между поручнями ограждений пандуса) с односторонним движением следует принимать в пределах от 0,9 до 1,0 м – требование выполнено;
по продольным краям маршей пандусов для предотвращения соскальзывания трости или ноги следует предусматривать бортики высотой не менее 0, 05м - требование выполнено;
поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса - требование выполнено, в начале заезд из нержавеющей стали, покрытие пандуса- резиновое покрытие черного цвета, в конце пандуса съезд из нержавеющей стали, визуальный контраст соблюдается;
вдоль обеих сторон пандуса необходимо устанавливать ограждения с поручнями. Поручни следует располагать на высоте 0,9 м и 0,7 м. Верхний и нижний края поручней пандуса должны находиться в одной вертикальной плоскости с границами прохожей части пандуса (краем бортика)- требование выполнено:
завершающие горизонтальные части поручня должны иметь травмобезопасное исполнение - требование выполнено;
поручни пандусов должны выдерживать нагрузку без деформации не менее 0,5 кН/м в любом направлении- требование выполнено, заложенные в проект поручни соответствуют.

Покрытие пешеходных дорожек, тротуаров, съездов, пандусов и лестниц должно быть из твердых материалов, ровным, не создающим вибрацию при движении по нему. Их поверхность должна обеспечивать продольный коэффициент сцепления 0,6-0,75 кН/кН, в условиях сырой погоды и отрицательных температур (п.5.1.11 СП 59.13330.2020).

В соответствии с ГОСТ Р 51261-2022:

поручни, устанавливаемые по обеим сторонам пандусов, имеющих высоту подъема более 150 мм или горизонтальную проекцию наклонного участка пандуса более 1800мм, должны удовлетворять нижеследующим требованиям:

расстояние между опорным устройством и ближайшим элементом оборудования или стенками помещения должно быть не менее 60мм (п. 5.1.8) – выполняется;
поручни пандусов должны иметь участки, выходящие за пределы длины наклонного участка пандуса на примыкающие к этому участку горизонтальные площадки протяженностью не менее 300мм каждый (п. 5.2.3) – выполняется;
поверхность поручней пандусов должна быть непрерывной по всей длине и должна быть параллельна поверхности пандуса с учетом примыкающих к нему горизонтальных участков (п. 5.2.8) – выполняется;
конструкция завершающих частей поручней должна исключать наличие острых краев. Завершающие части верхнего и нижнего поручней с каждой стороны пандуса должны быть соединены между собой или переходить в ограждение горизонтальной площадки (п. 5.2.4) - выполняется.

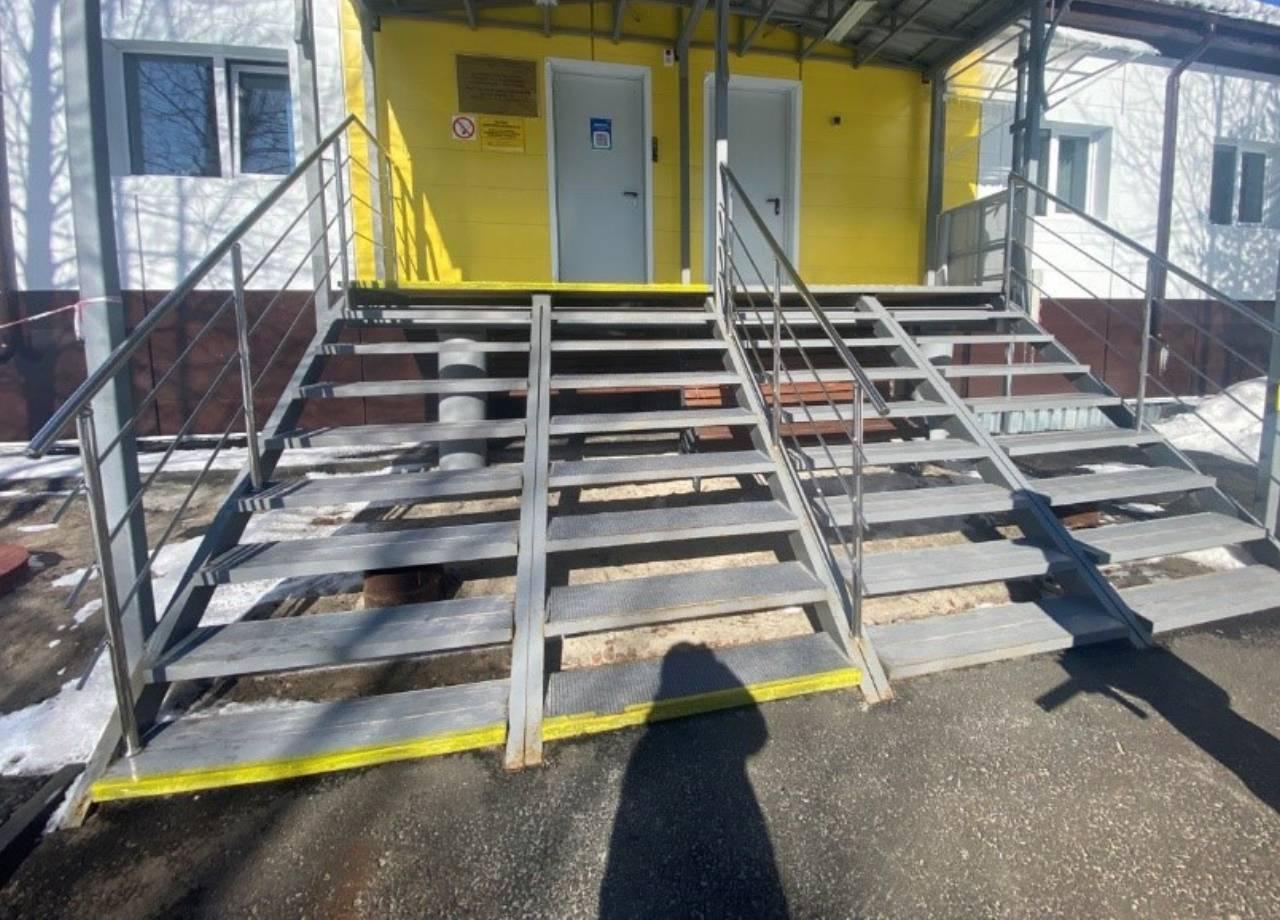

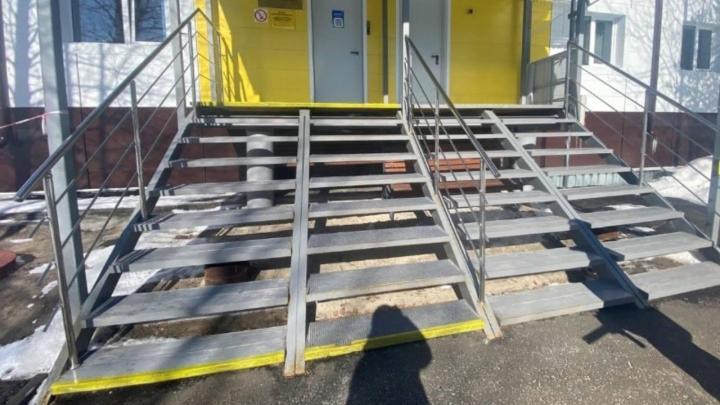

Увеличение площадки крыльца

Согласно СП 59.13330.2020 п. 6.1.4 размеры входной площадки с пандусом должны быть не менее 2,2х2,2 м, что не соответствует действительности. Проектом предусмотрено увеличение размеров площадки до нормативных, с установкой ограждения по периметру, конструкция см. лист 6 0П00-000048-ОДИ-ГЧ.

Тактильно-визуальные указатели

В соответствии с п. 6.1.1 СП 59.13330.2020 в общественном или производственном здании (сооружении) должен быть минимум один вход, доступный для МГН, с поверхности земли.

Перед заездом на пандус монтировать кнопку вызова на стойке, приемное устройство сигналов кнопки вызова разместить в месте постоянного присутствия персонала Объекта, например, в помещении охраны или гардеробе (подключение к электросети на 220В через розетку). Для усиления сигнала от кнопки вызова в тамбуре монтировать ретранслятор на любой удобной высоте, обеспечив подключение его к электрической сети на 220В.

В соответствии с п.4.3.9.3 ГОСТ Р 52131-2019, перед подъемами, имеющими продольный уклон свыше 5% необходимо устанавливать знак «Осторожно! Крутой подъем», на табличке, устанавливаемой непосредственно под знаком, при уклоне более 8% указывается "более 8%". Оба знака установить на стойку, высота размещения нижнего знака по нижнему краю- 1,3м от пешеходной поверхности. На крыльце перед съездом с пандуса установить на стене знак «Осторожно! Крутой спуск» и табличку "более 8%", высота аналогично знакам при заезде на пандус.

Работы выполнить по листу 5 0П00-000048-ОДИ-ГЧ.

Перечень использованных нормативных и регламентирующих документов

СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
Федеральный закон от 22.07.2008 №123-ФЗ (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».
