Проект по реализации доступности входной группы БУ «Лангепасский политехнический колледж» г. Покачи

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям административно-бытового корпуса бюджетного учреждения профессионального образования Ханты-Мансийского автономного округа – Югры «Лангепасский политехнический колледж» (БУ «Лангепасский политехнический коллеж», далее – Объект), для инвалидов и других маломобильных групп населения (МГН) по принципу «разумного приспособления», в части обустройства входной группы пандусом-конструктором. Объект расположен по адресу: г. Покачи, ул. Аганская, 122.

Проектная документация разработана на основании:

технического задания на разработку проектной документации;
исходных данных, представленных заказчиком;
действующих ГОСТов и СП.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов и других МГН от центрального входа здания к внутренним помещениям Объекта.

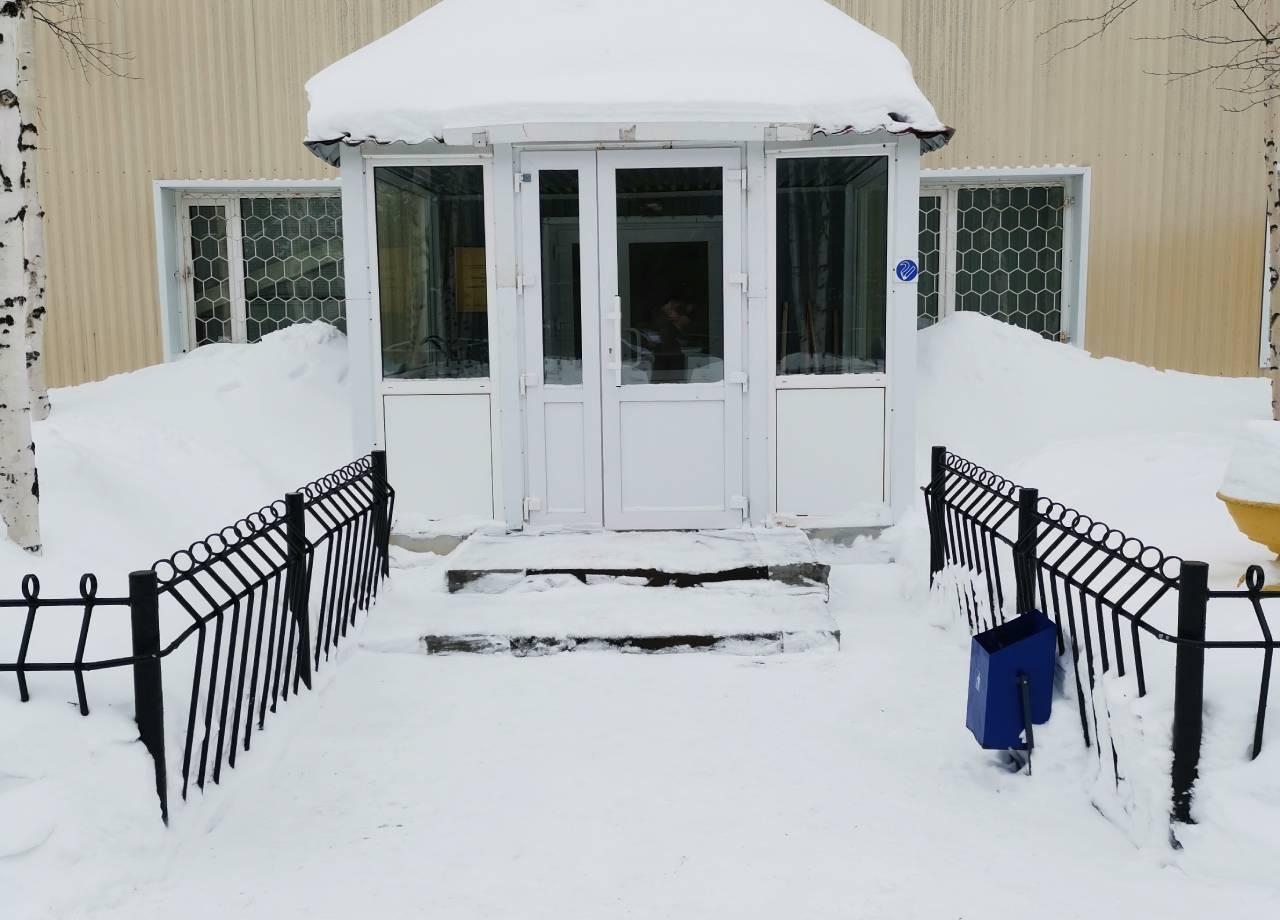

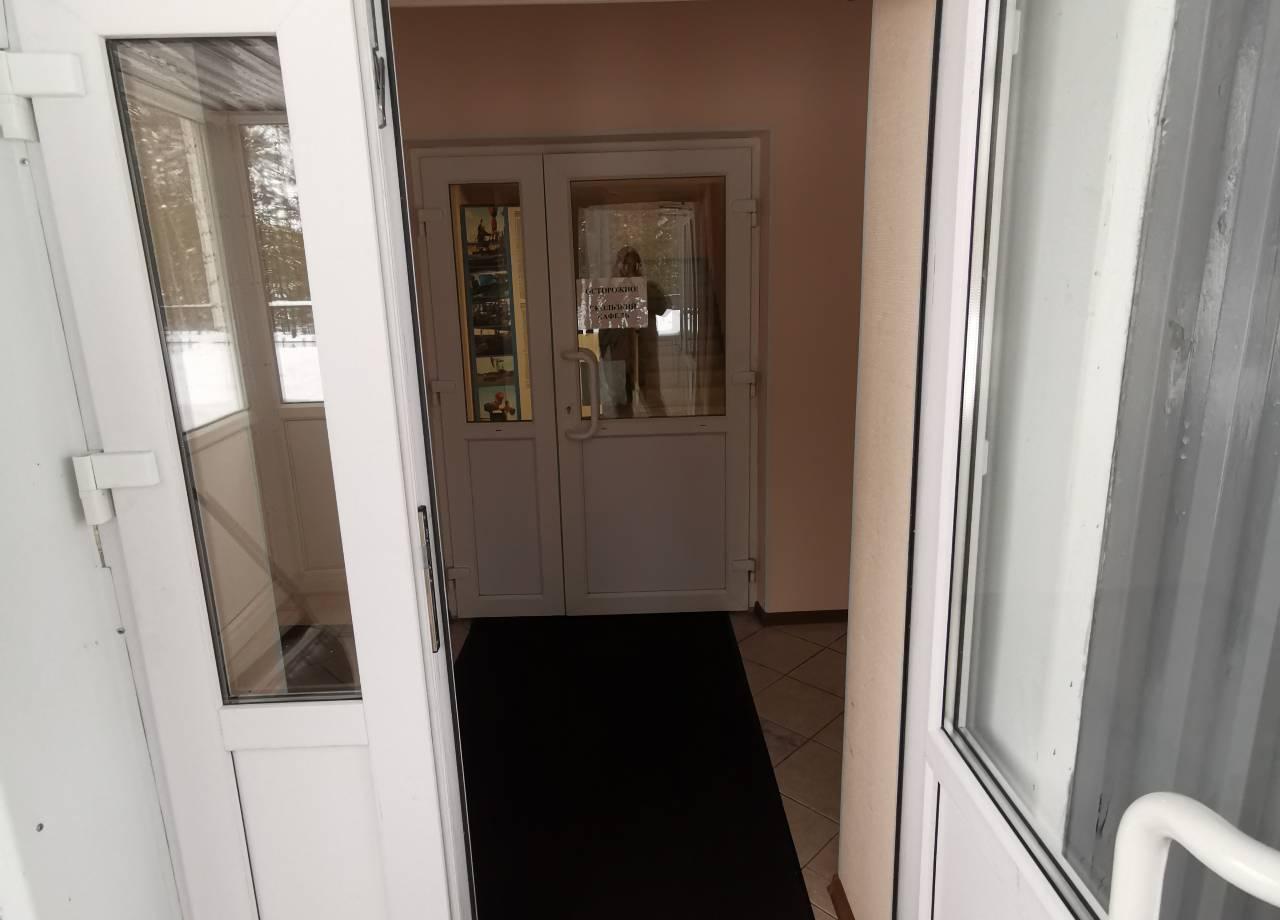

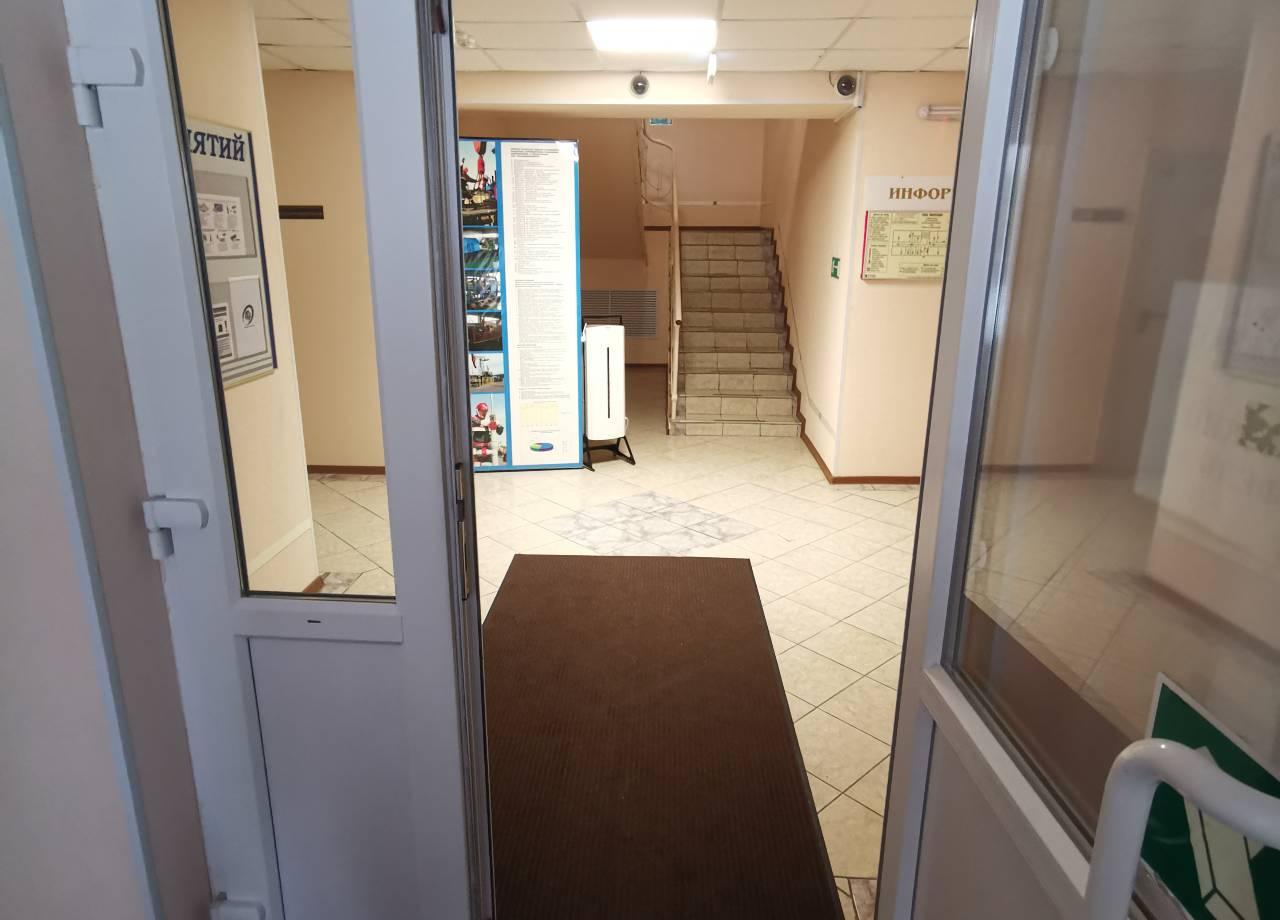

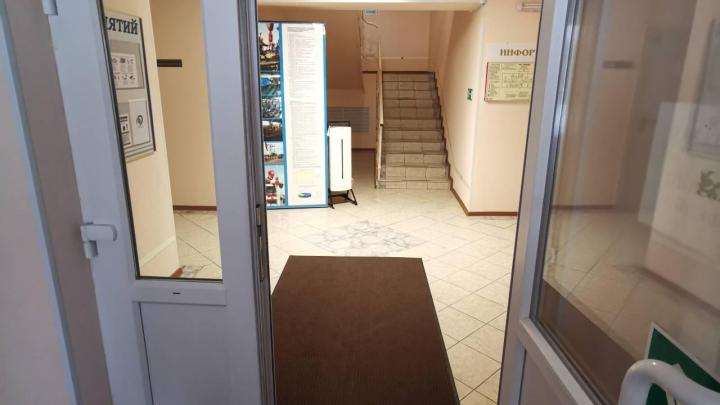

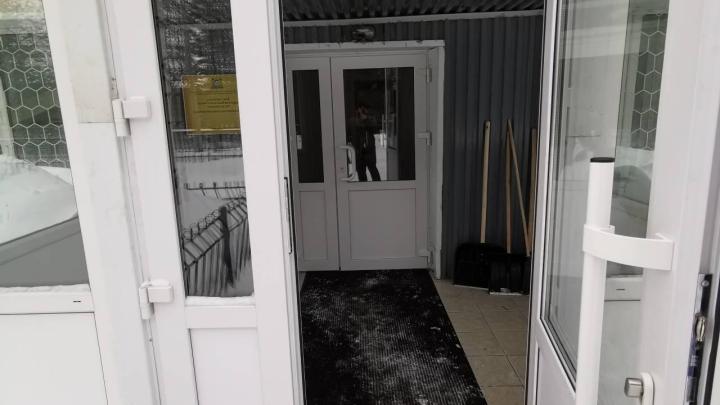

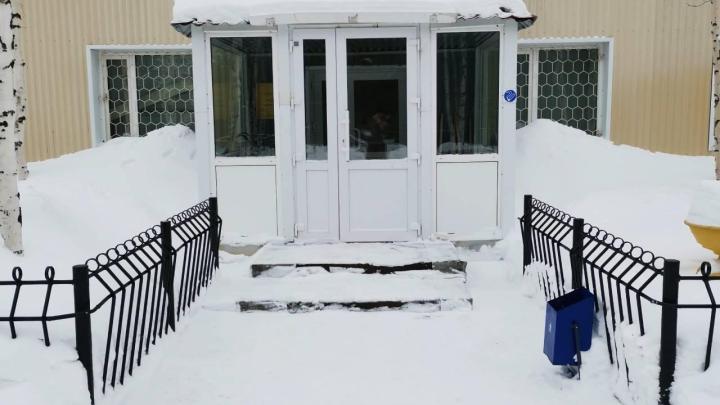

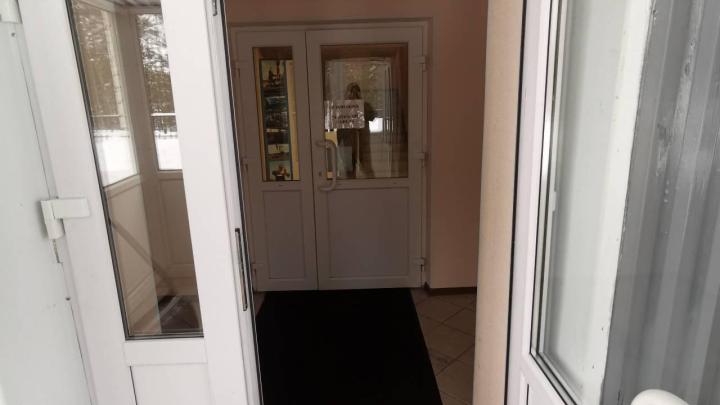

Входная группа образовательного учреждения

Демонтажные работы

Перед установкой пандуса конструктора необходимо выполнить следующие работы:

демонтаж фрагмента металлического ограждения, L=6,53 пог. м, 4 столбика, ∅100 мм;
демонтаж правой боковой пластиковой вставки с остеклением входного тамбура (помещение 1), S пластиковой составляющей-3,3 м кв., S стеклянной составляющей-3,7 м кв, S общ.=7 м кв.;
произвести работы по спилу и выкорчевке двух деревьев, расположенных ближе к крыльцу, т.к. они мешают установке пандуса. Данные работы производить с осторожностью, чтобы не повредить расположенные рядом деревья;
снять дерн в зоне размещения пандуса, S=22,8 м кв., на глубину 400 мм, V=9,1 м куб.

Монтажные работы

Этапы работ по обустройству бетонной площадки под установку пандуса-конструктора:

выполнить разметку площадки (маяки, шнур);
подготовить основание под площадку, S=22,8 м кв., глубина 400 мм, объем удаляемого грунта V=9,1 м куб.;
основание заполнить щебеночно-песчаной смесью V=9,1 м куб., затем утрамбовать до глубины 200 мм и разровнять;
укладка бетона М100, слой 200 мм, под установку бортового камня, V=0,5 м куб.;
установка бортового камня БР 100.20.8, L=9 м;
арматура: прутья арматуры нарезать на куски нужного размера и крепить между собой с помощью проволоки. Металлические прутки сечением 8-10 мм, используемые для армирования бетона, отожженная проволока для соединения проволоки в пространственный каркас, ячейки 100х100 мм. Расход арматуры 65 пог. м, расход проволоки 10 пог. м;
в приямок залить бетонную смесь марки М300 на половину глубины приямка, дать схватиться, затем уложить арматуру и залить на оставшуюся глубину приямка, разровнять. V=3,5 м куб. Обеспечить плавный уклон площадки к проезжей части не менее 1:20.

Для прочности бетонной дорожки (избегания пересыхания состава) в течение 1й недели необходимо увлажнять бетонный массив, для сохранения влаги рекомендуется закрыть полиэтиленовой пленкой. Оптимальная температура для выполнения работ 18-22 град. С. Этап твердения продолжается 4 недели.

В климатических районах строительства I и II по СП 131.13330 продольный уклон бетонной площадки под установку пандуса-конструктора принимается не более 1:25, поперечный уклон должен составлять от 1:200 до 1:50.

Выполнить монтаж стены (рамы и сэндвич-панели пластиковые, аналогично установке пластиковых окон). В проем установить роллету (рольставни) с ригельным замком. Проектом рекомендуется размер роллеты 1800х2165 мм (ШхВ) с установкой внутрь проема (встроенный вариант).

Пандус-конструктор

Произвести монтаж пандуса-конструктора. При установке на бетонное основание используется анкерное соединение через опорные фланцы опор (17 шт.), по 4 болта анкерных распорных 8/15х65 на каждую опору.

Инструкцию по установке пандуса-конструктора см. https://tiflocentre.ru/montaj/pandus-konstruktor.php.

Пандус-конструктор имеет уклон на 1:12,8 1:11 (7,8%), соответствует п.5.1.14 табл.5.1 СП 59.13330.2020. Такой уклон принят в связи с условиями сложившейся застройки.

Разработанный проектом пандус-конструктор соответствует п. 6.9 СП 59.13330.2020, а именно:

площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна иметь размер не менее 1,5 м по ходу движения – требование выполнено;
ширина марша пандуса (расстояние между поручнями ограждений пандуса) с односторонним движением следует принимать в пределах от 0,9 до 1,0 м – требование выполнено;
уклон пандуса –в соответствии с п.5.1.14– требование выполнено;
по продольным краям маршей пандусов для предотвращения соскальзывания трости или ноги следует предусматривать бортики высотой не менее 0, 05м - требование выполнено;
поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса - требование выполнено, в начале заезд из нержавеющей стали, покрытие пандуса- резиновое покрытие черного цвета, в конце пандуса съезд из нержавеющей стали, визуальный контраст соблюдается;
вдоль обеих сторон пандуса необходимо устанавливать ограждения с поручнями. Поручни следует располагать на высоте 0,9 м и 0,7 м. Верхний и нижний края поручней пандуса должны находиться в одной вертикальной плоскости с границами прохожей части пандуса (краем бортика)- требование выполнено:
завершающие горизонтальные части поручня должны иметь травмобезопасное исполнение - требование выполнено;
поручни пандусов должны выдерживать нагрузку без деформации не менее 0,5 кН/м в любом направлении- требование выполнено, заложенные в проект поручни соответствуют.

Покрытие пешеходных дорожек, тротуаров, съездов, пандусов и лестниц должно быть из твердых материалов, ровным, не создающим вибрацию при движении по нему. Их поверхность должна обеспечивать продольный коэффициент сцепления 0,6-0,75 кН/кН, в условиях сырой погоды и отрицательных температур (п.5.1.11 СП 59.13330.2020).

В соответствии с ГОСТ Р 51261-2022:

поручни, устанавливаемые по обеим сторонам пандусов, имеющих высоту подъема более 150 мм или горизонтальную проекцию наклонного участка пандуса более 1800мм, должны удовлетворять нижеследующим требованиям:

расстояние между опорным устройством и ближайшим элементом оборудования или стенками помещения должно быть не менее 60мм (п. 5.1.8) – выполняется;
поручни пандусов должны иметь участки, выходящие за пределы длины наклонного участка пандуса на примыкающие к этому участку горизонтальные площадки протяженностью не менее 300мм каждый (п. 5.2.3) – выполняется;
поверхность поручней пандусов должна быть непрерывной по всей длине и должна быть параллельна поверхности пандуса с учетом примыкающих к нему горизонтальных участков (п. 5.2.8) – выполняется;
конструкция завершающих частей поручней должна исключать наличие острых краев. Завершающие части верхнего и нижнего поручней с каждой стороны пандуса должны быть соединены между собой или переходить в ограждение горизонтальной площадки (п. 5.2.4) - выполняется.

Тактильно-визуальные указатели

В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.

Установить информационную тактильную табличку со шрифтом Брайля с указанием наименования учреждения, времени оказания услуги на высоте 1,2-1,6 м от уровня крыльца перед входной дверью, со стороны дверной ручки рабочей створки двери, на расстоянии 0,1м от края нерабочей створки двери.

Пиктограмму тактильную, модульную "Доступность объектов для инвалидов по зрению и по слуху, а такжев креслах-колясках" установить с левой стороны от информационной тактильной таблички со шрифтом Брайля с указанием наименования учреждения, времени оказания услуги на одной высоте по нижнему краю.

При заезде на пандус-конструктор с правой стороны от него установить стойку с пиктограммой "Доступность объекта для инвалидов на креслах-колясках", под пиктограммой монтировать информационную табличку с индивидуальной информацией (проектом рекомендуется разместить информацию с номером телефона, по которому инвалид-колясочник может позвонить и ему сотрудник Объекта откроет роллету для въезда в помещения Объекта. Постоянно роллета находится закрытой на ригельный замок (входит в комплектацию роллеты). Высота размещения информационной таблички на стойке 1,2-1,6м от уровня пешеходной поверхности. Крепление стойки к бетонной площадке через анкерное соединение, болты /8/15х65, 3 шт., для этого просверлить в основании стойки 2 отв.

Выбрать одну высоту размещения из интервала 1,2-1,6м для всего Объекта.

Информационные знаки для инвалидов соответствуют ГОСТ Р 52131-2019.

Обоснование мер пожарной безопасности

Вход, через который МГН с пандуса-конструктора попадают в помещения Объекта является также эвакуационным выходом для них.

Параметры эвакуационного выхода через пандус наружу соответствуют ст.89 №123-ФЗ, ред. от 14.07.2022г.

Пандус-конструктор является оптимальным средством для оборудования входных групп объектов с различной проходимостью людей. Одним из его преимуществ является сборно-разборная конструкция, состоящая из отдельных секций, что позволяет произвести монтаж и демонтаж пандуса без использования специального инструмента и проведения огневых работ(сварки), а также обеспечивает возможность дальнейшей адаптации к новым условиям установки. Используется для оборудования объектов в целях доступности зданий и территорий для инвалидов-колясочников в соответствии с СП 59.13330.2020.

Пожарные проезды и подъездной путь к зданию для пожарной техники в проекте не изменены.

Перечень использованных нормативных и регламентирующих документов

СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
Федеральный закон от 22.07.2008 №123-ФЗ (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».
