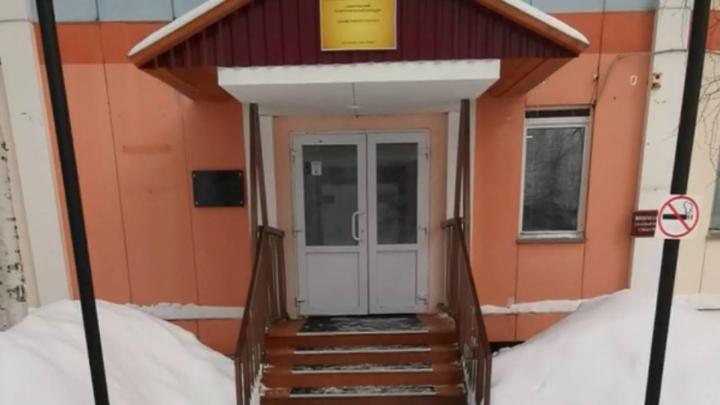

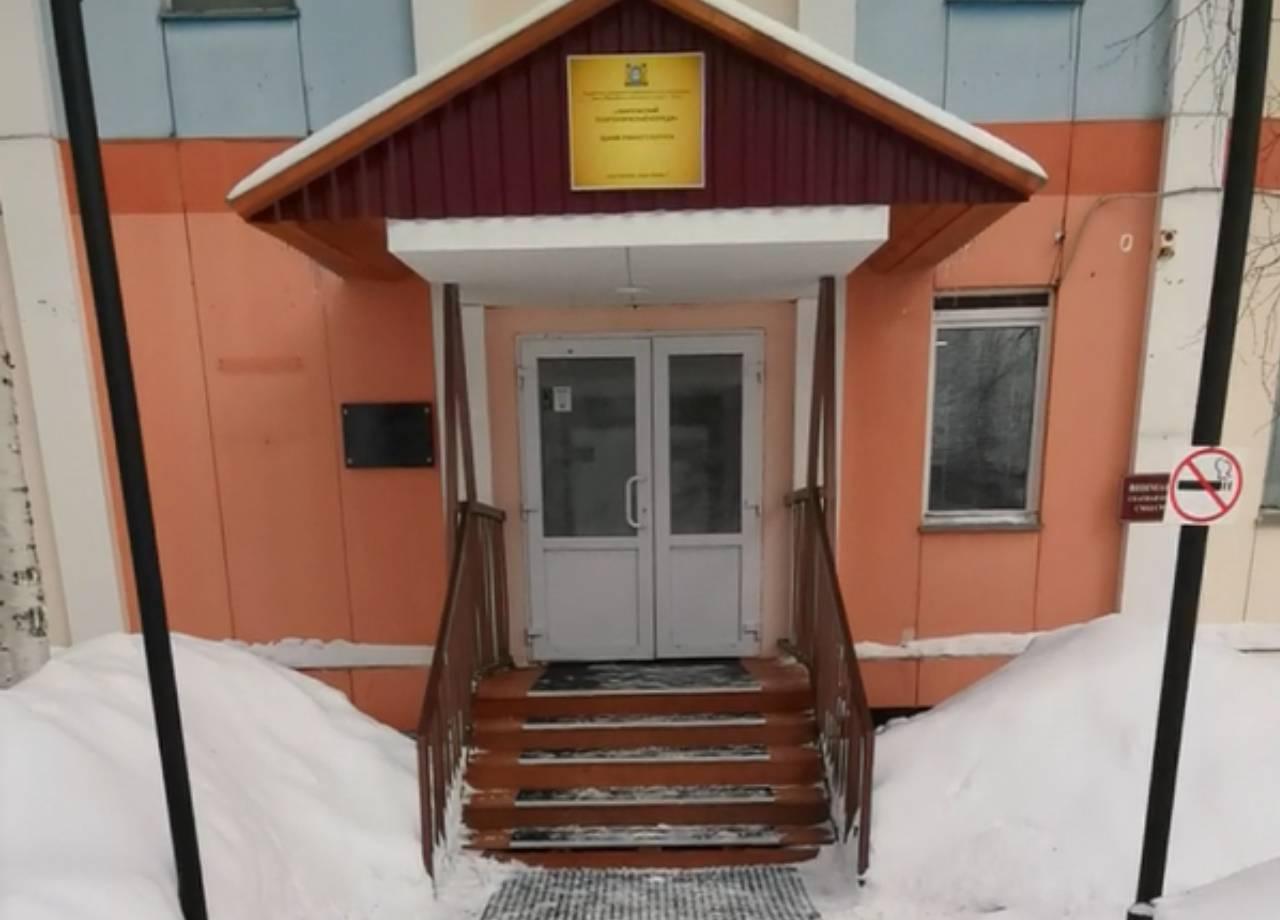

Адаптация входной группы БУ «Лангепасский политехнический колледж» расположенного по адресу: г. Лангепас, ул. Ленина, 7.

Настоящий проект разработан в целях обеспечения беспрепятственного доступа ко входу в здание учебного корпуса бюджетного учреждения профессионального образования Ханты-Мансийского автономного округа – Югры «Лангепасский политехнический колледж» (БУ «Лангепасский политехнический коллеж», далее – Объект), для инвалидов и других маломобильных групп населения (МГН) по принципу «разумного приспособления», в части обустройства входной группы пандусом-конструктором. Объект расположен по адресу: г. Лангепас, ул. Ленина, 7.

Проектная документация разработана на основании:

технического задания на разработку проектной документации;
исходных данных, представленных заказчиком;
действующих ГОСТов и СП.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов и других МГН ко входу во внутренние помещения Объекта.

Демонтажные работы

Пандус-конструктор будет монтироваться с правой стороны площадки крыльца главного входа на бетонной площадке.

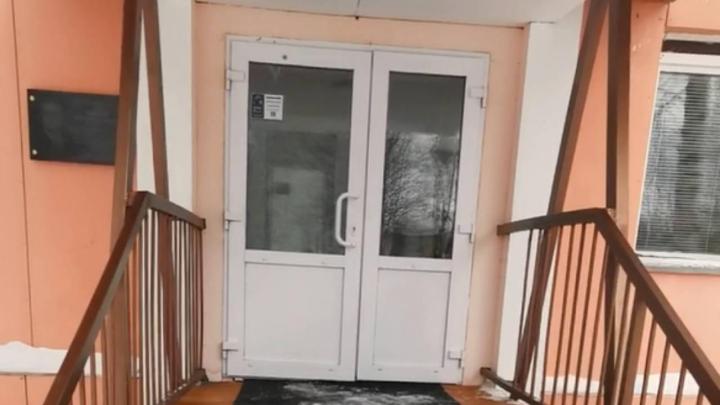

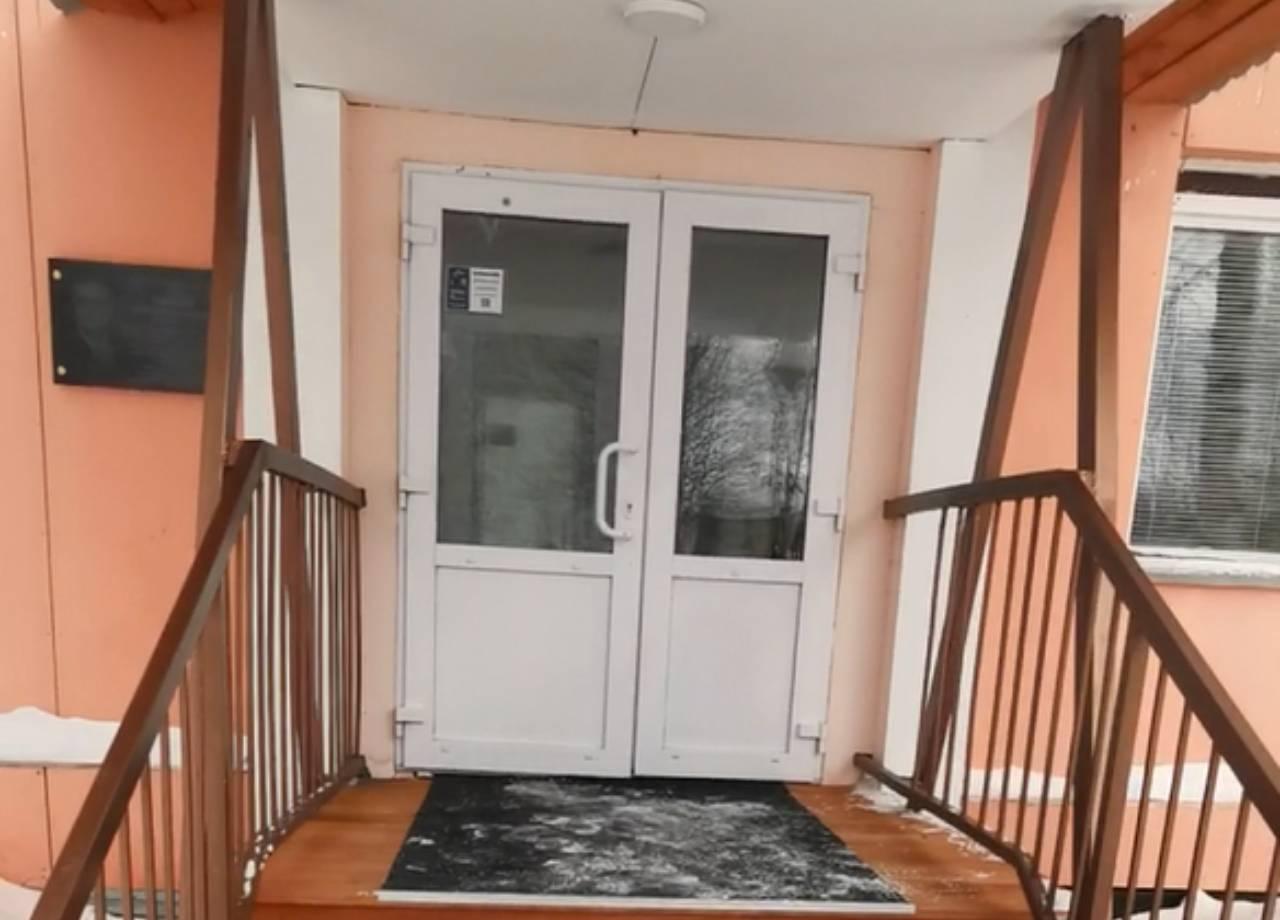

Перед установкой пандуса-конструктора необходимо выполнить следующие работы на крыльце перед главным входом в помещения Объекта:

демонтаж пластиковой обшивки под нижней частью козырька над площадкой крыльца, S=12,5 м кв.;
под демонтированной пластиковой обшивкой имеется металлическая рама. К раме с правой и левой стороны поручней лестницы, аналогично имеющимся двум V-образным опорам с помощью сварного соединения монтировать опоры с раскосами, труба 100х50х3, 4 шт. Крепление опор к площадке и ступени внешней лестницы на анкерное соединение, конструкция - см. лист 5 0П00-000044-ОДИ-ГЧ;
срезать обе V- образные опоры с металлической рамы козырька крыльца, ограждения крыльца и поручней лестницы, труба 100х50х3, 8 мест среза, S среза общ.=0,6 м кв., вес одной опоры из 2-х труб- 31,2 кг;
демонтаж с правой стороны части ограждения крыльца , 4 места среза, труба 100х50х3, Lогр.=1,4 м пог.;
снять дерн в зоне размещения пандуса для формирования бетонной площадки под установку, S=30,0 м кв., на глубину 400 мм, V=12,0 м куб.

Монтажные работы

Перед монтажом пандуса-конструктора необходимо выполнить следующие работы:

монтаж поддерживающей конструкции козырька крыльца, см. раздел 2 0П00-000044-3-ОДИ-ТЧ, конструкция опоры козырька крыльца - см. лист 5 0П00-000044-3-ОДИ-ГЧ;
монтаж заглушек на срезы ограждения и поручня лестницы крыльца, Ст3 100х50х2 мм, 2 шт.

Для монтажа пандуса-конструктора необходимо сформировать бетонную площадку.

Этапы работ по обустройству бетонной площадки:

выполнить разметку площадки (маяки, шнур);
подготовить основание под площадку, S=30,0 м кв., глубина 400 мм, объем удаляемого грунта V=12,0 м куб.;
основание заполнить щебеночно-песчаной смесью V=12,0 м куб., затем утрамбовать до глубины 200 мм и разровнять;
укладка бетона М100, слой 200 мм, под установку бортового камня, V=1,7 м куб.;
установка бортового камня БР 100.20.8, L=30 м;
арматура: прутья арматуры нарезать на куски нужного размера и крепить между собой с помощью проволоки. Металлические прутки сечением 8-10 мм, используемые для армирования бетона, отожженная проволока для соединения проволоки в пространственный каркас, ячейки 100х100 мм. Расход арматуры 1143 пог. м, расход проволоки 6830 пог. м;
в приямок залить бетонную смесь марки М300 на половину глубины приямка, дать схватиться, затем уложить арматуру и залить на оставшуюся глубину приямка, разровнять, V=4,5 м куб. Обеспечить плавный уклон площадки к пешеходной дорожке не менее 1:20.

Для прочности бетонной дорожки (избегания пересыхания состава) в течение 1й недели необходимо увлажнять бетонный массив, для сохранения влаги рекомендуется закрыть полиэтиленовой пленкой. Оптимальная температура для выполнения работ 18-22 град. С. Этап твердения продолжается 4 недели.

В климатических районах строительства I и II по СП 131.13330 продольный уклон бетонной площадки под установку пандуса-конструктора принимается не более 1:25, поперечный уклон должен составлять от 1:200 до 1:50.

После того, как бетонная площадка будет готова, необходимо провести установку навеса, который будет использоваться для защиты участка пандуса-конструктора, расположенного вдоль стены здания Объекта. Пандус-конструктор будет монтироваться под уже установленный навес. Навес односкатный, преимуществом односкатного навеса является простота и долговечность конструкции. Верхняя поверхность навеса состоит из металлического листа, поверху покрытого профнастилом. Опоры навеса крепятся на бетонном основании через фланцы анкерным соединением 12/25х90. Конструкцию навеса см. лист 6 0П00-000044-3-ОДИ-ГЧ.

Навес необходимо установить вплотную к козырьку над площадкой крыльца, определиться по месту., при этом возможно небольшое изменение размеров установки опор, указанных на схеме расположения опор навеса.

Металлические составляющие навеса необходимо покрасить Порядок работ:

удалить ржавчину специальной шлифовальной машинкой;
покрыть поверхности грунтовкой ГФ-021, V=20 л;
покрыть поверхности эмалью для металла в два слоя, второй слой наносят после высыхания первого слоя, V=40 л.

После монтажа и покраски навеса произвести обшивку пластиковыми панелями ранее демонтированной поверхности под нижней частью козырька над площадкой крыльца и боковой правой стороны в месте стыка с установленным навесом, S=15 м кв.

Пандус-конструктор

Произвести монтаж пандуса-конструктора. При установке на бетонное основание используется анкерное соединение через опорные фланцы опор (42 шт.), по 4 болта анкерных распорных 8/15х65 на каждую опору.

Инструкцию по установке пандуса-конструктора см. https://tiflocentre.ru/montaj/pandus-konstruktor.php.

Пандус-конструктор имеет уклон на 1:15 (6,6%), соответствует п.5.1.14 табл.5.1 СП 59.13330.2020. Такой уклон принят в связи с условиями сложившейся застройки.

Разработанный проектом пандус-конструктор соответствует п. 6.9 СП 59.13330.2020, а именно:

площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна иметь размер не менее 1,5 м по ходу движения – требование выполнено;
ширина марша пандуса (расстояние между поручнями ограждений пандуса) с односторонним движением следует принимать в пределах от 0,9 до 1,0 м – требование выполнено;
уклон пандуса 1:15 – в соответствии с п.5.1.14– требование выполнено;
по продольным краям маршей пандусов для предотвращения соскальзывания трости или ноги следует предусматривать бортики высотой не менее 0, 05м - требование выполнено;
поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса - требование выполнено, в начале заезд из нержавеющей стали, покрытие пандуса- резиновое покрытие черного цвета, в конце пандуса съезд из нержавеющей стали, визуальный контраст соблюдается;
вдоль обеих сторон пандуса необходимо устанавливать ограждения с поручнями. Поручни следует располагать на высоте 0,9 м и 0,7 м. Верхний и нижний края поручней пандуса должны находиться в одной вертикальной плоскости с границами прохожей части пандуса (краем бортика)- требование выполнено:
завершающие горизонтальные части поручня должны иметь травмобезопасное исполнение - требование выполнено;
поручни пандусов должны выдерживать нагрузку без деформации не менее 0,5 кН/м в любом направлении- требование выполнено, заложенные в проект поручни соответствуют.

Покрытие пешеходных дорожек, тротуаров, съездов, пандусов и лестниц должно быть из твердых материалов, ровным, не создающим вибрацию при движении по нему. Их поверхность должна обеспечивать продольный коэффициент сцепления 0,6-0,75 кН/кН, в условиях сырой погоды и отрицательных температур (п.5.1.11 СП 59.13330.2020).

В соответствии с ГОСТ Р 51261-2022:

поручни, устанавливаемые по обеим сторонам пандусов, имеющих высоту подъема более 150 мм или горизонтальную проекцию наклонного участка пандуса более 1800мм, должны удовлетворять нижеследующим требованиям:

расстояние между опорным устройством и ближайшим элементом оборудования или стенками помещения должно быть не менее 60мм (п. 5.1.8) – выполняется;
поручни пандусов должны иметь участки, выходящие за пределы длины наклонного участка пандуса на примыкающие к этому участку горизонтальные площадки протяженностью не менее 300мм каждый (п. 5.2.3) – выполняется;
поверхность поручней пандусов должна быть непрерывной по всей длине и должна быть параллельна поверхности пандуса с учетом примыкающих к нему горизонтальных участков (п. 5.2.8) – выполняется;
конструкция завершающих частей поручней должна исключать наличие острых краев. Завершающие части верхнего и нижнего поручней с каждой стороны пандуса должны быть соединены между собой или переходить в ограждение горизонтальной площадки (п. 5.2.4) - выполняется.

Тактильно-визуальные указатели

В соответствии с п. 6.1.1 СП 59.13330.2020 в общественном или производственном здании (сооружении) должен быть минимум один вход, доступный для МГН, с поверхности земли.

Установить информационную тактильную табличку со шрифтом Брайля с указанием наименования учреждения, времени оказания услуги на крыльце адаптированного входа для МГН, рядом с входной дверью, со стороны дверной ручки рабочей створки, на расстоянии не более 0,1м от края дверного проема .на высоте 1,2-1,6 м от нижнего края изделия до уровня пола крыльца.

Пиктограмму тактильную, модульную "Доступность объектов для инвалидов по зрению и по слуху, а также в креслах-колясках" установить с правой стороны от информационной тактильной таблички со шрифтом Брайля с указанием наименования учреждения, времени оказания услуги на одной высоте по нижнему краю.

Выбрать одну высоту размещения из интервала 1,2-1,6м для всего Объекта.

Информационные знаки для инвалидов соответствуют ГОСТ Р 52131-2019.

Кнопку вызова необходимо устанавливать перед пандусом, если пандус имеет ненормативную конструкцию, крутой спуск или иные препятствия. Разработанный проектом пандус-конструктор соответствует пп.5.1.14-5.1.17 СП 59.13330.2020, имеет уклон 1:15, но находящееся за входной дверью на объект помещение (тамбур) требует доработки для доступности МГН во внутренние помещения Объекта. Проектом рекомендуется установка кнопки вызова персонала для ситуационной помощи на стене здания рядом с входной дверью на высоте 0,85-1,1 м от поверхности крыльца. Приемник сигналов от кнопки вызова расположить в месте постоянного присутствия персонала, необходимые требования: недалеко от входа в здание и наличие рядом электрической розетки на 220 В. Сигнал от кнопки вызова на приемник сигналов беспроводной, необходимо поддерживать работоспособность кнопки вызова регулярной заменой литиевых батареек. Инструкция по использованию входит в комплектацию изделий. В зоне тамбура или за тамбуром установить усилитель сигнала – ретранслятор УМ Z-09, установка на любой удобной высоте, обычно на верхнем уровне стены. Питание через адаптер, входит в комплект.

Обоснование мер пожарной безопасности

Вход, через который МГН с пандуса-конструктора попадают в помещения Объекта является также эвакуационным выходом для них.

Параметры эвакуационного выхода через пандус наружу соответствуют ст.89 №123-ФЗ, ред. от 14.07.2022г.

Пандус-конструктор является оптимальным средством для оборудования входных групп объектов с различной проходимостью людей. Одним из его преимуществ является сборно-разборная конструкция, состоящая из отдельных секций, что позволяет произвести монтаж и демонтаж пандуса без использования специального инструмента и проведения огневых работ(сварки), а также обеспечивает возможность дальнейшей адаптации к новым условиям установки. Используется для оборудования объектов в целях доступности зданий и территорий для инвалидов-колясочников в соответствии с СП 59.13330.2020.

Пожарные проезды и подъездной путь к зданию для пожарной техники в проекте не изменены.

Перечень использованных нормативных и регламентирующих документов

СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
ГОСТ Р 51261-17 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
Федеральный закон от 22.07.2008 №123-ФЗ (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».
