Проектирование входной группы (установка пандуса) согласно разработанному проекту ОДИ в БУ «Лангепасский политехнический коллеж»

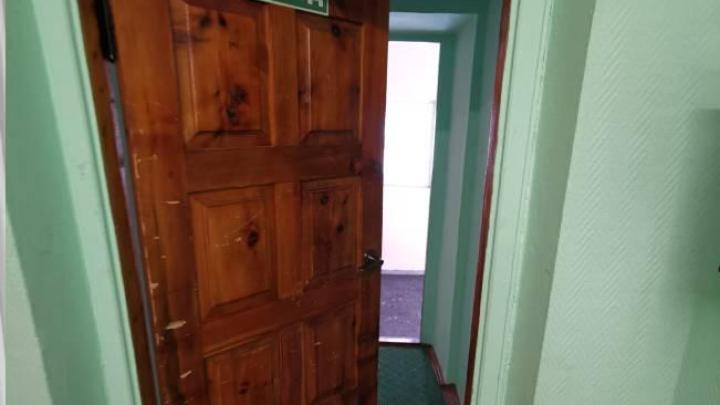

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям здания учебного полигона бюджетного учреждения профессионального образования Ханты-Мансийского автономного округа – Югры «Лангепасский политехнический колледж» (БУ «Лангепасский политехнический коллеж», далее – Объект), для инвалидов и других маломобильных групп населения (МГН) по принципу «разумного приспособления», в части обустройства входной группы пандусом-конструктором. Объект расположен по адресу: г. Лангепас, Северная промышленная зона, 50.

Проектная документация разработана на основании:

  •  технического задания на разработку проектной документации;
  •  исходных данных, представленных заказчиком;
  •  действующих ГОСТов и СП.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов и других МГН ко входу  во внутренние помещения Объекта.

Демонтажные работы

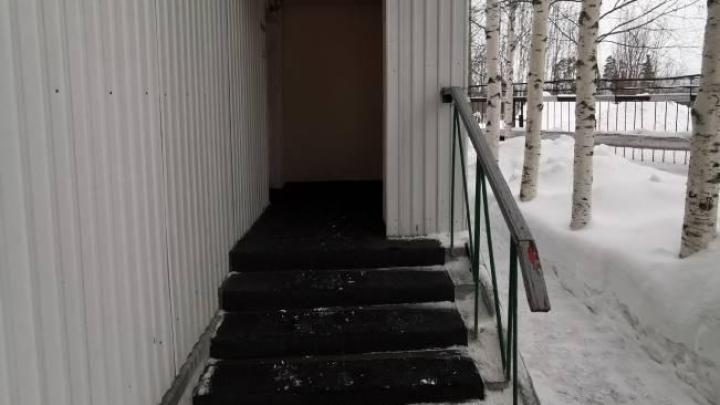

Пандус-конструктор будет монтироваться со стороны площадки для мероприятий для учащихся перед главным входом на Объект на имеющейся бетонной площадке. Такой выбор расположения пандуса объясняется тем, что при его монтаже ко входу с другой стороны Объекта возникает необходимость выкорчевки ряда берез, являющихся украшением ландшафтного дизайна территории Объекта, что нежелательно.

Перед установкой пандуса- конструктора необходимо выполнить следующие работы:

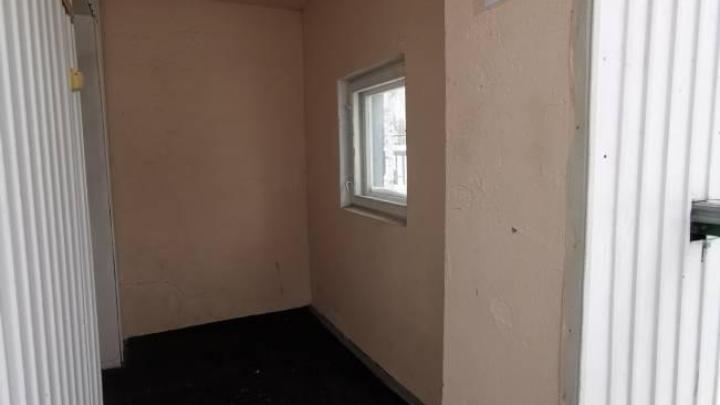

  •  демонтаж пластиковой вагонки со стены открытого тамбура крыльца, S=13,2 м кв.;

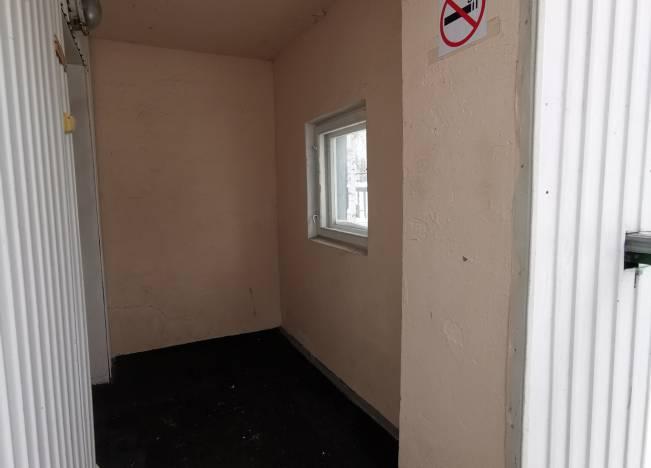

  •  демонтаж пластикового окна 800х800 мм в стене открытого тамбура крыльца, S=0,64 м кв.

Монтажные работы

Этапы работ:

  • провести разметку проема в стене открытого тамбура (бетон). Чтобы ориентироваться по разметке с другой стороны, по углам проема при помощи перфоратора сделать сквозные отверстия;
  • площадь проема разделить на квадраты 0,4х0,4 м, по их границам с помощью перфоратора сверлить отверстия, после чего работу выполнить болгаркой с алмазным кругом и удалить фрагменты стены, Sпроема=3,2 м кв., толщина стены h=0,328 м, общая длина реза L=19,6 м;
  • усилить проем по боковым поверхностям с помощью уголков 100х100х8 ГОСТ 8509-2015 (4 шт.) с внешней и внутренней сторон, Lобщ.уголка=8 м, верхнюю часть проема- швеллером №36П  ГОСТ 8240-97 (1 шт.), Lшв.=1,6 м. Элементы усиления сверху соединить уголками №20/12,5 ГОСТ 8510-93 (2 шт.), Lобщ.уг.=0,7 м, по низу и центру по высоте - полосами из Ст3 330х200х16 мм (4 шт.). Между собой элементы конструкции соединить при помощи сварки ручной электродуговой;
  • заполнить пустоты между металлоконструкцией и усилением цементным раствором, Vраствора=0,5 м куб.;
  • провести работы по выравниванию бетонного пола крыльца в месте проема, цементная смесь V=0,5 м куб.;
  • после высыхания материалов – произвести монтаж сайдинга из алюминия на наружную и внутреннюю поверхность стены с проемом, торец проема по периметру. Площадь покрываемой поверхности S=26 м кв.

Пандус-конструктор

Произвести монтаж пандуса-конструктора. При установке на бетонное основание используется анкерное соединение через опорные фланцы опор (39 шт.), по 4 болта анкерных распорных 8/15х65 на каждую опору.

Инструкцию по установке пандуса-конструктора см. https://tiflocentre.ru/montaj/pandus-konstruktor.php.

Пандус-конструктор имеет уклон на 1:13,6 (7,4%), соответствует п.5.1.14 табл.5.1 СП 59.13330.2020. Такой уклон принят в связи с условиями сложившейся застройки.

Разработанный проектом пандус-конструктор соответствует п. 6.9 СП 59.13330.2020, а именно:

  • площадка на горизонтальном участке пандуса при прямом пути движения или на повороте должна иметь размер не менее 1,5 м по ходу движения – требование выполнено;
  • ширина марша пандуса (расстояние между поручнями ограждений пандуса) с односторонним движением следует принимать в пределах от 0,9 до 1,0 м – требование выполнено;
  • уклон пандуса 1:13,6 – в соответствии с п.5.1.14– требование выполнено;
  • по продольным краям маршей пандусов для предотвращения соскальзывания трости или ноги следует предусматривать бортики высотой не менее 0, 05м - требование выполнено;
  • поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса - требование выполнено, в начале заезд из нержавеющей стали, покрытие пандуса- резиновое покрытие черного цвета, в конце пандуса съезд из нержавеющей стали, визуальный контраст соблюдается;
  • вдоль обеих сторон пандуса необходимо устанавливать ограждения с поручнями. Поручни следует располагать на высоте 0,9 м и 0,7 м. Верхний и нижний края поручней пандуса должны находиться в одной вертикальной плоскости с границами прохожей части пандуса (краем бортика) - требование выполнено;
  • завершающие горизонтальные части поручня должны иметь травмобезопасное исполнение - требование выполнено;
  • поручни пандусов должны выдерживать нагрузку без деформации не менее 0,5 кН/м в любом направлении- требование выполнено, заложенные в проект поручни соответствуют.

Покрытие пешеходных дорожек, тротуаров, съездов, пандусов и лестниц должно быть из твердых материалов, ровным, не создающим вибрацию при движении по нему. Их поверхность должна обеспечивать продольный коэффициент сцепления 0,6-0,75 кН/кН, в условиях сырой погоды и отрицательных температур  (п.5.1.11 СП 59.13330.2020).

В соответствии с ГОСТ Р 51261-2022:

поручни, устанавливаемые по обеим сторонам пандусов, имеющих высоту подъема более 150 мм или горизонтальную проекцию наклонного участка пандуса более 1800мм, должны удовлетворять нижеследующим требованиям:

  • расстояние между опорным устройством и ближайшим элементом оборудования или стенками помещения должно быть не менее 60мм  (п. 5.1.8) – выполняется;
  • поручни пандусов должны иметь участки, выходящие за пределы длины наклонного участка пандуса на примыкающие к этому участку горизонтальные площадки протяженностью не менее 300мм каждый (п. 5.2.3) – выполняется;
  • поверхность поручней пандусов должна быть непрерывной по всей длине и должна быть  параллельна поверхности  пандуса с учетом примыкающих к нему горизонтальных участков (п. 5.2.8) – выполняется;
  • конструкция завершающих частей поручней должна исключать наличие острых краев. Завершающие части верхнего и нижнего поручней  с каждой стороны пандуса должны быть соединены  между собой или переходить  в ограждение горизонтальной площадки  (п. 5.2.4) - выполняется.

Тактильно-визуальные указатели

В соответствии с п. 6.1.1 СП 59.13330.2020 в общественном или производственном здании (сооружении) должен быть минимум один вход, доступный для МГН, с поверхности земли.

Так как адаптированный вход для МГН в помещения Объекта находится на удалении от калитки входа на территорию, проектом рекомендуется установить пиктограммы с указанием направления движения к адаптированному входу и знаком доступности для инвалида на кресле-коляске. Монтаж пиктограмм произвести на наружную стену Объекта с помощью саморезов на высоте 1,2-1,6 м от нижнего края изделий до пешеходной поверхности.

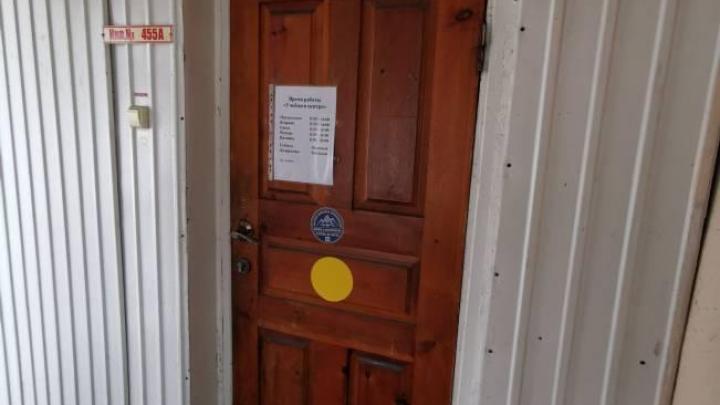

Установить информационную тактильную табличку со шрифтом Брайля с указанием наименования учреждения, времени оказания услуги на крыльце адаптированного входа для МГН, рядом с входной дверью, со стороны дверной ручки, на расстоянии 0,1м от края дверного проема .на высоте 1,2-1,6 м от нижнего края изделия до уровня пола крыльца.

Пиктограмму тактильную, модульную "Доступность объектов для инвалидов по зрению и по слуху, а также в креслах-колясках" установить с правой стороны от информационной тактильной таблички со шрифтом Брайля с указанием наименования учреждения, времени оказания услуги на одной высоте по нижнему краю.

Выбрать одну высоту размещения из интервала 1,2-1,6м для всего Объекта.

Информационные знаки для инвалидов соответствуют ГОСТ Р 52131-2019.

Кнопку вызова необходимо устанавливать перед пандусом, если пандус имеет ненормативную конструкцию, крутой спуск или иные препятствия.  Разработанный проектом пандус-конструктор соответствует пп.5.1.14-5.1.17 СП 59.13330.2020, имеет уклон 1:13,6, установка кнопки вызова ситуационной помощи персонала с устройством приема сигнала не требуется.

Рекомендуемые мероприятия

В связи с тем, что в рамках данного проекта проводились работы только по проектированию пандуса с поручнями на входной группе, проектом рекомендовано при последующем капитальном ремонте входной группы провести следующие работы для адаптации для МГН групп М1-М3: ремонт крыльца с увеличением входной площадки не менее 2,2х2,2 м (п.6.1.4 СП 59.13330.2020), выполнением размеров ступеней в соответствии с п. 5.1.12 СП 59.13330.2020 и установкой поручней, соответствующих ГОСТ Р 51261-2022.

Обоснование мер пожарной безопасности

Вход, через который МГН с пандуса-конструктора попадают в помещения Объекта является также эвакуационным выходом для них.

Параметры эвакуационного выхода через пандус наружу  соответствуют  ст.89  №123-ФЗ, ред. от 14.07.2022г.

Пандус-конструктор является оптимальным средством для оборудования входных групп объектов с различной проходимостью людей. Одним из его преимуществ является сборно-разборная конструкция, состоящая из отдельных секций, что позволяет произвести монтаж и демонтаж пандуса без использования специального инструмента и проведения огневых работ(сварки), а также обеспечивает возможность дальнейшей адаптации к новым условиям установки. Используется для оборудования объектов в целях доступности зданий и территорий для инвалидов-колясочников в соответствии с СП 59.13330.2020.

Пожарные проезды и подъездной путь к зданию для пожарной техники в проекте не изменены.

Перечень использованных нормативных и регламентирующих документов

  1.  СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
  2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
  3. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
  4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
  5. ГОСТ Р 51261-17 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
  6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
  7. Федеральный закон от 22.07.2008 №123-ФЗ (ред. от 25.12.2023) «Технический регламент о требованиях пожарной безопасности».
