Проектные работы по адаптации МУ ФОК Пикалево

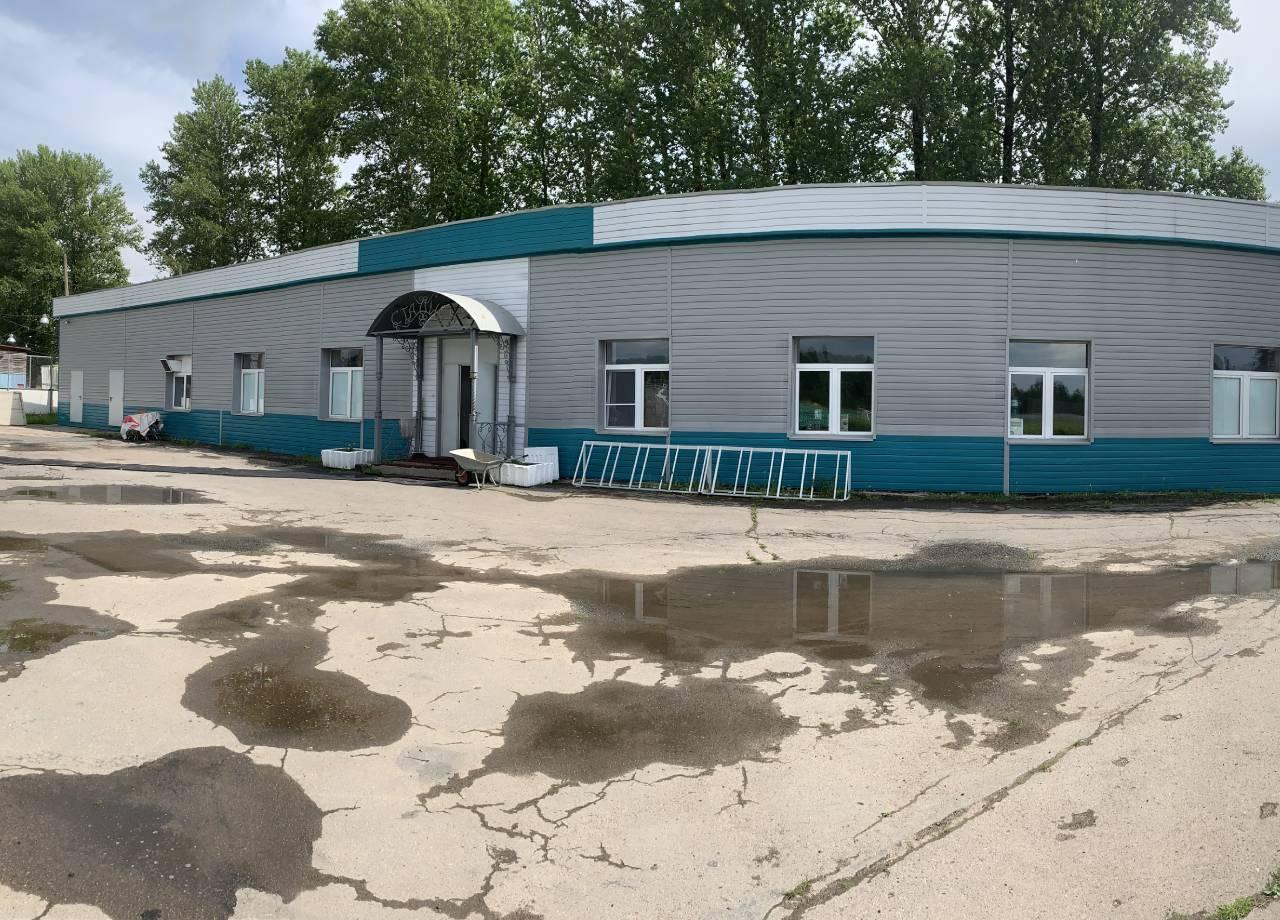

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение Административно-бытового корпуса МУ «Физкультурно-оздоровительный комплекс г. Пикалево», расположенного по адресу: Ленинградская область, г. Пикалево, ул. Полевая. д.4.
Проектная документация разработана на основании:
технического задания на проектирование;
исходных данных, представленных заказчиком;
результатах обследования;
действующих строительных норм и правил:
- Федеральный Закон Российской Федерации от 30.12.2009 г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений";
- Федеральный Закон Российской Федерации от 22.07.2008 г. №123-ФЗ "Технический регламент о требованиях пожарной безопасности";
- Постановление Правительства РФ от 16.02.2008 г. №87 "О составе разделов проектной документации и требованиях к их содержанию";
- СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений.
- Безопасности путей движения, а также мест обслуживания.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении.
После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здания к внутренним помещениям.
Перечень мероприятий по обеспечению доступа инвалидов к объектам, указанным в подпункте «в» пункта 3 части 7 статьи 51 ГК РФ
Проектом предусмотрена адаптация входной группы, путей движения, раздевалки и универсальной кабины.

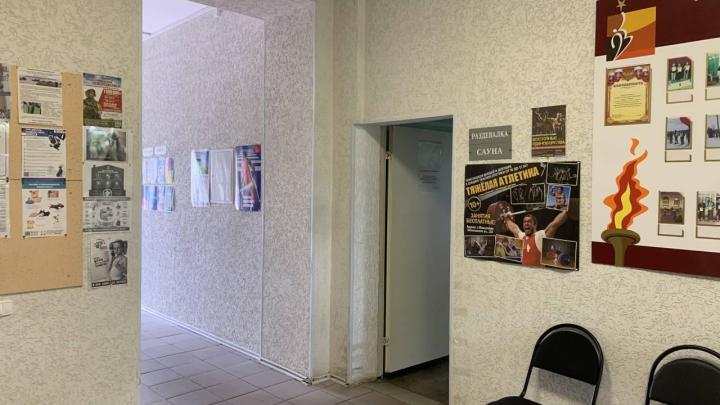

Входы и пути движения

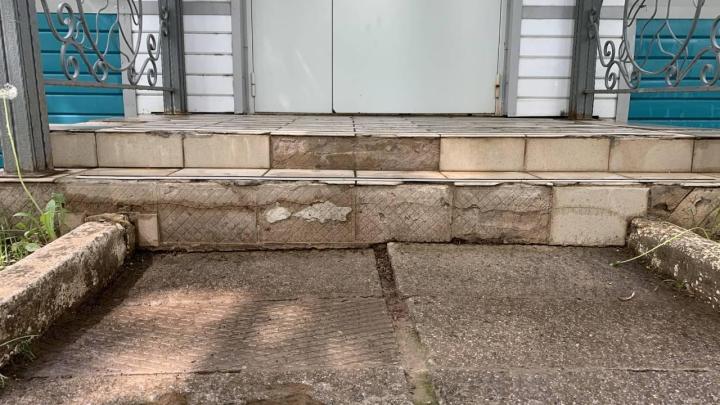

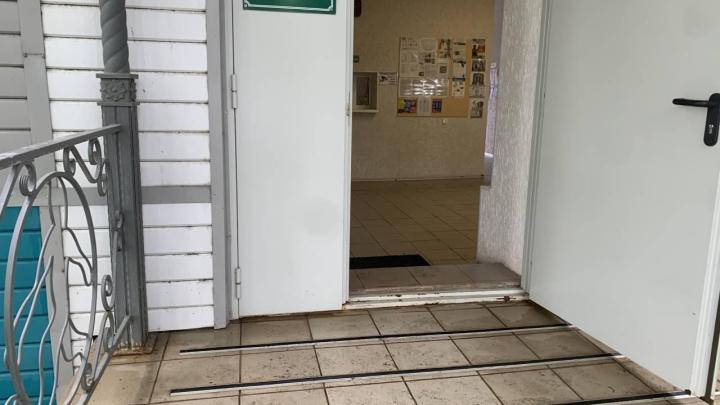

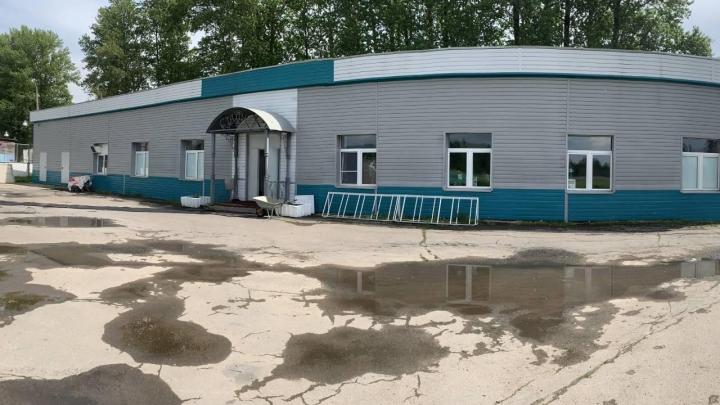

Адаптируется вход со стороны поля с установкой пандуса.
Покрытие входной площадки выполнено из резинового покрытия.
Ширина дверные проемов на всем пути движения составляет 900 мм, проем на пути – 1300 мм.
Пороги и перепады высот не превышают 14 мм.
Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:
Локальный предупреждающий указатель «Внимание, по ходу движения — дверь в здание или сооружение». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине дверного проема. На расстоянии ширины открывающегося полотна двери от положения двери в закрытом состоянии. При наличии раздвижных дверей — на расстоянии 300 мм от полотна двери.
Локальный предупреждающий указатель «Внимание, прямо по ходу движения – ступень». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка ступени, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед ступенью на расстоянии 300 мм.
Указатель "Поле получения услуги". Эффективная глубина указателя - от 420 до 510 мм. Тип рифления - девять параллельных продольных рифов на ширину зоны получения услуги.
Монтаж тактильных наземных указателей вести в соответствии с л.6 гр. ч. 0П00-000049-ОДИ.
Проектом предусмотрена установка индукционной портативной петли на месте обслуживания МГН.
Портативная индукционная петля предназначена для использования на рабочем столе, чтобы пиктограмма была обращена в сторону слабослышащего. Площадь покрытия: 1,2 м2 в рабочем диапазоне 1кГц.
Индукционная система предназначена для использования только внутри объекта. Устройство не содержит элементов и деталей, предназначенных для самостоятельного обслуживания. Слабослышащему необходимо переключить свой слуховой аппарат в режим индукционной катушки «Т».

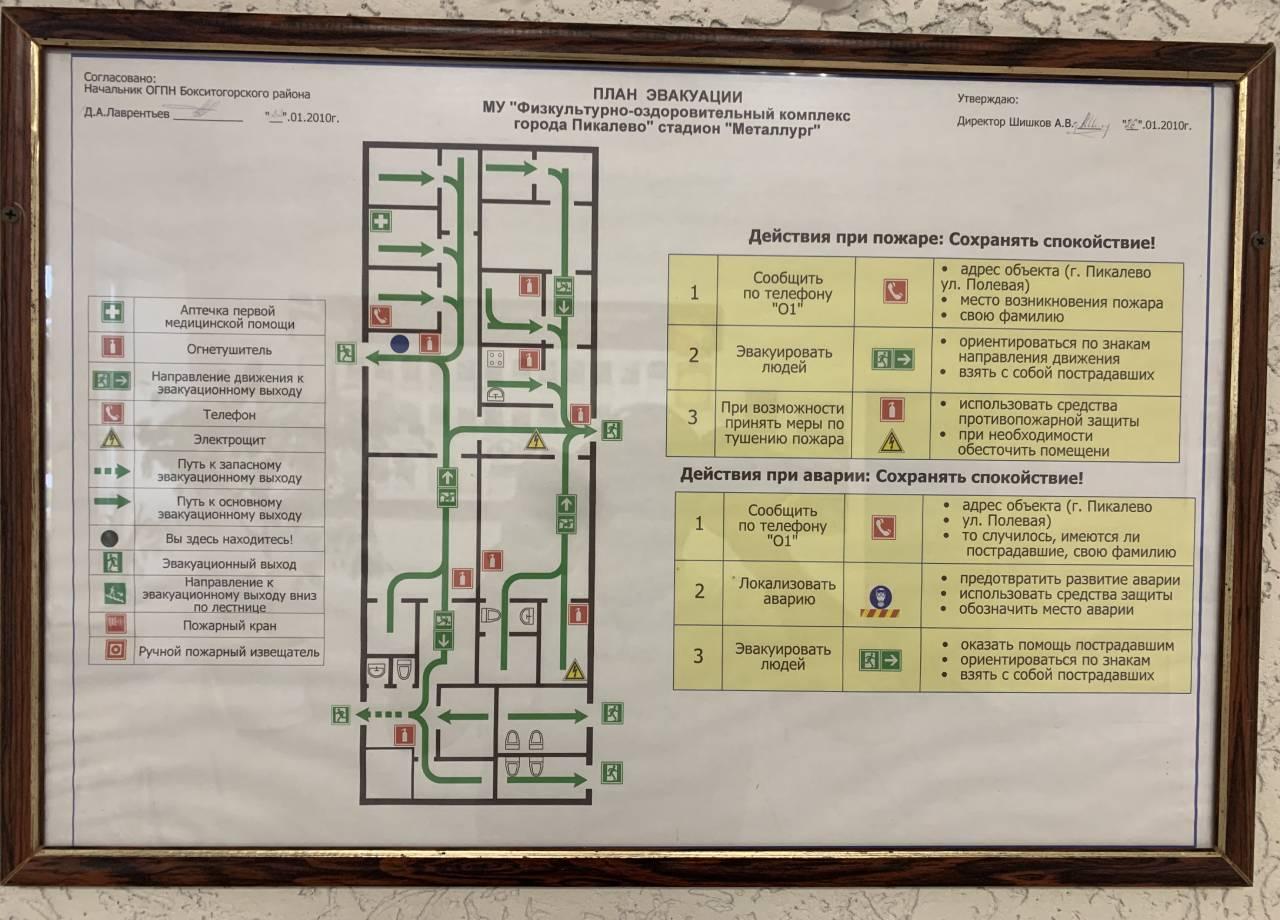

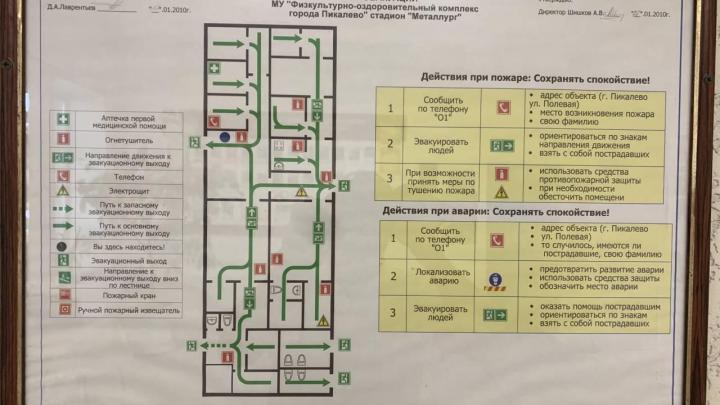

Пути эвакуации
Ширина путей эвакуации составляет:
- коридоры – 1,5 м (минимум);
- выходы из помещений – 900 мм (в свету).
Дежурная комната оборудована портативной индукционной системой с субтитрированием.
Внутреннее оборудование
В административном здании физкультурно-оздоровительного комплекса предусматривается устройство комплексной системы информации. Она предусматривает меры по оснащению здания визуальной и тактильной информацией в помещениях, предназначенных для пребывания маломобильных групп населения.
На входе в здание предусмотрена установка информационной таблички о доступности здания для маломобильных групп населения.
Все помещения, доступные для инвалидов, оснащаются знаками доступности помещения, а также информационными указателями с применением шрифтов по Брайлю.
В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.
Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:
- тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки) на расстоянии 0,1 м от наличника и на высоте 1,3 м от уровня пола;
- тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм). Тактильную мнемосхему разместить при входе с правой стороны;
- пиктограмма «Доступность входа для инвалидов» категорий М1-М4. Устанавливается следом за табличкой с режимом работы на высоте 1,3 м от уровня пола;
- тактильная табличка «назначение помещения (зоны)». Располагается перед входом в помещение со стороны дверной ручки на высоте 1,3 м от уровня пола;
- пиктограмма «Обособленный туалет для инвалидов на кресле-коляске». Располагается перед входом в помещение со стороны дверной ручки на высоте 1,3 м от уровня пола;
- пиктограмма «Кнопка вызова экстренной помощи». Располагается над кнопкой вызова в с/у.
Монтаж тактильных визуальных указателей осуществлять в соответствии с листом 6 гр. ч. 0П00-000049–ОДИ.

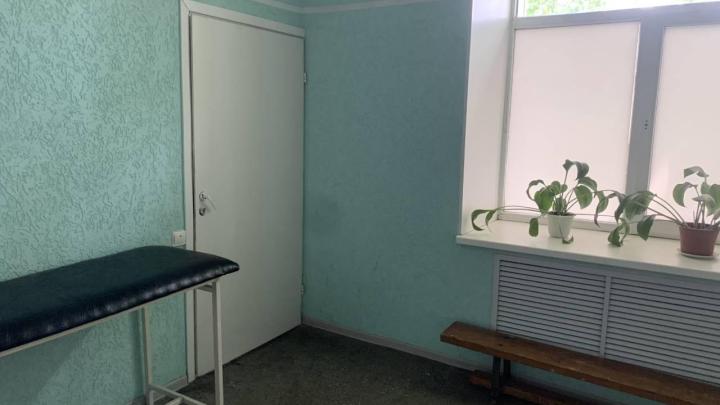

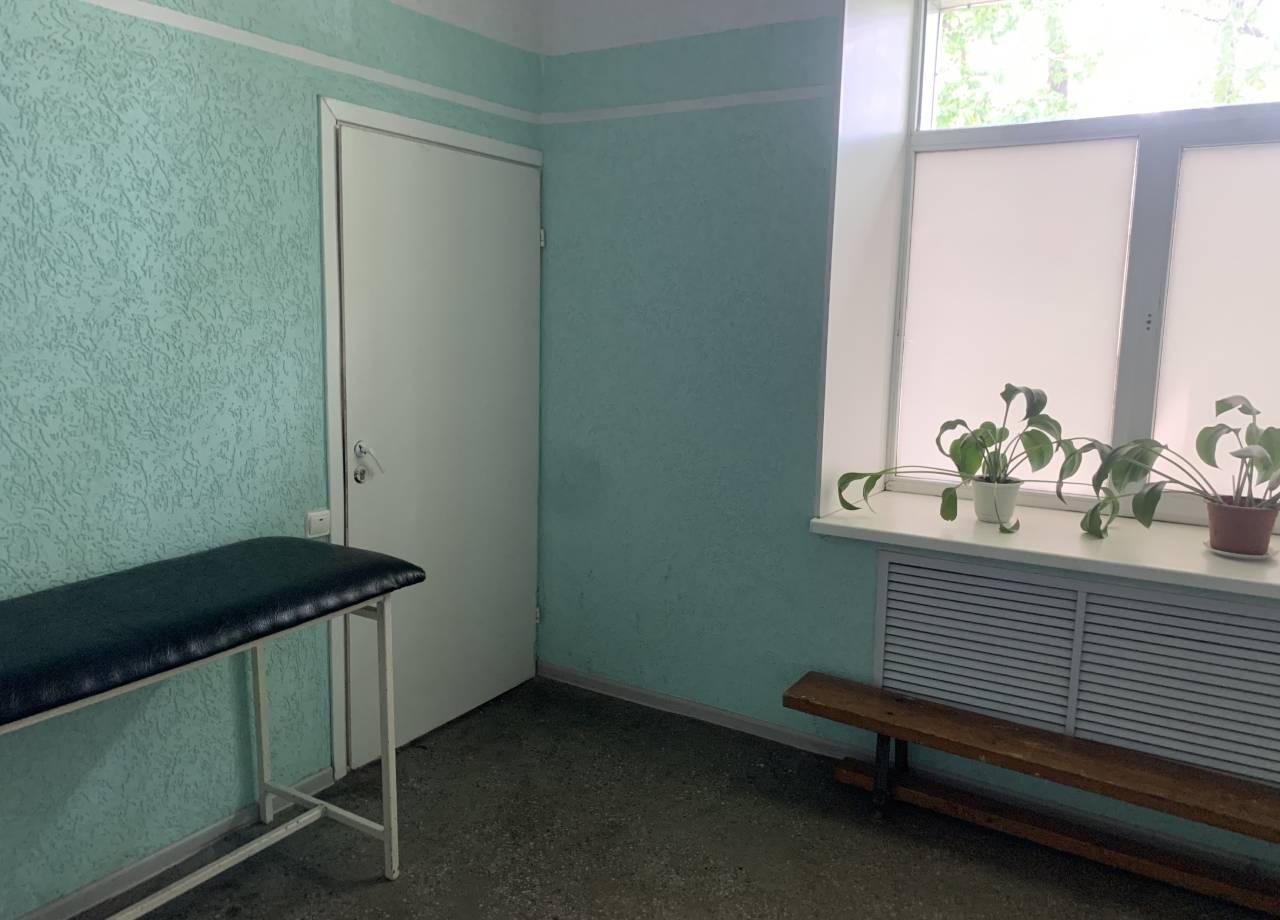

В раздевалке оборудовать место для переодевания МГН М1-М4 с расширенной скамейкой и удобным шкафчиком для хранения одежды.

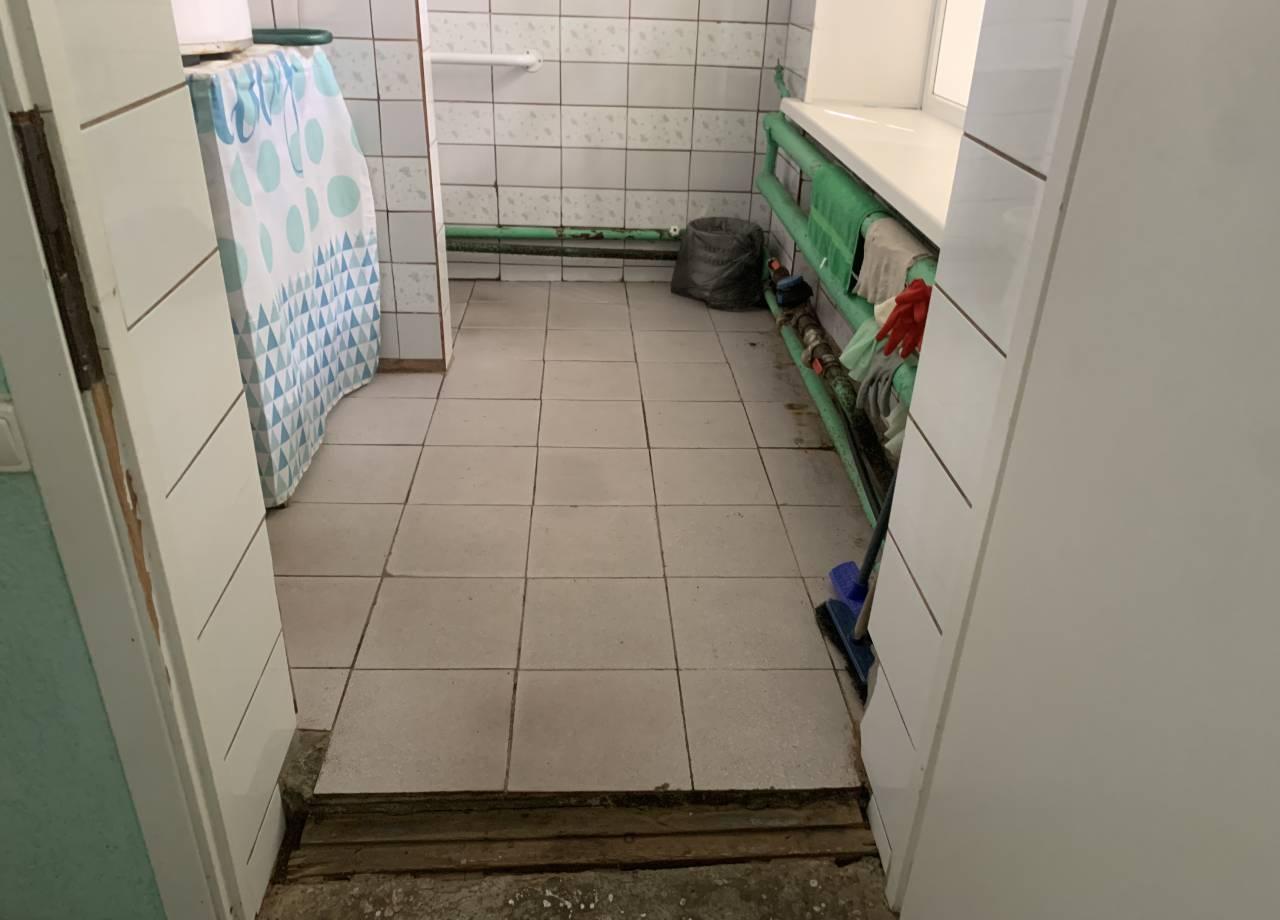

Санитарно-гигиенические помещения

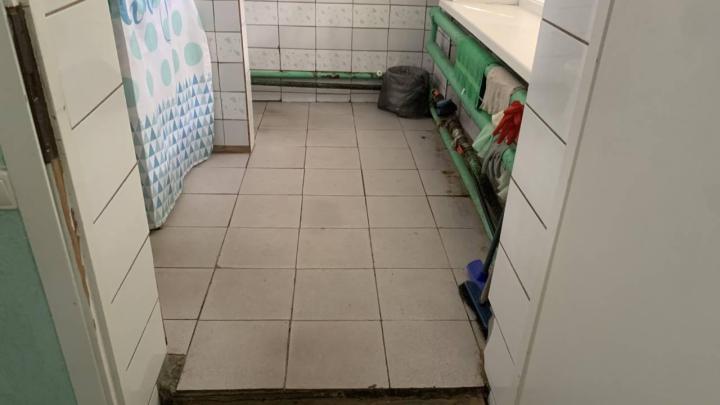

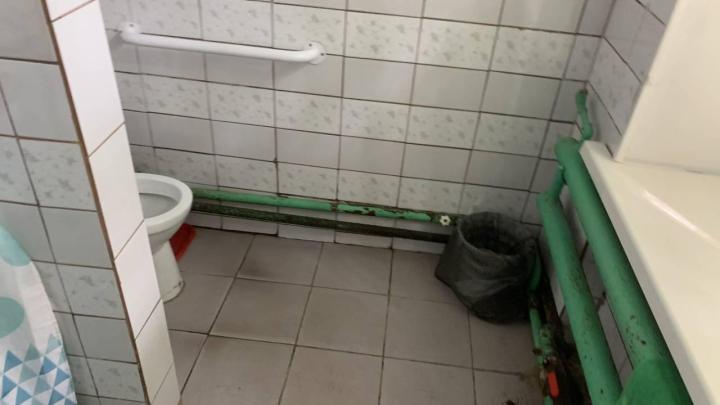

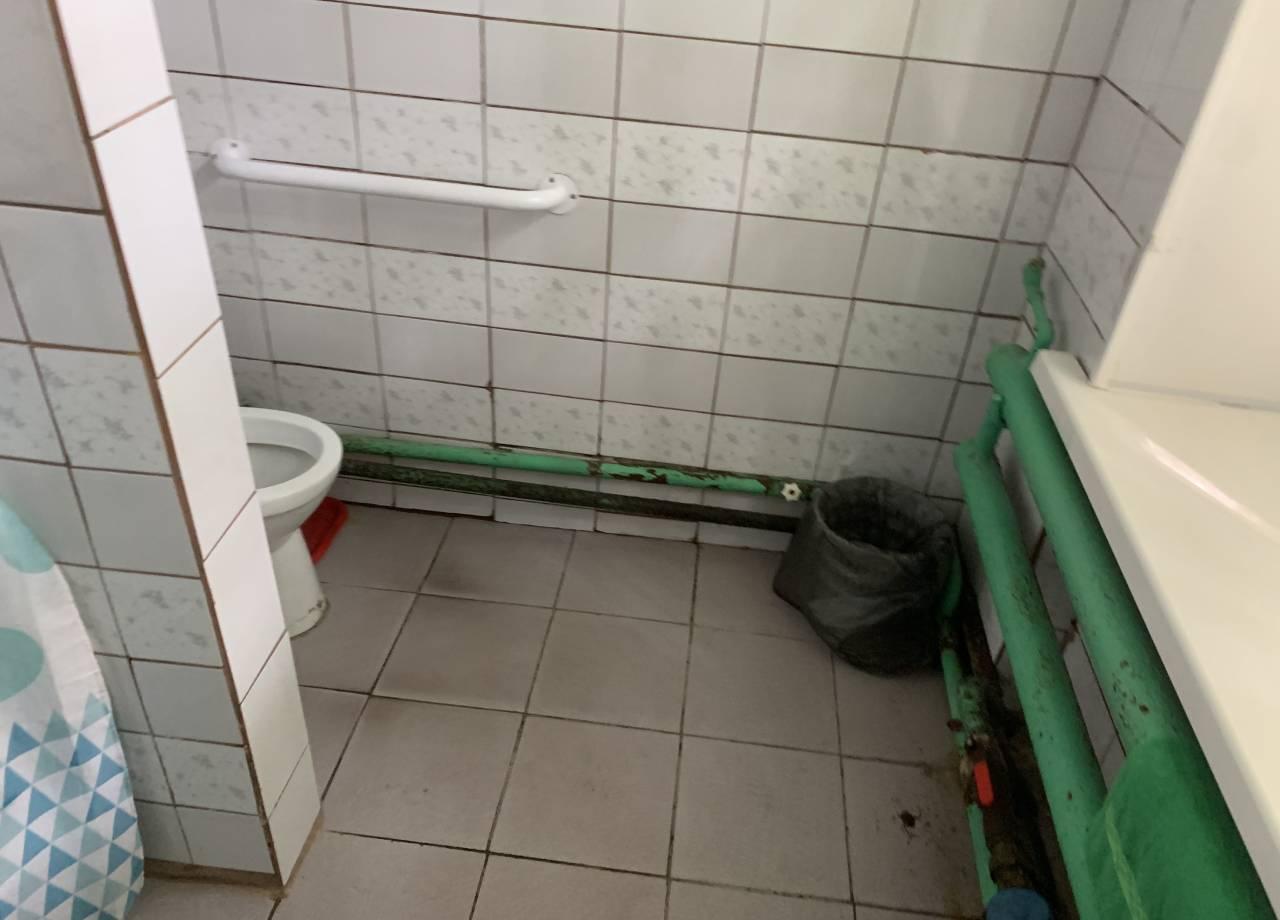

В раздевалке административно-бытового корпуса предусмотрен санузел для маломобильных групп населения. Данный санузел оснащен средствами для индивидуального пользования инвалидами с различными ограничениями подвижности, в том числе инвалидов четвертой группы мобильности. В санузле предусмотрена кнопка вызова персонала, сигнал от которой поступает в помещение дежурного.
Размер санузла составляет 2,32 х 2,59 м. что соответствует СП 59.13330.2020. Ширина проема двери – 0,91 м. Данное помещение оборудовано сантехническими приборами, опорными поручнями, а также крючками для одежды.
Обоснование принятых конструктивных, объемно-планировочных и иных технических решений, обеспечивающих безопасное перемещение инвалидов на объектах, а также их эвакуацию из объекта в случае пожара или стихийного бедствия.
Для доступа МГН на объект адаптируются входная группа со стороны поля. В здании предусмотрены адаптированная раздевалка и универсальный санитарный узел.
Перемещение маломобильных групп населения внутри здания предусматривается по общим коридорам.
Входы
Для входной группы, которая служит входом, а так же выходом на поле, предусмотрены:
- расширение крыльца;
- установка пандуса;
- установка поручней.
Пути движения в здании
Пути движении внутри здания запроектированы в соответствии с нормативными требованиями к путям эвакуации людей из здания.
Предусмотрены информативные устройства и средства, предназначенные для облегчения посетителям ориентации в здании.
Пороги и перепады высот на пути движения не превышают 14 мм.
Внутреннее оборудование
В административном здании физкультурно-оздоровительного комплекса предусматривается система средств информационной поддержки и навигации на всех путях движения, доступных для МГН.
На главном входе в здание предусмотрена установка информационной таблички о доступности здания для маломобильных групп населения.
Все помещения, доступные для инвалидов, оснащаются знаками доступности помещения, а также информационными указателями с применением шрифтов по Брайлю.
Необходимо заменить ручки на дверях в раздевалку и в с/у, а так же на двери в с/у установить доводчик, обеспечивающий задержку автоматического закрывания дверей продолжительностью не менее 5 с.
Санитарно-бытовое помещение
В раздевалке административно-бытового корпуса предусмотрен санузел для маломобильных групп населения. Габариты данного помещения 2,32 х 2,59 м.
В кабинах сбоку от унитаза предусмотрено пространство рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей. В кабинах должно быть свободное пространство диаметром 1,4 м для разворота кресла-коляски. Двери открываются наружу.
В универсальной кабине и других санитарно-бытовых помещениях, предназначенных для пользования всеми категориями граждан, в том числе инвалидами, следует предусматривать установку стационарных и откидных опорных поручней.
В санитарно-бытовых помещениях, доступных для инвалидов, следует применять имеющие опору для спины унитазы: высотой - 0,45-0,5 м (от уровня пола до поверхности сидения), длиной - 0,7 м. Требования к установке раковины (высоту до верхнего края и свободное пространство для ног) принимаем по высоте не более 0,80–0,85 м над уровнем пола. Ширина и высота проема для ног должны быть не менее 0,75 м, глубина – не менее 0,5 м.
В доступных кабинах у раковин для инвалидов в общих умывальных и универсальных кабинах уборных следует применять водопроводные краны с рычажной рукояткой и термостатом, а при возможности - с автоматическими и сенсорными кранами бесконтактного типа. Применение кранов с раздельным управлением горячей и холодной водой не допускается.
