Проектные работы по адаптации АОК Кемерово
Перечень мероприятий по обеспечению доступа инвалидов к объектам, указанным в подпункте "в" пункта 3 части 7 статьи 51 Градостроительного кодекса Российской Федерации
Настоящий проект разработан в целях обеспечения беспрепятственного доступа для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) к помещениям и прилегающей к ним территории Объекта. Проект выполнен по принципу «разумного приспособления». Объект находится в стадии строительства и располагается по адресу: г. Кемерово, земельный участок с кадастровым номером 42:04:0208002:11263, Акватермальный оздоровительный комплекс.
Проектная документация разработана на основании:
технического задания на проектирование;
исходных данных, представленных заказчиком;
действующих строительных норм и правил:
- Федеральный Закон Российской Федерации от 30.12.2009 г. №384-ФЗ "Технический регламент о безопасности зданий и сооружений";
- Федеральный Закон Российской Федерации от 22.07.2008 г. №123-ФЗ "Технический регламент о требованиях пожарной безопасности";
- Постановление Правительства РФ от 16.02.2008 г. №87 "О составе разделов проектной документации и требованиях к их содержанию";
- СП 59.13330.2020 "Доступность зданий и сооружений для маломобильных групп населения";
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели 1 наземные для инвалидов по зрению. Технические требования».
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений Объекта и прилегающей к нему территории.
- Безопасности путей движения, а также мест обслуживания.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении.
После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здание к внутренним помещениям.

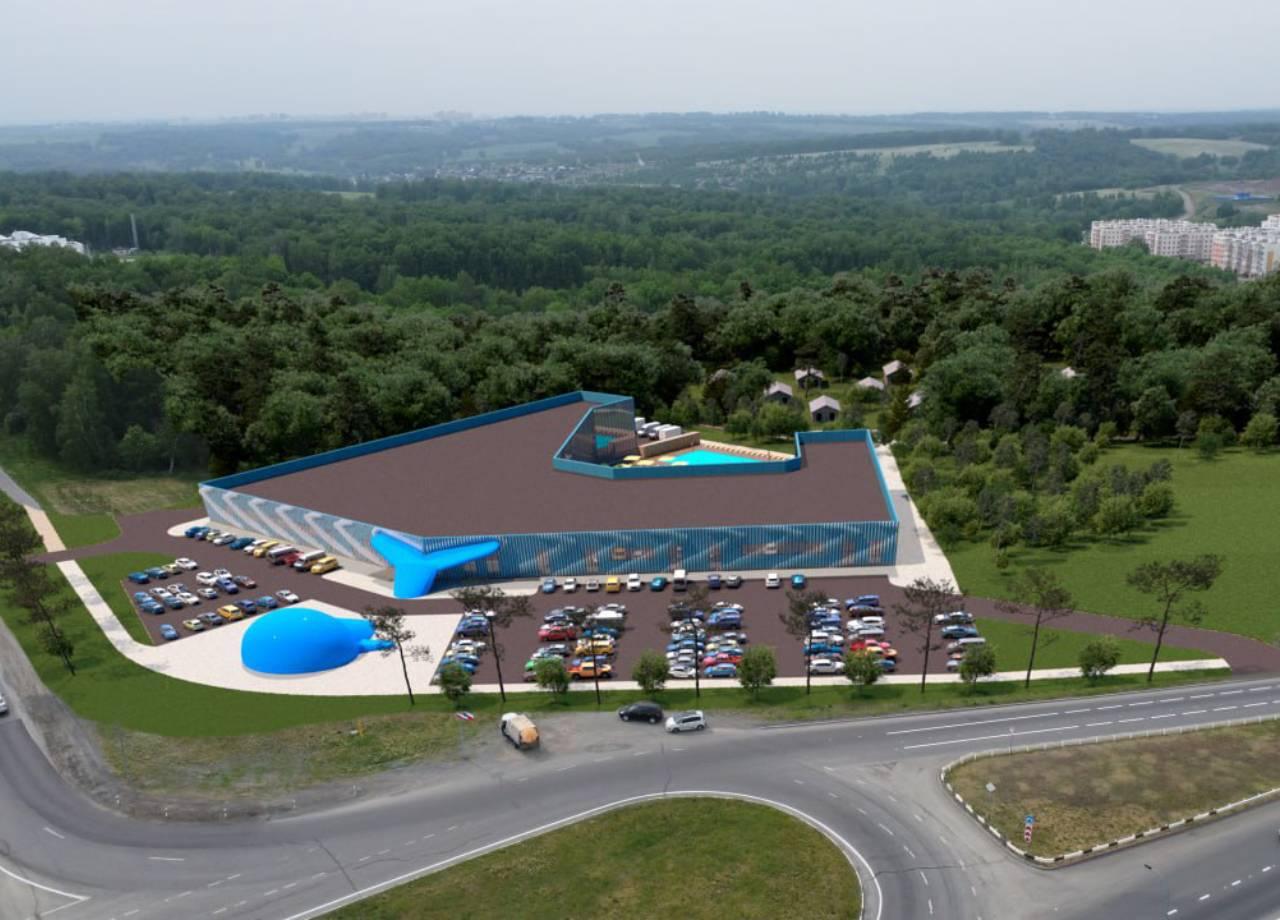

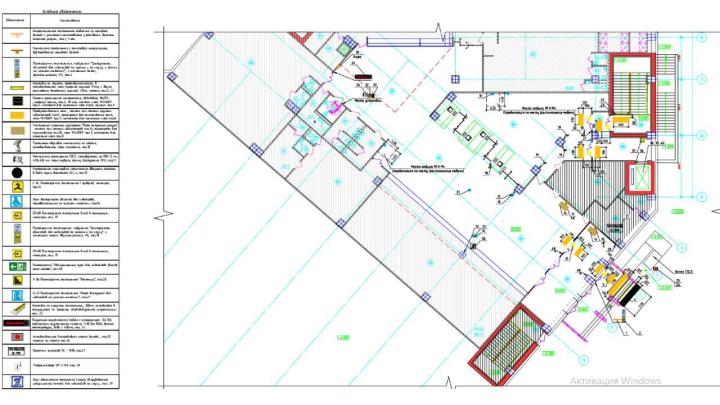

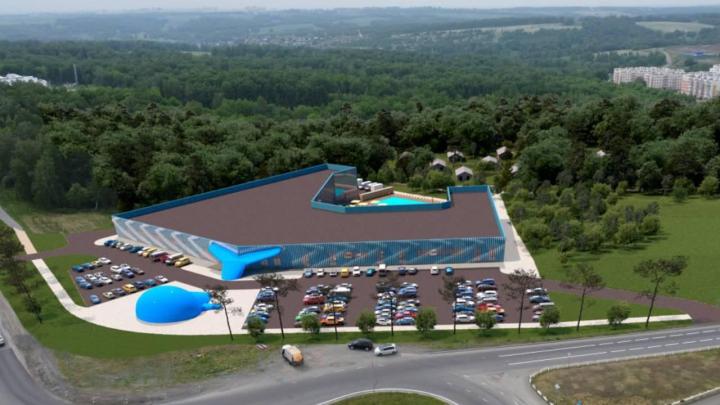

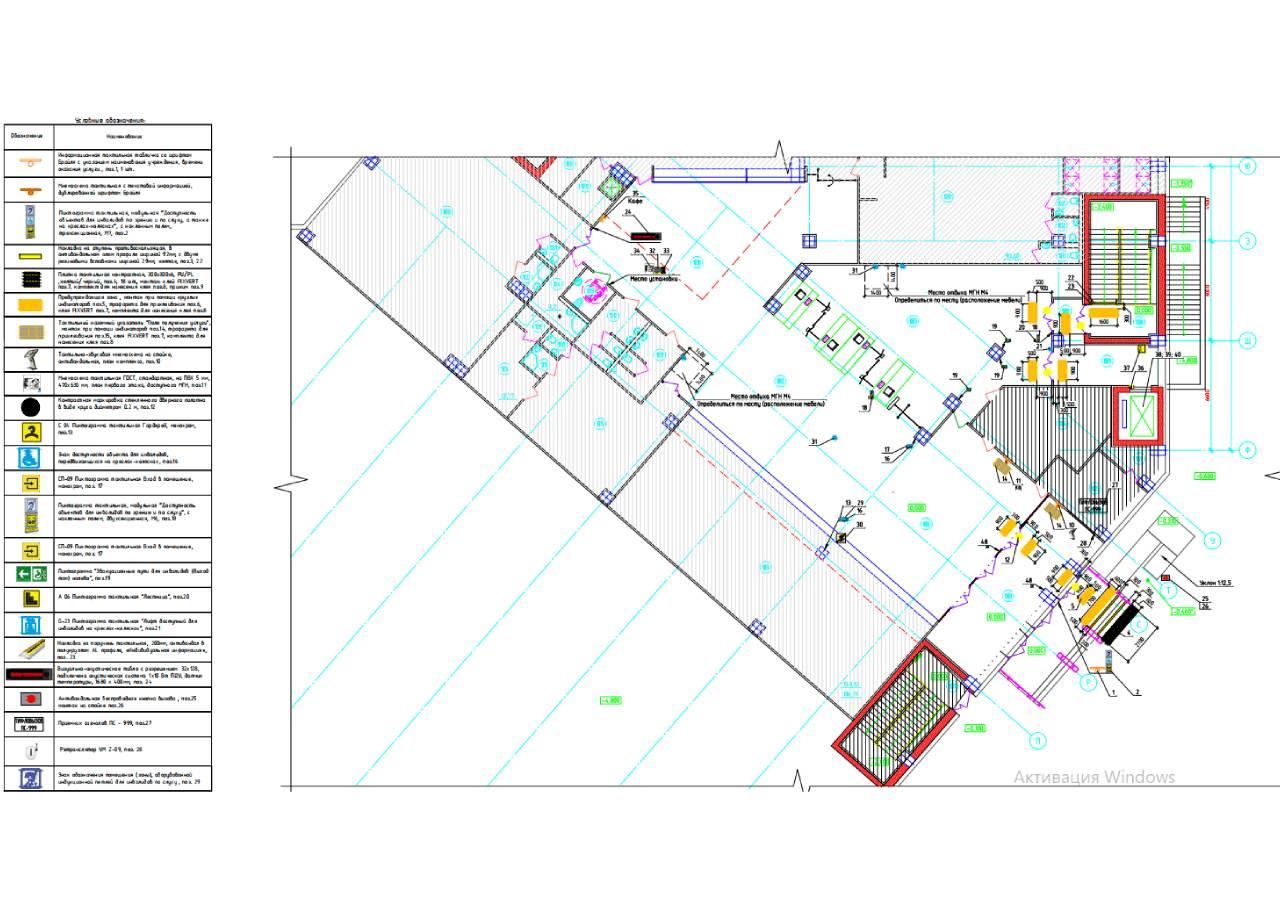

В проекте разработаны пути движения и пути эвакуации МГН, мероприятия по обеспечению доступа МГН в доступные для них помещения, приведены данные о парковке для МГН.
Перечень мероприятий по обеспечению доступа инвалидов к объектам, указанным в подпункте «в» пункта 3 части 7 статьи 51 ГК РФ
Вход МГН в здание осуществляется с центрального крыльца (вдоль оси 17, между осей П и У) с отм. -0.460 до отм. 0.000. Размеры площадки крыльца – 8400 х 2500 мм. Для МГН М1-М3 подъем осуществляется по лестнице (ширина проступей 300 мм, высота ступеней 150 мм). Лестница центрального крыльца оборудована поручнями и разделительными поручнями в соответствии с п.5.1.13 СП 59.13330.2020 и разделом 5.3 ГОСТ Р 51261-2022 (отражено в документе РДИ-2023-127-АР). Для МГН М4 подъем на центральное крыльцо осуществляется по пандусу (с уклоном 1:12,5, пандус оборудован поручнями, соответствующими пп.6.2.11 и 6.2.12 СП 59.13330.2020 и разделу 5.2 ГОСТ Р 51261-2022 (отражено в документе РДИ-2023-127-АР).
На первом этаже для МГН1-МГН4 доступны следующие помещения:
- пом. 1001 – Тамбур;
- пом. 1002 – Вестибюль;
- пом. 1003 – Холл;
- пом. 1008 – Лестничная клетка;
- пом. 1009 – Лифтовой холл;
- пом. 1010 – Холл (с зоной кафе);
- пом. 1013 – Универсальная кабина уборной (доступная для МГН);
- пом.1025 – Коридор;
- пом. 1035 – Раздевалка общая (на 20 мест, доступная для детей до 10 лет и МГН);
- пом. 1036 - С/у для девочек (доступный для детей до 7 лет);
- пом. 1037 - С/у для мальчиков (доступный для детей до 7 лет);
- пом. 1038 - Универсальная кабина уборной муж. (доступная для МГН);
- пом. 1039 - Универсальная кабина уборной жен. (доступная для МГН);
- пом. 1040 - Душевая (доступная для МГН);
- пом. 1046 – Коридор;
- пом. 1053 – Холл;
- пом. 1055 - Зал ОФП (кардиозона/силовая зона - тренажерный зал );
- пом. 1056 – Коридор;
- пом. 1057 - Зал СФП (зал падел-тенниса);
- пом. 1061 - Зал ОФП (свободная зона - зал групповых занятий);
- пом. 1065 – Холл;
- пом. 1066 – Коридор;
- пом. 1072 - Кабинет массажа;
- пом. 1073 - Кабинет массажа;
- пом. 1074 - Кабинет приема ванн;
- пом. 1075 - Кабинет приема ванн;
- пом. 1076 - Кабинет массажа;
- пом. 1077 - Кабинет массажа;
- пом. 1089 – Тамбур-шлюз.
Посетители Объекта, относящиеся к МГН, поднимаются на площадку главного входа: МГН М1-М3 по лестнице, МГН М4 – по пандусу. Через главный вход для МГН проходят в пом.1001 тамбур, где ознакомляются с мнемосхемой комплекса. Далее проходят в пом.1002 вестибюль, подходят к стойке гардероба пом.1004. Из пом. 1002 можно посетить универсальную кабину уборной пом.1013 и зону кафе пом.1010. Для спуска на цокольный этаж, где расположены бассейны, необходимо пройти кассовые турникеты, для МГН М4 применяется турникет с калиткой с увеличенной шириной прохода в свету не менее 1,0 м, согласно п.5.1.8 СП 59.13330.2020. После прохождения турникетов МГН находятся в холле, где расположены входы на лестничную клетку, ведущую на цокольный этаж, и в лифтовой холл пом. 1009 с лифтом. Лестница доступна для МГН М1-М3, лифт доступен для МГН М1-М4.
Для посещения других, доступных для МГН помещений, МГН проходят через турникет, расположенный в начале пом. 1025 – Коридор. По коридору пом. 1025 МГН проходят в пом. 1035 – Раздевалка общая (на 20 мест, доступная для детей до 10 лет и МГН); в пом. 1035 имеются с/у для девочек и мальчиков (доступны для детей до 7 лет) (пом. 1036, 1037), универсальные кабины уборных, доступных для МГН, женская и мужская (пом. 1039 и 1038), а также душевая, доступная для МГН (пом. 1040). Далее МГН выходят в коридор пом. 1046 (является продолжением коридора пом. 1025) и имеют возможность посетить пом.1055 -Зал ОФП (кардиозона/силовая зона - тренажерный зал), пом. 1057 - Зал СФП (зал падел-тенниса), пом. 1061 - Зал ОФП (свободная зона - зал групповых занятий).
При движении далее через двустворчатую распашную дверь МГН попадают в пом. 1065 – Холл, оттуда в пом. 1066 – Коридор, где имеют доступ в пом. 1072, 1073, 1076, 1077 – Кабинет массажа и в пом. 1075, 1074 – Кабинет приема ванн.
Проектируемые пути эвакуации МГН
Требования к путям эвакуации МГН, согласно СП 59.13330.2020:
п. 5.1.4. В качестве дверных запоров на путях эвакуации следует предусматривать ручки нажимного действия. Усилие открывания двери не должно превышать 50 Нм;
п. 5.1.8. Дополнительно к турникетам следует предусматривать боковой проход для обеспечения эвакуации инвалидов на креслах-колясках и других категорий МГН;
п. 5.2.1. Ширина пути движения (в коридорах, галереях и т.п.) должна быть не менее:
- при движении кресла-коляски в одном направлении 1,5 м;
- при встречном движении 1,8 м.
При движении по коридору инвалиду на кресле-коляске следует обеспечить минимальное пространство:
- поворота на 90° - равное 1,2 x 1,2 м;
- разворота на 180° - равное диаметру 1,4 м.
В тупиковых коридорах необходимо обеспечить возможность разворота кресла-коляски на 180°.
п. 5.2.4. Двери на путях эвакуации должны иметь окраску, контрастную со стеной.
Дверные проемы в помещения, как правило, не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должен превышать 0,014 м.
п. 5.2.24. Места обслуживания и постоянного нахождения МГН следует располагать на минимально возможных расстояниях от эвакуационных выходов из помещений зданий наружу;
п. 5.2.26. Пандус, служащий путем эвакуации со второго и вышележащих этажей, должен иметь выход наружу из здания на прилегающую территорию;
п. 5.2.31. Верхнюю и нижнюю ступени в каждом марше эвакуационных лестниц следует окрашивать в контрастный цвет или применять тактильные предупредительные указатели, контрастные по цвету по отношению к прилегающим поверхностям пола, шириной 0,3 м. Кромки ступеней или поручни лестниц на путях эвакуации должны быть окрашены краской, светящейся в темноте, или на них наклеены световые ленты;
п. 5.2.34. Освещенность на путях эвакуации (в том числе в начале и конце пути) и в местах оказания (предоставления) услуг для МГН в зданиях общественного и производственного назначения следует повышать на одну ступень по сравнению с требованиями СП 52.13330;
п. 6.1.8. На наружных входных площадках и тамбурах эвакуационных выходов тактильные наземные указатели не предусматриваются;
п. 8.5.5. Расстояние обслуживающих помещений для занимающихся, включая инвалидов, от мест проведения физкультурно-спортивных занятий не должно превышать 150 м.
п. 8.5.6. Расстояние от любого места пребывания инвалида в зальном помещении до эвакуационного выхода в коридор, фойе, наружу или до эвакуационного люка трибун спортивно-зрелищных залов не должно превышать 40 м.
Пути эвакуации, заложенные в проекте, соответствуют указанным требованиям.

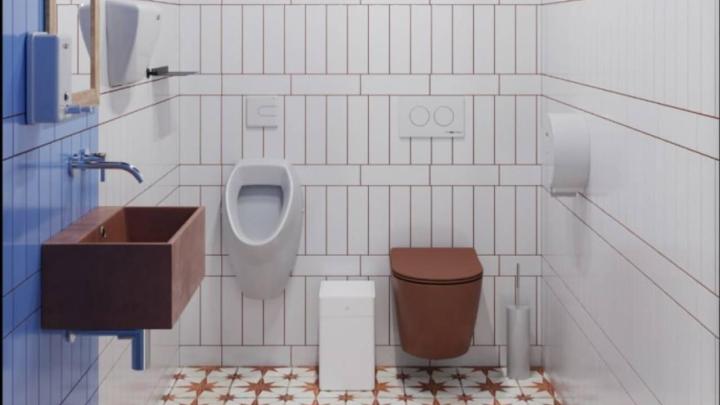

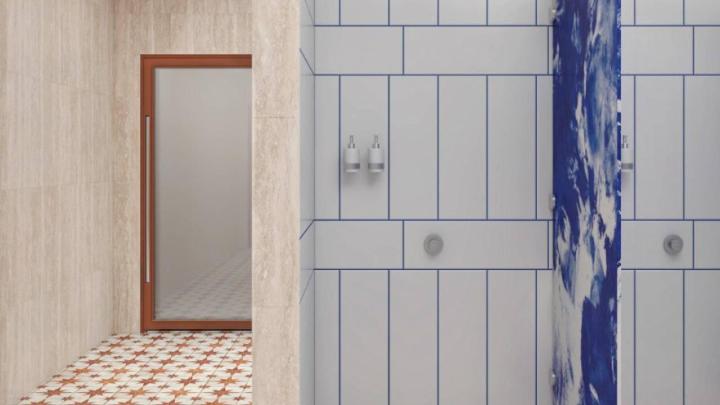

Оборудование санитарных узлов и душевых
Во всех зданиях, где должны быть санитарно-бытовые помещения для посетителей, следует предусматривать специально оборудованные для инвалидов универсальные и доступные кабины в уборных, места в раздевальных ванных и душевых. При этом должна быть обеспечена доступность уборных общего пользования для людей с нарушениями зрения и нарушениями опорно-двигательного аппарата.
Уборные для МГН размещаются как внутри туалетных блоков – доступные кабины, так и с автономным входом – универсальные кабины. В каждом доступном для МГН здании, сооружении при наличии уборных для посетителей должна быть, как минимум, одна универсальная кабина уборной. Универсальная кабина уборной может также проектироваться как семейная (для родителей с детьми). В дополнение к универсальным кабинам уборных предусматривают доступные кабины в блоках туалетов из расчета 5 % общего числа кабин.
Универсальные кабины уборных следует предусматривать на расстоянии не более 40 м от основной зоны оказания услуг на объекте или расположения рабочих мест инвалидов (п.6.3.2 СП 59.13330.2020).
Кабины в санитарно-бытовых помещениях должны иметь размеры в плане в соответствии с таблицей 6.1. В кабине сбоку от унитаза следует предусматривать пространство рядом с унитазом шириной не менее 0,8 м для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей. В кабине должно быть свободное пространство диаметром 1,4 м для разворота кресла-коляски. Двери должны открываться наружу (п.6.3.3 СП 59.13330.2020).
В универсальной кабине и других санитарно-бытовых помещениях, предназначенных для пользования всеми категориями граждан, в том числе инвалидами, следует предусматривать установку стационарных и откидных опорных поручней.
В помещениях доступных душевых следует предусматривать не менее одной кабины, оборудованной для инвалида на кресле-коляске, перед которой предусматривается пространство для подъезда кресла-коляски (п.6.3.3 СП 59.13330.2020).
Доступная душевая кабина для МГН должна быть оборудована переносным или закрепленным на стене складным сиденьем, расположенным на высоте не более 0,48 м от уровня поддона, ручным душем, настенными поручнями. Глубина и длина сиденья должны быть не менее 450 мм (п.6.3.5 СП 59.13330.2020).
У дверей блоков санитарно-бытовых помещений, включающих в себя доступные кабины (уборных, душевых, ванн и т. п.), и универсальной кабины уборной следует предусматривать со стороны ручки информационные таблички помещений (выполненные рельефно-графическим и рельефно-точечным способом), расположенные на высоте от 1,2 до 1,6 м от уровня пола и на расстоянии 0,1–0,5 м от края двери.
Доступные и универсальные кабины должны быть оборудованы системой тревожной сигнализации или системой двухсторонней громкоговорящей связи. Тип системы, которая должна быть применена, определяется в задании на проектирование. Отражено в разделе пожарной безопасности (п.6.3.6 СП 59.13330.2020).
Габариты поддона (трапа) в душевых должны быть не менее 0,9 × 1,5 м, свободной зоны - не менее 0,9 × 1,5 м (п.6.3.7 СП 59.13330.2020).
Ширину проходов между рядами следует принимать, м, не менее: для кабин закрытых и открытых душевых, групповых и одиночных умывальников, уборных, писсуаров 1,8 м; для гардеробных шкафов со скамьями (с учетом скамей) 2,4 м; то же, без скамей 1,8 м (п.6.3.8 СП 59.13330.2020).
В доступных кабинах (душевых, ванных) у раковин для инвалидов в общих умывальных и универсальных кабинах уборных следует применять водопроводные краны с рычажной рукояткой и термостатом, а при возможности – с автоматическими и сенсорными кранами бесконтактного типа. Применение кранов с раздельным управлением горячей и холодной водой не допускается (п.6.3.8 СП 59.13330.2020).
На дверях доступных и универсальных кабин следует предусматривать запирающее устройство с открыванием снаружи в экстренных случаях для оказания помощи и знаком индикации «занято/свободно» (п.6.3.9 СП 59.13330.2020).
Рекомендуется оборудовать дверь в санузел с внутренней стороны ручкой-поручнем по рисунку Г.6 СП 136.13330.2012.
Следует использовать контрастные сочетания цветов в применяемом оборудовании (дверь – стена, ручка; санитарный прибор – пол, стена; стена – выключатели, средства визуальной информации и т. п.). Значение коэффициента контрастности должно обеспечиваться не менее 40%, для информации о потенциальной опасности относительно поверхности, на которую информация нанесена, – не менее 70 % (п.6.4.1 СП 59.13330.2020).
Устройство вызова помощи душевых для МГН следует размещать под потолком и оснащать шнуром вызова красного цвета с двумя захватами красного цвета диаметром не менее 0,05 м, расположенными на высотах 0,8 м и 0,1 м над уровнем пола, и оборудовать светозвуковым сигнализатором, устанавливаемым снаружи над входом в помещение. Помещение, в которое выводится сигнал от устройства вызова помощи, определяется заданием на проектирование (п.6.5.9 СП 59.13330.2020).
Описание проектных решений по обустройству рабочих мест инвалидов (при необходимости)
На Объекте не запланированы рабочие места для инвалидов, которым, согласно их ИПР (индивидуальная программа реабилитации), не требуется создания специального рабочего места.
