Реализация проекта по обеспечению доступности для МГН помещений ГАУСО КЦСОН г. Новотроицк

Настоящий проект разработан в целях обеспечения беспрепятственного доступа в санитарно-гигиеническое помещение для людей с ограниченными возможностями и маломобильных групп населения (МГН) по принципу «разумного приспособления.

Адаптируются с/у ГАУСО "КЦСОН", расположенный по адресу: г. Новотроицк, ул. Пушкина, д.43.

Проектная документация разработана на основании:

  •  технического задания на проектирование;
  •  исходных данных, представленных Заказчиком;
  •  действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

  1.  Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри здания.
  2.  Безопасности путей движения, а также мест обслуживания.
  3.  Своевременного получения МГН полноценной и качественной информации.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в здании и прилегающей городской территории.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного доступа МГН в помещение.

В соответствии с СП 59.13330.2020 во всех зданиях, где должны быть санитарно-бытовые помещения для посетителей, следует предусматривать специально оборудованные для инвалидов доступные кабины в общественных уборных или оборудовать универсальные кабины.

Для адаптации данного санузла для МГН необходимо провести ряд демонтажных и монтажных работ.

Демонтаж:

  •  3-х деревянных одностворчатых дверных блоков с деревянной коробкой с отбивкой штукатурки  (размер проема 700 х 2100 мм) - 0,18 м3;
  •  кирпичной кладки стен, перегородок - 1,27 м3;
  •  покрытия пола из керамогранита - 0,064 м3;
  •  цементной стяжки (толщина 50 мм) - 0,46 м3;
  •  облицовки стен из керамогранитной плитки - 0,18 м3;
  •  подвесных потолков - 9,13 м2;

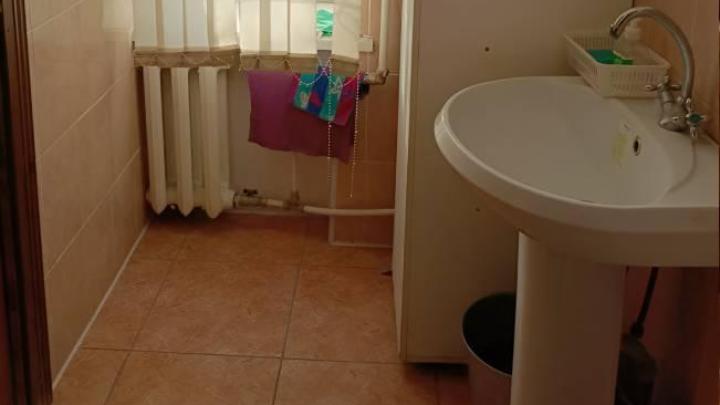

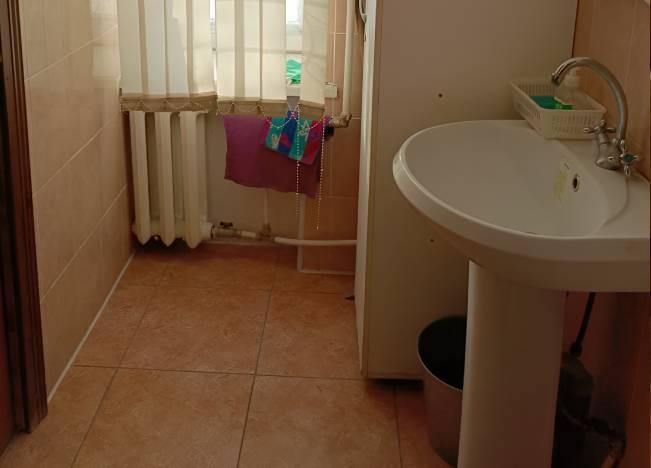

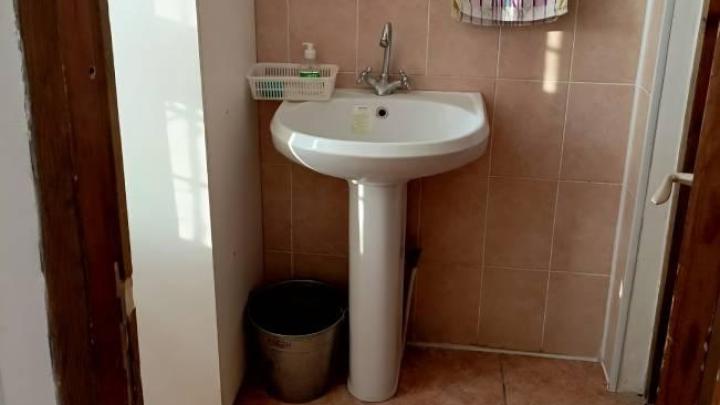

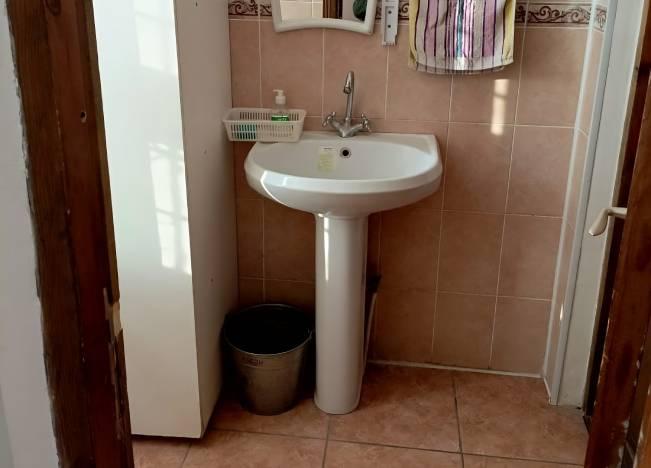

  •  умывальников;

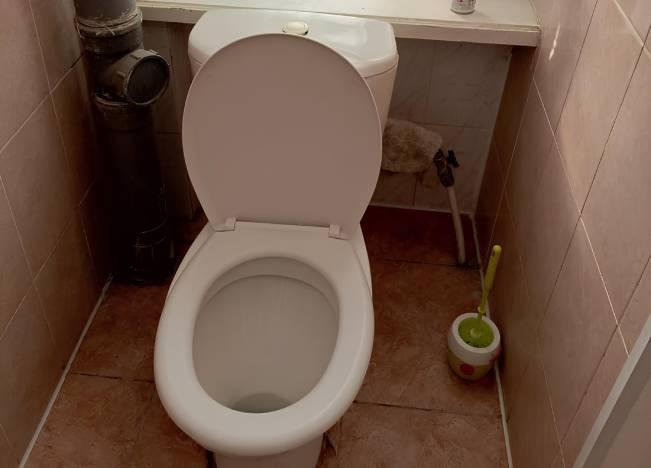

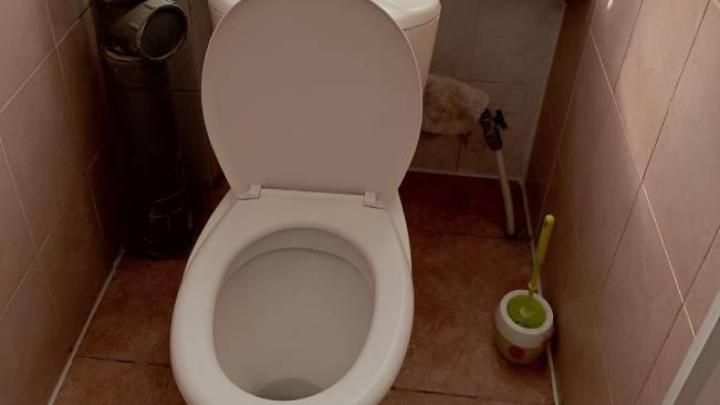

  •  унитазов;
  •  металлопластиковых труб ф 15 мм - 10,50 м;
  •  труб ПВХ ф 50-110 мм - 4,65 м.

Монтаж:

  •  дверного проема шириной 1000 мм;
  •  дверного блока для проема 2100х1000 мм, без порога;
  •  новых полипропиленовых труб ф20 для ХВС и ГВС - 10,50 м;
  •  новых полиэтиленовых труб ф100 для канализации - 4,65 м;
  •  унитаза и раковины.

Отделка:

  •  пола керамогранитом - 8,69 м2;
  •  стен керамогранитной плиткой - 25,8 м2;
  •  потолка пластиковыми панелями - 8,69 м2.

Так же установить:

  •  2 потолочных светильника и подключить к действующей электрической сети;
  •  антивандальное зеркало с поворотным механизмом на высоте 1100 мм;
  •  кнопку вызова персонала с дополнительным шнурком на высоте 1000 мм в зоне досягаемости (приемник сигнала   установить в месте постоянного пребывания персонала);

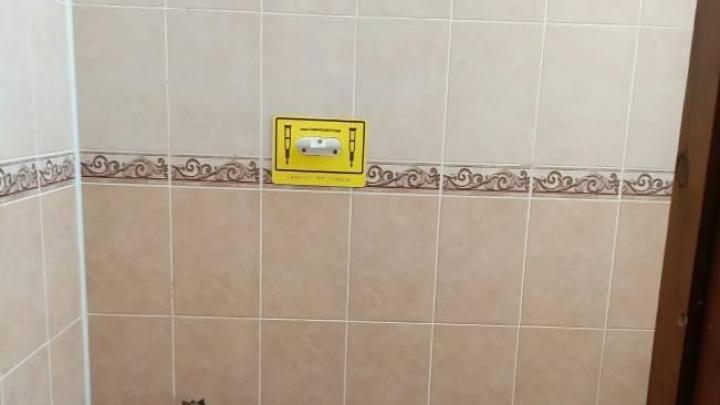

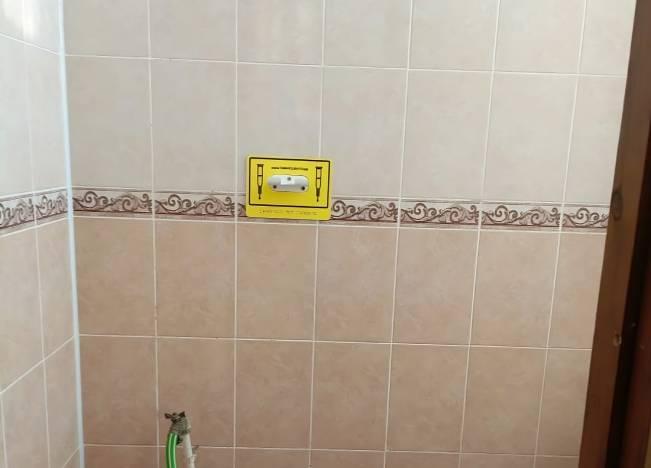

  •  крючок-держатель для костылей на высоте 1000 мм;
  •  поручни для раковины и унитаза на одинаковой высоте – 850 мм;

Пиктограмму «Туалет для инвалидов» расположить со стороны дверной ручки на высоте 1,3м от пола до низа таблички.

Адаптивную систему «Занято-свободно» расположить над дверью. Система автоматически определяет доступность санитарно-гигиенической комнаты в данный момент времени. Оборудован датчиком движения. При движении в контролируемой зоне производится автоматическая активация информационного поля «Занято». Отсутствие движения на протяжении более 15 секунд активирует информационное табло «Свободно.

Работы по демонтажу и монтажу, а так же водопроводу и канализации вести согласно л.1-2 гр. ч. 0П00-000038-ОДИ.

Монтаж оборудования вести согласно л.3-4 гр. ч. 0П00-000038-ОДИ.

Перечень использованных нормативных и регламентирующих документов

1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп
населения». Актуализированная редакция СНиП 35-01-2001.
2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования
с учетом доступности для маломобильных групп населения» (с Изменениями №1).
3. СП 138.13330.2012 «Общественные здания и сооружения, доступные
маломобильным группам населения. Правила проектирования» (с Изменениями №1).
4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
5. ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп
населения. Типы и общие технические требования».
6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов.
Технические требования».
7. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению.
Технические требования».
8. Приказ Минтруда России от 30.07.2015 № 527н "Об утверждении Порядка
обеспечения условий доступности для инвалидов объектов и предоставляемых услуг в сфере
труда, занятости и социальной защиты населения, а также оказания им при этом
необходимой помощи".
