Проект адаптации Детская деревня «SOS – Томилино»
Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям Объекта для людей с ограниченными возможностями и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируются помещения Объекта: Детская деревня «SOS – Томилино», расположенного по адресу: 140070, Московская область, городской округ Люберцы, рабочий поселок Томилино, ул. Птехина, д. 1 Д, стр. 7.
Проектная документация разработана на основании:
- технического задания на проектирование;
- исходных данных, представленных заказчиком;
- действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений Объекта.
- Безопасности путей движения.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта.
После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здание к внутренним помещениям Объекта.
Мероприятия по адаптации помещений Объекта
Рельеф территории
Организация рельефа в зоне, прилегающей к Объекту: Детская деревня «SOS – Томилино», обеспечена нормативными продольными и поперечными уклонами посредством планировки территории с организацией поверхностного водоотвода от здания на проезжую часть.
Покрытие пешеходных дорожек и тротуаров выполнено из ровных, не насыпных, не скользящих материалов (тротуарная плитка).
Высота бортовых камней по краям пешеходных путей на участке вдоль газонов и озелененных площадок принята не менее 0,05 м.
Входная группа

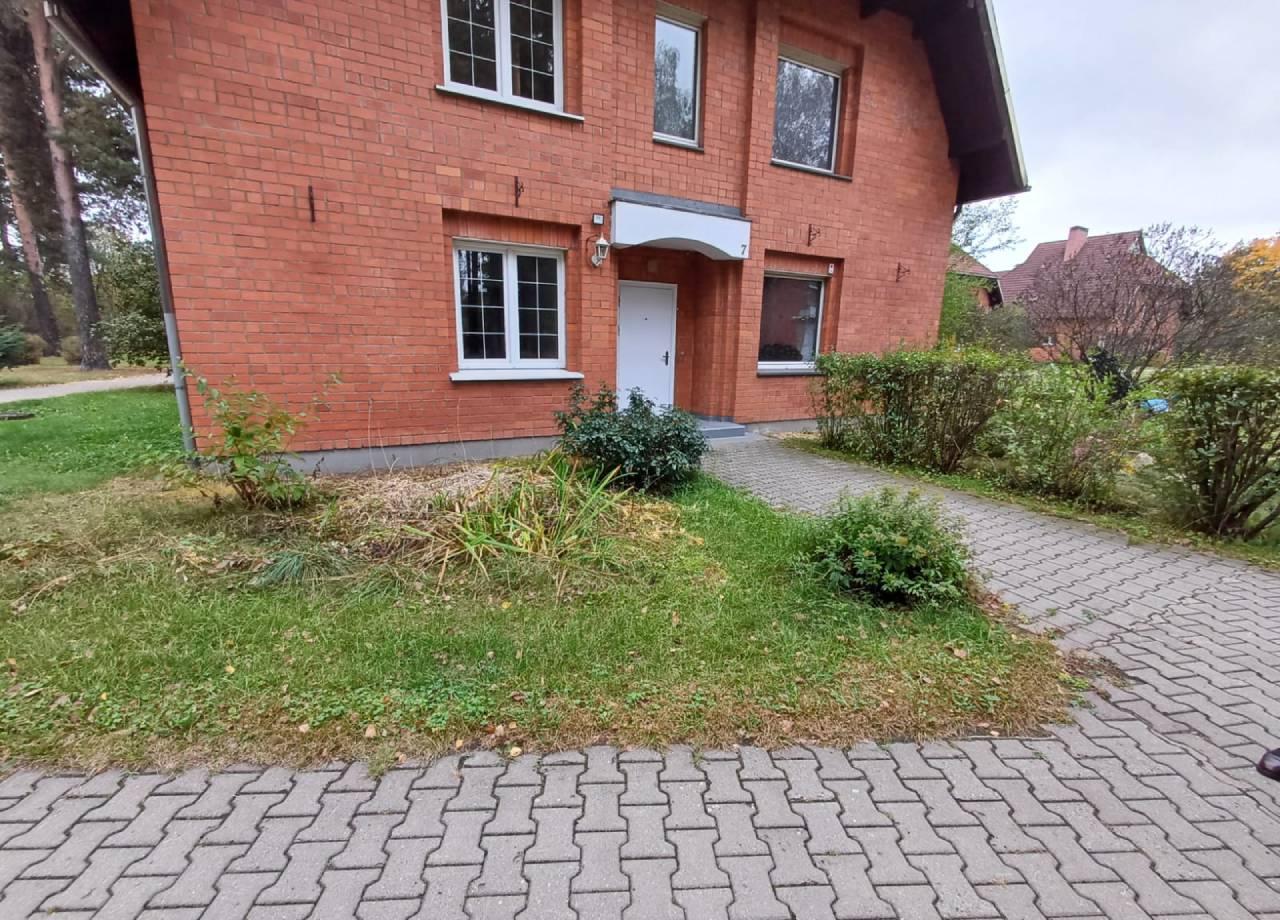

На пути движения к центральному входу в Объект есть существующие тротуар и крыльцо, имеющее одну ступень высотой 0.155 м.
Для группы мобильности М4 отсутствует возможность самостоятельного входа к внутренним помещениям Объекта.

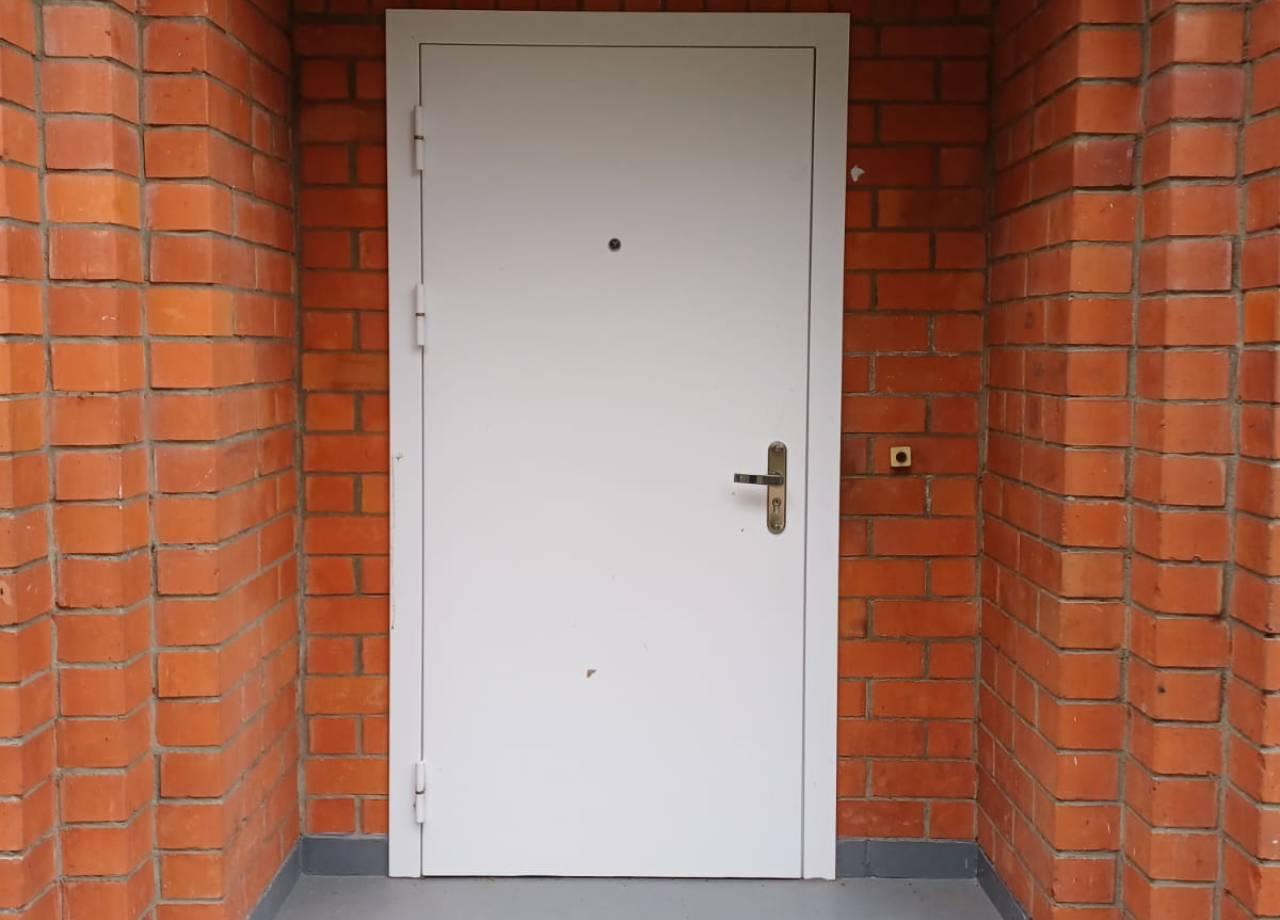

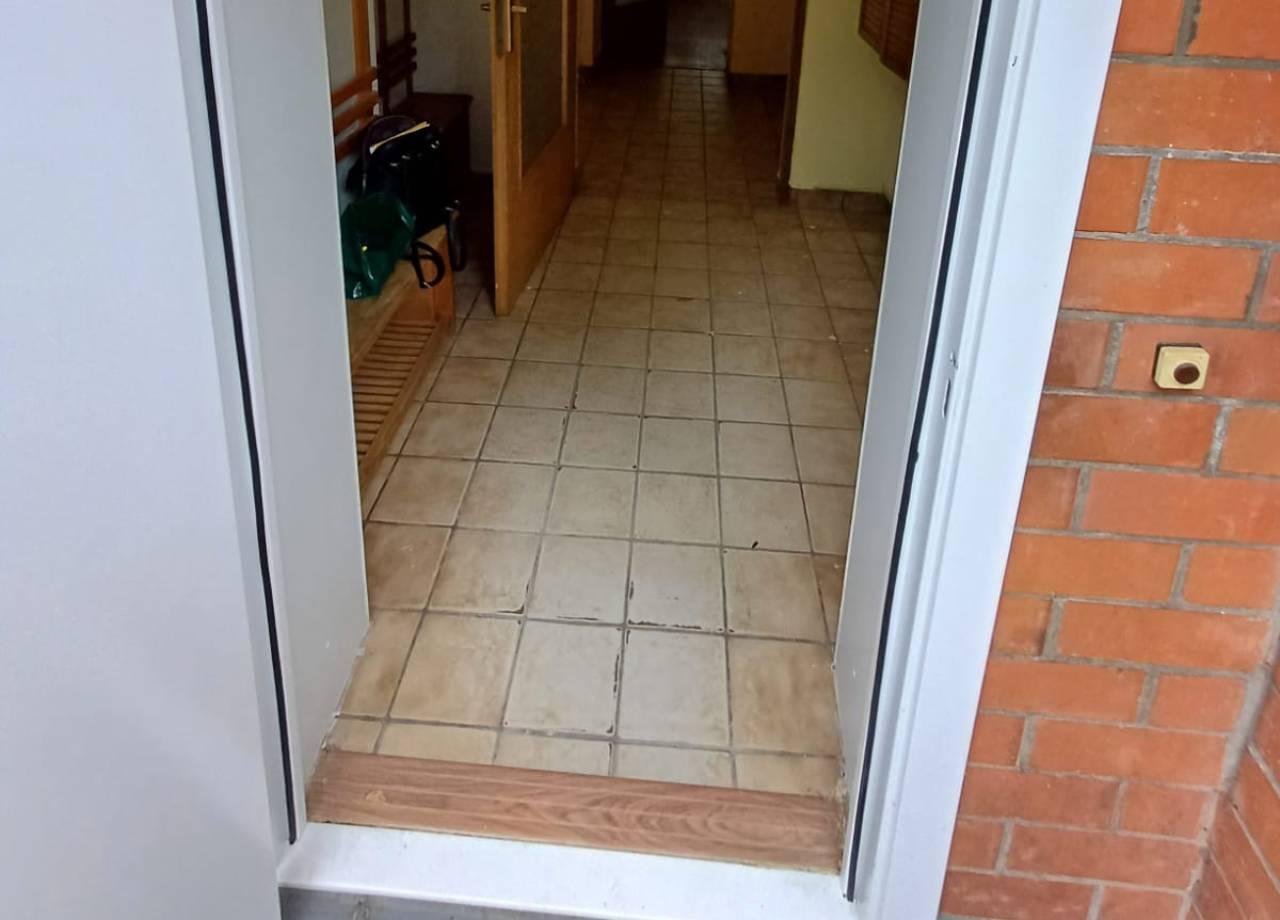

Входная группа имеет одностворчатую дверь (с улицы в тамбур) с глухим заполнением, ширина дверного полотна в свету составляет 0.835 м, высота порога 0.01 м, что соответствует СП 59.13330.2020. Дверь контрастна по отношению к прилегающим поверхностям (со стороны улицы дверь - белая, поверхность - коричневая, а со стороны тамбура: дверь - белая, поверхность - желтая), дверная ручка с обеих сторон двери выделена цветом (ручка - черная, дверь - белая).
В соответствии с СП 59.13330.2020 отсутствуют технические средства информирования, ориентирования и сигнализации, которые должны обеспечивать возможность получения информации о размещении и назначении функциональных элементов, надежной ориентации в пространстве.
Проектом предусмотрены следующие мероприятия:
- для обеспечения достаточного места разворота кресла-коляски перед входной дверью беспрепятственного доступа к помещениям Объекта группы мобильности М4 осуществить расширение крыльца с 2.12х1.07 м до 2.12х2.57 м и монтаж пандус-подъема, размера 2.04х2.0 м с уклоном не более 100 промилле (согласно п.п. 6.1.2 СП 59.13330.2020: при перепаде высот входные площадки кроме лестницы должны иметь пандус. При перепаде высот входной площадки и поверхности тротуара не более 0.2 м допускается не менее чем с одной стороны устраивать пандус без поручня с уклоном не более 100%). Пандус-подъем и расширение крыльца выполнить из бетонной плитки на цементно/песчаной смеси и уплотненном щебне, с предварительной выемкой грунта, монтажом бетонных замков и бортовых камней. Обоснование выбора глубины крыльца и длины подъема см. пункт 2 примечаний на листе 5 гр. ч.
- монтаж антивандальной кнопки вызова на отдельностоящей стойке на тротуаре перед пандус-подъемом. Монтаж кнопки произвести совместно с пиктограмммой «Кнопка вызова», пиктограмму разместить над кнопкой на стойке. Кнопка вызова работает от батареек, сигнал подается через приемные устройства «Тифловызов» в места постоянного пребывания приемных родителей (по одному приемному устройству на каждый этаж Объекта). Проектом не учтен подвод питания 220 Вт к устройствам «Тифловызов» (работают от розетки 220 Вт).
Работы по входной группе выполнить в соответствии с листами 2, 5 гр. ч.
На пути движения МГН категорий М1-М4 проектом предусмотрены тактильные настенные указатели:
- мнемосхема 470х610 мм при входе в тамбур с правой стороны, монтаж вести при помощи двухстороннего скотча.
Монтаж мнемосхемы выполнить в соответствии с листом 2 гр. ч.
Пути движения внутри Объекта
Согласно п.п. 7.1.5, 7.1.6, 7.2.4, 7.2.7 СП 59.13330.2020: жилая зона для проживания инвалидов должна иметь, как минимум, холл-переднюю, жилую комнату, кухню и совмещенный санузел, доступный для инвалида. При этом, размеры в плане санитарно-гигиенического помещения (санузел с душевой, унитазом и раковиной) для индивидуального пользования в жилом здании должен иметь площадь не менее 3.65 м. кв. Поручни при душевой, рядом с унитазом и раковиной следует принимать с учетом ГОСТ Р 51261. Планировка должна предусматривать свободное пространство диаметром 1.4 м для разворота кресла-коляски, а ширина дверного проема санитарно-гигиенического помещения и межкомнатных дверей составлять не менее 0.8 м.

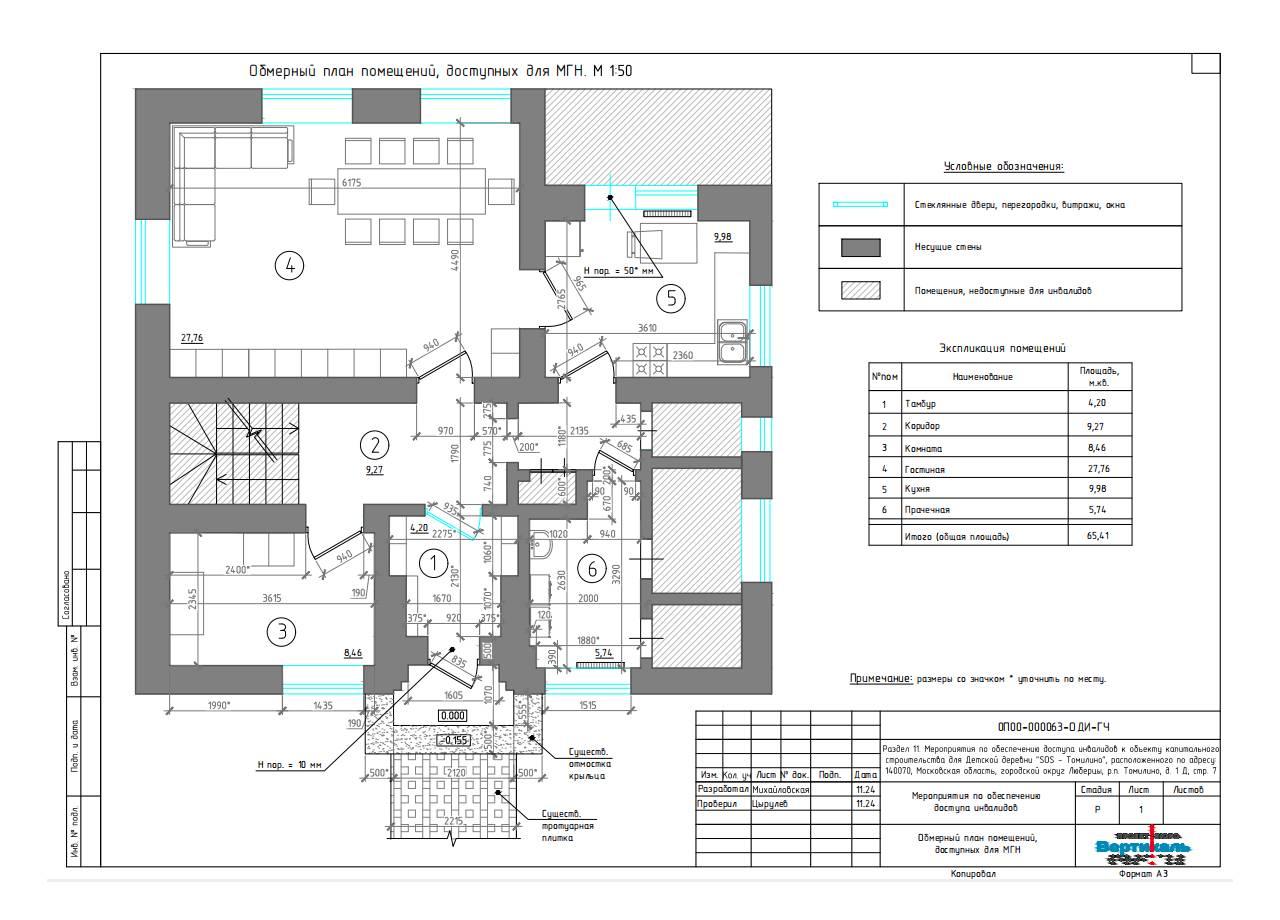

Проектом предусмотрена адаптация первого этажа для категорий М1-4 с выделе-нием комнаты для МГН (помещение номер 3 на плане) и санитарно-гигиенического помещения для МГН (в помещении прачечной, номер 6 на плане). Площадь санузла при этом составит 5.74 м. кв.
На основных путях движения МГН от центрального входа к местам целевого назначения имеются одностворчатые двери, контрастные по отношению к прилегающим поверхностям (двери - коричневые, стены - желтые) с шириной рабочих полотен в свету не менее 0.8, пороги отсутствуют. Исключение составляет дверь в прачечную (санузел) с шириной рабочего полотна в свету 0.685 м, также ширина проема в кори-доре на пути движения от входа к кухне и прачечной (санузлу) имеет недостаточную ширину в свету - 0.775 м.
Проектом предусмотрены следующие мероприятия:
- расширение проема в стене (с 0.775 до 1.05 м) в коридоре на пути движения от входа в Объект к кухне и санузлу, замена двери в санузел (ширину рабочего полотна принять в свету не менее 0.8 м) с предварительным расширением проема (с 0.685 до 0.94 м);
- для категории М1 (слабослышащих) проектом предусмотрена индукционная портативная система VEGA-1 (одна на Объект). В непосредственной близости от постоян-ного месторасположения системы разместить пиктограмму 150х150 мм «Помещение с индукционной петлей». Петля является переносной и может быть использована в любом помещении. Необходимое условие для использования - наличие розетки 220 Вт. Проектом не учтен подвод питания 220 Вт к портативной петле (работает от розетки 220 Вт);
- для категории М2 (людей с недостатками зрения) проектом предусмотрено при-обретение увеличителя портативного цифрового и лупы (по одной штуке на Объект). Увеличитель и лупа являются переносными и могут использоваться во всех помеще-ниях;
- для категории М3 осуществить монтаж крючков для трости и костылей в тамбуре, гостиной и кухне. Высота размещения крючков 1.2 м от уровня пола. Месторас-положение крючков определить по месту.
Работы выполнить в соответствии с листами 2, 3, 4, 5, гр. ч.
Комната и санузел для МГН
Для категории М1-М4 предусмотрена адаптация комнаты (без проведения ремонтных работ) и санузла для МГН (с проведением ремонтных работ).
Адаптацию комнаты выполнить в соответствии с листом 6 гр. ч.
Ремонтные работы и адаптацию санузла выполнить в соответствии с листами 7, 8 гр.
Перечень использованных нормативных и регламентирующих документов
- СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
