Проектные работы по адаптации «Центр реабилитации инвалидов и пожилых людей «Сосновый бор» г. Липецк
Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям Объекта для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируются помещения Объекта: Филиал «Центр реабилитации инвалидов и пожилых людей «Сосновый бор», расположенного по адресу: 398901, г. Липецк, ул. Морская, владение 2а.
Проектная документация разработана на основании:
- технического задания на проектирование;
- исходных данных, представленных заказчиком;
- действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений дворца культуры.
- Безопасности путей движения, а также мест обслуживания.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта. После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здания к внутренним помещениям Объекта.
Мероприятия по адаптации помещений Объекта
Организация рельефа в зоне, прилегающей к Объекту Филиал «Центр реабилитации инвалидов и пожилых людей «Сосновый бор», обеспечена нормативными продольными и поперечными уклонами посредством планировки территории с организацией поверхностного водоотвода от здания на проезжую часть.
Покрытие пешеходных дорожек и тротуаров выполнено из ровных, не насыпных, не скользящих материалов (асфальт).
Высота бортовых камней по краям пешеходных путей на участке вдоль газонов и озелененных площадок принята не менее 0.05 м.
В соответствии с п.п. 5.2.1: на всех стоянках (парковках) общего пользования около или в объеме жилых, общественных следует выделять не менее 10% машиномест (но не менее одного места) для людей с инвалидностью.
Рекомендуется выделить на автостоянке 1 (одно) специализированное машиноместо для инвалидов размером 6.0х3.6 и обозначить его разметкой и знаками в соответствии с СП 59.13330.2020, с учетом ГОСТ Р 52289-2019.
Оборудование машино-места на автостоянке см. лист 10 гр. ч.
Входная группа

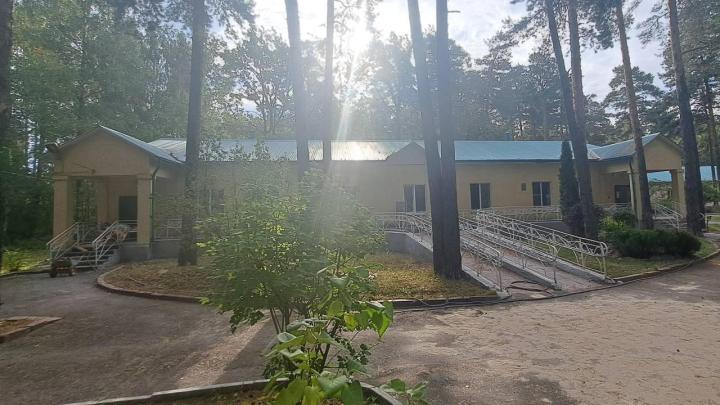

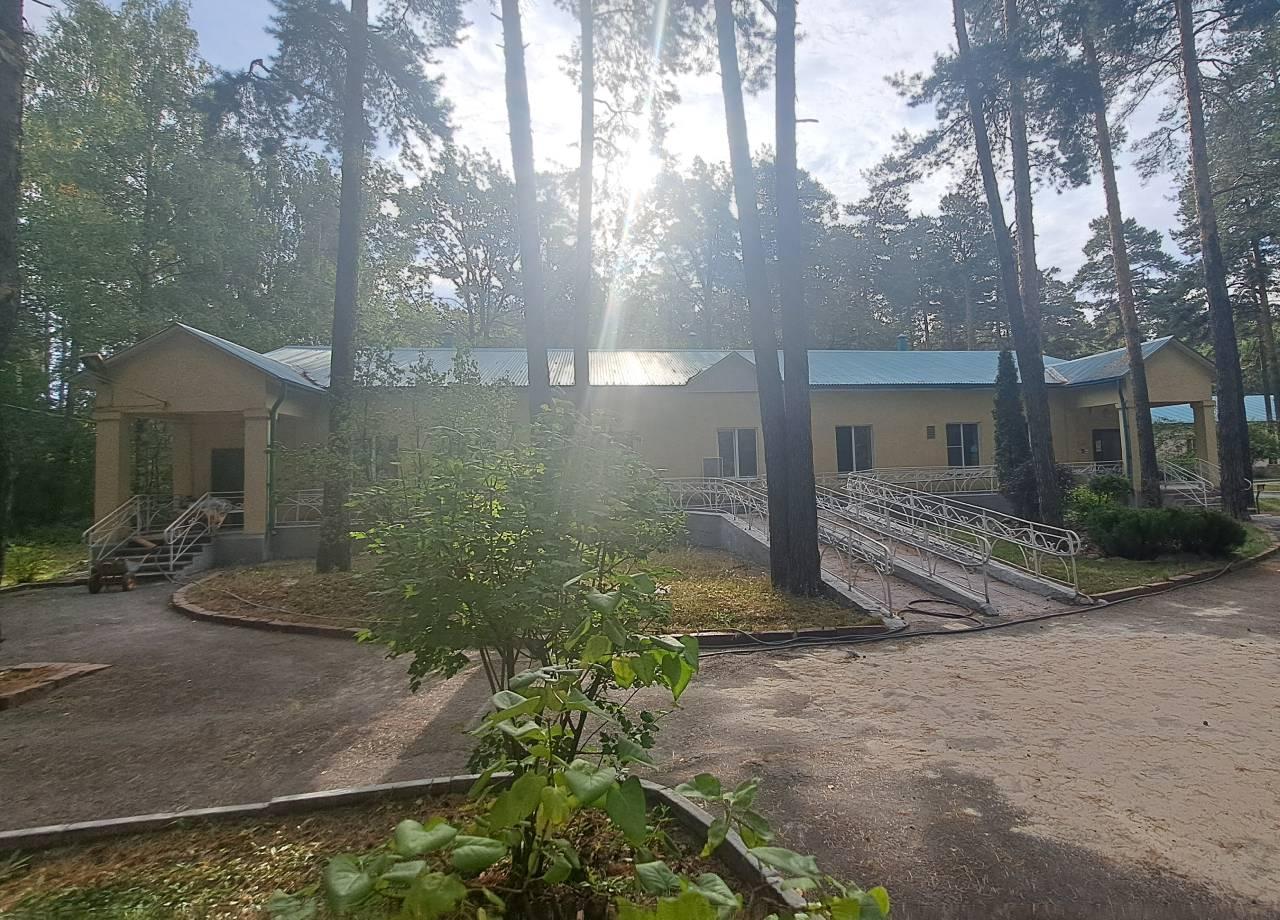

Имеются два входа в Объект. На пути движения ко входам есть существующие лестницы и пандусы. Пандусы имеют уклон 1:21, на отметке +0.390 имеют разворотные площадки неправильной формы размера 3.20х3.40. Размеры ступеней одинаковые в плане и имеют правильную форму. Уклон пандуса и размер разворотной площадки соответствуют СП 59.13330.2020.
Для самостоятельного входа МГН групп М1-М4 проектом предусмотрена адаптация правого входа (путь движения МГН см. лист 2 гр. ч.). Для беспрепятственного доступа к помещениям Объекта групп мобильности М1-М3 поручни лестницы не соответствуют
СП 59.13330.2020 и ГОСТ Р 51261-2022, также отсутствуют бортики боковых краев ступеней, не примыкающих к стенам, высотой не менее 0.02 м или другие устройства для предотвращения соскальзывания трости или ноги. Для доступа к помещениям Объекта группы мобильности М4 существующие поручни пандуса не соответствует СП 59.1333.2020 и ГОСТ Р 51261-2022.
Входная группа для МГН имеет двойные двери с глухим заполнением (входные и тамбурные) с шириной рабочих створок в свету 0.84 м. Также имеется разница между уровнем пола крыльца и тамбура, составляющая 0.025 м, что противоречит СП 59.13330.2020 (согласно п.п. 6.1.5, 6.2.4: дверные проемы, доступные для инвалидов на креслах-колясках в реконструируемых зданиях, должны иметь ширину в свету не менее 0.9 м. При реконструкции в случае, если дверные проемы находятся в несущих конструкциях, допускается уменьшать ширину дверного проема в свету до 0.8 м. При необходимости устройства порогов их высота или перепад высот не должны превышать 0.014 м).
На объекте есть технические средства информирования, ориентирования и сигнализации: перед лестницей входной группы имеется кнопка вызова помощи на отдельностоящей стойке, перед входом в здание - табличка с наименованием учреждения (дублированная шрифтом Брайля) и тактильная пиктограмма «Доступность объектов для инвалидов по зрению и по слуху, а также в креслах-колясках».
Проектом предусмотрены следующие мероприятия на пути движения МГН категорий М1-4:
- замена поручней пандуса;
- замена существующей кнопки вызова перед лестницей (на стойке) на антивандальную кнопку вызова на отдельностоящей стойке перед пандусом. Монтаж кнопки произвести совместно с пиктограммой «Кнопка вызова», пиктограмму разместить над кнопкой на стойке. Сигнал с кнопки вызова подается через приемное устройство «Тифловызов» в место постоянного пребывания персонала. Проектом не учтен подвод питания 220 Вт к устройству «Тифловызов» (работает от розетки 220 Вт);
- замена ограждений перепада высот (на крыльце и разворотной площадке пандуса;
- замена лестничных ограждений с поручнями с дополнительным монтажом бортиков высотой не менее 0.02 м для предотвращения соскальзывания трости или ноги по краям ступеней. Проектом рекомендован монтаж двухуровневых поручней лестницы;
- монтаж фотолюм. накладок с индивидуальной информацией поручнях лестницы;
- монтаж грязезащитного покрытия «Тифлопол-10» для нивелировки разницы уровня пола между крыльцом и тамбуром.
Также проектом рекомендована замена поручней пандуса, лестницы и ограждений перепада высот левого крыльца.

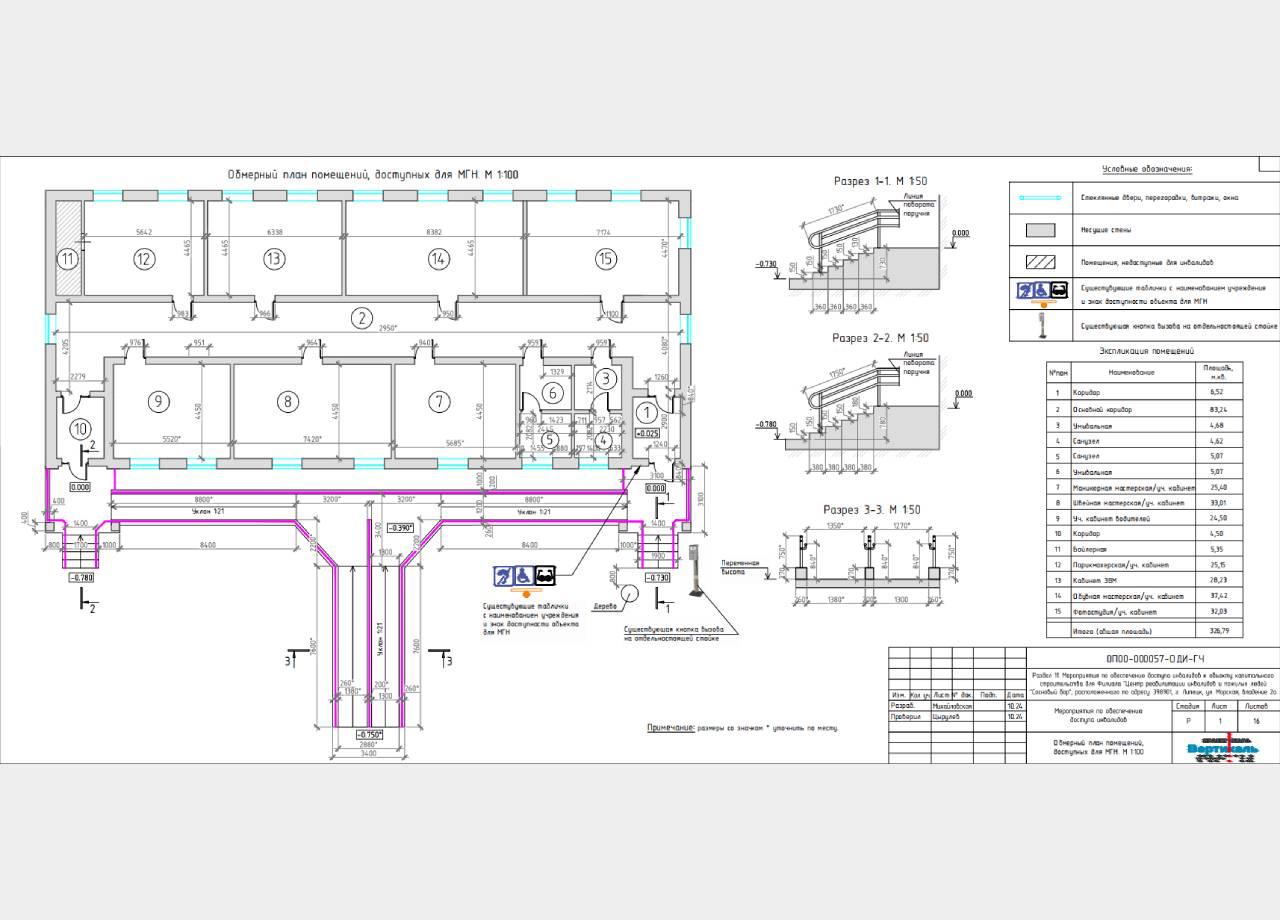

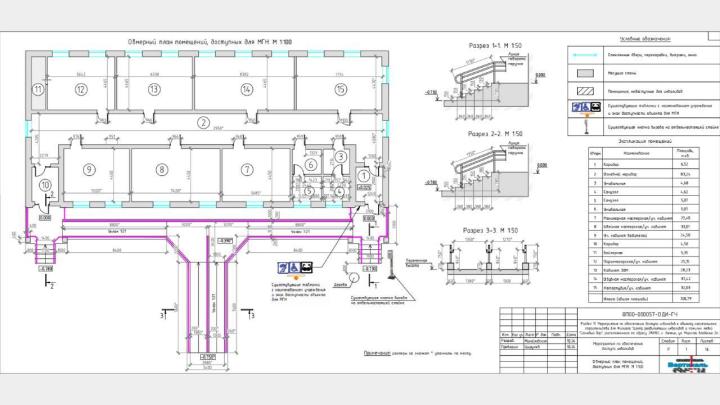

Работы по входной группе выполнить в соответствии с листами 3, 4, 5, 6, 7 гр. ч.
Пути движения внутри Объекта
На основных путях движения МГН от центрального входа к местам целевого назначения имеются одостворчатые двери с шириной рабочих полотен в свету не менее 0.8 м и имеющиеся пороги не превышают 0.014 м.
В соответствии с СП 59.13330.2020 отсутствуют технические средства информирования, ориентирования и сигнализации в местах массового посещения, которые должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.
При расстановке мебели Заказчику необходимо придерживаться п.п. 6.2.2 СП 59.13330.2020: подходы к различному оборудованию и мебели должны быть по ширине не менее 0.9 м, а при необходимости поворота кресла-коляски на 90° - не менее 1.2 м.
Диаметр зоны для самостоятельного разворота на 180° инвалида на кресле-коляске следует принимать не менее 1.4 м. Глубина пространства для маневрирования кресла-коляски перед дверью при открывании от себя должна быть не менее 1.2 м, а при открывании к себе - не менее 1.5 м при ширине не менее 1.5 м. Ширину прохода в помещении с оборудованием и мебелью следует принимать не менее 1.2 м.
Санитарно-бытовое помещение
Имеются два санузла с центральным расположением унитазов и раковинамитюльпанами, габаритные размеры санузлов составляют 2.445х2.082 и 2.230х2.082 м.
Вход в санузлы – через прилегающие умывальные. Согласно таблице 6.1 п.п. 6.3.7 СП 59.13330.2020: геометрические параметры зон, используемых инвалидами, в том числе на креслах-колясках, в санитарно-бытовых помещениях общественных зданий с центральным расположением унитаза должны быть не менее 2.2х2.25 м. Согласно примечанию таблицы 6: габаритные размеры могут быть уточнены в процессе проектирования в зависимости от применяемого оборудования. Раковины-тюльпаны не дают достаточного пространства для ног для категории М4 (инвалидов-колясочников).
Проектом предусмотрены следующие мероприятия:
- замена раковин-тюльпанов на подвесные раковины. В проекте не учтен демонтаж раковин-тюльпанов, так как Объект находится в стадии ремонта и данные раковины еще не смонтированы;
- установка откидных поручней по обеим сторонам от унитаза;
- рядом с унитазом разместить кнопку вызова персонала с вибрацией и дополнительным шнурком, сигнал с кнопки вызова подается через приемное устройство «Тифловызов» в место постоянного пребывания персонала в данном корпусе;
- осуществить монтаж раковины, смесителя, поручня для раковины, зеркала, дозатора, сушилки автоматической для рук (питание 220 Вт). Предусмотреть вывод 220 Вт под автоматическую сушилку для рук;
- осуществить монтаж мнемосхем перед входами в умывальные размера 321х411 мм с наименованиями и планами помещений (движения к санузлам). Монтаж мнемосхем вести при помощи двухстороннего скотча.
Выключатель для света в санузле принять 0.8-0.9 м от уровня пола. Проектом не предусмотрена внутренняя отделка санузла и монтаж электрики.
Работы выполнить в соответствии с листами 8, 9 гр. ч.
