МБУ «ФСК» «Фортуна» г. Губкинский

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям объекта для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Производится разработка дополнительного тома проектной документации «Капитальный ремонт оздоровительно-досугового центра МБУ «ФСК» «Фортуна», в микрорайоне №7» в части обеспечения безопасного доступа маломобильных групп населения. Объект расположен по адресу: ЯНАО, г. Губкинский, ул. 7 микрорайон, дом 4.

Проектная документация разработана в соответствии с действующей нормативной и технической документацией:

• технического задания на проектирование;
• исходных данных, предоставленных заказчиком;
• действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

1. Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений.
2. Безопасности путей движения, а также мест обслуживания.
3. Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

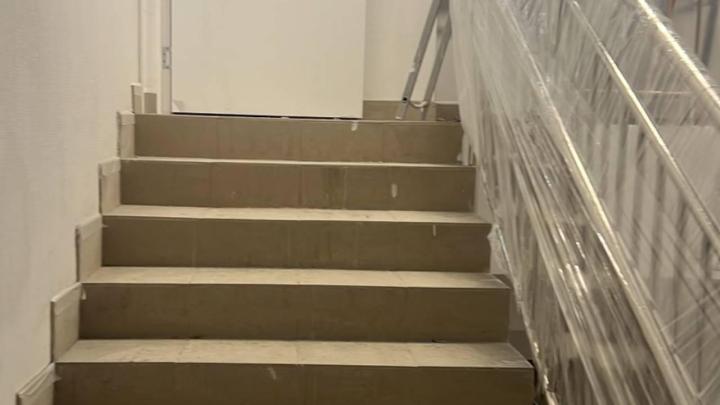

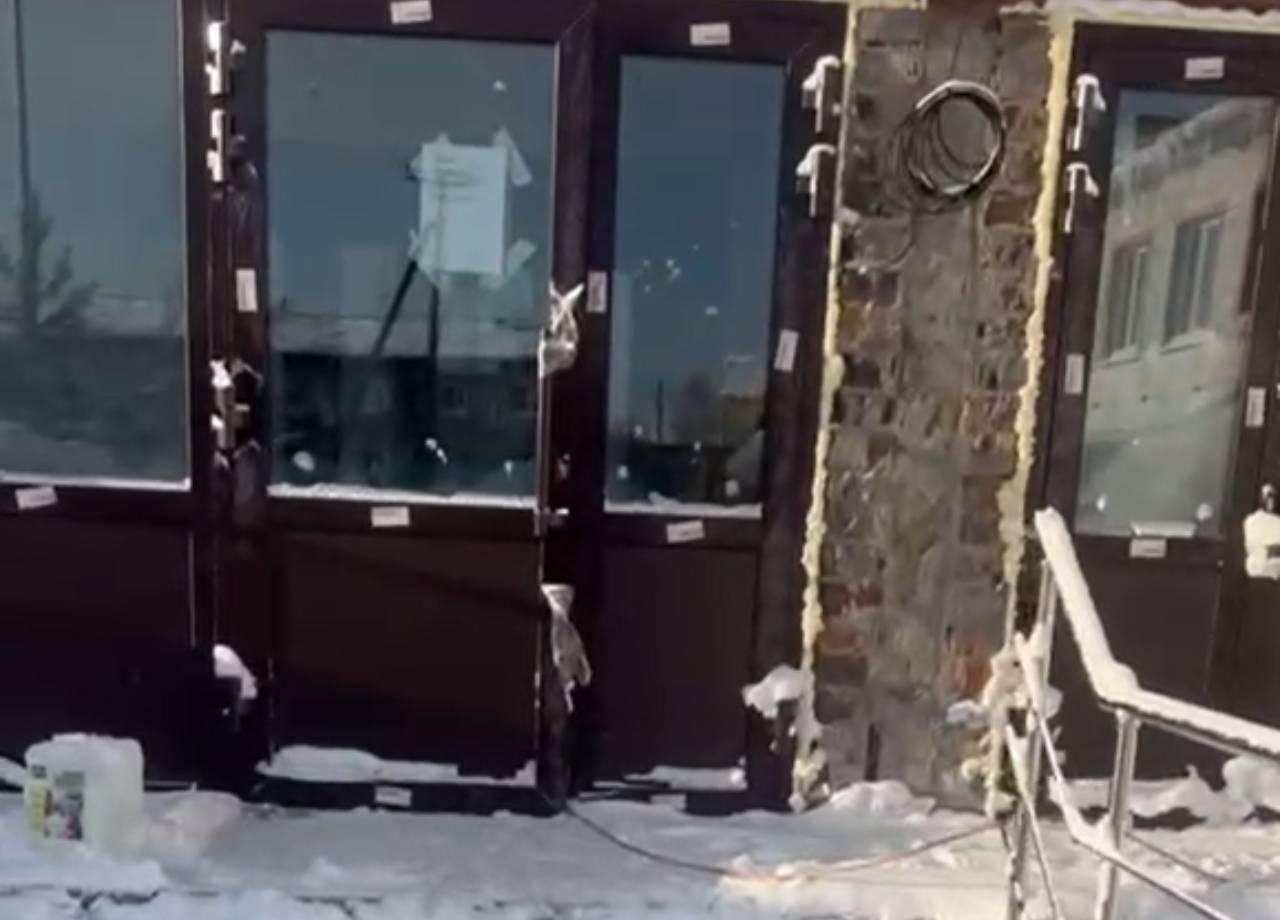

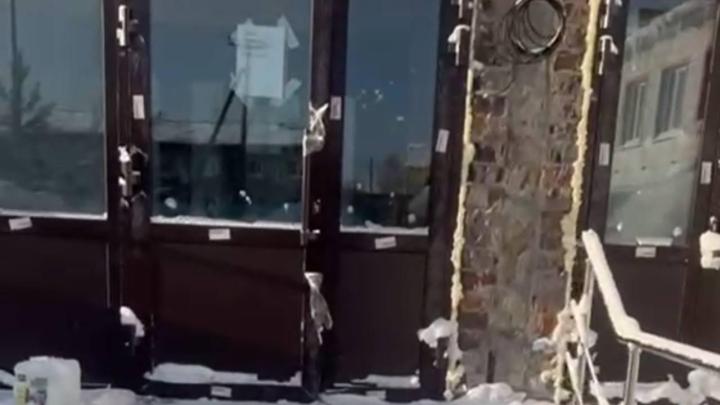

Входные группы

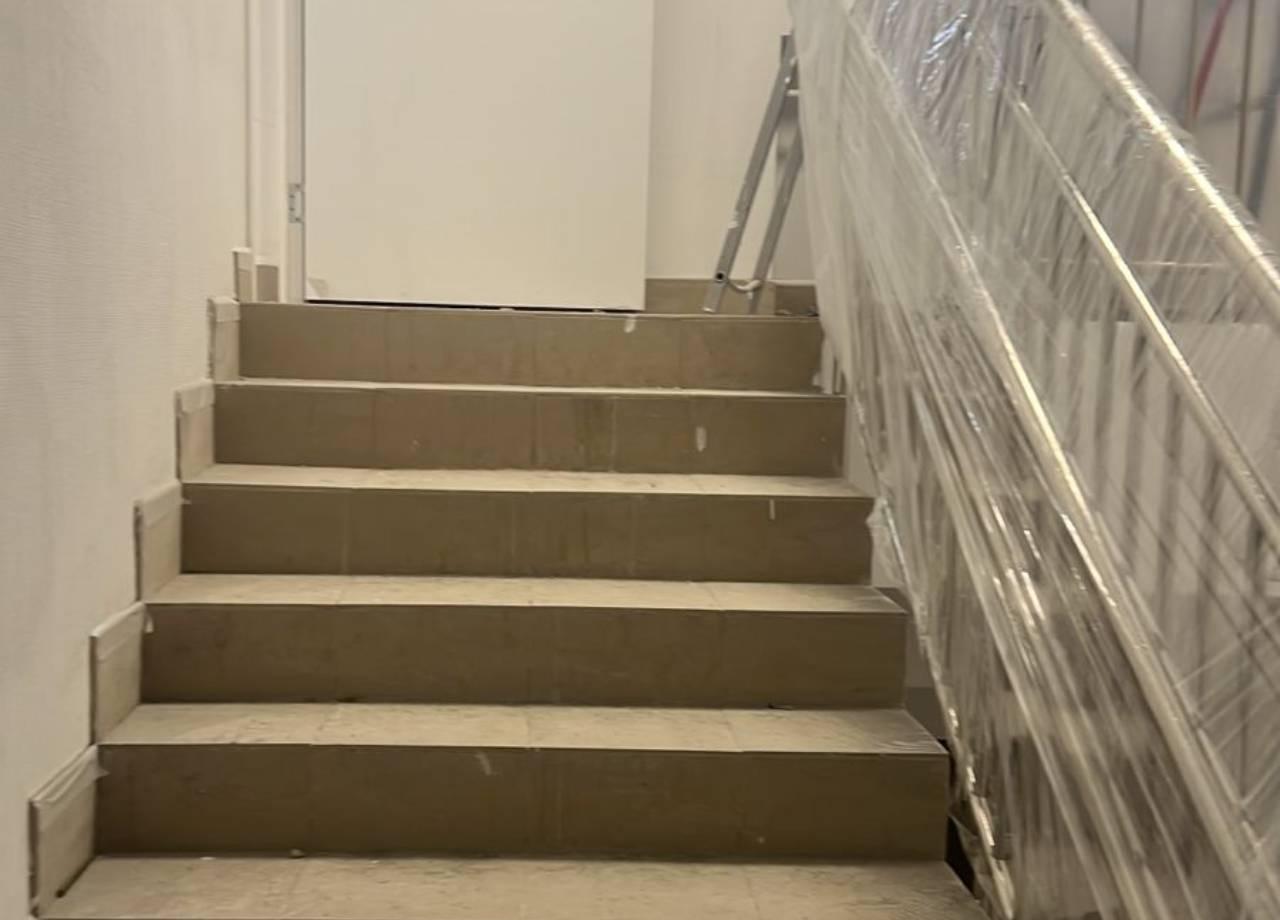

На Объекте имеется внешняя лестница шириной 6,0 м. Высота ступеней 170 мм, ширина проступей 300 мм. Лестница двухмаршевая, в каждом марше по 3 ступени, между маршами предусмотрена горизонтальная площадка глубиной 1500 мм. Необходимо, согласно п.5.1.12 СП 59.13330.2020, ширину проступей принять от 0,35 до 0,4 м (или кратно этим значениям), высоту ступеней – от 0,12 до 0,15 м. Все ступени лестницы в пределах одного марша должны быть одинаковыми по форме в плане, по размерам ширины проступи и высоты подъема ступеней. Поперечный уклон ступеней должен быть не более 20 ‰.

Высоту поручня определяют от его верхней части до поверхности проступи ступеней и принимают 0,9 м. Края поручней со стороны пешеходных путей должны быть расположены в одной вертикальной плоскости с границами прохожей части внешней лестницы. При расчетной ширине прохожей части внешней лестницы 4 м и более монтировать центральные двусторонние поручни. Они  выполняются с разрывом в плане на горизонтальных площадках.

Адаптация санитарного узла

На втором этаже Объекта предусмотрен санузел для маломобильных групп населения. В помещении между унитазом и зоной душевой предусмотрено пространство шириной не менее 0,8 м для размещения кресла-коляски, а также крючки для одежды, костылей и других принадлежностей. В универсальной кабине и других санитарно-бытовых помещениях, предназначенных для пользования всеми категориями граждан, в том числе инвалидами, запроектирована установка стационарных и откидных опорных поручней.

1. Перечень использованных нормативных и регламентирующих документов
2. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
3. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
4. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
5. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
6. ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
7. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
8. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
9. Приказ №338 ПР от 30.08.2017 «Правила устройства и безопасной эксплуатации платформ подъемных для инвалидов».
10. ОДМ 218.2007-2011 «Методические рекомендации по проектированию мероприятий по обеспечению доступа инвалидов к объектам дорожного хозяйства».
