• Проект адаптации реабилитационного центра п. Сухоборье

Проект адаптации реабилитационного центра п. Сухоборье

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям Объекта для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируются помещения Объекта: Филиал «Реабилитационно-оздоровительный центр «Лесная сказка», расположенный по адресу: 398005, Липецкая область, Грязинский район, Карамышевский сельский совет, п. Сухоборье, ул. Лесная сказка стр. 2 к. 6.

Проектная документация разработана на основании:

• технического задания на проектирование;
• исходных данных, представленных заказчиком;
• действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

1. Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений Объекта.
2. Безопасности путей движения, а также мест обслуживания.
3. Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях Объекта.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здания к внутренним помещениям Объекта.

Мероприятия по адаптации помещений Объекта

Организация рельефа в зоне, прилегающей к Объекту Филиала «Реабилитационно-оздоровительный центр «Лесная сказка», обеспечена нормативными продольными и поперечными уклонами посредством планировки территории с организацией поверхностного водоотвода от здания на проезжую часть. Покрытие пешеходных дорожек и тротуаров выполнено из ровных, не насыпных, не скользящих материалов (асфальт). Высота бортовых камней по краям пешеходных путей на участке вдоль газонов и озелененных площадок принята не менее 0,05 м.

В соответствии с п.п. 5.2.1: на всех стоянках (парковках) общего пользования около или в объеме жилых, общественных следует выделять не менее 10% машино-мест (но не менее одного места) для людей с инвалидностью.

Рекомендуется выделить на автостоянке 1 (одно) специализированное машино-место для инвалидов размером 6,0х3,6 и обозначить его разметкой и знаками в соответствии с СП 59.13330.2020, с учетом ГОСТ Р 52289-2019.

Оборудование машино-места на автостоянке см. лист 18 гр. ч.

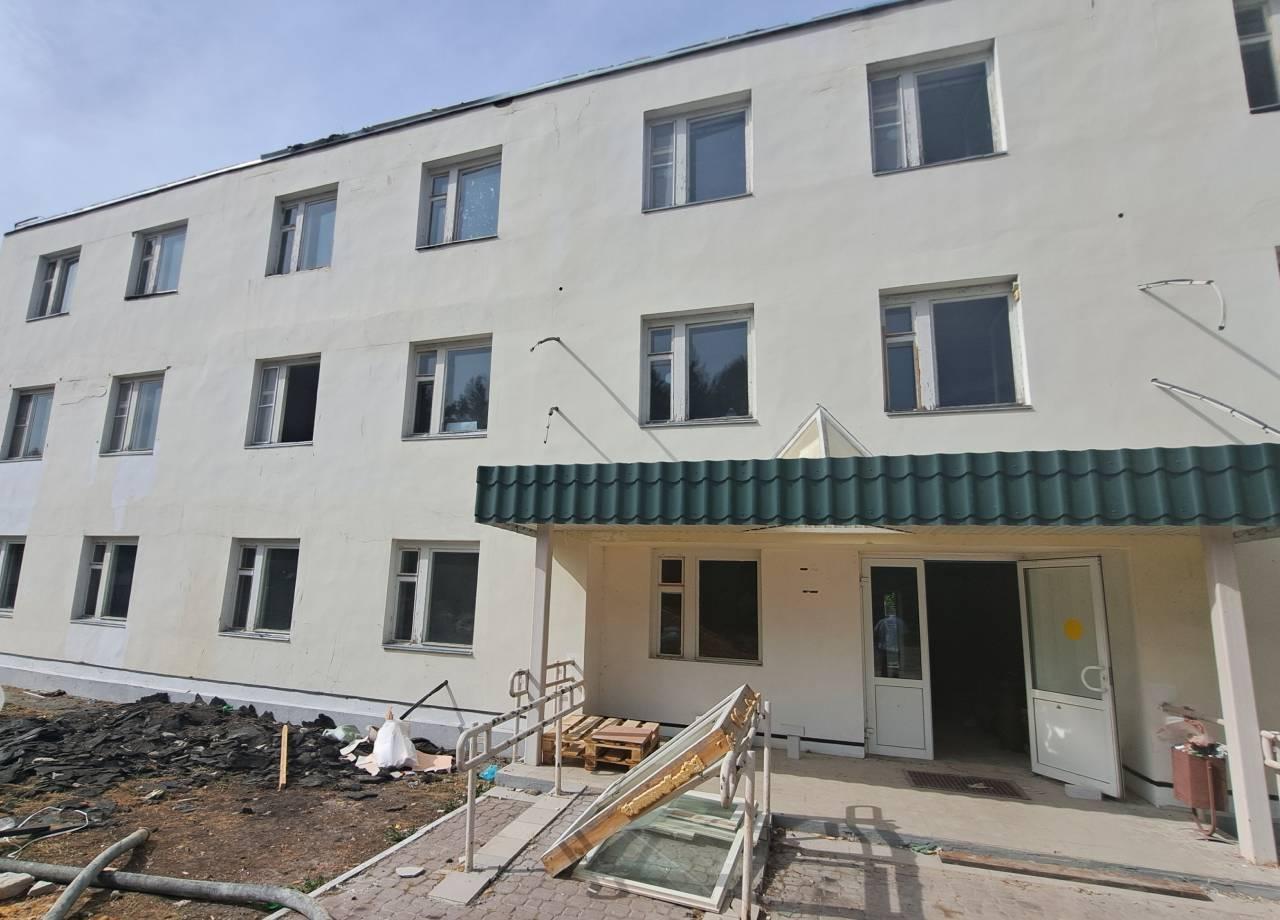

На пути движения к центральному входу в Объект есть существующие лестница и пандус. Согласно дизайну фасада (см. лист 9 альбома «Дизайн-фасад»), пандус имеет размеры 1.1х3.6 м и высоту подъема 0.275 м (уклон при этом составит 1:12), перед пандусом и на крыльце есть разворотные площадки радиусом не менее 1.5х1.5 м, отсутствует колесоотбойник по продольным краям пандуса высотой не менее 0.05 м. Размеры ступеней одинаковые в плане и имеют правильную форму. Уклон пандуса, ступени и разворотные площадки соответствуют СП 59.13330.2020.

Для беспрепятственного доступа к помещениям Объекта групп мобильности М1-М3 отсутствуют поручни лестницы и бортики боковых краев ступеней, не примыкающих к стенам, высотой не менее 0.02 м или другие устройства для предотвращения соскальзывания трости или ноги. Для доступа к помещениям Объекта группы мобильности М4 существующие поручни пандуса не соответствует СП 59.1333.2020 и ГОСТ Р 51261-2022, также отсутствует колесоотбойник.

Согласно альбому «Дизайн-проект» (см. листы 66, 69 гр. ч), входная группа имеет равнопольные двойные двери со стеклянным заполнением размера 1.7х2.1 м (с улицы в тамбур) и двойные двери со стеклянным заполнением размера 1.8х2.1 м, выполненные в стеклянной перегородке (из тамбура в холл). При этом ширина рабочих створок дверей в свету составляет менее 0.9 м.

Также, согласно альбому «Дизайн фасада» (см. лист 9 гр. ч.) имеется разница между уровнем пола крыльца и тамбура, составляющая 0.025 м, что противоречит СП 59.13330.2020 (согласно п.п. 6.1.5, 6.2.4: дверные проемы, доступные для инвалидов на креслах-колясках в реконструируемых зданиях, должны иметь ширину в свету не менее 0.9 м. При реконструкции в случае, если дверные проемы находятся в несущих конструкциях, допускается уменьшать ширину дверного проема в свету до 0,8 м. При необходимости устройства порогов их высота или перепад высот не должны превышать 0.014 м).

В соответствии с СП 59.13330.2020 отсутствуют технические средства информи-рования, ориентирования и сигнализации в местах массового посещения, которые должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.

Проектом предусмотрены следующие мероприятия:

• монтаж поручней пандуса и колесоотбойников рекомендовано выполнить в соответствии с листами 11, 14 гр. ч. Для соблюдения расстояния между поручнями пандуса (0.9-1.0 м) и возможности монтировать опорные стойки под поручни на само основание пандуса, проектом рекомендовано на этапе строительства расширение основания пандуса, равного 1.1 м (см. лист 9 альбома «Дизайну фасада»), до 1.2 м (или более). Расширение произвести в сторону ступеней крыльца;
• монтаж антивандальной кнопки вызова на отдельностоящей стойке перед пандусом. Монтаж кнопки произвести совместно с пиктограммой «Кнопка вызова», пиктограммму разместить над кнопкой на стойке. Кнопка вызова работает от батареек, сигнал с кнопки подается через приемное устройство «Тифловызов» в место постоянного пребывания персонала. Проектом не учтен подвод питания 220 Вт к устройству «Тифловызов» (работает от розетки 220 Вт);
• монтаж поручней лестницы и бортиков высотой не менее 0,02 м для предотвращения соскальзывания трости или ноги по краям ступеней. Проектом рекомендован монтаж двухуровневых поручней лестницы. При этом верхний уровень поручней (для взрослых, диаметром 30-50 мм) принять на высоте 900 мм, а нижний (для детей, диаметром 30 мм) – на высоте 700 мм от поверхности передвижения по лестничным маршам;
• монтаж фотолюминесцентных накладок с индивидуальной информацией на поручнях лестницы;
• монтаж грязезащитного покрытия «Тифлопол-10» для нивелировки разницы уровня пола между крыльцом и тамбуром;
• монтаж рабочих створок входной двери (с улицы в тамбур) и двери в стеклянной перегородке (из тамбура в холл) выполнить с шириной в свету рабочих створок 0.95 м (не менее 0.9 м, в соответствии с СП 59.13330.2020). Внешний вид и ширину рабочей створки двери с улицы в тамбур рекомендуется выполнить в соответствии с чертежом «Вид А» (см. лист 8 гр. ч.), а ширину рабочей створки двери из тамбура в холл выполнить по аналогии;
• установка отбойников (из нержавеющей стали на самоклеящейся основе, монтаж с обеих сторон) для стеклянных полотен дверей (с улицы в тамбур и из тамбура в холл).

Работы по входной группе выполнить в соответствии с листами 7, 8, 11, 14 гр. ч.

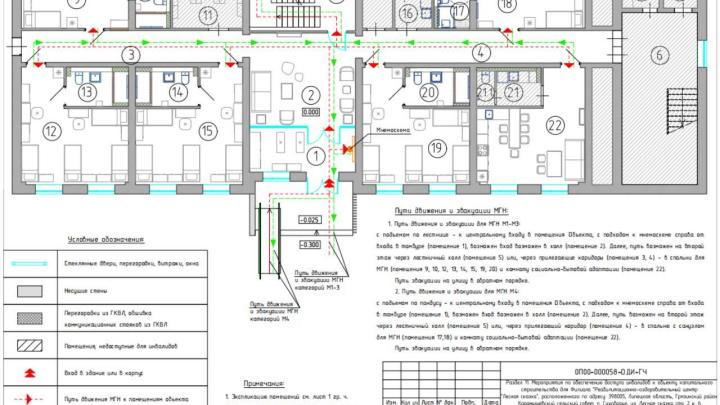

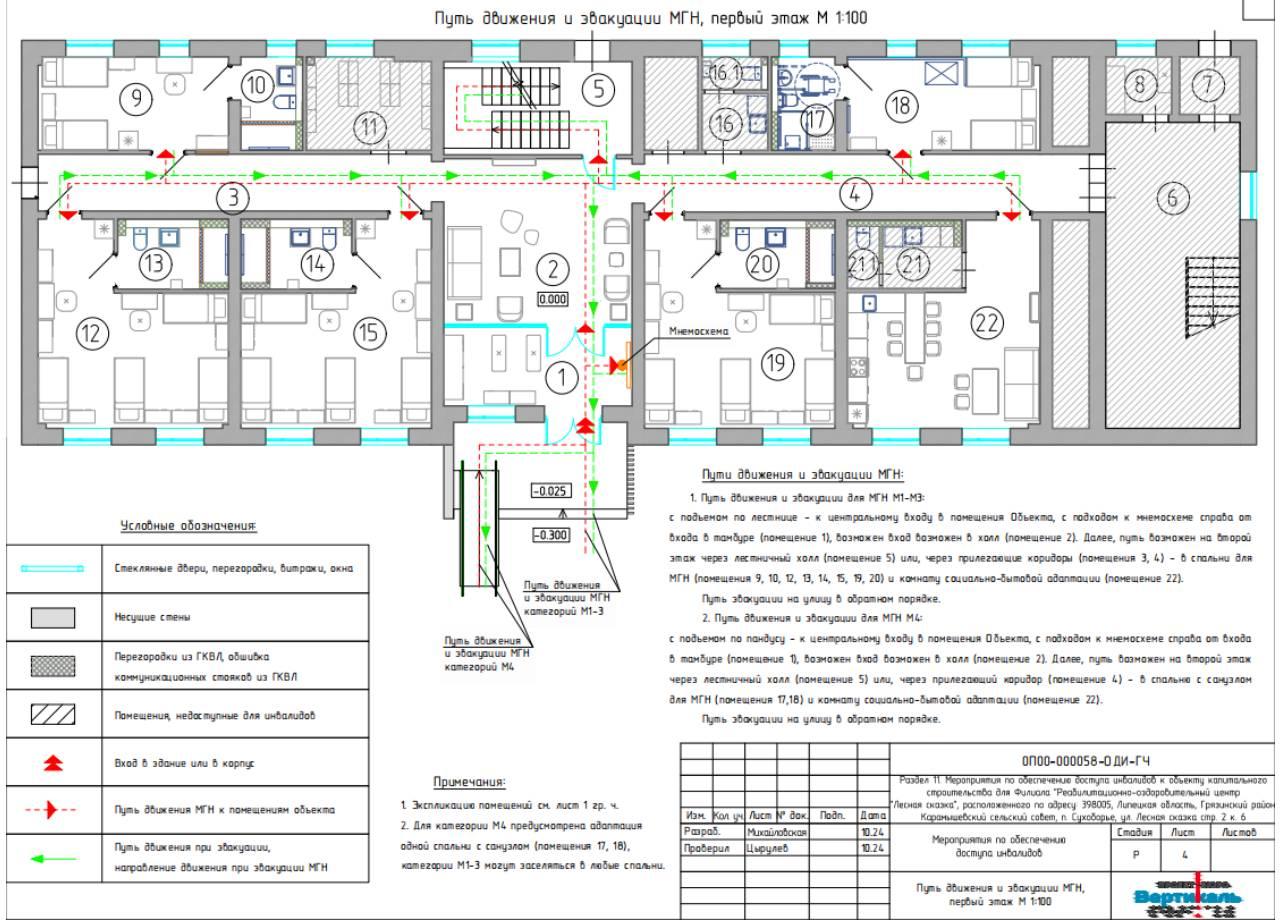

На пути движения МГН категорий М1-4 проектом предусмотрены:

• а) тактильные настенные указатели на путях перемещения МГН групп М1-М4:

тактильная пиктограмма «Доступность объектов для инвалидов по зрению и по слуху, а также в креслах-колясках» (571x158 мм). Крепить перед входной дверью со стороны дверной ручки в соответствии с чертежом «Вид А» (см. лист 8 гр. ч.);

тактильная табличка на композитной основе (300x400 мм, с указанием наимено-вания учреждения и режимом работы, дублированная шрифтом Брайля). Крепить перед входной дверью со стороны дверной ручки в соответствии с чертежом «Вид А» (см. лист 8 гр. ч.);

осуществить монтаж мнемосхемы 470х610 мм при входе в тамбур с правой стороны, монтаж вести при помощи двухстороннего скотча;

маркировать рабочие створки стеклянных дверей входной группы кругом для контрастной маркировки дверных проемов с обеих сторон, диаметром 200 мм, цвет желтый. Монтаж на двух уровнях 0.9 и 1.3 м;

дверные проемы, не имеющие достаточной контрастности по отношению к при-легающим поверхностям при необходимости выделить контрастной маркировкой проемов лентой (П-образным способом с обеих сторон проемов), также при необходимости изме-нить цвета ручек с обеих сторон дверей на контрастный (красный, желтый, белый).

• б) тактильные напольные указатели на путях перемещения МГН группы М2:

предупреждающий указатель «Внимание, прямо по ходу движения – лестница». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усече-нных куполов, цилиндров, расположенных в линейном порядке. Располагается перед нижней и верхней ступенями лестниц на расстоянии 300 мм. Перед нижней ступенью выполняяется тактильными индикаторами (конусами) с монтажным штифтом через сверление и приклеивание. Монтаж индикаторов вести с использованием трафарета, клея FIXVERT  (расход клея 5 гр./1 индикатор) и комплекта для нанесения клея, сверление отверстий для индикаторов осуществить в асфальтном покрытии посредством бура диаметром 6 мм и глубиной 20 мм. Перед верхней ступенью - тактильными индикаторами (конусами) через приклеивание с помощью клея FIXVERT (расход клея 3 гр./1 индикатор), тра-фарета и комплекта для нанесения клея.

предупреждающий указатель "Внимание, прямо по ходу движения - дверь". Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине рабочей створки двери. На крыльце выполнить индикаторами, встроенными в грязезащитное покрытие "Тифлопол-10" (покрытие изготавливается с индикаторами в комплекте), внутри здания выполнить тактильными индикаторами через приклеивание с помощью клея FIXVERT (расход клея составляет 3 гр./1 индикатор), трафарета и комплекта для нанесения клея.

на проступях краевых ступеней лестницы нанести полосы, контрастные с поверхностью ступеней, имеющие общую ширину в пределах 0.08 – 0.1 м. Расстояние между контрастной полосой и краем проступи – от 0.03 до 0.04 м. Выполнить из противоскользящих накладок на ступень в алюминиевом профиле со вставками черного цвета. Монтаж вести через присверливание, с использованием бура и дюбель-гвоздей. Диаметр высверливаемых отверстий 6 мм, глубина 40 мм, расход буров-1 шт. на 100 отверстий, расход гвоздей: 10 шт/1 м. пог. накладки.

Работы мо монтажу настенных и напольных указателей выполнить в соответствии с листами 7, 8 гр. ч.

На основных путях движения МГН от центрального входа к местам целевого назначения имеются одностворчатые двери с шириной рабочих полотен в свету не менее 0.8 м и имеющиеся пороги не превышают 0.014 м.

Отсутствуют технические средства информирования, ориентирования и сигнализа-ции в местах массового посещения.

Проектом предусмотрены следующие мероприятия:

• для категории М1 (слабослышащих) проектом предусмотрена индукционная портативная петля VEGA-1 (одна на Объект). В непосредственной близости от петли разместить пиктограмму "Помещение с индукционной петлей". Петля является переносной и может быть использована в любом помещении. Необходимое условие для использования - наличие розетки 220 Вт. Перед входами в помещения, с возможным использованием петли, рядом с табличками "Назначение помещения" монтировать тактильные таблички  "Помещение с индукционной петлей". Проектом не учтен подвод питания 220 Вт к портативной петле (работает от розетки 220 Вт);
• для категории М2 (людей с недостатками зрения) проектом предусмотрено приобретение увеличителя портативного цифрового и лупы (по одной штуке на Объект). Увеличитель и лупа являются переносными и могут использоваться во всех помещениях.
• предусмотреть места отдыха для МГН. Согласно СП 59.13330.2016 п.п. 6.2.5 на каждом этаже, где ожидаются посетители, следует предусматривать зоны отдыха на два-три места, в том числе для инвалидов на креслах-колясках. В непосредственной близости от мест отдыха расположить пиктограммы «Место кратковременного отдыха, ожидания для инвалидов»;
• монтаж крючков для трости и костылей рядом с местами отдыха МГН. Высота размещения крючков – 1.2 м от уровня пола.
• Работы выполнить в соответствии с листами 7, 8, 9, 10 гр. ч.

На пути движения МГН категорий М1-4 проектом предусмотрены:

• а) тактильные настенные указатели на путях перемещения МГН групп М1-М4:

таблички «Обозначение помещения» (100х300 мм) установить перед входами в помещения, доступных для МГН. Установка каждой таблички осуществить на стене со стороны дверной ручки на высоте 1.3 м от уровня пола на расстоянии не более 0.1 м от наличника или края двери;

 тактильные пиктограммы «Помещение с индукционной петлей» (150х150мм).  Расположить в месте нахождения портативной индукционной петли «VEGA-1» и перед входами в места массового скопления людей со стороны дверных ручек (рабочих створок) или на стенах;

тактильные пиктограммы «Место кратковременного отдыха, ожидания для инвалидов» (150х150мм). Расположить в непосредственной близости с местами отдыха МГН;

тактильные пиктограммы «Направление к эвакуационному выходу направо» (140х290 мм). Крепить на пути эвакуации МГН;

тактильные пиктограммы «Направление к эвакуационному выходу налево» (140х290 мм). Крепить на пути эвакуации МГН;

дверные проемы, не имеющие достаточной контрастности по отношению к при-легающим поверхностям при необходимости выделить контрастной маркировкой проемов лентой (П-образным способом с обеих сторон проемов), также при необходимости изменить цвета ручек с обеих сторон дверей на контрастный (красный, желтый, белый).

Работы мо монтажу настенных и напольных указателей выполнить в соответствии с листами 7, 8, 9, 10 гр. ч.

Доступ на второй и третий этажи возможен через лестничную клетку. Лестница и промежуточные площадки не имеют примыкания к стенам. При входе в лестничную клетку имеются одостворчатые двери с шириной рабочих полотен в свету не менее 0.8 м и имеющиеся пороги не превышают 0.014 м.

Для беспрепятственного доступа к верхним этажам Объекта групп мобильности М1-М3 существующие поручни лестницы и ограждения перепада высот не соответству-ют СП 59.13330.2020 и ГОСТ Р 51261-2022, также отсутствуют бортики или иные устройства высотой не менее 0.02 м против соскальзывания трости или ноги по краям ступеней, не примыкающих к стенам. Для преодоления лестницы категорией мобильности М4 отсутствуют средства передвижения по лестнице.

Также отсутствуют технические средства информирования, ориентирования и сигнализации в местах массового посещения.

Проектом предусмотрены следующие мероприятия:

• для категорий М1-3 осуществить замену поручней лестницы. Поручни рекомендовано выполнить двухуровневыми с обеих сторон лестницы. При этом верхний уровень поручней (для взрослых, диаметром 30-50 мм) принять на высоте 900 мм, а нижний (для детей, диаметром 30 мм) – на высоте 700 мм от поверхности передвижения по лестничным маршам. Поручни, заложенные проектом, имеют крепление к ограждениям перепада высот, данное ограждение также служит бортиками против соскальзывания трости или ноги. Проектом не предусмотрена разработка и монтаж ограждений перепада высот (высотой не менее 1.2) м, их рекомендуется выполнить сторонней организацией по дизайну и типу ограждений лестницы во втором лестничном холле (см. лист 6.19 и лист 87 альбома «Дизайн-проект»), в качестве сплошного заполнения ограждений рекомендовано использовать прозрачные или полупрозрачные материалы для беспрепятственного попадания солнечного света из окон в помещение лестничной клетки.

Работы по демонтажу существующих ограждений с поручнями и монтажу поручней выполнить в соответствии с листами 12, 13, 14 гр. ч.

Рекомендуемое ограждение перепада высот для разработки сторонней организа-цией см. лист 15 гр. ч.

• для категории М4, для подъема на верхние этажи приобрести гусеничный (лестничный) подъемник совместно с платформой, место хранения подъемника и платформы определить по месту. Для вызова помощи персонала предусмотреть монтаж кнопок вы-зова БК-86 перед входами в лестничную клетку на каждом этаже. Высота размещения кнопок 0.85 - 1.1 м от уровня пешеходных поверхностей с креплением к стенам. Кнопки вызова работают от батареек, сигнал с кнопок поступает через приёмник сигналов системы вызова помощи "Тифловызов" к месту постоянного пребывания персонала.  Проектом не учтен подвод питания 220 Вт к устройству «Тифловызов» (работает от розетки 220 Вт). Место размещения кнопок вызова см. листы 8, 9, 10 гр. ч.;
• для эвакуации МГН с верхних этажей дополнительно предусмотрены эвакуационные стулья (кресла, по 1 шт. на каждый этаж). Месторасположение кресел на каждом этаже определить по месту.

Месторасположение подъемника, кнопок вызова БК-86, эвакуационных кресел см. листы 8, 9, 10 гр. ч.

На пути движения МГН категорий М1-4 проектом предусмотрены:

• а) тактильные настенные указатели на путях перемещения МГН групп М1-М4:

тактильные пиктограммы «Направление к эвакуационному выходу налево вниз» (140х290 мм). Крепить на пути эвакуации МГН;

монтаж фотолюминесцентных накладок с индивидуальной информацией на поручнях лестницы;

маркировать рабочие створки стеклянных дверей лестничной клетки кругом для контрастной маркировки дверных проемов с обеих сторон, диаметром 200 мм, цвет желтый. Монтаж на двух уровнях 0.9 и 1.3 м;

дверные проемы в лестничной клетке, не имеющие достаточной контрастности по отношению к прилегающим поверхностям при необходимости выделить контрастной маркировкой проемов лентой (П-образным способом с обеих сторон проемов), также при необходимости изменить цвета ручек с обеих сторон дверей на контрастный (красный, желтый, белый).

б) тактильные напольные указатели на путях перемещения МГН группы М2:

на проступях краевых ступеней лестницы нанести полосы, контрастные с поверхностью ступеней, имеющие общую ширину в пределах 0.08 – 0.1 м. Расстояние между контрастной полосой и краем проступи – от 0.03 до 0.04 м. Выполнить из противоскользящих накладок на ступень в алюминиевом профиле со вставками черного цвета. Монтаж вести через присверливание, с использованием бура и дюбель-гвоздей. Диаметр высверливаемых отверстий 6 мм, глубина 40 мм, расход буров-1 шт. на 100 отверстий, расход гвоздей: 10 шт/1 м. пог. накладки.

Работы мо монтажу настенных и напольных указателей выполнить в соответствии с листами 7, 8, 9, 10 гр. ч.

Для категории М4 предусмотрена адаптация одной спальни с санузлом (помещения 17, 18) на первом этаже, категории М1-3 могут заселяться в любые спальни.

Существующая расстановка мебели в спальне (см. лист 18 альбома «Дизайн-проект») не дает необходимого радиуса разворота кресла-коляски перед кроватью для колясочника. Рекомендовано принять расстановку мебели в соответствии с чертежом «Рекомендуемый план с расстановкой мебели» (см. лист 16 гр. ч. текущего проекта)

с дополнительным монтажом силовой розетки над кроватью у окна. Также, не рекомендуется монтаж электровыводов под кнопки вызова в спальне и санузле (см. лист 26 альбома «Дизайн-проект»), так как кнопки вызова, заложенные в текущем проекте, работают от батареек.

Месторасположение остального оборудования (рециркулятор воздуха, кондиционер, розетки, выключатели, светильники) и их высоты сохранить в соответствии с альбомом «Дизайн-проект».

Проектом предусмотрен монтаж оборудования для санузла и спальни (см. лист 16 гр. ч. «Спецификация оборудования, изделий и материалов. Рекомендуемое проектом» исходя из существующего оборудования: унитаза, раковины с полупьедесталом, смесителя, душевой стойки, штанги со шторкой (см. лист 16 гр. ч. «Спецификация оборудова-ния, изделий и материалов. Существующее»).

Для сохранения радиуса разворота в санузле (не менее 1.4 м) для колясочника оба поручня для унитаза принять откидными.

Проектом не предусмотрено усиление под подвесную раковину с полупьедесталом, место крепления Г-образного поручня в душевой и душевой стойки. Конструкцию усиления принять в соответствии с альбомом «Дизайн-проект». Размеры, площадь усиления см. разрез 1а-1а лист 16 гр. ч.

Усиление под поручни унитаза не требуется, так как выбранные текущим проектом  поручни имеют упоры в пол.

Выключатель для света в спальне и санузле принять 0.8-0.9 м от уровня пола.

Работы выполнить в соответствии с листами 16, 17 гр. ч.

Перечень использованных нормативных и регламентирующих документов

1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).

3. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобиль-ным группам населения. Правила проектирования» (с Изменениями №1).
4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
5. ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
7. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
