Проект адаптации банковского отделения г. Нижний Новгород

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям банка для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение банка ПАО «ПСБ», расположенное по адресу: г. Нижний Новгород, пл. Гагарина, д. 109.

Проектная документация разработана на основании:

• технического задания на проектирование;
• исходных данных, представленных заказчиком;
• результатах обследования;
• действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

1. Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений банка.
2. Безопасности путей движения, а также мест обслуживания.
3. Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении банка.

В рамках реконструкции для адаптации Объекта в целях доступности для маломобильных граждан, является невозможным обеспечить доступность для инвалидов-колясочников. Для обеспечения доступности на Объект всех категорий МГН необходимо в рамках ближайшего капитального ремонта здания предусмотреть необходимые мероприятия, указанные в п.6 0П00-000040-44-ОДИ-ТЧ.

Проектом рекомендуется разместить информационную табличку перед входом на Объект с контактами для вызова сотрудника Объекта на дом для обслуживания инвалида-колясочника. Необходимо внести данный вид обслуживания в регламент работы Объекта с внесением информации на официальный сайт.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М3 от входа в здание к внутренним помещениям.

Мероприятия по адаптации для людей с нарушением зрения

В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.

 Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:

• тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);
• тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм).  Тактильную мнемосхему разместить на стене;
• пиктограмма тактильная модульная «Доступность объектов для инвалидов по зрению и слуху»;
• знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
• тактильная пиктограмма «Банкомат» (150 х 150 мм). Располагается в непосредственной близости с доступным банкоматом или на самом банкомате;
• знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов;
• тактильная табличка «Назначение помещения (зоны)». Располагается со стороны дверной ручки.

В соответствии с п. 4.3.7.3 ГОСТ Р 52131-2019:

знак доступности объекта для инвалидов по зрению должен быть тактильно-визуальным. Он должен размещаться перед входом в здание или помещение рядом с входной дверью, на стене, со стороны расположения дверной ручки рабочей створки двери, на расстоянии не более 0,1 м от наличника. При наличии тактильно-визуальной информационной таблички с названием и режимом работы объекта сначала монтируется табличка (не более 0,1м от наличника), знак доступности устанавливается следом за табличкой на том же уровне. Высота расположения нижнего края рельефных тактильно-визуальных указателей и тактильно-визуальных табличек должна быть 1,4 м от уровня поверхности.

В соответствии с п. 6.1.6 СП 59.13330.2020:

на прозрачных полотнах дверей и ограждениях (перегородках) следует предусматривать яркую контрастную маркировку в форме круга диаметром 0,2 м. Расположение контрастной маркировки предусматривается на двух уровнях: 0,9–1,0 м и 1,3–1,4 м (контрастную маркировку допускается заменять декоративными рисунками или фирменными знаками, узорами и т. п. той же яркости).

Проектом предусмотрена контрастная маркировка в форме круга диаметром 0,2 м на  рабочих створках дверей главного входа на Объект с улицы, из тамбура пом.1 в коридор пом. 2, из коридора пом. 2 в операционный зал пом.3. Маркировку нанести на  уровне  1,4 м от пола до центра круга, с обеих сторон стеклянного дверного полотна.

Монтаж тактильных визуальных указателей осуществлять в соответствии с листом 3  0П00-000040-44–ОДИ-ГЧ.

Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:

• локальный предупреждающий указатель «Внимание, прямо по ходу движения – лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед  нижней ступенью на расстоянии 300мм, перед верхней ступенью невозможно расположить из-за недостаточности места;
• локальный предупреждающий указатель «Внимание, по ходу движения - дверь в здание или сооружение». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине дверного проема. Место расположения: на расстоянии ширины открывающегося полотна двери от положения двери в закрытом положении. При наличии раздвижных дверей — на расстоянии 300 мм от полотна двери. На Объекте на крыльце перед входной дверью имеется грязесборная решетка в приямке, в тамбуре пом. 1 имеется грязезащитное покрытие в приямке. Согласно п. 6.1.8 СП 59.13330.2020 тактильные указатели не предусматриваются.

Локальный предупреждающий указатель монтируется в операционном зале пом.3;

• указатель "Поле получения услуги". Эффективная глубина указателя - от 420 до 510 мм. Тип рифления - девять параллельных продольных рифов на ширину зоны получения услуги. Монтировать перед  банкоматом в коридоре пом.4.

В соответствии с п. 6.2.8 СП 59.13330.2020: "На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08–0,1 м. В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша. На проступях нижней и верхней ступеней уличной лестницы монтировать противоскользящие накладки контрастного цвета, длина равна расстоянию между боковыми ограждениями лестницы. Монтаж на клей или саморезы.

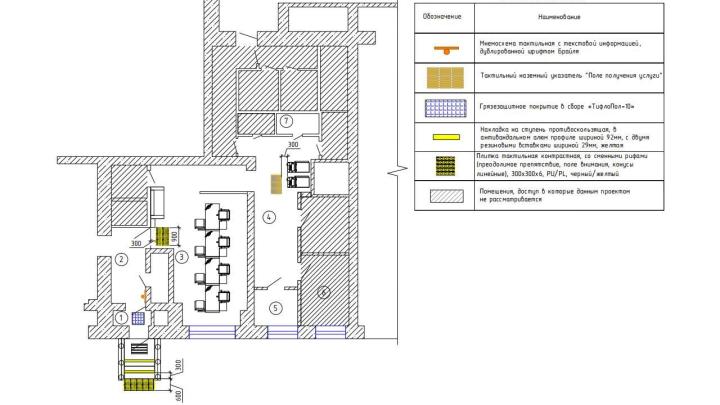

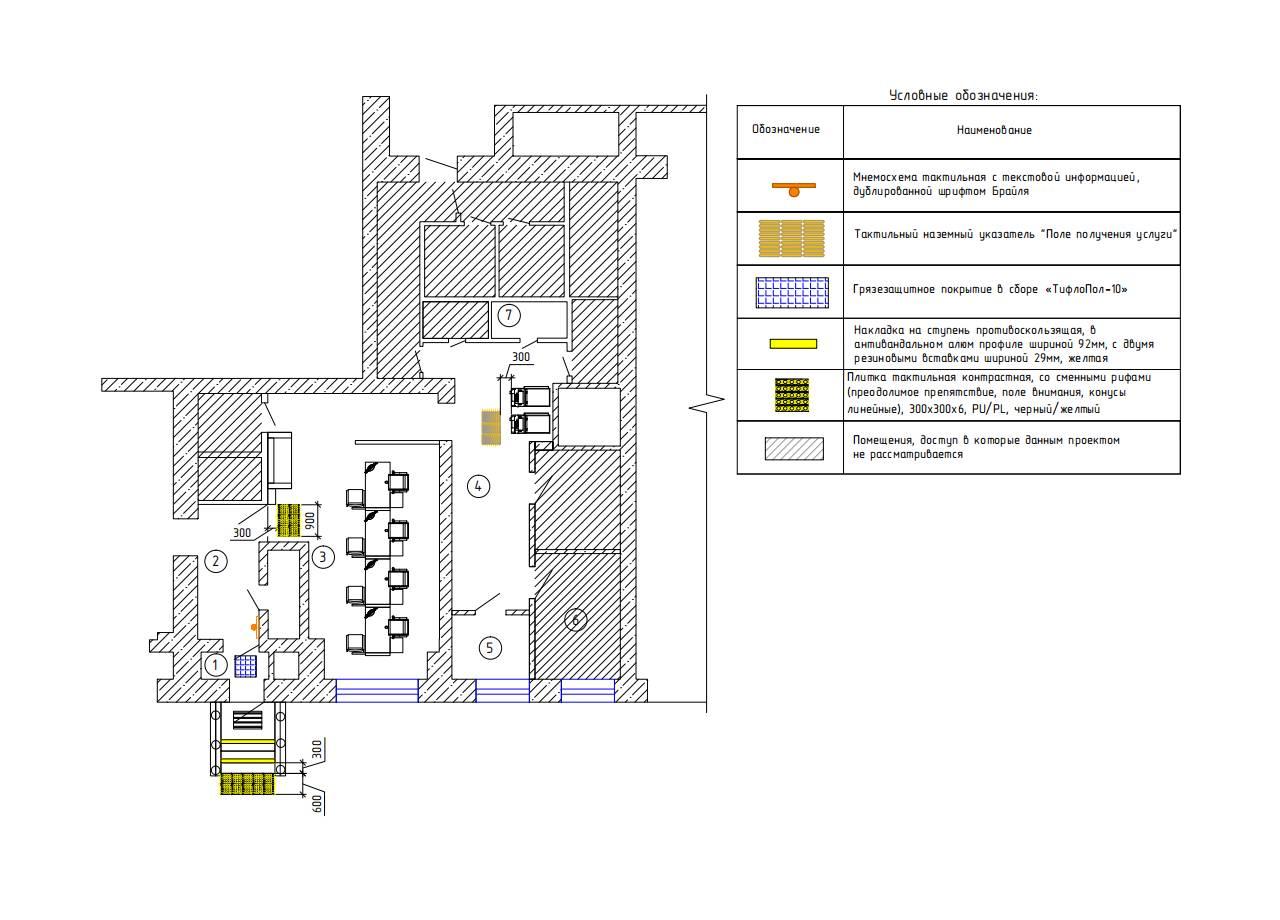

Монтаж тактильных наземных указателей вести в соответствии с л.4  0П00-000040-44-ОДИ-ГЧ.

Мероприятия для людей с дефектом слуха

Проектом предусмотрена установка индукционной портативной петли «VEGA-1»  на месте обслуживания МГН. Проектом предусмотрено расположение оборудования на месте обслуживания МГН в операционном зале. При необходимости, оборудование переносится к другим местам обслуживания МГН.

          Данная модель системы обладает наличием интегрированного экрана в корпус изделия, таким образом устройство не только улучшает качество звука для слабослышащих людей, но и ПРЕОБРАЗУЕТ РЕЧЬ В ТЕКСТОВУЮ ИНФОРМАЦИЮ, что позволяет оператору без каких либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение (устройство поставляется с установленным приложением).

         Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V. Система не требует дополнительных настроек и поставляется сразу готовая к работе.

         Устройство имеет встроенный индукционный контур, расположенный по периметру панели, и обеспечивающий зону покрытия не менее 0,8 м2.

Планшет, поставляемый в комплекте с индукционной системой, работает на платформе Android, имеет удобный интерфейс. Устройство поставляется с установленным приложением текстофона (мессенджера), посредством которого происходит передача сообщения от планшета в системе "VEGA-1" к внешнему планшету, и также наоборот.

Мероприятия по адаптации для людей, передвигающихся на креслах-колясках

       В рамках реконструкции для адаптации Объекта в целях доступности для маломобильных граждан, проектом рекомендуется использовать мобильный лестничный подъемник. Для обеспечения доступности на Объект всех категорий МГН необходимо в рамках ближайшего капитального ремонта здания предусмотреть необходимые мероприятия, указанные в п.6 0П00-000040-44-ОДИ-ТЧ.

       Проектом рекомендуется разместить информационную табличку перед входом на Объект с контактами для вызова сотрудника Объекта на дом для обслуживания инвалида-колясочника. Необходимо внести данный вид обслуживания в регламент работы Объекта с внесением информации на официальный сайт.

Адаптация санузла для МГН

Адаптация санузла для МГН проектом не предусмотрена, т.к. регламент обслуживания инвалидов в данном отделении не превышает 45 минут.

Рекомендуемые мероприятия

     Для обеспечения доступности на Объект всех категорий МГН необходимо в рамках ближайшего капитального ремонта здания предусмотреть следующие мероприятия:

• переоборудовать вход на Объект, увеличив размеры входной площадки до 2,2х2,2 м (п.6.1.4 СП 59.13330.2020), обустроить входную площадку пандусом с уклоном не более 1:12,5 (п.5.1.14 СП 59.13330.2020);
• выполнить условие соблюдения высоты и проступей ступеней, согласно п.5.1.12 СП 59.13330.2020: ширину проступей следует принимать от 0,35 до 0,4 м (или кратно этим значениям), высоту ступеней -от 0,12 до 0,15 м. Все ступени лестниц в пределах одного марша должны быть одинаковыми по форме в плане, по размерам ширины проступи и высоты подъема ступеней;
• монтировать поручни. Поручни лестницы должны соответствовать разделу 5.3 ГОСТ Р 51261-2022;
• провести работы по увеличению пом. 1 тамбур. Глубина тамбура при прямом движении и одностороннем открывании дверей должна быть не мнее 2,45 м при ширине не менее 1,6 м. Свободное пространство со стороны ручки двери должно быть: при открывании на себя - не менее 0,3 м; при открывании к себе - не менее 0,6 м (п.6.1.18 СП 59.13330.2020;
• обеспечить ширину дверных полотен по пути следования МГН не менее 0,9 м (п.6.2.4 СП 59.13330.2020);
• в кассовом помещении  и других местах обслуживания, используемых посетителями- инвалидами на креслах-колясках, необходимо обеспечить высоту места кассового обслуживания не более 0,80-0,85 м над уровнем пола. Ширина и высота проема для ног должны быть не менее 0,75 м, глубина - не менее 0,5 м (п.8.1.7 СП 59.13330.2020). Размер помещения не менее 1,5х1,5 м для разворота кресла-коляски.

Дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должны превышать 0,014 м.

В соответствии с п. 5.2.1 СП 59.13330.2020, на всех стоянках (парковках) общего пользования рядом с общественными учреждениями необходимо выделять не менее 10% машино-мест (но не менее одного места) для людей с инвалидностью, в том числе для инвалидов, передвигающихся на кресле-коляске.

Рекомендуется выделить на ближайшей автостоянке, не далее, чем за 50 м от входа, одно специализированное машино-место для инвалидов (10% от машино-мест на автостоянке). Обустройство специализированного машино-места для инвалидов см. лист 5 0П00-000040-44-ОДИ-ГЧ.

Перечень использованных нормативных и регламентирующих документов

1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
3. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
5. ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
7. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
8. Методические рекомендации ЦБ РФ от 26.04.2019 № 12.
