Проект адаптации отделения ПАО «ПСБ» г. Мелитополь
Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям банка для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение банка ПАО «ПСБ», расположенное по адресу: Запорожская область, г. Мелитополь, ул. Грушевского, д.24.
Проектная документация разработана на основании:
- технического задания на проектирование;
- исходных данных, представленных заказчиком;
- результатах обследования;
- действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений банка;
- безопасности путей движения, а также мест обслуживания;
- своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.;
Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении банка.
После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М3 от входа здания к внутренним помещениям. Для инвалидов категории мобильности М4 доступ в помещение банка осуществляется при помощи сотрудника банка.
Мероприятия по адаптации для людей с нарушением зрения
В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.
Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:
- тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);
- тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм). Тактильную мнемосхему разместить на стене в тамбуре справа от входа;
- знак «Доступность входа для инвалидов» категорий М1-М4;
- знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
- тактильная пиктограмма «Банкомат» (150 х 150 мм). Располагается в непосредственной близости с доступным банкоматом;
- знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов;
- тактильная табличка «назначение помещения (зоны)». Располагается со стороны дверной ручки.
В соответствии с п. 6.1.5 СП 59.13330.2020:
- на прозрачных полотнах дверей и ограждениях (перегородках) следует предусматривать яркую контрастную маркировку в форме круга диаметром 0,2 м. Расположение контрастной маркировки предусматривается на двух уровнях: 0,9–1,0 м и 1,3–1,4 м (контрастную маркировку допускается заменять декоративными рисунками или фирменными знаками, узорами и т. п. той же яркости).
Проектом предусмотрена контрастная маркировка в форме круга диаметром 0,2 м на входной двери и на двери тамбура. На входной двери маркировку нанести на двух уровнях (0,9 м 1,4 м до центра), на двери тамбура маркировку нанести на двух уровнях (0,9 и 1,4 м до центра).

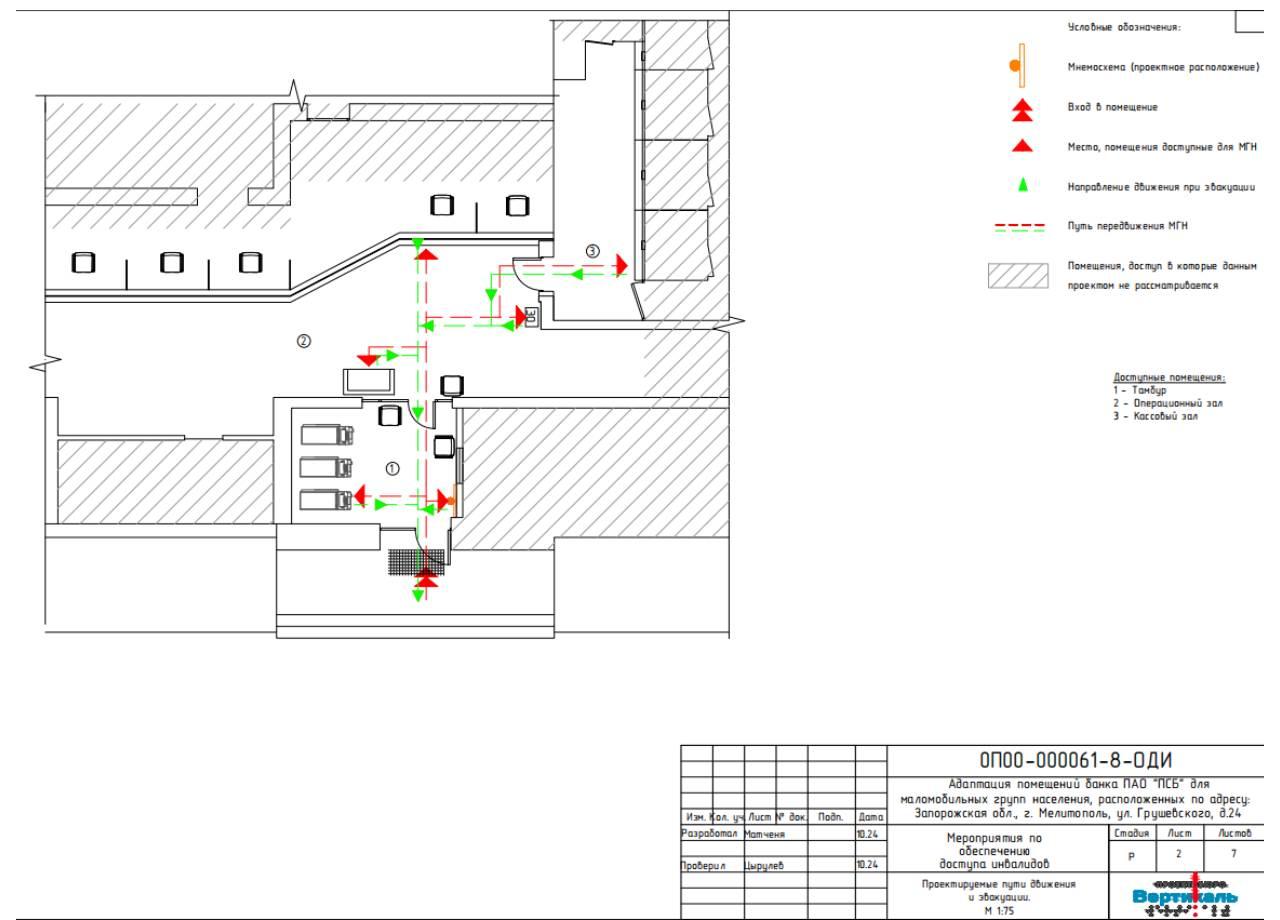

Монтаж тактильных визуальных указателей осуществлять на высоте 1,3 м от уровня пешеходной поверхности в соответствии с листом 3 гр. ч. 0П00-000061-8–ОДИ.
Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:
Локальный предупреждающий указатель «Внимание, прямо по ходу движения–лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед верхней и нижней ступенями на расстоянии 300 мм.
Мероприятия для людей с дефектом слуха
Проектом предусмотрена установка индукционной системы с субтитрированием «VEGA-1» на месте обслуживания МГН.
Портативная индукционная система с субтитрированием «VEGA-1» улучшает качество звука для слабослышащих людей, но и преобразует речь в текстовую информацию, что позволяет оператору без каких-либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение.
Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V.
Мероприятияпо адаптации для людей, передвигающихся на креслах-колясках
Проектом рекомендовано привести крыльцо в соответствие требованиям п. 5.1.12 СП 59.13330.2020: все ступени лестницы должны быть одинаковыми по форме в плане, по размерам ширины проступи и высоты подъема ступеней. Проектом приняты 4 ступени высотой подъема 0,13 м и шириной проступи 0,3 м.
Проектом предусмотрена установка кнопки вызова персонала.
Рекомендовано установить пандус-конструктор, с уклоном 1:12.
Конструкция поручней должна отвечать требованиям СП 59.13330.2020 и ГОСТ Р 51261-2022. Опорные поручни выполнить на высотах 0,7 и 0,9 метра. Диаметр поручня принят проектом 38 мм, что является оптимальным для обхвата руки. Конструкция опорной части по всей длине является непрерывной.
Требуется выделить место обслуживания и предоставления услуг для МГН.
Оборудовать в соответствие с требованиями п.8.1.7 СП 59.13330.2020:
Необходимые параметры стола, низа окон касс для обслуживания посетителей на креслах-колясках: поверхность стола должна находиться на высоте не более 0,80-0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,5 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.
Адаптация санузла для МГН
Адаптация санузла для МГН проектом не предусмотрена, т.к. регламент обслуживания инвалидов в данном отделении не превышает 45 минут.
Пути эвакуации
В качестве эвакуационных выходов для МГН используются основные входы в здания и сооружения. Места обслуживания инвалидов располагаются на минимально возможных расстояниях от эвакуационного выхода из помещения наружу.
Ширина эвакуационного выхода при нахождении в помещении людей, относящихся к группе мобильности М4 предусмотрена не менее 0,9м.
Дверные проемы, предусмотренные на путях эвакуации МГН, относящихся к группе мобильности М4, не должны иметь порогов высотой более 1,4 см.
Перечень использованных нормативных и регламентирующих документов
- СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобиль-ным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-2022 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
-
Методические рекомендации ЦБ РФ от 26.04.2019 № 12
