Проект адаптации отделения ПАО «ПСБ» г. Амвросиевка
Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям банка для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение банка ПАО «ПСБ», расположенное по адресу: Донецкая Народная Республика, г. Амвросиевка, ул. Щорса, д.15.
Проектная документация разработана на основании:
- технического задания на проектирование;
- исходных данных, представленных заказчиком;
- результатах обследования;
- действующих строительных норм и правил.
В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:
- Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений банка.
- Безопасности путей движения, а также мест обслуживания.
- Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.
Мероприятия по адаптации для людей с нарушением зрения
В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.
Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:
- тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);

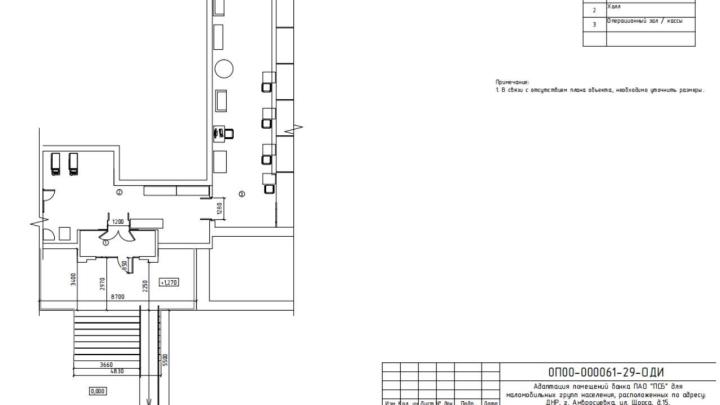

- тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм). Тактильную мнемосхему разместить на стене справа от входа в тамбуре.
- знак «Доступность входа для инвалидов» категорий М1-М4;
- знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
- тактильная пиктограмма «Банкомат» (150 х 150 мм). Располагается в непосредственной близости с доступным банкоматом;
- знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов.
Тактильные наземные указатели (ТНУ) на путях перемещения МГН
Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:
Локальный предупреждающий указатель «Внимание, прямо по ходу движения – лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед верхней и нижней ступенями на расстоянии 300 мм.
Предупреждающий указатель «Внимание, по ходу движения — дверь в здание или сооружение». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине дверного проема. На расстоянии ширины открывающегося полотна двери от положения двери в закрытом состоянии. При наличии раздвижных дверей — на расстоянии 300 мм от полотна двери.
Мероприятия для людей с дефектом слуха
Проектом предусмотрена установка индукционной системы с субтитрированием «VEGA-1» на месте обслуживания МГН.
Портативная индукционная система с субтитрированием «VEGA-1» улучшаеткачество звука для слабослышащих людей, но и преобразует речь в текстовую информацию, что позволяет оператору без каких-либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение.
Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V.
Мероприятия по адаптации для людей, передвигающихся на креслах-колясках
Дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должны превышать 0,014 м.
Проектом рекомендовано заменить двери на пути движения МГН: использовать двери с высотой порогов не более 0.014м. Ширина дверных полотен и открытых проемов в стене должна быть не менее 0,9 м.
Доступ инвалидов на кресле-коляске осуществляется при помощи платформы подъемной вертикального перемещения по ГОСТ до 2 метров и персонала. Вызов персонала происходит по кнопке вызова.
Установить на лестнице ограждения с поручнями в соответствии с СП 59.13330.2020 п. 5.1.13. Конструкция поручней должна отвечать требованиям СП 59.13330.2020 и ГОСТ Р 51261-2022. Опорные поручни выполнить на высотах 0,7 и 0,9 метра. Диаметр поручня принят проектом 38 мм, что является оптимальным для обхвата руки. Конструкция опорной части по всей длине является непрерывной.
Необходимые параметры стола, низа окон касс для обслуживания посетителей на креслах-колясках: поверхность стола должна находиться на высоте не более 0,80-0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,5 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.
Стоянка (парковка) транспортных средств инвалидов
Проектом рекомендовано обратиться в администрацию с предложением выделить 10% машиномест (но не менее одного места) для людей с инвалидностью, в том числе количество специализированных расширенных машиномест для транспортных средств инвалидов, передвигающихся на кресле-коляске. Каждое выделяемое машиноместо должно обозначаться дорожной разметкой и, кроме того, на участке около здания - дорожными знаками, внутри зданий - знаком доступности, выполняемым на вертикальной поверхности (стене, стойке и т.п.) на высоте от 1,5 до 2,0 м (п. 5.2.1-5.2.4, 6.5.1 СП 59.13330.2020)
Пути эвакуации
В качестве эвакуационных выходов для МГН используются основные входы в здания и сооружения. Места обслуживания инвалидов располагаются на минимально возможных расстояниях от эвакуационного выхода из помещения наружу. Ширина эвакуационного выхода при нахождении в помещении людей, относящихся к группе мобильности М4 предусмотрена не менее 0,9м. Дверные проемы, предусмотренные на путях эвакуации МГН, относящихся к группе мобильности М4, не должны иметь порогов высотой более 1,4 см. Места нахождения МГН в здании следует предусматривать в соответствии с требованиями нормативных документов по пожарной безопасности для зданий конкретной функциональной пожарной опасности.
Перечень использованных нормативных и регламентирующих документов
- СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
- СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
- СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
- ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
- ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
- ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
- ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
- Методические рекомендации ЦБ РФ от 26.04.2019 № 12.
