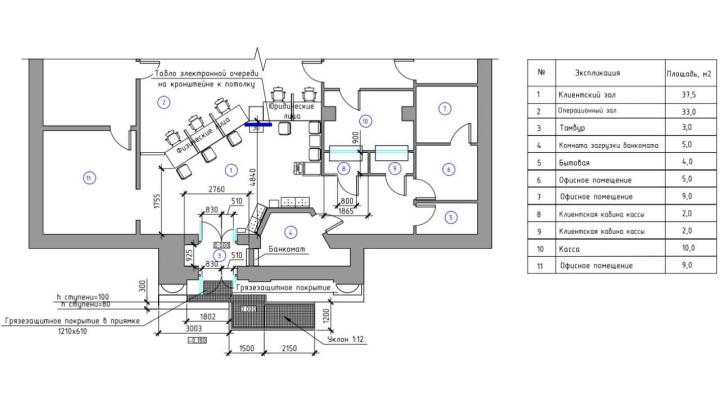

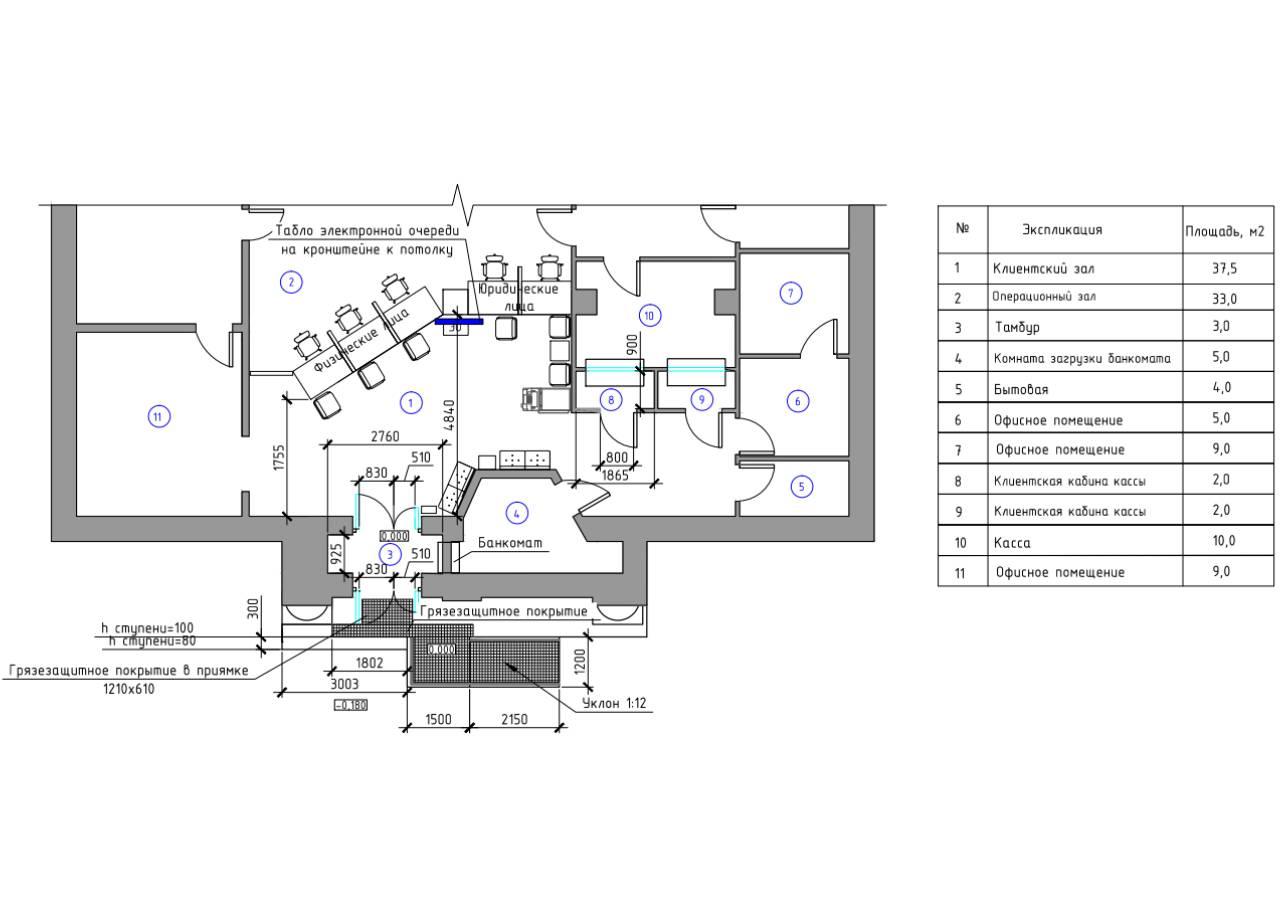

Проектное решение по адаптации помещения банка ПАО «ПСБ», расположенное по адресу: Московская область, г. Серпухов, ул. Советская, д. 78

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям банка для людей с ограниченными возможностями и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение банка ПАО «ПСБ», расположенное по адресу: Московская область, г. Серпухов, ул. Советская, д. 78.

Проектная документация разработана на основании:

• технического задания на проектирование;
• исходных данных, представленных заказчиком;
• результатах обследования;
• действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

1. Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений банка.
2. Безопасности путей движения, а также мест обслуживания.
3. Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении банка.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа на Объект к его внутренним помещениям.

Мероприятия по адаптации для людей с нарушением зрения

В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.

Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:

• тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);
• тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм).  Тактильную мнемосхему разместить на стене в пом.1 «Клиентский зал»;
• знак «Доступность входа для инвалидов» категорий М1-М4;
• знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
• тактильная пиктограмма «Банкомат» (150 х 150 мм). Располагается в непосредственной близости с доступным банкоматом;
• знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов;
• тактильная табличка «Назначение помещения (зоны)». Располагается на стене со стороны дверной ручки.



В соответствии с п. 4.3.7.3 ГОСТ Р 52131-2019:

знак доступности объекта для инвалидов по зрению должен быть тактильно-визуальным. Он должен размещаться перед входом в здание или помещение рядом с входной дверью, на стене, со стороны расположения дверной ручки, на расстоянии 0,1 м от наличника. При наличии тактильно-визуальной информационной таблички с названием и режимом работы объекта знак устанавливается следом за табличкой на том же уровне. Высота расположения нижнего края рельефных тактильно-визуальных указателей и тактильно-визуальных табличек должна быть 1,4 м от уровня поверхности.

В соответствии с п. 6.1.5 СП 59.13330.2020:

на прозрачных полотнах дверей и ограждениях (перегородках) следует предусматривать яркую контрастную маркировку в форме круга диаметром 0,2 м. Расположение контрастной маркировки предусматривается на двух уровнях: 0,9–1,0 м и 1,3–1,4 м (контрастную маркировку допускается заменять декоративными рисунками или фирменными знаками, узорами и т. п. той же яркости).

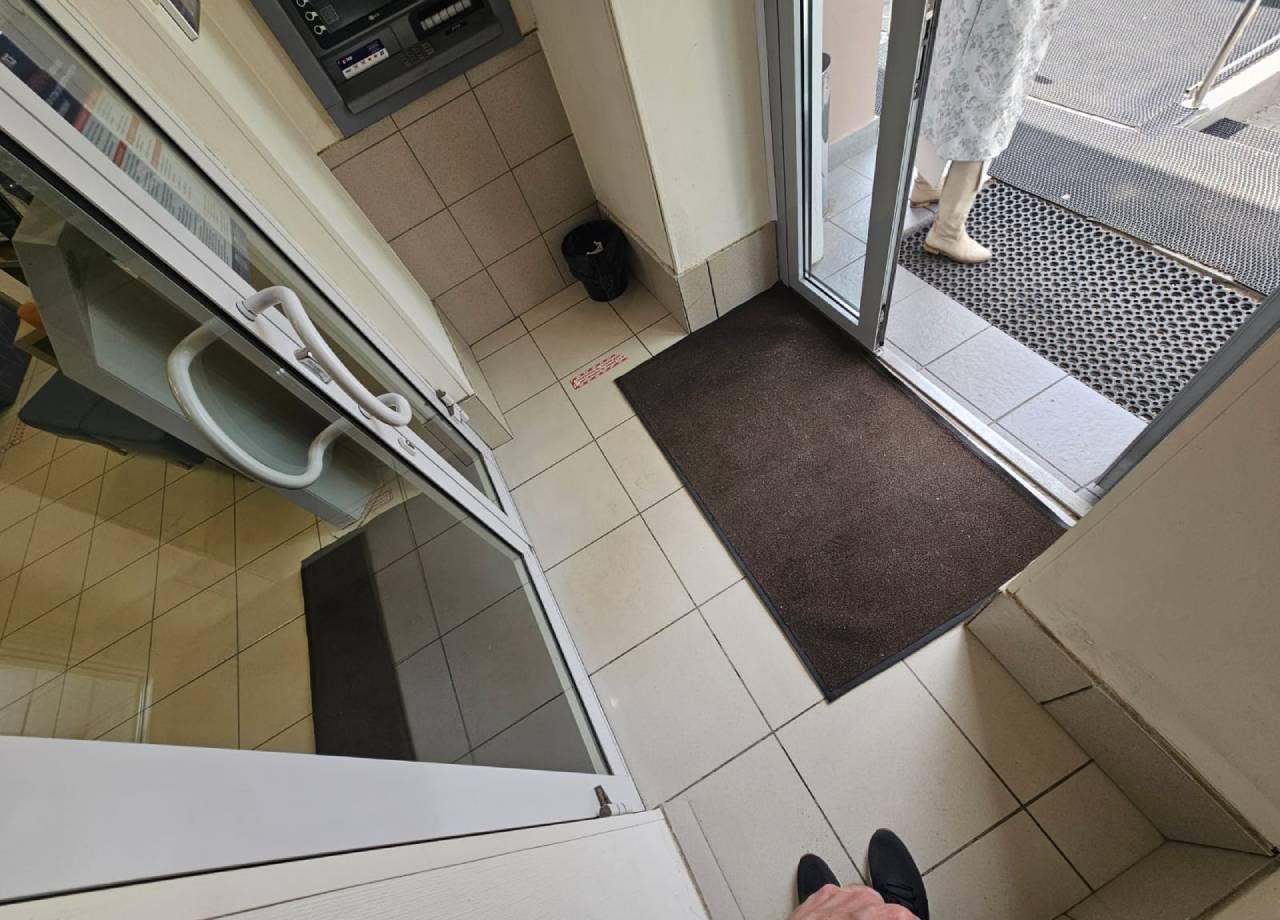

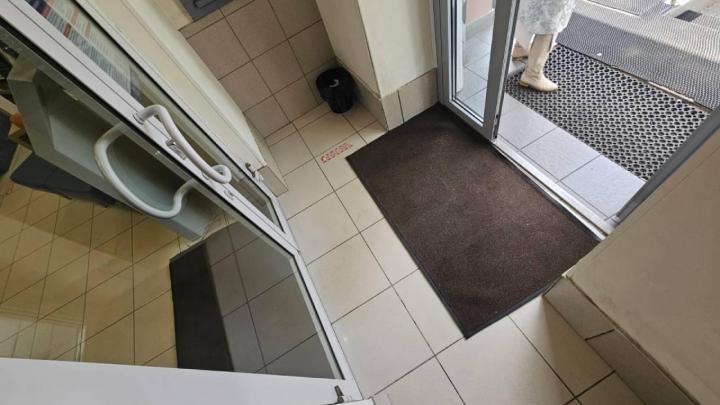

Проектом предусмотрена контрастная маркировка в форме круга диаметром 0,2м на рабочих створках дверей  входа на Объект и входа в «Клиентский зал» пом.1, маркировку нанести с обеих сторон стеклянных дверных полотен.

Монтаж тактильных визуальных указателей осуществлять в соответствии с листом 3 0П00-000040-38–ОДИ-ГЧ.

В соответствии с п. 6.2.8 СП 59.13330.2020: "На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08–0,1 м. В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша." На проступи верхней и нижней ступеней лестницы на крыльцо монтировать накладки противоскользящие, контрастного цвета к ступеням     (п.6.2.8 СП 59.13330.2020). Монтаж на клей или саморезы.

Локальный предупреждающий указатель «Внимание, прямо по ходу движения - лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед  нижней ступенью на расстоянии 300мм, перед верхней ступенью невозможно расположить из-за недостаточности места (табл.3 ГОСТ Р 52875-2018).

Локальный предупреждающий указатель «Внимание, по ходу движения - дверь в здание или сооружение». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине дверного проема. Место расположения: на расстоянии ширины открывающегося полотна двери от положения двери в закрытом положении. При наличии раздвижных дверей - на расстоянии 300 мм от полотна двери. На Объекте на крыльце перед входной дверью  имеется грязезащитное покрытие в приямке. Зона размещается перед дверью в тамбур пом. 3 из клиентского зала пом.1.

Указатель "Поле получения услуги". Эффективная глубина указателя - от 420 до 510 мм. Тип рифления - девять параллельных продольных рифов на ширину зоны получения услуги. Монтировать перед банкоматом в пом.1 и перед терминалом электронной очереди.

На уличной лестнице поручни отсутствуют, проектом рекомендуется монтаж поручней, соответствующих нормам.

Мероприятия для людей с дефектом слуха

Проектом предусмотрена установка индукционной портативной петли «VEGA-1»  на месте обслуживания МГН.. При необходимости, оборудование переносится к местам обслуживания МГН.

Данная модель системы обладает наличием интегрированного экрана в корпус изделия, таким образом устройство не только улучшает качество звука для слабослышащих людей, но и ПРЕОБРАЗУЕТ РЕЧЬ В ТЕКСТОВУЮ ИНФОРМАЦИЮ, что позволяет оператору без каких либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение (устройство поставляется с установленным приложением).

Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V. Система не требует дополнительных настроек и поставляется сразу готовая к работе.

Устройство имеет встроенный индукционный контур, расположенный по периметру панели, и обеспечивающий зону покрытия не менее 0,8 м2.

Планшет, поставляемый в комплекте с индукционной системой, работает на платформе Android, имеет удобный интерфейс. Устройство поставляется с установленным приложением текстофона (мессенджера), посредством которого происходит передача сообщения от планшета в системе "VEGA-1" к внешнему планшету, и также наоборот.

Мероприятия по адаптации для людей, передвигающихся на креслах-колясках

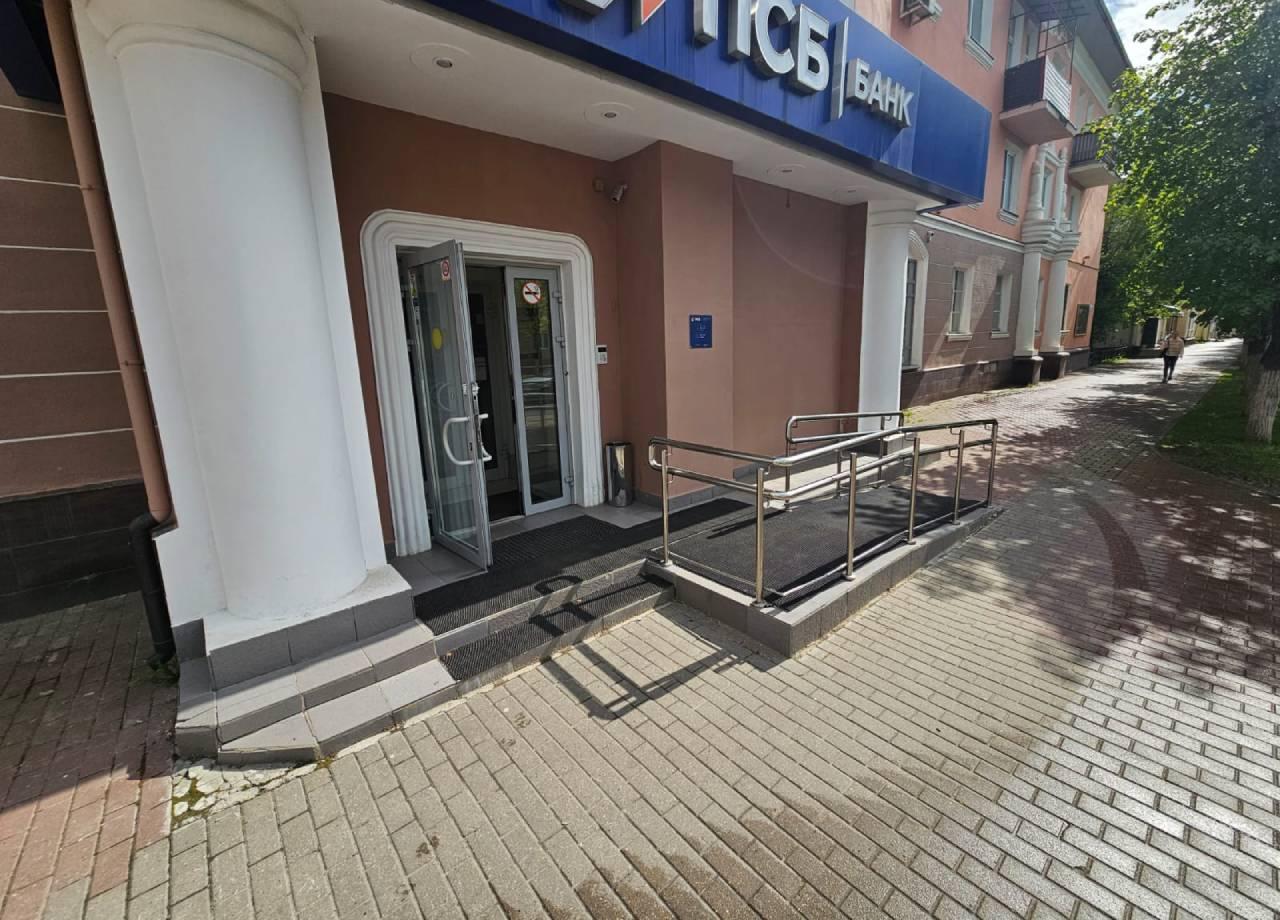

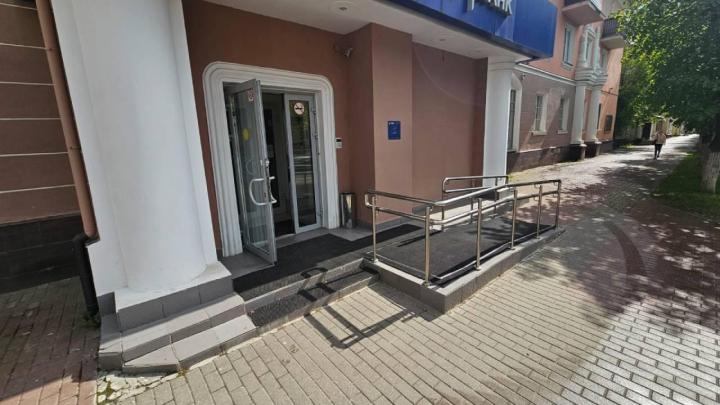

Доступность Объекта для инвалидов на креслах-колясках обеспечивается стационарным пандусом с уклоном 1:12. Пандус соответствует СП59.133330.2020, исключая имеющиеся на нем поручни, не соответствующие ГОСТ Р 51261-2022 и СП59.13330.2020. Проектом рекомендуется замена поручней.

Перед заездом на пандус монтировать кнопку вызова на стойке, приемное устройство сигналов кнопки вызова разместить в месте постоянного присутствия персонала Объекта (подключение к электросети на 220В через розетку). Для усиления сигнала от кнопки вызова в тамбуре пом.3 монтировать ретранслятор на любой удобной высоте, обеспечив подключение его к электрической сети на 220В.

В соответствии с п.4.3.9.3 ГОСТ Р 52131-2019, перед подъемами, имеющими продольный уклон свыше 5% необходимо устанавливать знак «Осторожно! Крутой подъем», на табличке, устанавливаемой непосредственно под знаком, указывается фактический уровень уклона (в процентах), если он не превышает 8%. Оба знака установить на стойку, высота размещения нижнего знака по нижнему краю- 1,3м от пешеходной поверхности. На крыльце перед съездом с пандуса установить на стене знак «Осторожно! Крутой спуск» и табличку с фактическим уровнем уклона, высота аналогично знакам при заезде на пандус.

Необходимые параметры стола для обслуживания посетителей на креслах-колясках: поверхность стола должна находиться на высоте не более 0,80 - 0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,49 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.

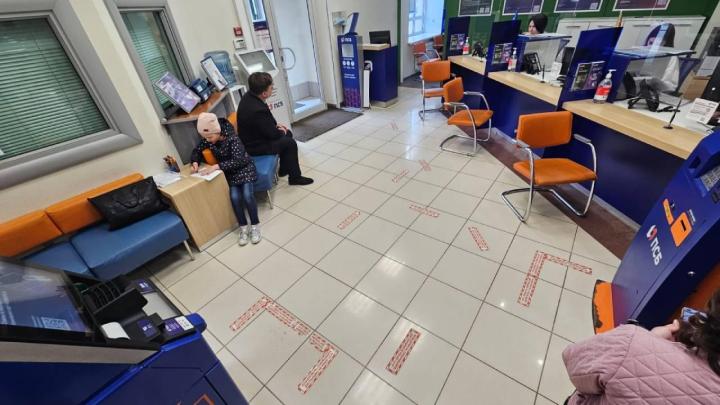

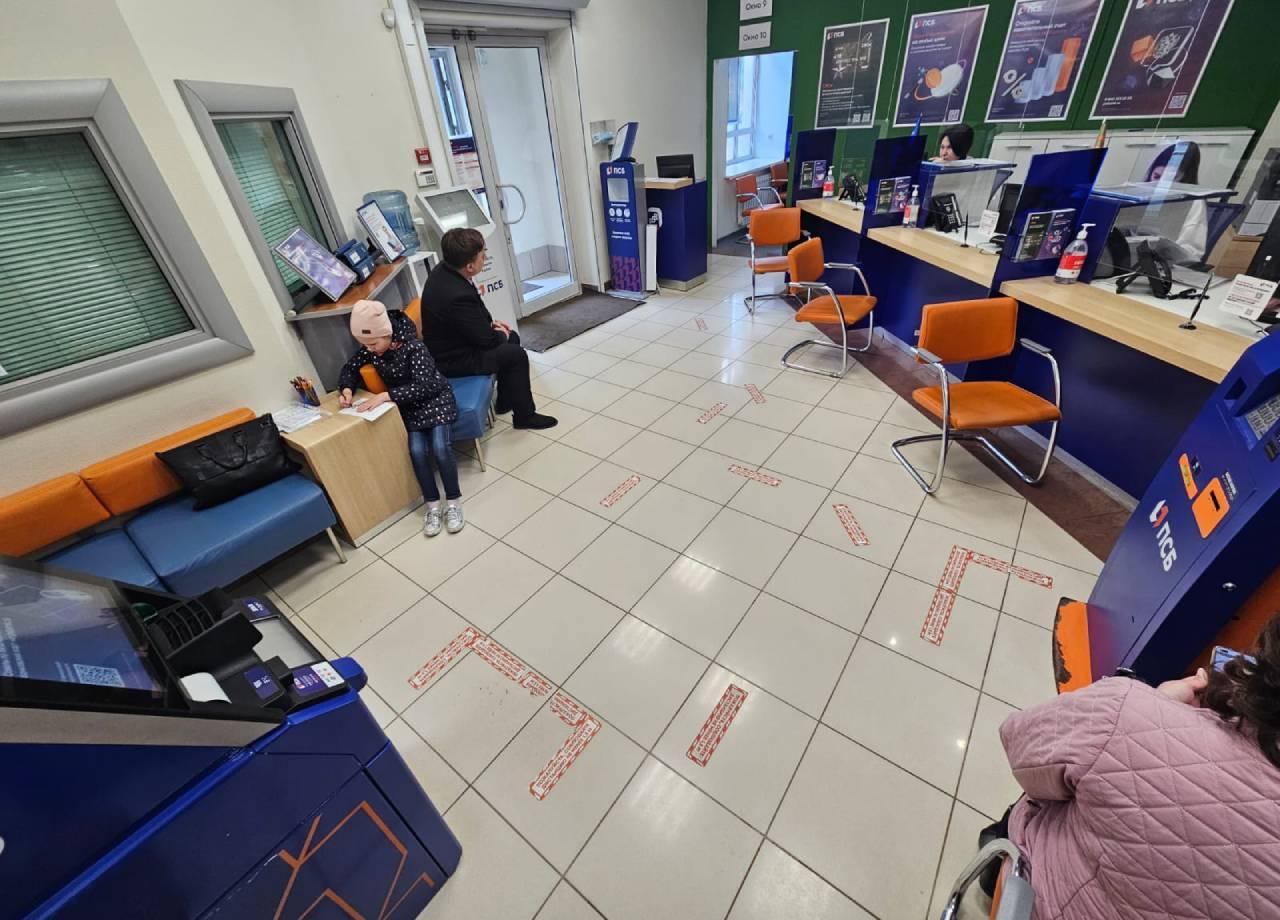

В операционном зале выделить  одно место для обслуживания посетителей с инвалидностью. Обеспечить высоту стойки не более 0,85м и высоту проема для ног не менее 0,75м, глубину проема для ног возле места операциониста, выделенного для обслуживания клиентов с инвалидностью (со стороны клиента), не менее 0,5м или поставить дополнительный стол около места операциониста, выделенного для обслуживания людей с инвалидностью (п.8.1.7 СП 59.13330.2020).

Дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должны превышать 0,014 м.

Помещение 8 «Клиентская кабина кассы» не соответствует нормам СП 59.13330.2020 в части возможности разворота инвалидной коляски и высоты прилавка кассового окна. Проектом рекомендуется внести в регламент обслуживания посетителей на креслах-колясках при операциях с наличными средствами возможность обслуживания в клиентском зале пом. 1 или другом помещении, соответствующем нормам обслуживания МГН М4.

Адаптация санузла для МГН

Адаптация санузла для МГН проектом не предусмотрена, т.к. регламент обслуживания инвалидов в данном отделении не превышает 45 минут.

Рекомендуемые мероприятия

В соответствии с п. 5.2.1 СП 59.13330.2020, на всех стоянках (парковках) общего пользования рядом с общественными учреждениями необходимо выделять не менее 10% машино-мест (но не менее одного места) для людей с инвалидностью, в том числе для инвалидов, передвигающихся на кресле-коляске.

Рекомендуется выделить на ближайшей автостоянке, не далее, чем за 50 м от входа, одно специализированное машино-место для инвалидов (10% от машино-мест на автостоянке). Обустройство специализированного машино-места для инвалидов см. лист 6 0П00-000040-38-ОДИ-ГЧ.

В местах высадки инвалидов из транспортного средства следует предусматривать продольный и поперечный уклоны поверхности не более 1:50 и ровное нескользкое покрытие. Машино-место для инвалидов должно иметь хотя бы один доступный пешеходный подход к основным пешеходным путям (тротуару, пешеходной дорожке и др.) Пандус бордюрный (при наличии) должен иметь нескользкое покрытие, обеспечивающее нескользкий переход с площадки для стоянки на тротуар.

В рамках ближайшего капитального ремонта здания предусмотреть демонтаж имеющихся ступеней крыльца с последующим монтажом ступеней по нормам СП 59.13330.2020. Необходимо выполнить условие соблюдения высоты и проступей ступеней, согласно п.5.1.12 СП 59.13330.2020: ширину проступей следует принимать от 0,35 до 0,4 м (или кратно этим значениям), высоту ступеней -от 0,12 до 0,15 м. Все ступени лестниц в пределах одного марша должны быть одинаковыми по форме в плане, по размерам ширины проступи и высоты подъема ступеней.

Также в рамках ближайшего капитального ремонта здания необходимо провести работы по расширению крыльца в соответствии с п. 6.1.4 СП 59.13330.2020: «Размеры входной площадки (ширина х глубина) с пандусом должны быть не менее 2,2 х 2,2 м».

Необходимо провести работы по изменению размеров тамбура в части длины. В соответствии с п.6.1.8 СП 59.13330.2020: «При реконструкции необходимо обеспечить в тамбуре минимальное свободное пространство для разворота кресла-коляски между дверями». Для разворота инвалида на кресле-коляске на 180 град. это 1,4 м.

Перечень использованных нормативных и регламентирующих документов



1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
3. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
5. ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
7. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
8. Методические рекомендации ЦБ РФ от 26.04.2019 № 12.
