Адаптация ПАО «ПСБ», расположенное по адресу: г. Омск, проспект Мира, д.66.

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям банка для людей с ограниченными возможностями и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение банка ПАО «ПСБ», расположенное по адресу: г. Омск, проспект Мира, д.66.

Проектная документация разработана на основании:

технического задания на проектирование;
исходных данных, представленных заказчиком;
результатах обследования;
действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений банка;
безопасности путей движения, а также мест обслуживания;
своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении банка.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа в здание к внутренним помещениям.

Мероприятия по адаптации для людей с нарушением зрения

В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.

Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:

тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);
тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм). Тактильную мнемосхему разместить на стене;
пиктограмма тактильная модульная «Доступность объектов для инвалидов по зрению и слуху, а также в креслах-колясках»;
знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
тактильная пиктограмма «Банкомат» (150 х 150 мм). Располагается в непосредственной близости с доступным банкоматом;
знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов;
тактильная табличка «Назначение помещения (зоны)». Располагается со стороны дверной ручки.

В соответствии с п. 4.3.7.3 ГОСТ Р 52131-2019:

знак доступности объекта для инвалидов по зрению должен быть тактильно-визуальным. Он должен размещаться перед входом в здание или помещение рядом с входной дверью, на стене, со стороны расположения дверной ручки, на расстоянии 0,1 м от наличника. При наличии тактильно-визуальной информационной таблички с названием и режимом работы объекта знак устанавливается следом за табличкой на том же уровне. Высота расположения нижнего края рельефных тактильно-визуальных указателей и тактильно-визуальных табличек должна быть 1,4 м от уровня поверхности.

В соответствии с п. 6.1.5 СП 59.13330.2020:

на прозрачных полотнах дверей и ограждениях (перегородках) следует предусматривать яркую контрастную маркировку в форме круга диаметром 0,2 м. Расположение контрастной маркировки предусматривается на двух уровнях: 0,9–1,0 м и 1,3–1,4 м (контрастную маркировку допускается заменять декоративными рисунками или фирменными знаками, узорами и т. п. той же яркости).

Проектом предусмотрена контрастная маркировка в форме круга диаметром 0,2м на рабочих створках входной двери главного входа, двери из тамбура в операционный зал. На рабочих створках двери главного входа и тамбура маркировку нанести на двух уровнях (0,9 и 1,4 м до центра). Маркировку нанести с обеих сторон стеклянного дверного полотна.

Монтаж тактильных визуальных указателей осуществлять в соответствии с листом 3 0П00-000040-4–ОДИ-ГЧ.

Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:

локальный предупреждающий указатель «Внимание, прямо по ходу движения – лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед ступенью на расстоянии 300мм;
локальный предупреждающий указатель «Внимание, по ходу движения — дверь в здание или сооружение». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине дверного проема. Место расположения: на расстоянии ширины открывающегося полотна двери от положения двери в закрытом положении. При наличии раздвижных дверей — на расстоянии 300 мм от полотна двери;
указатель "Поле получения услуги". Эффективная глубина указателя - от 420 до 510 мм. Тип рифления - девять параллельных продольных рифов на ширину зоны получения услуги.

В соответствии с п. 6.2.8 СП 59.13330.2020: "На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08–0,1 м. В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша."

Монтаж тактильных наземных указателей вести в соответствии с л.4 0П00-000040-4-ОДИ-ГЧ.

Мероприятия для людей с дефектом слуха

Проектом предусмотрена установка индукционной портативной петли «VEGA-1» на месте обслуживания МГН. Проектом предусмотрено расположение оборудования на месте обслуживания МГН в операционном зале. При необходимости, оборудование переносится к другим местам обслуживания МГН или на ресепшен.

Данная модель системы обладает наличием интегрированного экрана в корпус изделия, таким образом устройство не только улучшает качество звука для слабослышащих людей, но и ПРЕОБРАЗУЕТ РЕЧЬ В ТЕКСТОВУЮ ИНФОРМАЦИЮ, что позволяет оператору без каких либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение (устройство поставляется с установленным приложением).

Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V. Система не требует дополнительных настроек и поставляется сразу готовая к работе.

Устройство имеет встроенный индукционный контур, расположенный по периметру панели, и обеспечивающий зону покрытия не менее 0,8 м2.

Планшет, поставляемый в комплекте с индукционной системой, работает на платформе Android, имеет удобный интерфейс. Устройство поставляется с установленным приложением текстофона (мессенджера), посредством которого происходит передача сообщения от планшета в системе "VEGA-1" к внешнему планшету, и также наоборот.

Мероприятия по адаптации для людей, передвигающихся на креслах-колясках

Необходимые параметры стола для обслуживания посетителей на креслах-колясках: поверхность стола должна находиться на высоте не более 0,80 - 0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,49 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.

В операционных залах выделить по одному месту для обслуживания посетителей с инвалидностью. Обеспечить высоту стойки не более 0,85м и высоту проема для ног не менее 0,75м, глубину проема для ног возле места операциониста, выделенного для обслуживания клиентов с инвалидностью (со стороны клиента), не менее 0,5м или поставить дополнительный стол около места операциониста, выделенного для обслуживания людей с инвалидностью (п.8.1.7 СП 59.13330.2020).

Дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должны превышать 0,014 м.

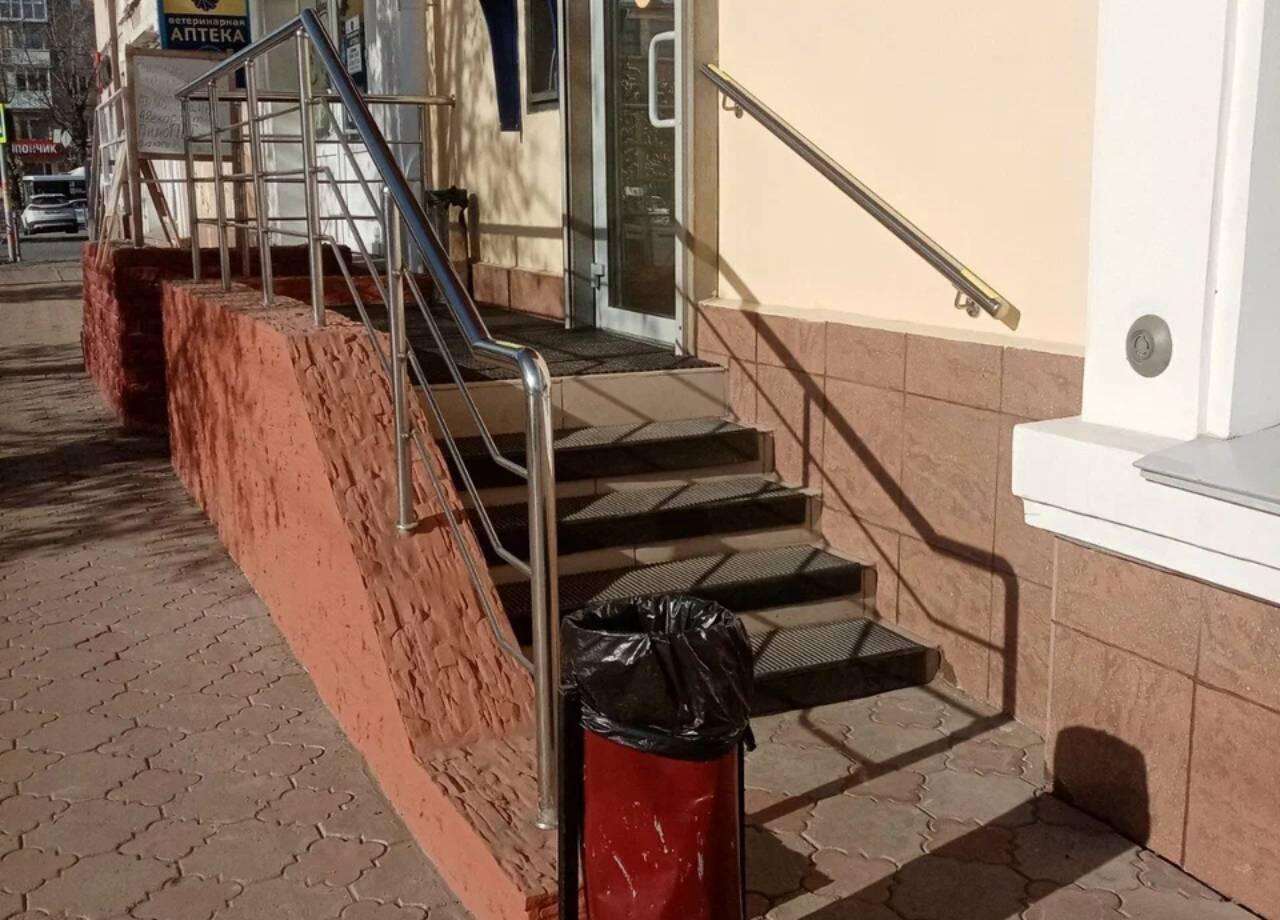

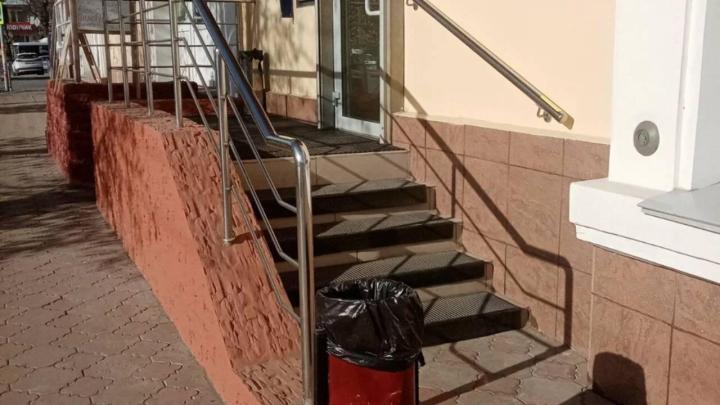

Высота крыльца перед входом на объект составляет 715 мм. Из-за стесненных условий не представляется возможным обустроить пандус. Проектом рекомендуется установка вертикального подъемника мод. ПВт-ШР с козырьком или эквивалент (например, вертикальный подъмник арт. 50507). В нерабочем положении подъемник складывается, занимает минимум пространства. Соответствует требованиям технических условий ТУ 4835-001-82842361-2017. Установка подъемника должна осуществляться обученным персоналом, имеющим допуск на соответствующий вид работ.

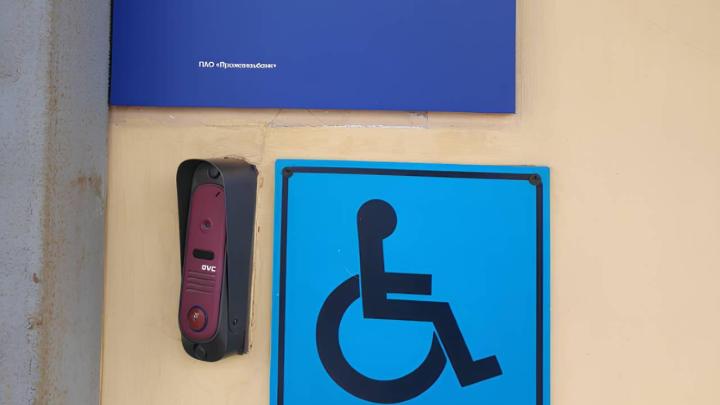

Подъемник разместить вдоль боковой поверхности крыльца напротив входной двери. Размеры крыльца не соответствуют нормативам, но позволяют инвалиду-колясочнику с платформы вертикального подъемника попасть в помещения Объекта при помощи сотрудника Объекта. Табличка «Доступность для инвалида на кресле-коляске» входит в комплектацию подъемника, поэтому в состав проекта не закладывается, кнопка вызова ситуационной помощи персонала монтируется с правой стороны подъемника. Приемник сигнала с кнопки вызова располагается в месте постоянного присутствия персонала Объекта.

Для установки вертикального подъемника необходимо произвести демонтаж участка ограждения крыльца и участка бордюра крыльца.

Адаптация санузла для МГН

Адаптация санузла для МГН проектом не предусмотрена, т.к. регламент обслуживания инвалидов в данном отделении не превышает 45 минут.

Перечень использованных нормативных и регламентирующих документов

СП 59 13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
СП 136 13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
СП 138 13330.2012 «Общественные здания и сооружения, доступныемаломобильным группам населения. Правила проектирования» (с Изменениями №1).
ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Техническиетребования».
ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
Методические рекомендации ЦБ РФ от 26.04.2019 № 12.
