Доступная среда в банка, расположенного по адресу: Краснодарский край, г. Новороссийск, улица Леднева, д. 6.

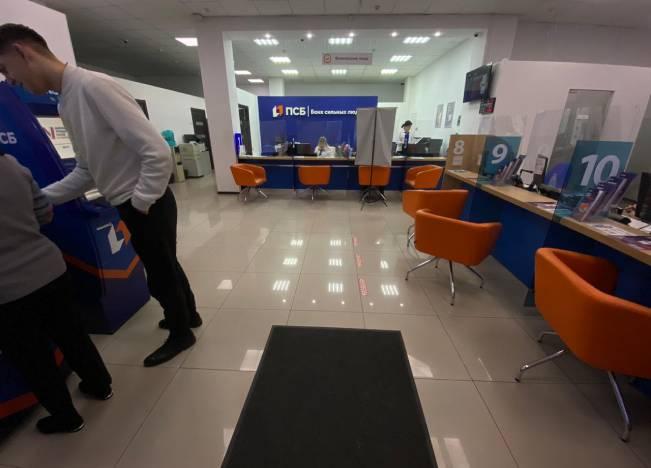

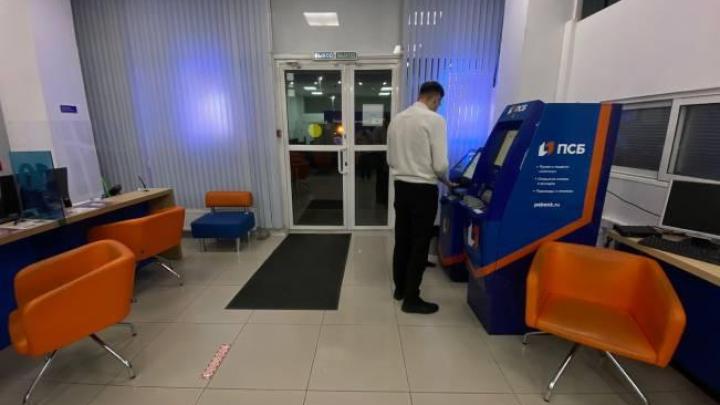

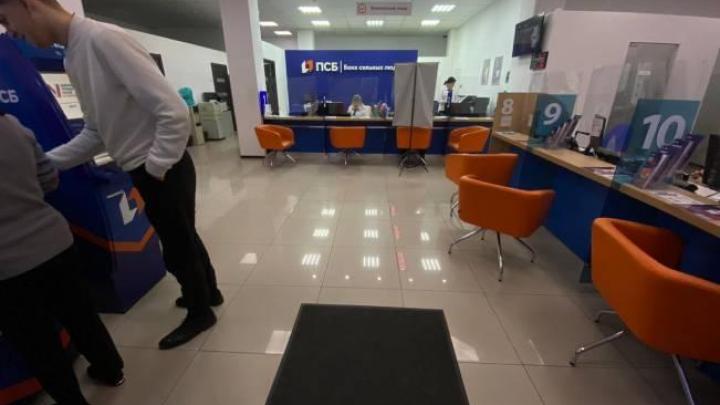

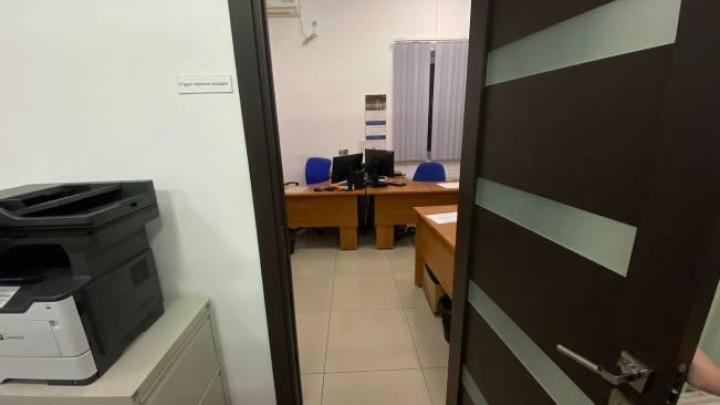

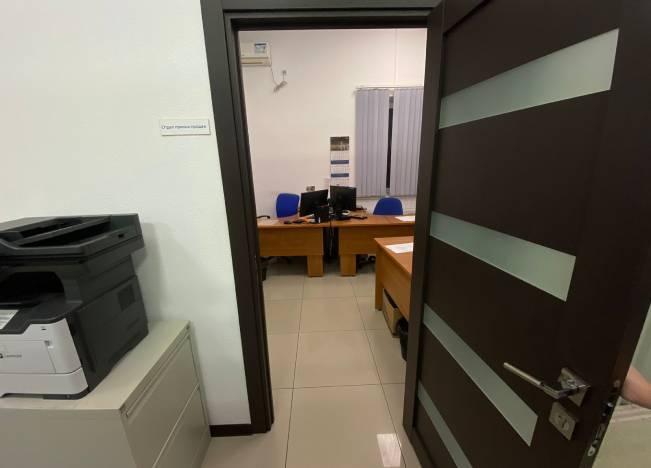

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям объекта для людей с ограниченными возможностями и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируются эксплуатируемые помещения ПАО «ПСБ», расположенных по адресу: Краснодарский край, г. Новороссийск, улица Леднева, д. 6.

Проектная документация разработана на основании:

технического задания на проектирование;
исходных данных, представленных заказчиком;
действующих строительных норм и правил.

В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

Досягаемости мест целевого посещения кратчайшим путем и беспрепят-ственного перемещения внутри помещений дворца культуры.
Безопасности путей движения, а также мест обслуживания.
Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещениях объекта.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здания к внутренним помещениям объекта.

Мероприятия по адаптации для людей с нарушением зрения

В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве. Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:

тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470х610 мм). Тактильную мнемосхему разместить на стойке с правой стороны от входа в операционный зал;
тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);
знак «Доступность входа для инвалидов» категорий М1-М4;
знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов;
тактильная пиктограмма «Банкомат», 150х150 мм. Располагается в непосредст-венной близости с доступными банкоматами;
тактильная пиктограмма «Выход из помещения». Располагается со стороны дверной ручки при выходе из операционного зала на улицу;
тактильная табличка «Назначение помещения». Располагается со стороны дверной ручки.

В соответствии с п.п. 4.3.7.3 ГОСТ Р 52131-2019: знак доступности объекта для инвалидов по зрению должен быть тактильно-визуальным. Он должен размещаться перед входом в здание или помещение рядом с входной дверью, на стене, со стороны расположения дверной ручки, на расстоянии 0,1 м от наличника. При наличии тактильно-визуальной информационной таблички с названием и режимом работы объекта знак устанавливается следом за табличкой на том же уровне.

Рекомендуемая высота расположения нижнего края рельефных тактильно-визуальных указателей и тактильно-визуальных табличек - 1,3 м от уровня пешеходной поверхности.

Также проектом предусмотрена контрастная маркировка:

контрастная маркировка в форме круга диаметром 0,2м на двух уровнях стеклянных полотен входной двери и двери в кассу.
двери с улицы в операционный зал и дверь в кассу не имеют достаточной контрастности по отношению к прилегающим поверхностям. По периметру дверей (с обе-их сторон) наклеить контрастную маркировку;
обеспечить контрастность ручек с обеих сторон входной двери и двери в кассу.

Работы выполнить в соответствии с л. 3 гр. ч. 0П00-000040-6-ОДИ.

Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:

локальный предупреждающий указатель «Внимание, прямо по ходу движения – лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед ступенью на расстоянии 300мм.
локальный предупреждающий указатель «Внимание, по ходу движения — дверь
в здание или сооружение». Тактильный указатель глубиной от 500 до 600 мм, шириной, равной ширине дверного проема. На расстоянии ширины открывающегося полотна двери от положения двери в закрытом состоянии. При наличии раздвижных дверей — на расстоя-нии 300 мм от полотна двери.
указатель "Поле получения услуги". Эффективная глубина указателя - от 420 до 510 мм. Тип рифления - девять параллельных продольных рифов на ширину зоны полу-чения услуги.

В соответствии с п. 6.2.8 СП 59.13330.2020 "На проступях краевых ступеней лест-ничных маршей должны быть нанесены одна или несколько противоскользящих полос,

контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08– 0,1 м. Проектом предусмотрен монтаж на краевые ступени лестницы угловых противоскользящих накладок.

Работы выполнить в соответствии с л. 4 гр. ч. 0П00-000040-6-ОДИ.

Мероприятия для людей с дефектом слуха

Проектом предусмотрена установка индукционной системы с субтитрированием «VEGA-1» на месте обслуживания МГН.

Индукционная система «VEGA-1» имеет интегрированный экран в корпус изделия, таким образом устройство не только улучшает качество звука для слабослышащих людей, но и преобразует речь в текстовую информацию, что позволяет оператору без каких либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение (устройство поставляется с установленным приложением).

Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V. Система не требует до-полнительных настроек и поставляется сразу готовая к работе.

Работы выполнить в соответствии с л. 3 гр. ч. 0П00-000040-6-ОДИ.

Мероприятия по адаптации для людей, передвигающихся на креслах-колясках

Необходимые параметры стола для обслуживания посетителей на креслах-колясках: поверхность стола должна находиться на высоте не более 0,80 - 0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,49 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.

Дверные проемы не должны иметь порогов и перепадов высот пола. При необхо-димости устройства порогов их высота или перепад высот не должны превышать 0,014 м.

Существующие пандус и ступени не соответствует СП 5913330.2020, также пандус создает препятствие для использования уличного банкомата.

Проектом рекомендованы следующие мероприятия:

демонтаж существующего ж/б пандуса;
расширение входной площадки до нормируемых размеров c устройством приямка для грязезащитного покрытия на крыльце;
приведение ступеней в соответствии с СП 5913330.2020;
монтаж лестничных ограждений.

Проектом предусмотрены следующие мероприятия:

монтаж пандуса с правой стороны от крыльца;
монтаж кнопки вызова помощи перед пандусом на отдельностоящей стойке на высоте 0,85-1,1 м от уровня пешеходной поверхности. Сигнал с кнопок вызова подается через приемное устройство "Тифловызов" в место постоянного пребывания персонала;

Для категории М4 размеры помещения кассы и стойки для обслуживания в кассе не соответствуют СП13300.59. В связи с невозможностью использования помещения кассы для МГН категории М4 проектом рекомендовано выполнение кассовых операций в опера-ционном зале или ином помещении, доступного для МГН с соблюдением приватности.

Работы выполнить в соответствии с л. 3,5,6,7,8 гр. ч. 0П00-000040-6-ОДИ.

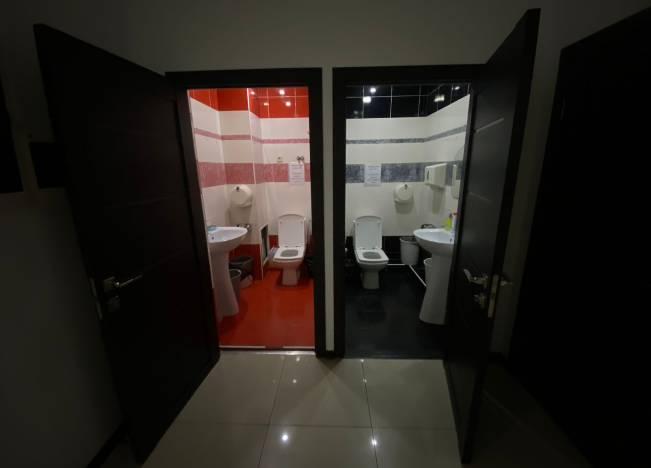

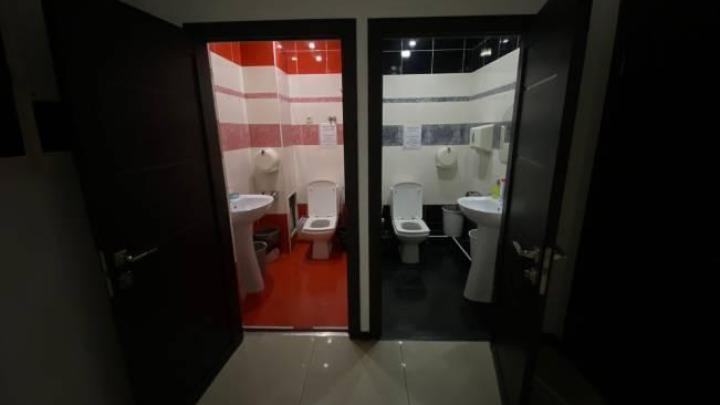

Адаптация санузла для МГН

Адаптация санузла для МГН проектом не предусмотрена, т.к. регламент обслуживания инвалидов в данном отделении не превышает 45 минут.

Перечень использованных нормативных и регламентирующих документов

СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
Методические рекомендации ЦБ РФ от 26.04.2019 № 12.
