Проект по адаптации доступности для лиц с инвалидностью банка ПАО «ПСБ» г. Москва

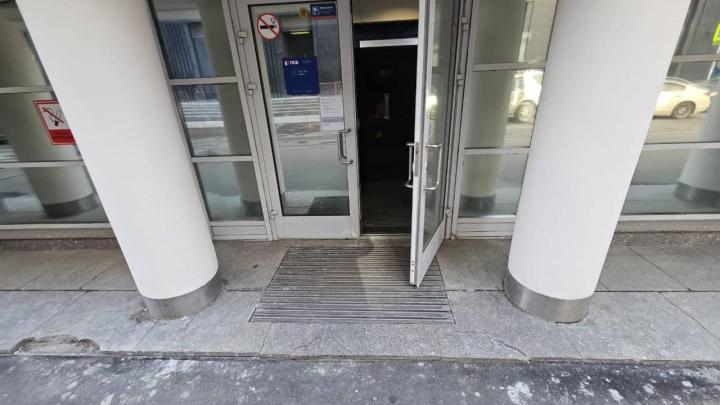

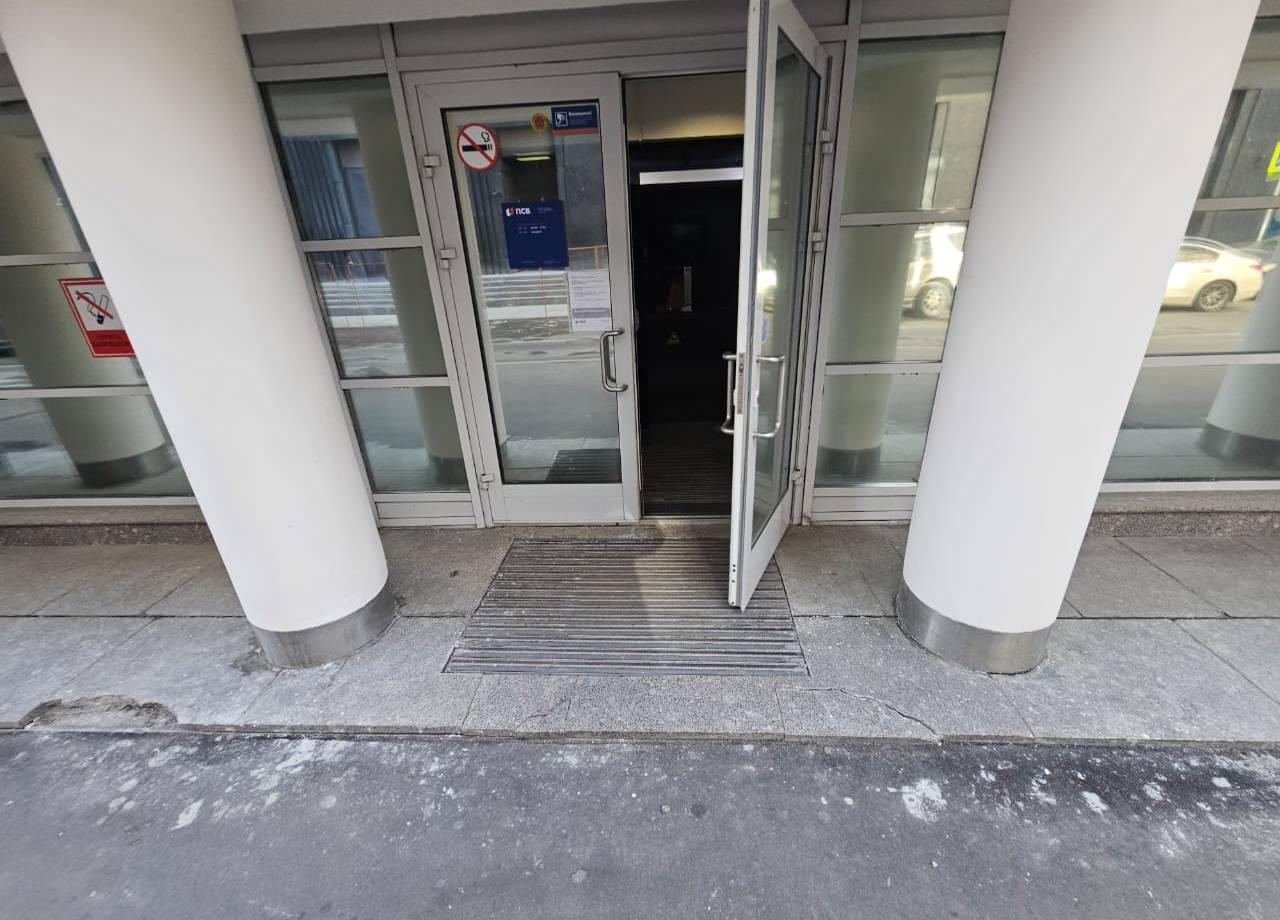

Настоящий проект разработан в целях обеспечения беспрепятственного доступа к помещениям банка для людей с ограниченными возможностями здоровья и маломобильных групп населения (МГН) по принципу «разумного приспособления». Адаптируется эксплуатируемое помещение банка ПАО «ПСБ», расположенное по адресу: г. Москва, ул. 2-я Тверская-Ямская, д.8.

Проектная документация разработана на основании:

  • технического задания на проектирование;
  • исходных данных, представленных заказчиком;
  • результатах обследования;
  • действующих строительных норм и правил.


В проекте предусматривается комплекс мероприятий по повышению качества архитектурной среды при соблюдении:

  1. Досягаемости мест целевого посещения кратчайшим путем и беспрепятственного перемещения внутри помещений банка.
  2. Безопасности путей движения, а также мест обслуживания.
  3. Своевременного получения МГН полноценной и качественной информации, позволяющей ориентироваться в пространстве, использовать оборудование (в том числе для самообслуживания), получать услуги, и т.д.

Данные проектные решения не ограничивают условия жизнедеятельности и не ущемляют возможности других групп населения, находящихся в помещении банка.

После реализации мероприятий, предусмотренных проектом, будет обеспечиваться возможность безбарьерного следования инвалидов групп мобильности М1-М4 от входа здания к внутренним помещениям.

Мероприятия по адаптации для людей с нарушением зрения

Тактильные настенные указатели на путях перемещения МГН

В соответствии с СП 59.13330.2020 технические средства информирования, ориентирования и сигнализации в местах массового посещения должны обеспечивать посетителям объекта возможность однозначной информации объектов и мест посещения, получения информации о размещении и назначении функциональных элементов, об ассортименте и характере предоставляемых услуг, надежной ориентации в пространстве.

 Проектом предусмотрены тактильные визуальные указатели на путях перемещения МГН:

  • тактильная визуальная табличка с дублированием информации по системе Брайля (400х600 мм) с указанием наименования учреждения и режимом работы. Табличка устанавливается рядом с входной дверью со стороны дверной ручки (рабочей створки);
  • тактильная мнемосхема с планом и назначением помещений с дублированием информации тактильным плоскопечатным способом по системе Брайля (470 х 610 мм).  Тактильную мнемосхему разместить на стойке;
  • знак «Доступность входа для инвалидов» категорий М1-М4;
  • знак обозначения помещения (зоны), оборудованной индукционной петлей для инвалидов по слуху, 150х150 мм. Располагается перед входом в помещение или рядом с зоной, в которых установлена индукционная петля для инвалидов по слуху;
  • тактильная пиктограмма «Банкомат» (150 х 150 мм). Располагается в непосредственной близости с доступным банкоматом;
  • знак обозначения места кратковременного отдыха или ожидания для инвалидов, 150х150 мм. Располагается рядом со специально выделенными зонами общественных пространств и помещениями, оборудованными для кратковременного отдыха инвалидов;
  • тактильная табличка «назначение помещения (зоны)». Располагается со стороны дверной ручки.

В соответствии с п. 4.3.7.3 ГОСТ Р 52131-2019:

знак доступности объекта для инвалидов по зрению должен быть тактильно-визуальным. Он должен размещаться перед входом в здание или помещение рядом с входной дверью, на стене, со стороны расположения дверной ручки, на расстоянии 0,1 м от наличника. При наличии тактильно-визуальной информационной таблички с названием и режимом работы объекта знак устанавливается следом за табличкой на том же уровне. Высота расположения нижнего края рельефных тактильно-визуальных указателей и тактильно-визуальных табличек должна быть 1,3 м от уровня поверхности.
В соответствии с п. 6.1.5 СП 59.13330.2020:

на прозрачных полотнах дверей и ограждениях (перегородках) следует предусматривать яркую контрастную маркировку в форме круга диаметром 0,2 м. Расположение контрастной маркировки предусматривается на двух уровнях: 0,9–1,0 м и 1,3–1,4 м (контрастную маркировку допускается заменять декоративными рисунками или фирменными знаками, узорами и т. п. той же яркости).

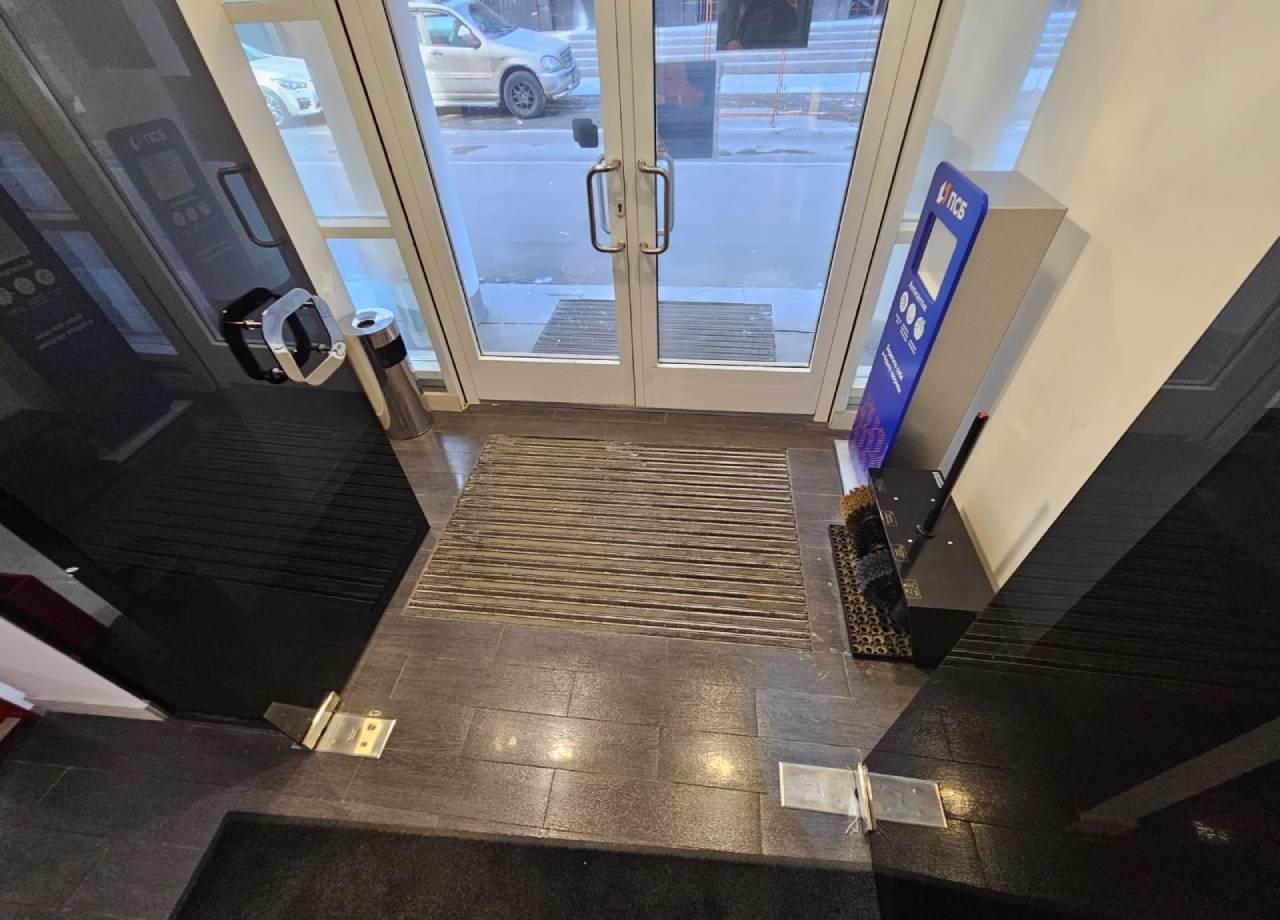

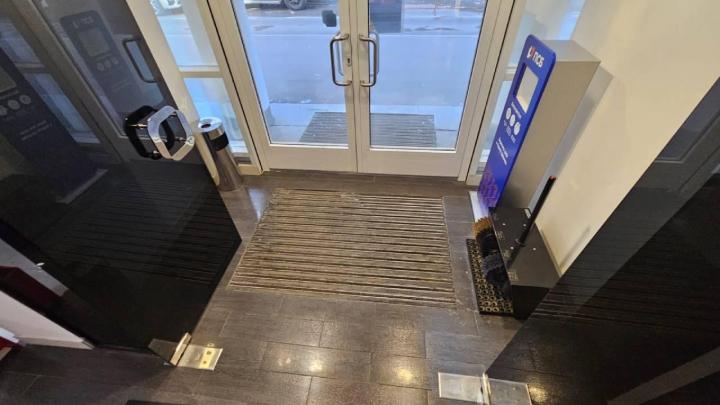

Проектом предусмотрена контрастная маркировка в форме круга диаметром 0,2м на входной двери и на двери тамбура. На входной двери маркировку нанести на одном уровне (0,9 м до центра), на двери тамбура маркировку нанести на двух уровнях (0,9 и 1,4 м до центра).

Монтаж тактильных визуальных указателей осуществлять на высоте 1,3 м от уровня пешеходной поверхности в соответствии с листом 3 гр. ч. 0П00-000040-20–ОДИ.

Тактильные наземные указатели (ТНУ) на путях перемещения МГН

 Для обеспечения безопасности и информативности для людей с нарушением зрения, а также в соответствии с п. 5.1.10 СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения» необходимо нанести на поверхности тактильные наземные указатели (ТНУ) согласно ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования»:

Предупреждающий указатель «Внимание, прямо по ходу движения – лестница». Указатель глубиной от 500 до 600 мм и шириной, равной ширине участка лестницы, разрешенного для движения инвалидов. Рифы типа усеченных конусов, усеченных куполов, цилиндров, расположенных в линейном порядке. Располагается перед верхней и нижней ступенями на расстоянии 300мм.

В соответствии с п. 6.2.8 СП 59.13330.2020 "На проступях краевых ступеней лестничных маршей должны быть нанесены одна или несколько противоскользящих полос, контрастных с поверхностью ступени, как правило, желтого цвета, общей шириной 0,08–0,1 м. В том случае, если лестница включает в себя несколько маршей, предупреждающая тактильная полоса обустраивается только перед верхней ступенью верхнего марша и нижней ступенью нижнего марша."

Указатель "Поле получения услуги". Эффективная глубина указателя - от 420 до 510 мм. Тип рифления - девять параллельных продольных рифов на ширину зоны получения услуги.

Монтаж тактильных наземных указателей вести в соответствии с л.4 гр. ч. 0П00-000040-22-ОДИ.

Мероприятия для людей с дефектом слуха

Проектом предусмотрена установка индукционной системы с субтитрированием «VEGA-1» на месте обслуживания МГН.

Портативная индукционная система с субтитрированием «VEGA-1» улучшает качество звука для слабослышащих людей, но и преобразует речь в текстовую информацию, что позволяет оператору без каких-либо затруднений общаться и с тотально глухими посетителями. В комплект изделия входит индукционная система с субтитрированием "VEGA-1" и планшет. Для работы устройства в режиме текстофона необходима точка доступа к Wi-Fi и приложение.

Устройство выполнено в цельнолитом пластиковом корпусе с интегрированным сенсорным экраном для отображения визуальной информации. Бесперебойную работу системы обеспечивает возможность её подключения к сети 220V.

Мероприятия по адаптации для людей, передвигающихся на креслах-колясках

Проектом предусмотрена установка кнопки вызова персонала. Кнопка устанавливаются при в входе в отделение банка.

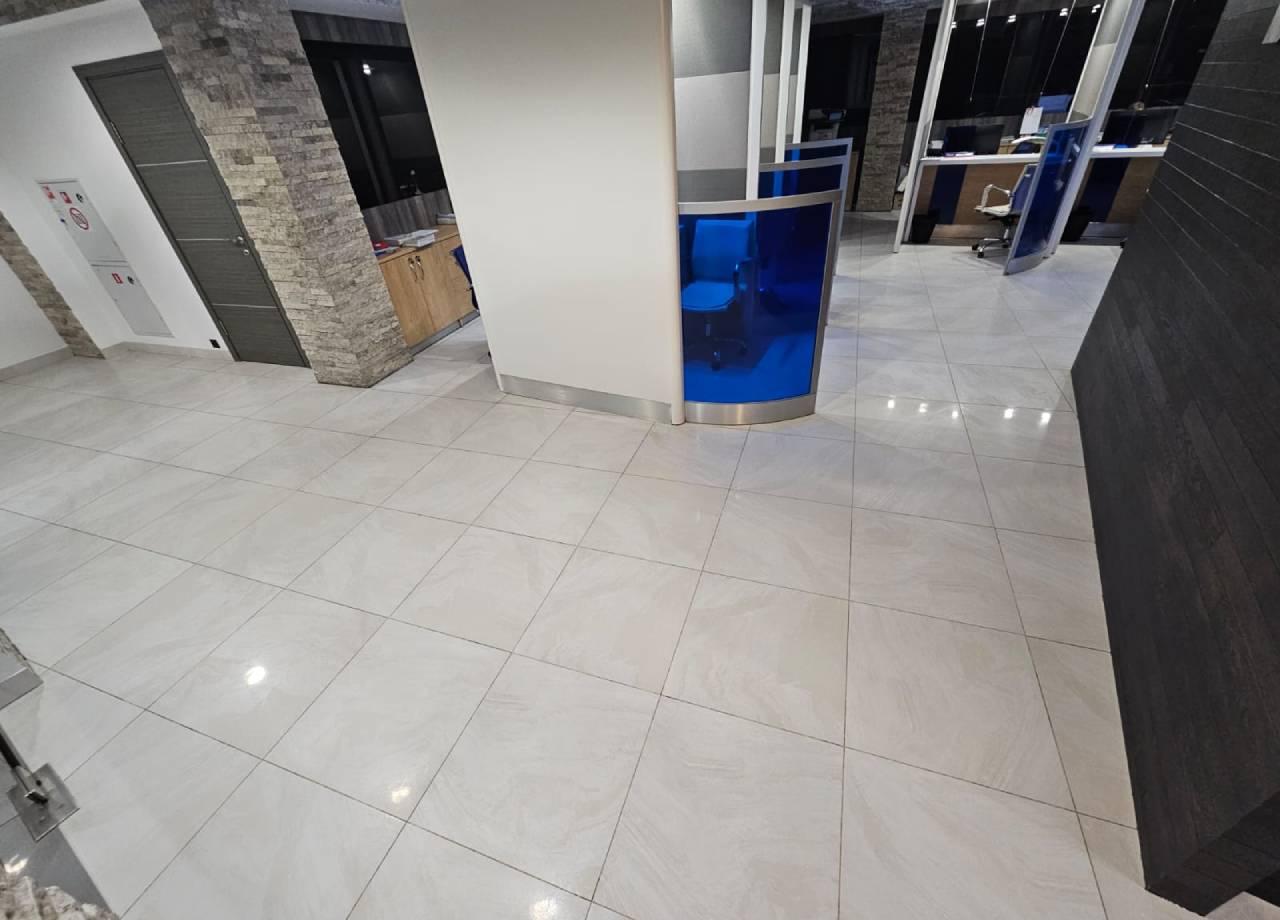

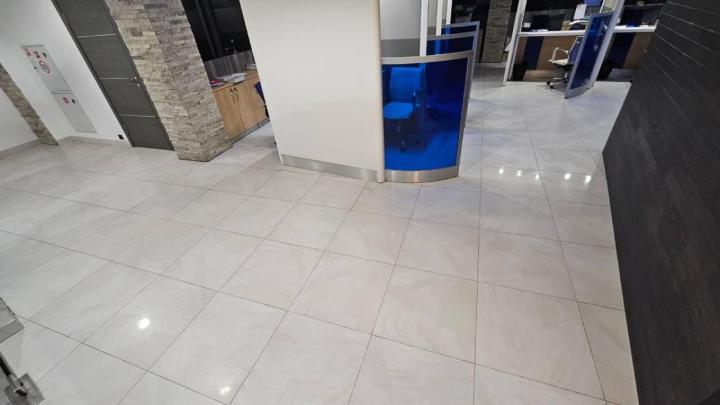

Необходимые параметры стола, низа окон касс для обслуживания посетителей на креслах-колясках: поверхность стола должна находиться на высоте не более 0,80 - 0,85 м над уровнем пола. Ширина и высота проема для ног должна быть не менее 0,75 м, глубиной не менее 0,5 м. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 м.

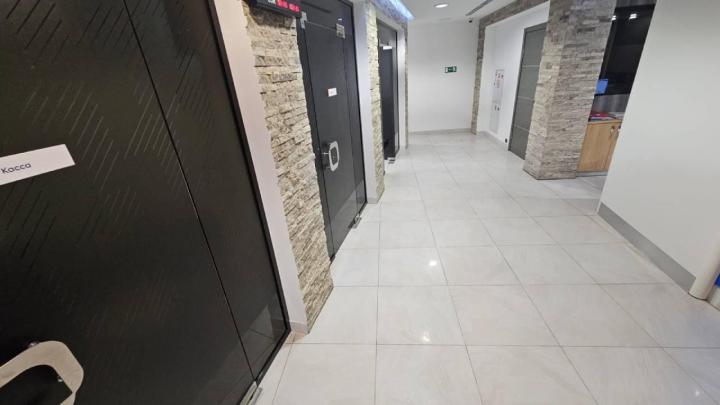

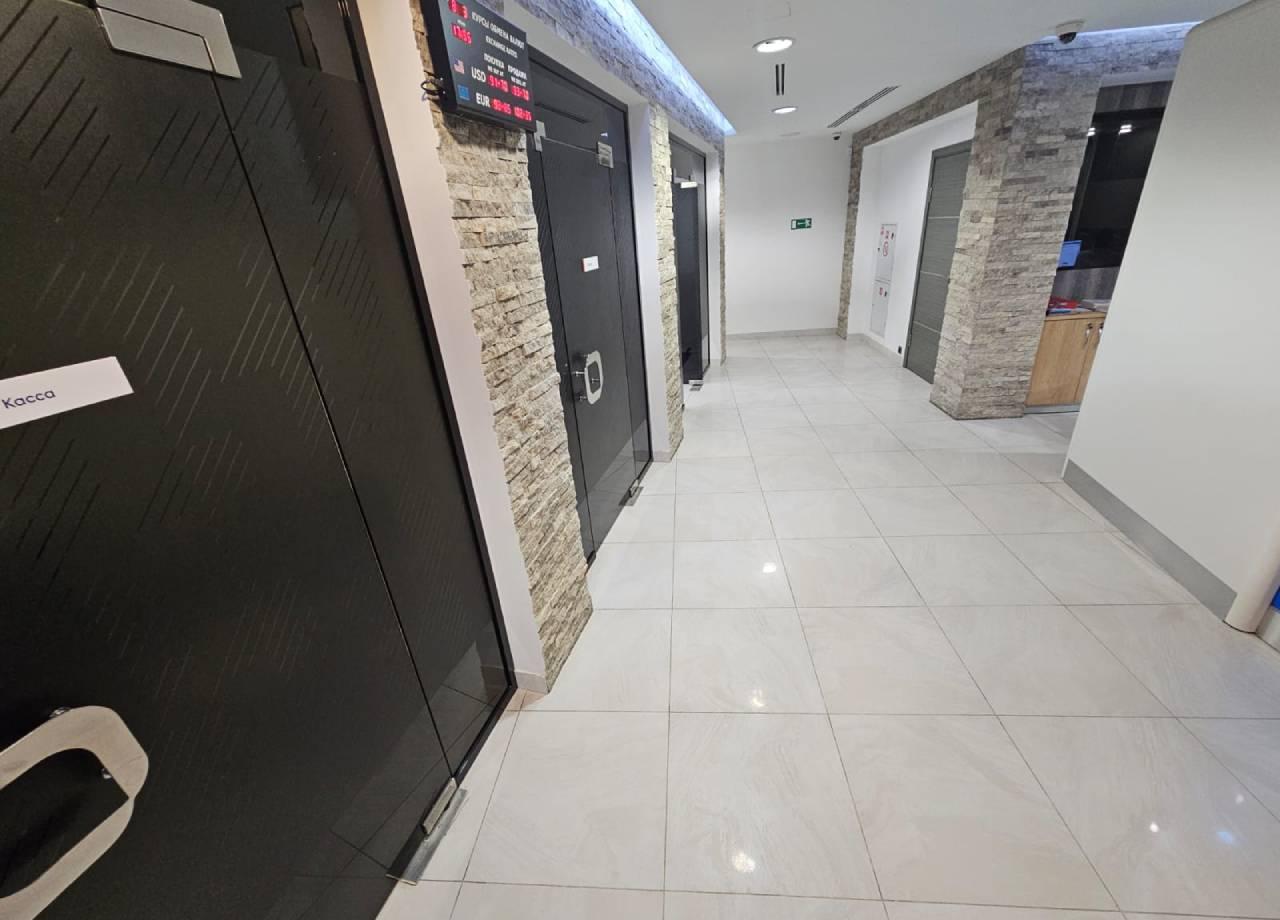

Дверные проемы не должны иметь порогов и перепадов высот пола. При необходимости устройства порогов их высота или перепад высот не должны превышать 0,014 м.

Адаптация санузла для МГН

Адаптация санузла для МГН проектом не предусмотрена, т.к. регламент обслуживания инвалидов в данном отделении не превышает 45 минут.

Перечень использованных нормативных и регламентирующих документов

  1. СП 59.13330.2020 «Доступность зданий и сооружений для маломобильных групп населения». Актуализированная редакция СНиП 35-01-2001.
  2. СП 136.13330.2012 «Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения» (с Изменениями №1).
  3. СП 138.13330.2012 «Общественные здания и сооружения, доступные маломобильным группам населения. Правила проектирования» (с Изменениями №1).
  4. ГОСТ Р 50602-93 «Кресла-Коляски. Максимальные габаритные размеры».
  5. ГОСТ Р 51261-22 «Устройства опорные стационарные для маломобильных групп населения. Типы и общие технические требования».
  6. ГОСТ Р 52131-2019 «Средства отображения информации знаковые для инвалидов. Технические требования».
  7. ГОСТ Р 52875-2018 «Указатели тактильные наземные для инвалидов по зрению. Технические требования».
  8. Методические рекомендации ЦБ РФ от 26.04.2019 № 12.
