"Адаптация помещений ГОАУЗ "Апатитская СП" для маломобильных групп населения в городе Апатиты
Настоящий проект разработан с целью обеспечения беспрепятственного доступа для людей с ограниченными возможностями и маломобильных групп населения (МГН) к помещениям банка на основе принципа "разумного приспособления". В проекте предусматривается адаптация эксплуатируемого помещения стоматологической поликлиники, расположенной по адресу: Мурманская область, г. Апатиты, ул. Ленина, д.28.
Проектная документация разработана на основе следующих источников:
- Технического задания на проектирование.
- Исходных данных, предоставленных заказчиком.
- Результатов обследования.
- Действующих строительных норм и правил.
В рамках проекта предусмотрен комплекс мероприятий, направленных на улучшение качества архитектурной среды с соблюдением следующих принципов:
- Обеспечение доступности мест назначения с использованием кратчайшего пути и безбарьерного перемещения внутри стоматологических помещений.
- Обеспечение безопасности путей передвижения и обслуживания.
- Предоставление МГН полноценной и качественной информации, необходимой для ориентации в пространстве, использования оборудования (включая самообслуживание), получения услуг и т.д.
Принятые проектные решения не ограничивают условия жизнедеятельности других групп населения, пребывающих в помещении банка. После реализации мероприятий, предусмотренных проектом, инвалидам групп мобильности М1-М4 будет обеспечен безбарьерный доступ от входа здания ко внутренним помещениям.
Вход с цокольного этажа будет адаптирован для инвалидов группы мобильности М-4 (инвалиды на креслах-колясках). Главный вход стоматологии будет адаптирован для групп М-1, М-2 и М-3.
Адаптация мероприятий для людей с нарушением зрения
Тактильные указатели на стенах для направления в МГН
В соответствии с требованиями СП 59.13330.2020 о технических средствах информирования, ориентирования и сигнализации в общественных местах, необходимо обеспечить ясную информацию для посетителей, включая людей с нарушением зрения, о предметах и местах посещения, размещении и назначении функциональных элементов, а также об услугах и пространстве.
В проекте предусмотрены тактильные визуальные указатели на путях в МГН:
- Тактильная визуальная табличка размером 100х300 мм с дублированием информации на системе Брайля, указывающая название учреждения и его режим работы. Табличка устанавливается перед входной дверью со стороны дверной ручки (рабочей створки).
- Тактильная мнемосхема размером 470х610 мм с планом помещений и их назначением, также с дублированием информации на системе Брайля. Мнемосхема размещается на стене.
- Знак доступности для лиц с ограниченным зрением размером 150х200 мм, устанавливается рядом с входом на объект.
- Знак доступности для лиц с ограниченным слухом размером 150х150 мм, устанавливается рядом с входом на объект.

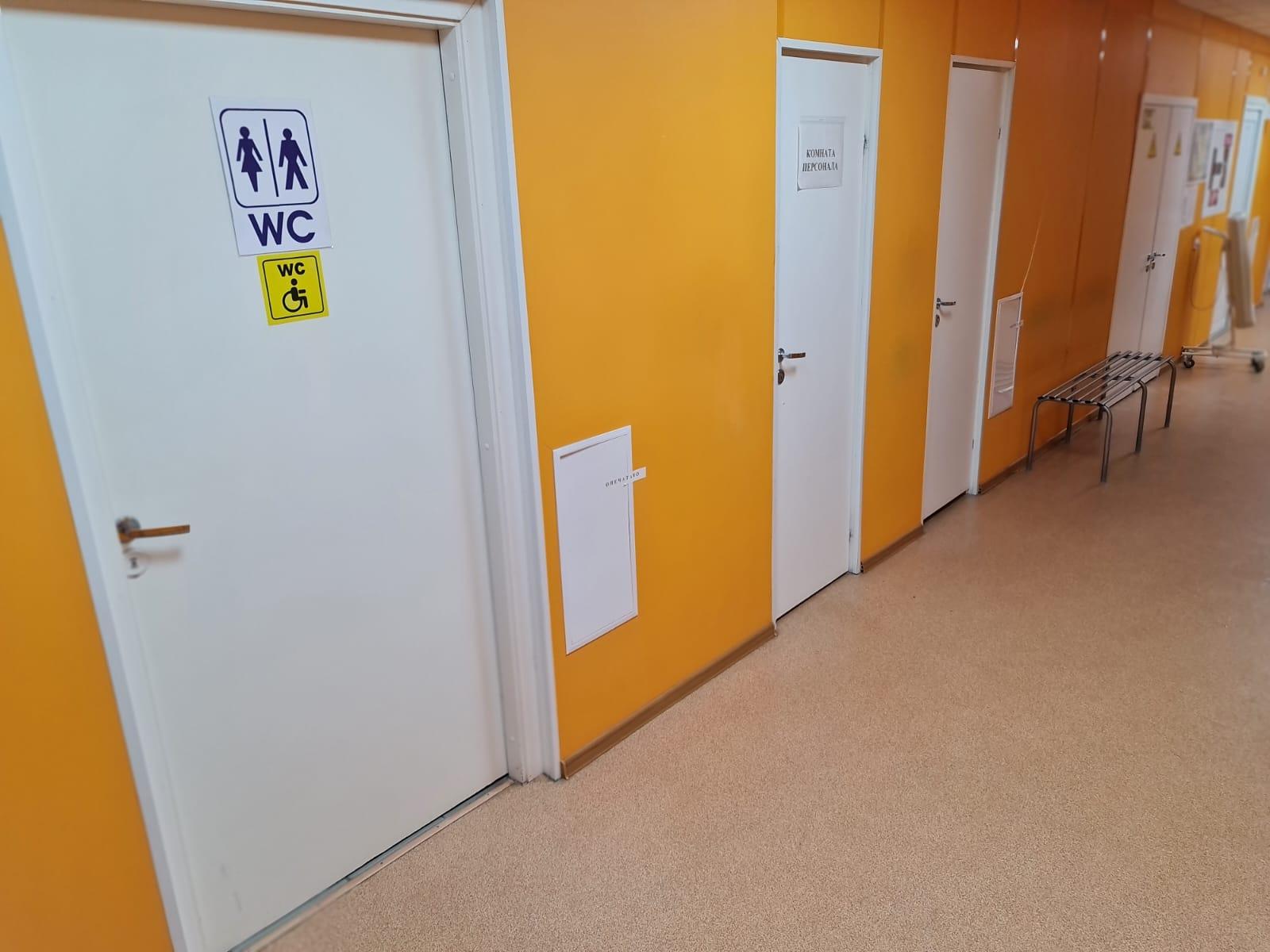

- Знак доступности для лиц, передвигающихся на инвалидных колясках, размером 150х150 мм, устанавливается рядом с входом на объект.
- Знак обозначения кнопки вызова персонала для оказания ситуационной помощи, располагается над кнопкой вызова персонала. Место установки указано на листах 11 и 12 графической части 0П00-000004-ОДИ.
- Тактильная пиктограмма "Выход из помещения". Место установки указано на листах 11, 12, 13 и 14 графической части 0П00-000004-ОДИ.
- Знак обозначения доступного для инвалидов на колясках лифта, располагается рядом с входом в лифт и указывает направление движения к лифту. Место установки указано.

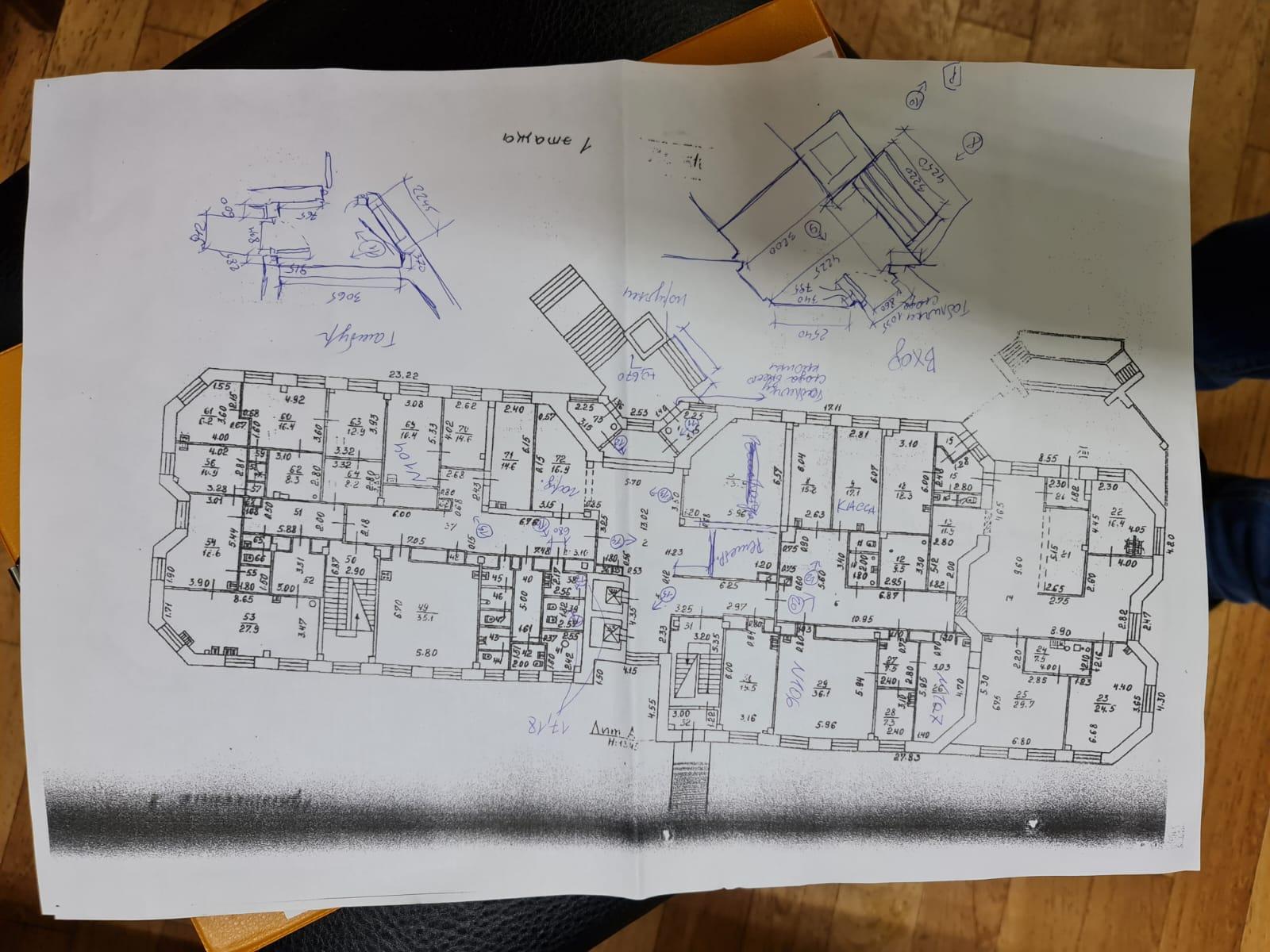

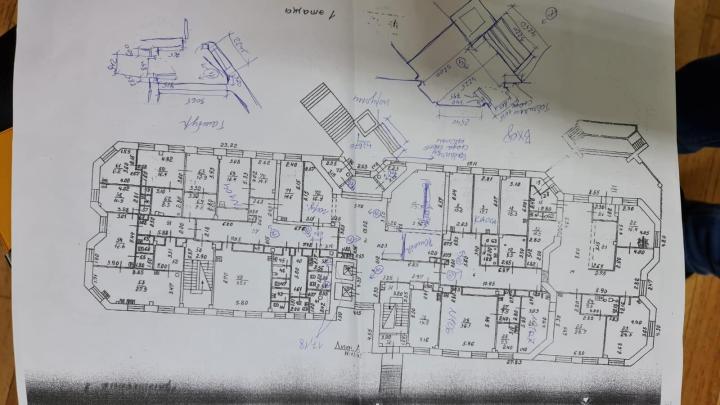

Первый этаж:

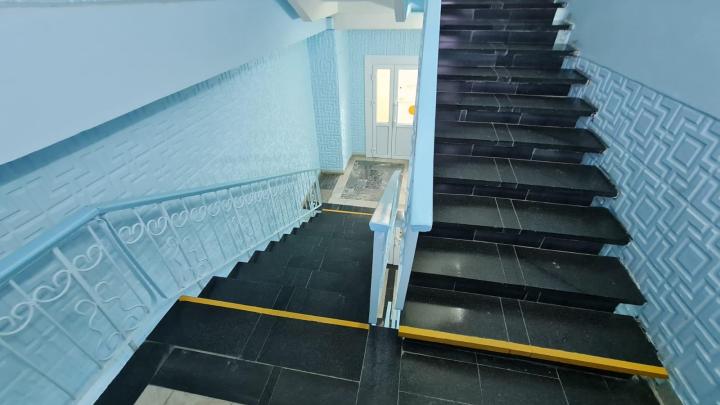

На первом этаже размещены предупреждающие указатели для обеспечения безопасности. Один из них предупреждает о наличии лестницы прямо по ходу движения. Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине доступного для инвалидов участка лестницы. Он состоит из рифов различных форм, таких как усеченные конусы, усеченные купола и цилиндры, расположенных в линейном порядке. Указатель устанавливается на расстоянии 300 мм от края нижней ступени лестничного марша и выполнен из прочного бетонного материала желтого цвета. Кроме того, на краевых ступенях лестницы наносятся контрастные полосы шириной от 0,08 до 0,1 м, отстоящие от края проступи на расстоянии от 0,03 до 0,04 м. Цвет контрастных полос также является желтым. Для создания грязезащитного покрытия используются модули ТифлоПол 10. Этот указатель обеспечивает безопасность и удобство передвижения по лестнице.

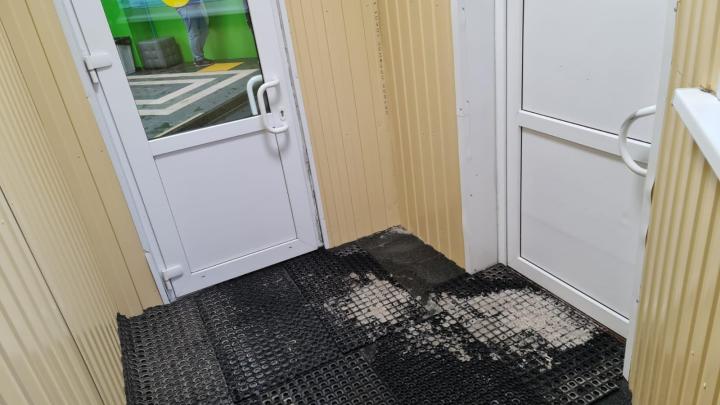

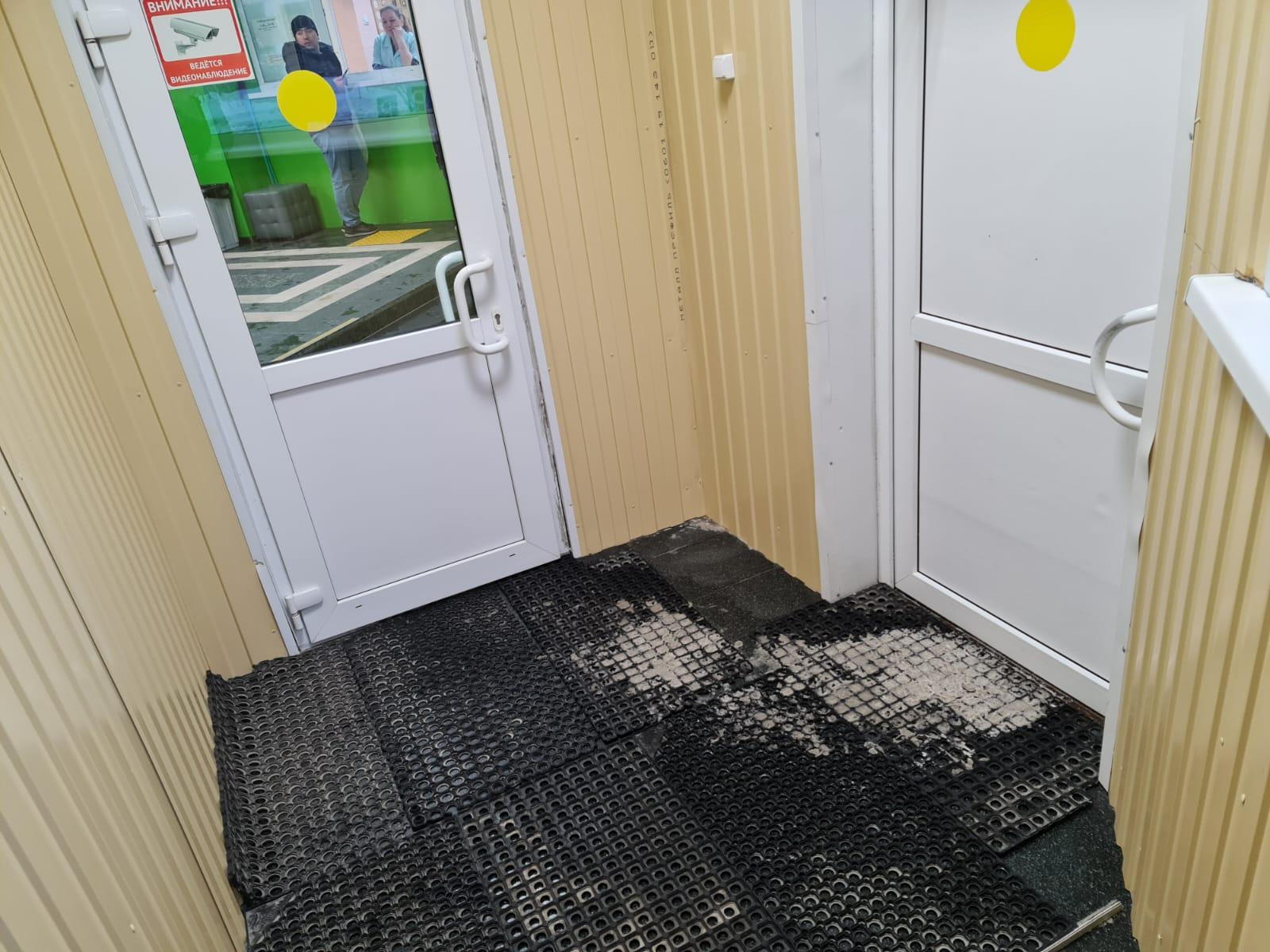

Также на первом этаже устанавливается предупреждающий указатель о наличии двери в прямом направлении движения. Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине дверного проема. Он также состоит из рифов различных форм и располагается на определенном расстоянии в зависимости от типа двери. Для дверей, открывающихся на себя, указатель устанавливается на расстоянии, равном ширине дверного полотна. Для раздвижных дверей и дверей, открывающихся от себя, указатель располагается на расстоянии 300 мм от положения двери в закрытом состоянии. Также как и предыдущий указатель, он выполнен из комбинированных тактильных индикаторов желтого цвета. Для установки обоих указателей используется грязезащитное покрытие ТифлоПол 10.

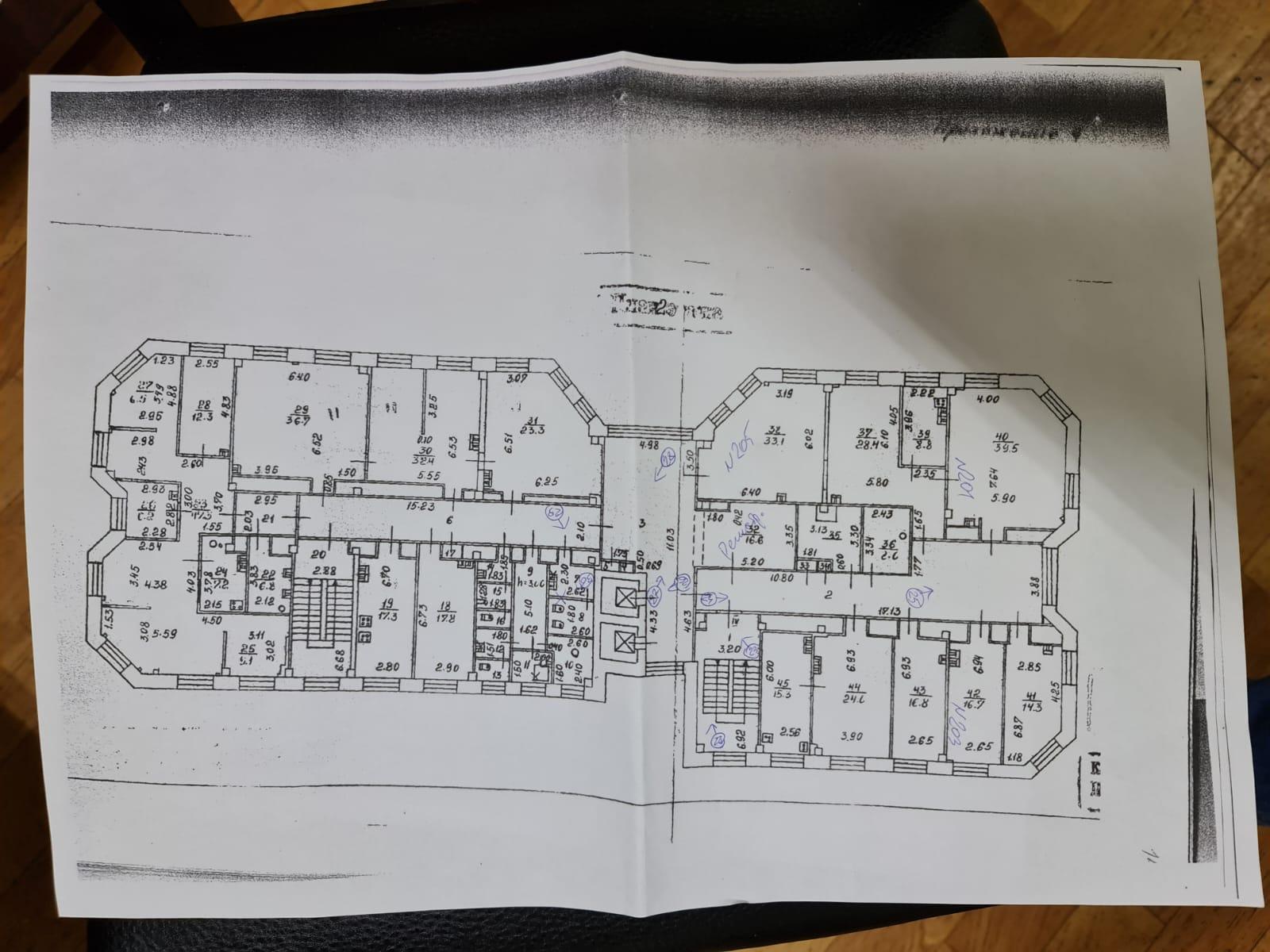

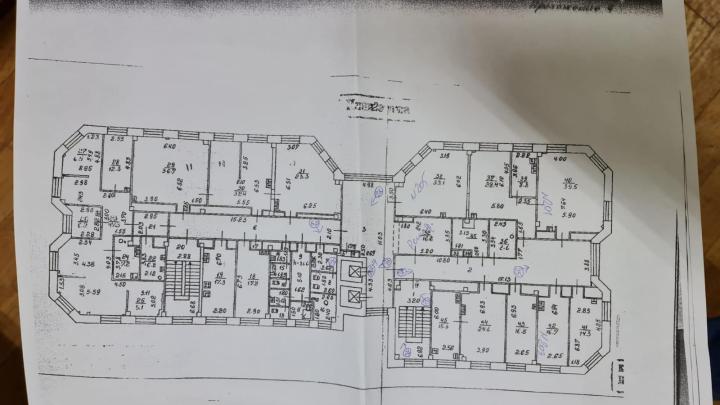

Второй этаж:
На втором этаже установлен указатель, предупреждающий о двери, которая находится прямо по ходу движения. Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине самой двери. Рифы указателя имеют форму усеченных конусов, усеченных куполов и цилиндров, расположенных в линейном порядке. Если дверь открывается на себя, указатель размещается на расстоянии, равном ширине дверного полотна. Для раздвижных дверей и дверей, открывающихся от себя, указатель располагается на расстоянии 300 мм от положения, когда дверь закрыта. Указатель оснащен тактильными индикаторами, выполненными в желтом и черном цветах.

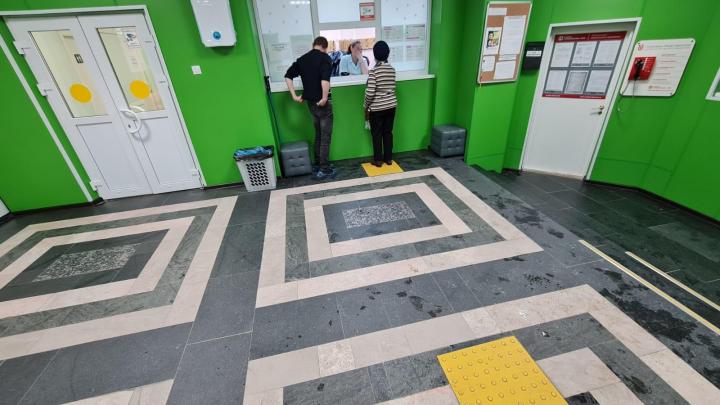

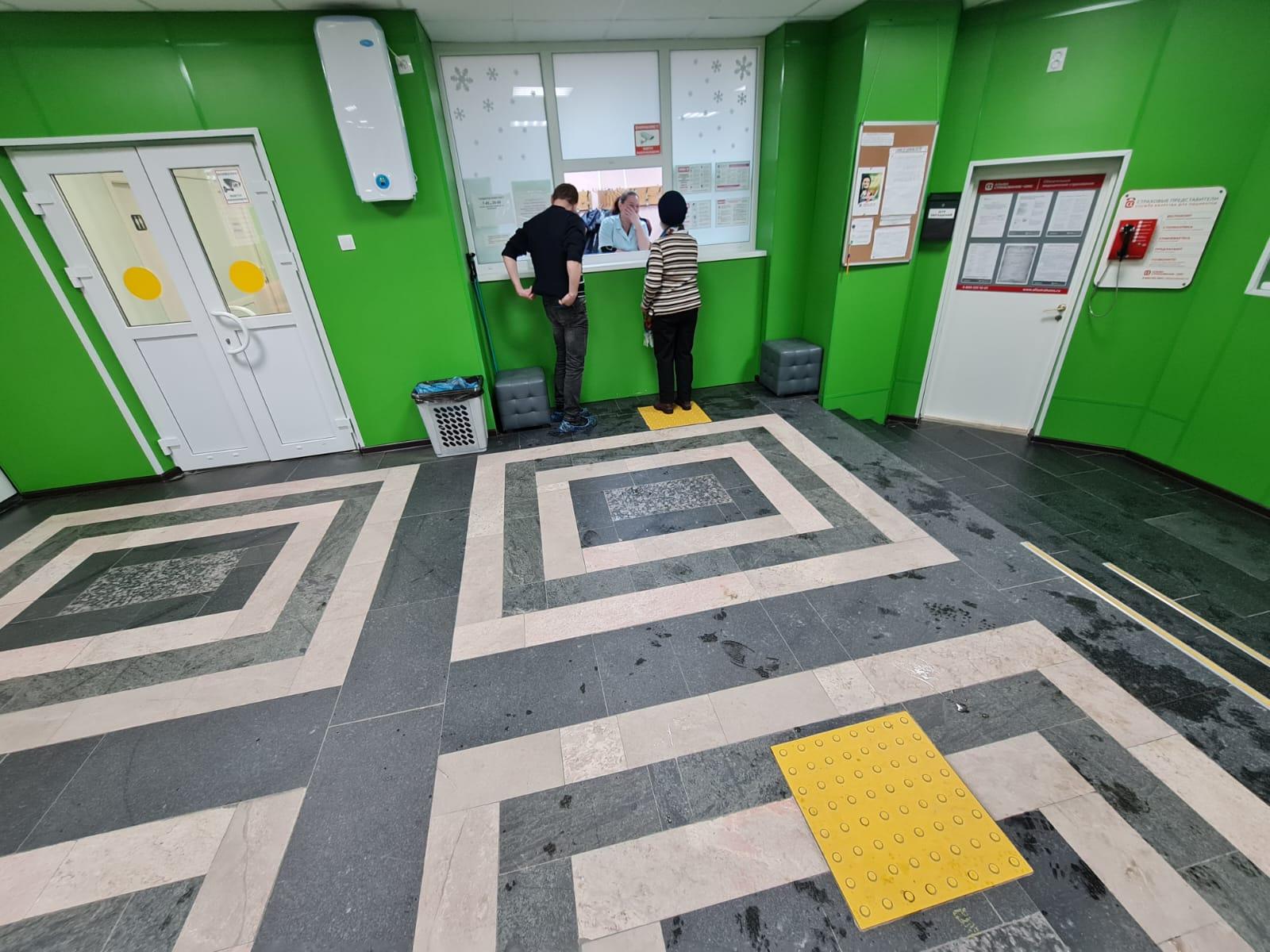

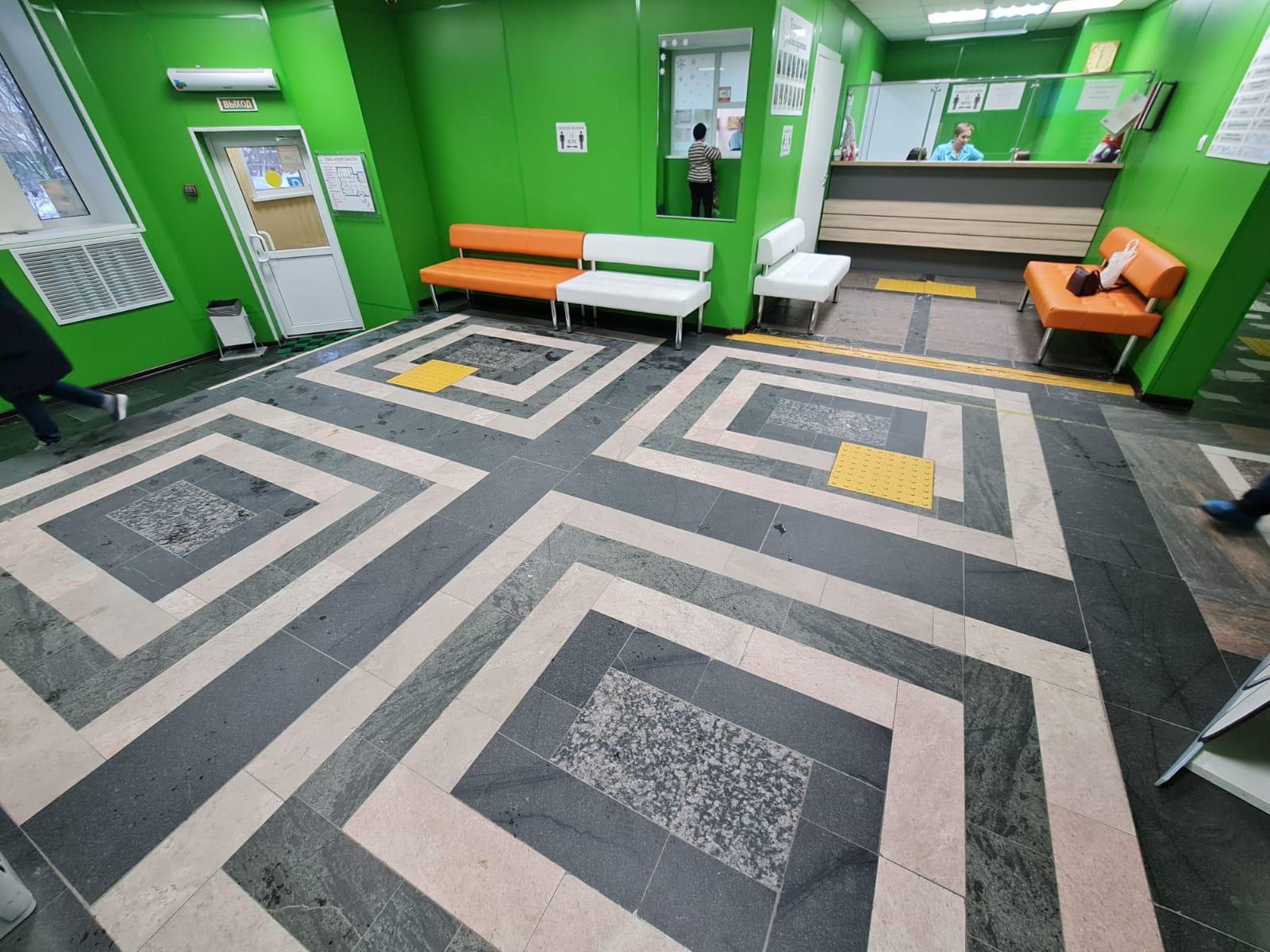

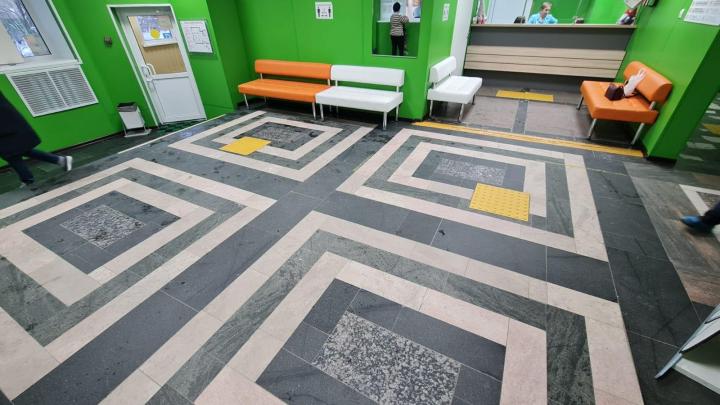

Также на втором этаже есть указатель "Поле получения услуги". Его эффективная глубина составляет от 420 до 510 мм, а тип рифления - девять параллельных продольных рифов. Указатель также оснащен комбинированными тактильными индикаторами, выполненными в желтом цвете. Место размещения указателя - стойка информации и зона обслуживания местного государственного учреждения. Установка указателя выполняется при помощи клея FIXVERT-S и трафарета.

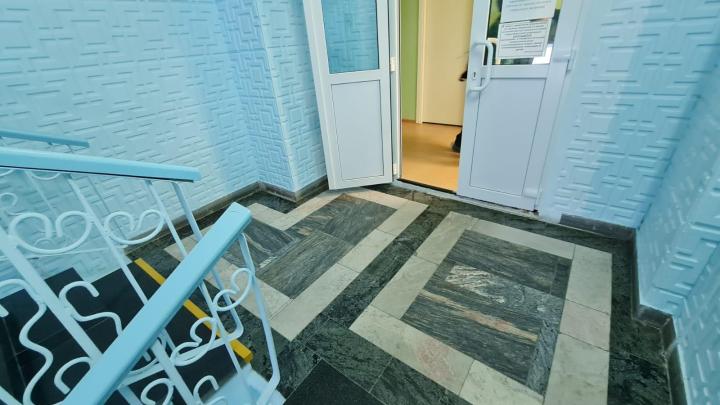

Локальный предупреждающий указатель на втором этаже указывает на лестницу, которая находится прямо по ходу движения. Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине участка лестницы, предназначенного для движения инвалидов. Рифы указателя имеют форму усеченных конусов, усеченных куполов и цилиндров, расположенных в линейном порядке. Указатель размещается на расстоянии 300 мм от кромки проступи нижней ступени лестничного марша. Он также оснащен комбинированными тактильными индикаторами желтого цвета.

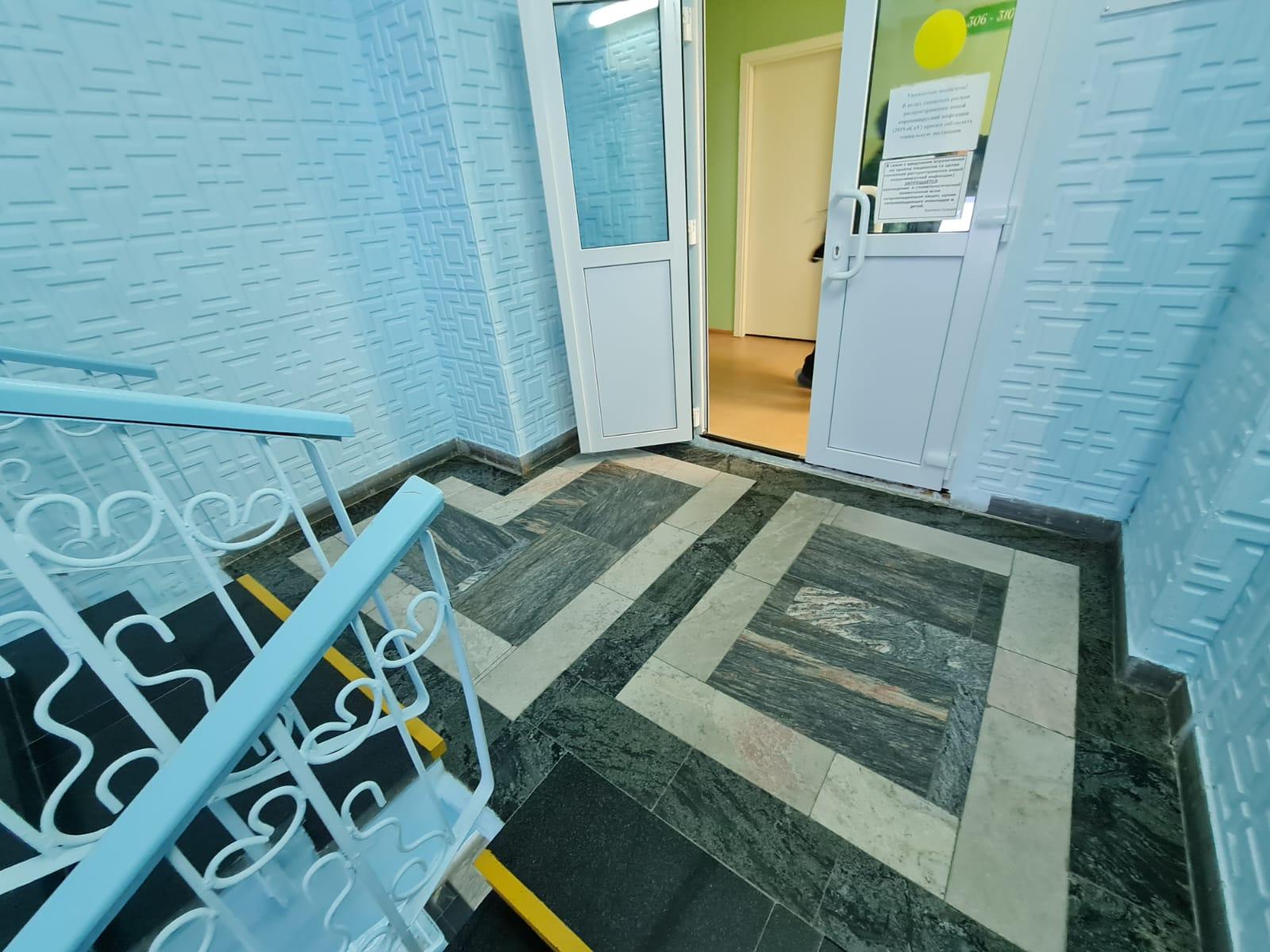

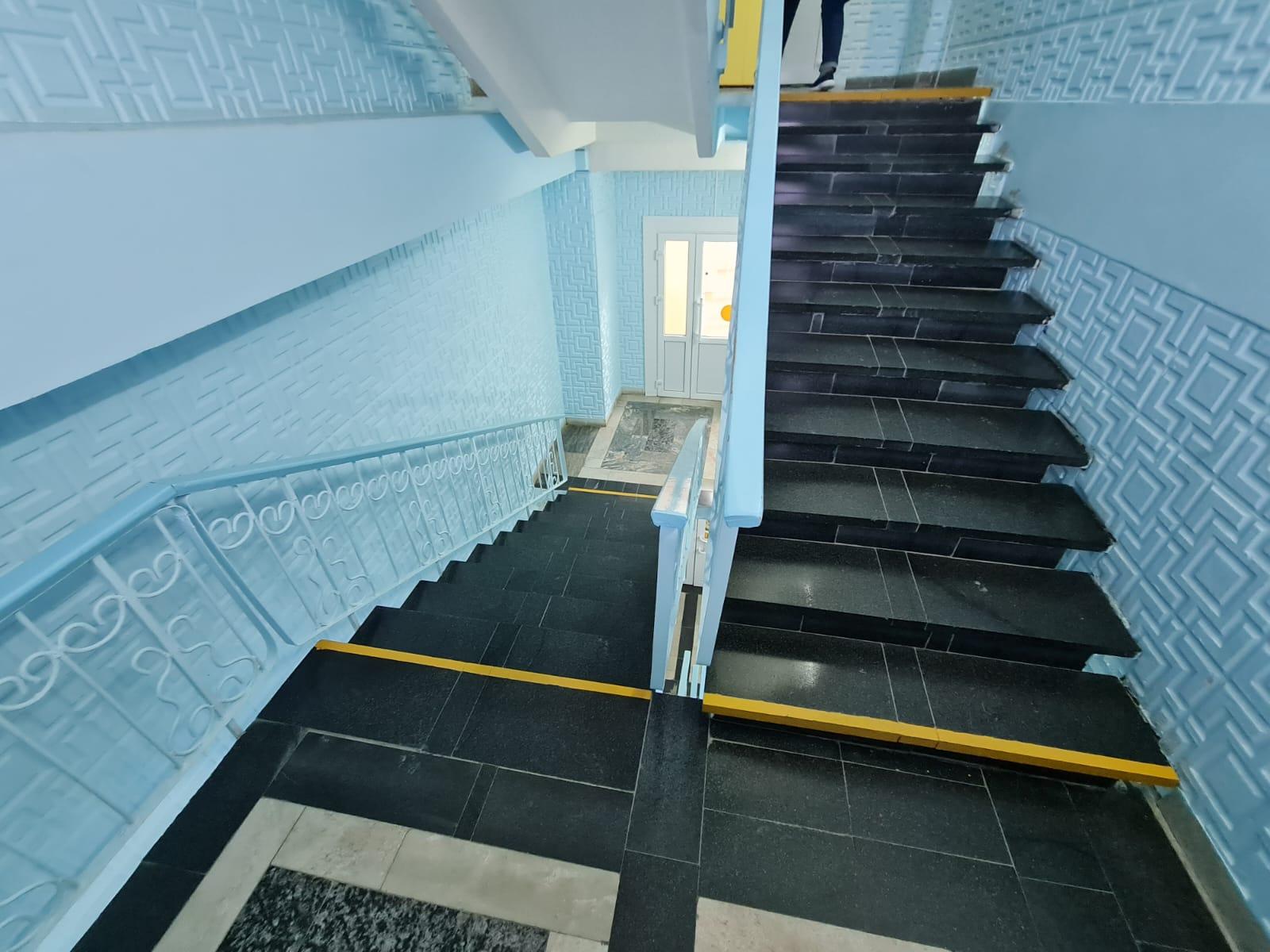

На проступи краевых ступеней лестницы необходимо нанести контрастные полосы, ширина которых составляет от 0,08 до 0,1 м, и расстояние между полосой и краем проступ.

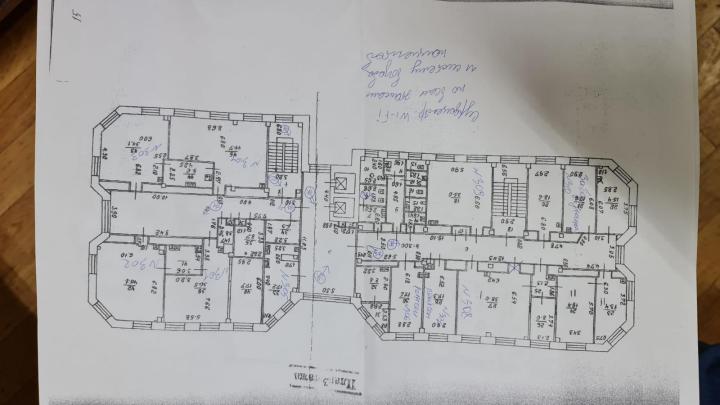

Третий этаж:
На третьем этаже установлен предупреждающий указатель с надписью "Внимание, прямо по ходу движения – дверь". Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине рабочей створки двери. Рифы указателя имеют форму усеченных конусов, усеченных куполов и цилиндров, расположенных в линейном порядке. Если дверь открывается на себя, указатель размещается на расстоянии, равном ширине дверного полотна. Для раздвижных дверей и дверей, открывающихся от себя, указатель располагается на расстоянии 300 мм от положения, когда дверь закрыта. Указатель оснащен комбинированными тактильными индикаторами, выполненными в желтом и черном цветах.
Также на третьем этаже находится указатель "Поле получения услуги". Его эффективная глубина составляет от 420 до 510 мм, а тип рифления - девять параллельных продольных рифов. Указатель также оснащен комбинированными тактильными индикаторами желтого цвета. Место размещения указателя - стойка информации и зона обслуживания местного государственного учреждения. Установка указателя выполняется при помощи клея FIXVERT-S и трафарета.
Локальный предупреждающий указатель на третьем этаже указывает на лестницу, которая находится прямо по ходу движения. Указатель имеет глубину от 500 до 600 мм и ширину, соответствующую ширине участка лестницы, предназначенного для движения инвалидов. Рифы указателя имеют форму усеченных конусов, усеченных куполов и цилиндров, расположенных в линейном порядке. Указатель размещается на расстоянии 300 мм от кромки проступи нижней ступени лестничного марша. Он также оснащен комбинированными тактильными индикаторами желтого цвета.
На проступи краевых ступеней лестницы необходимо нанести контрастные полосы, ширина которых составляет от 0,08 до 0,1 м, и расстояние между полосой и краем проступи составляет от 0,03 до 0,04 м. Цвет контрастных полос - желтый. Монтаж указателей выполняется с использованием клея FIXVERT-S и дюбель-гвоздей.
Дополнительную информацию можно найти на листе 18 группы чертежей с обозначением 0П00-000004-ОДИ. Монтаж тактильных наземных указателей следует выполнять в соответствии с листами 15, 16, 17, 18 группы чертежей с обозначением 0П00-000004-ОДИ.
Также в проекте предусмотрена установка визуально-акустического табло "СурдоЦентр" и системы вызова пациентов. Дополнительные детали можно найти на листах 19-22 группы чертежей с обозначением 0П00-000004-ОДИ.
Для обеспечения комфортной адаптации и безопасности для людей, передвигающихся на креслах-колясках и использующих дополнительные опоры, предусмотрены специальные мероприятия.

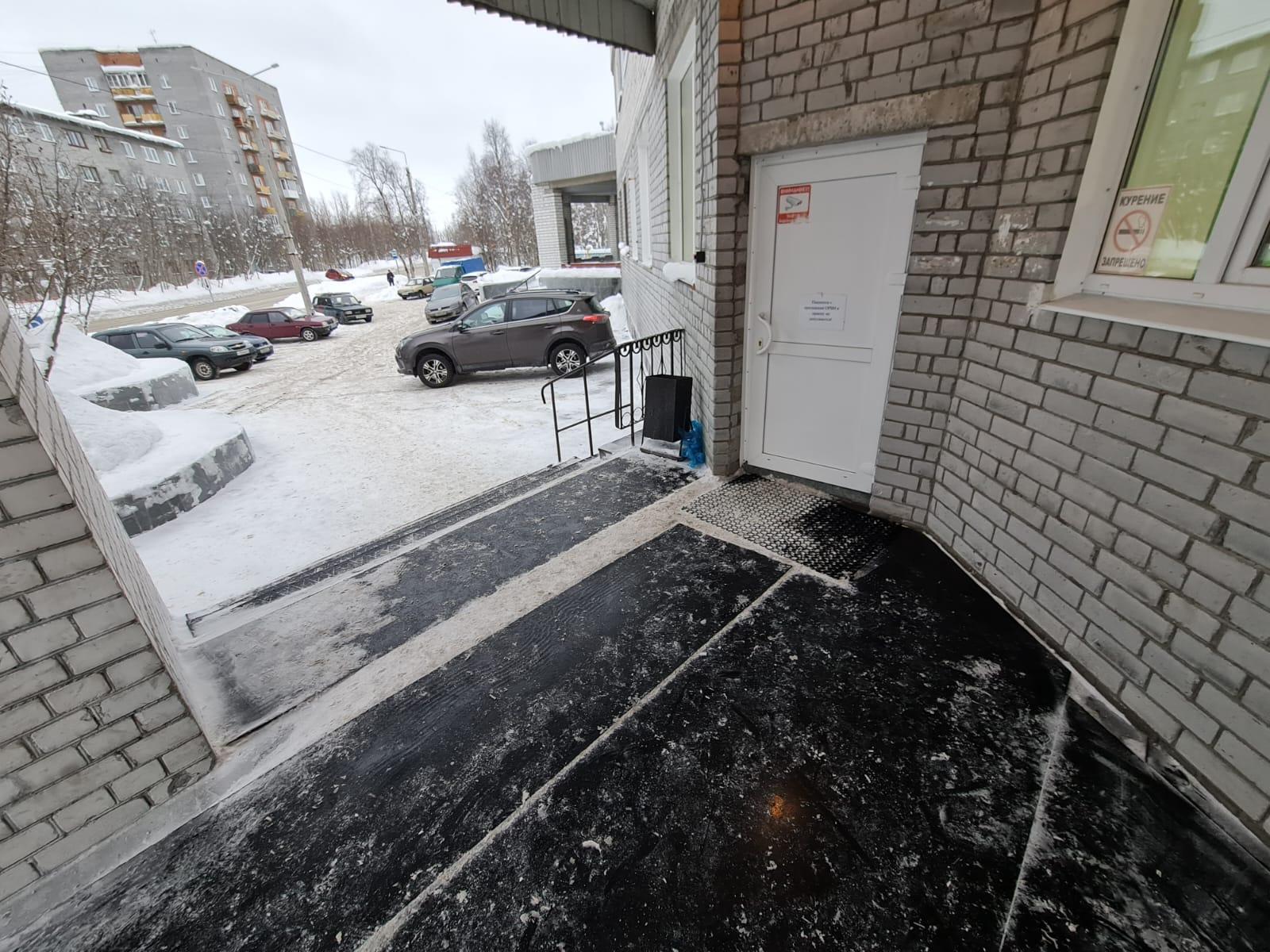

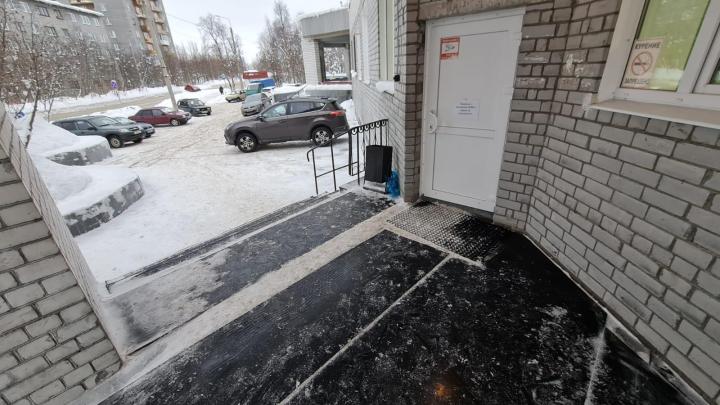

Проект предлагает замену перил на существующем пандусе, чтобы обеспечить безопасный и доступный путь для маломобильных граждан и инвалидов на креслах-колясках. Подробности можно найти на листе 15 группы чертежей с обозначением 0П00-000004-ОДИ.
Поверхность лестницы и крыльца должна быть покрыта антискользящим материалом - грязезащитным покрытием ТифлоПол 10.
Необходимо установить ограждения с поручнями на лестнице в соответствии с требованиями СП 59.13330.2020 пункт 5.1.13. Подробности можно найти на листе 16 группы чертежей с обозначением 0В00-000195-ОДИ. Конструкция поручней должна соответствовать требованиям СП 59.13330.2020 и ГОСТ Р 51261-2017. Опорные поручни должны быть установлены на высотах 0,7 и 0,9 метра, а диаметр поручня составляет 38 мм, что обеспечивает удобный захват рукой. Конструкция опорной части должна быть непрерывной на всей длине.
Проект также предусматривает установку кнопок вызова персонала. Кнопки размещаются перед заездом на пандус, при входе в цокольный этаж и около главного входа в стоматологию.
При обустройстве столов, прилавков, нижних частей окон касс, информационных стендов и других областей обслуживания, предназначенных для посетителей на креслах-колясках, необходимо учитывать определенные параметры. Высота этих элементов не должна превышать 0,80-0,85 метра над уровнем пола. Ширина и высота проема для ног должны быть не менее 0,75 метра, а глубина - не менее 0,49 метра. Ширина рабочего стола у места получения услуги должна быть не менее 1,0 метра.
